7.2 Воспроизведение обстоятельств плавания на карте

Воспроизведение обстоятельств совершенного судном плавания по мар­шруту производится с помощью управляющих элементов, расположенных в верхней части экрана:

- выбор интервала дат для просмотра;

- выбор даты для просмотра;

■ просмотр информации журнала на карте за сутки;

- установка временного масштаба воспроизведения;

- запуск воспроизведения в обратной последовательности («назад»);

- выбор начального момента воспроизведения/индикация воспро­изводимого момента;

- запуск воспроизведения в прямой последовательности («вперед»)

- приостановка воспроизведения (пауза);

- отображение таблицы журнала на экране;

- выход из функции.

- отображение профиля дна на воспроизводимый момент;

Для этого надо нажать кнопку

Просмотр информации журнала на карте. После того, когда выбрана дата для просмотра, dKart Navigator отображает на карте траекторию движения собственного судна и целей, соответствующие записям в журнале за сутки. Программа автоматически воспроизводит карту таким образом, чтобы вся информация помещалась в пределах определенной области карты. При рабо­те с журналом иногда может потребоваться вернуться к данному режиму.

Если поместить курсор на карте над траекторией движения собственного судна или какой-либо цели, он сменит свой вид, а рядом всплывет подсказка с информацией по этой точке.

Далее, если щелкнуть левой клавишей мыши, в этой точке будет отобра­жен символ собственного судна или цели. Запись, соответствующая выбран­ному моменту, будет представлена в верхней строке таблицы журнала.

Выбор начального момента для воспроизведения обстоятельств плавания. Выбор момента начала воспроизведения производится следующими спосо­бами:

- откроется

1. На карте - надо щелкнуть левой клавишей мыши по хвосту следа судна или цели. Для выбора нужной точки (нужного момента) можно восполь­зоваться подсказками по позиции курсора.

2. В таблице - дважды щелкнуть левой клавишей мыши по строке таблицы, соответствующей нужному моменту.

3. В окне - щелкнуть левой клавишей мыши по кнопке

окно «Начало проигрывания». Далее надо установить в окне требуемый момент времени и нажать кнопку «Ввод». Во всех вариантах выбора символы судна и целей на момент начала вос­произведения будут показаны на карте.

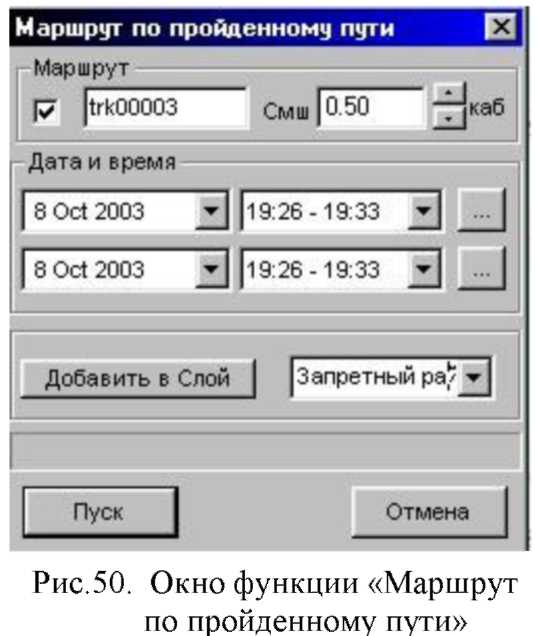

Создание маршрута по пройденному пути. Используя содержащиеся в журнале записи фактически пройденного судном пути в каком-либо рейсе, программа позволяет автоматически построить маршрут заданной ширины, аппроксимирующий траекторию движения судна, а также - сохранить ее в виде линейного объекта пользовательского слоя электронной карты. Для запуска этой функции предназначена кнопка «В маршрут». При обраще­нии к ней открывается окно «Маршрут по пройденному пути» (рис.50). Дальнейший порядок действий следующий:

1.

Установить переключатель в поле «Маршрут» окна функции. По умолча­нию он всегда включен и маршруту при­сваивается имя: ггк00001, 1гк00002, и т.д. Судоводитель может переименовать маршрут по своему усмотрению - для этого в поле следует ввести свое назва­ние. При выключенном переключателе след пути может быть сохранен только как объект пользовательского слоя.

2. Ввести значение Смщ - допустимого бокового отклонения. Величина Смщ влияет как на точность, так и на длительность процесса аппрокси­мации. Чем меньше введенное значение, тем большее количество отрез­ков маршрута создаст программа.

3. Определить моменты времени, соответствующие начальной и конечной точкам аппроксимируемой траектории. Для этого:

• из выпадающих списков в полях «Дата и время» выбираются даты и ин­тервалы времени записей, включающие интересующие нас моменты вре­мени;

• нажимается кнопка, расположенная справа от поля начального интервала, после чего в открывшемся окне «Определите время» устанавливается точно начальный момент и нажимается кнопка «Ввод». Начальный мо­мент отобразится слева в поле начального интервала;

• аналогично устанавливается конечный момент, он отобразится справа в поле конечного интервала.

4. Если требуется сохранить траекторию пути судна в виде объекта пользо­вательского слоя электронной карты, надо нажать кнопку «Добавить в слой» и выбрать нужный слой из выпадающего списка. Вместе с тем можно создать для данного объекта новый слой, введя в поле его назва­ние.

5. Для завершения функции нажать кнопку «Пуск».

Информация о протекании процесса аппроксимации будет постоянно ото­бражаться на соответствующем индикаторе. По завершении процесса про­грамма предложит выбрать созданный маршрут в качестве текущего, что

произойдет при положительном ответе на запрос. В этом случае созданный маршрут полностью отобразится на карте для просмотра. Маршрут может быть отредактирован в разделе «Предварительная прокладка».

Если траектория сохранялась и как пользовательский объект, программа предложит перейти к его редактированию. При положительном ответе на за­прос программа переключается в редактор пользовательского слоя и запус­кает соответствующую функцию «Редактирование атрибутов и координат объекта в таблице».
