6.4 Контроль навигационной безопасности плавания
Программа dKart Navigator постоянно контролирует навигационную безопасность плавания судна по маршруту. При этом выполняются следующие функции:
рассчитывается безопасная глубина и безопасная изобата по данным осадки судна и запаса глубины под килем, которые вводятся судоводителем;
рассчитывается и отображается на карте зона безопасности судна в соответствии с параметрами, введенными судоводителем в разделе «Конфигурация системы»;
внутри зоны безопасности судна отображаются безопасная изобата, опасные объекты и ограниченные для плавания районы;
контролируется пересечение зоной безопасности судна безопасных изобат, опасных объектов и районов ограниченных для плавания с выработкой сигналов тревоги.
Индикатор предупреждений dKart Navigator располагается в нижней правой части экрана. Он состоит из шести окон, каждое из которых предназначено для вывода сообщений и предупреждений определенного типа:
сигнализации о приближении к опасности ( при попадании опасных объектов в зону безопасности судна);
сигнализации о нахождении опасной области глубин в пределах зоны безопасности судна;
сигнализации о нахождении судна в районе с особыми условиями плавания;
сигнализации об отклонении от маршрута, приближении к путевой точке, окончании маршрута;
сигнализации о сбоях в поступлении информации от датчиков навигационных систем;
сигнализации об отсутствии на карте выбранной опасной изобаты;
При выводе какого-либо сообщения, окно выделяется красным цветом и подается звуковой сигнал.
Включение или выключение функции контроля навигационной безопасности плавания производится в разделе «Конфигурация системы».
Глава 7.
Электронный судовой журнал
7.1. Просмотр и настройка записей в журнале
Судовой электронный журнал позволяет просмотреть зарегистрированную программой dKart Navigator навигационную информацию в табличной форме (рис. 47), а также воспроизвести движение судна (целей) и другие обстоятельства совершенного по маршруту плавания на электронной карте.
Судовой журнал представляет собой набор файлов на жёстком диске. При этом на каждые сутки программа формирует один файл, содержащий записи за период от 00:00:00 до 23:59:59. Информация в журнале регистрируется по судовому времени, а не по времени, поступающему от внешних систем. В файлах могут быть «пропуски» - промежутки времени, не содержащие данных, когда dKart Navigator был выключен. Каждая запись журнала принадлежит к определённому классу. Все записи в журнале разделены на 8 классов.
Файлы судового журнала сохраняются в поддиректории Logbook директория dKart Navigator, каждый файл содержит данные на отдельную дату и имеет соответствующее название. Надо помнить, что на жёстком диске эти файлы могут занимать достаточно много места. Если необходимо освободить место на жёстком диске, можно удалить часть файлов, предварительно скопировав их на внешние носители (в архив).
Ни в коем случае нельзя переименовывать и редактировать файлы директории Logbook, так как это может вывести из строя программу в целом.

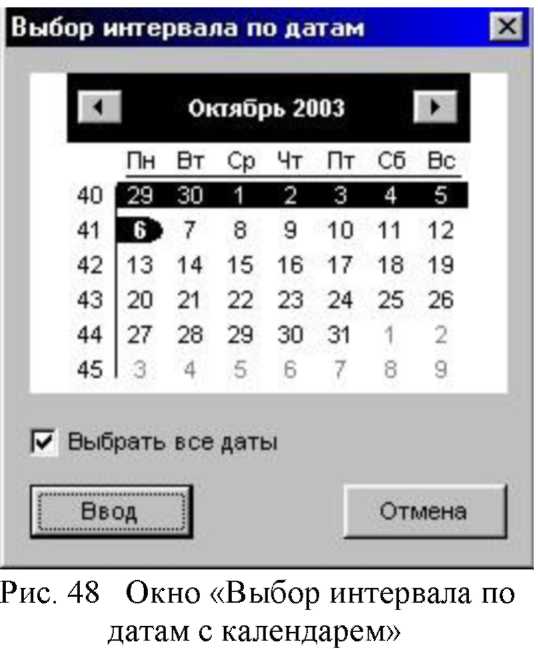

При открытии журнала в левый верхний угол экрана выводится окно «Выбор интервала по датам с календарем» (рис 48). Для начала работы с журналом надо выбрать из календаря требуемую дату (даты). Просмотр календаря осуществляется с помощью кнопок со стрелками в верхней части окна. В календарь включаются только даты в интервале между первой и по
Для работы одновременно со всеми имеющимися записями, надо включить переключатель «Выбрать все даты».
Если нажать кнопку «Ввод» - окно закроется, после чего требуемая дата может быть найдена в выпадающем списке, расположенном в левом верхнем углу экрана. В случае необходимости работы с другими датами, для открытия окна «Выбор интервала по датам» надо нажать кнопку и выбрать их из календаря. Если после этого будет нажата кнопка «Отмена», раздел закроется.
Как только окно закрывается, из навигационного формуляра и формуляра маршрута убирается текущая информация, а в правом верхнем углу карты появляется мерцающий символ R (Replay - воспроизведение). На экран выводится следующая информация, относящаяся к самой поздней дате выбранного интервала:
На карте - весь пройденный путь собственного судна и целей за сутки.
В таблице - последняя информация журнала на данные сутки. Верхняя строка таблицы соответствует последней записи. В случае если выбранный интервал включает текущую дату, верхняя строка таблицы соответствует моменту открытия журнала.
При последующих обращениях к журналу, если не менялся выбор дат, на экране отобразится информация, относящаяся к дате, просмотр которой производился при предшествующем открытии журнала.
Следует отметить, что при работе с журналом, так же как и при работе с другими разделами программы, на индикаторе предупреждений всегда выводится информация, относящаяся к текущему моменту в режиме «Исполнительная прокладка».

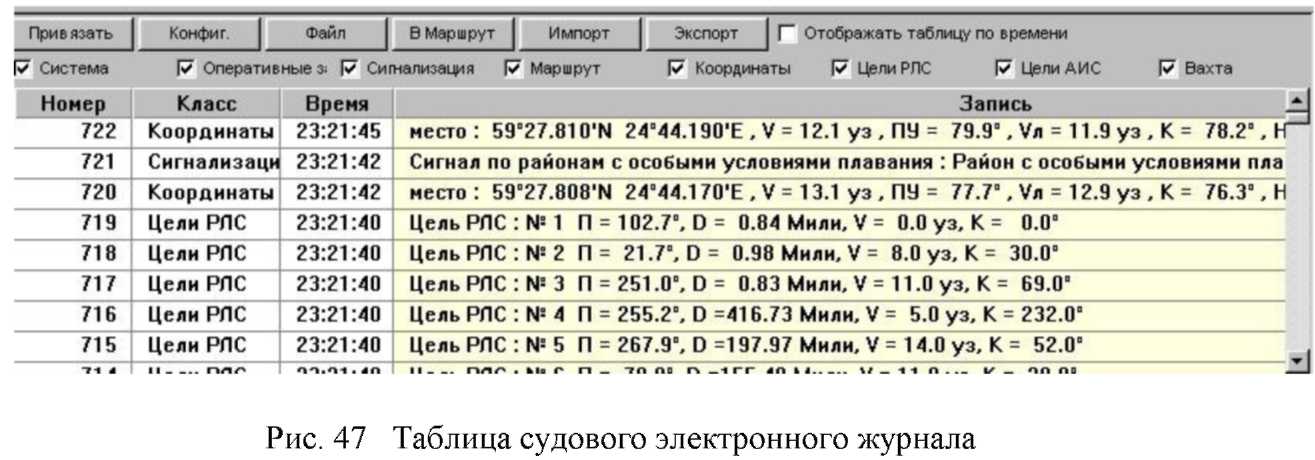

Таблица журнала состоит из 4-х столбцов и множества строк (рис.47). В столбцах таблицы выводятся слева направо: порядковый номер записи за текущие сутки, ее класс, время и содержание. Каждая строка таблицы соответствует отдельной записи журнала. Хронологически записи следуют в таблице снизу вверх. Записи журнала подразделяются на классы; в таблице класс записи отображается во второй колонке (слева направо).
Описание различных классов записей в судовом журнале приведено в таблице 6. Выбор классов записей, отображаемых в таблице, производится с помощью фильтров-переключателей, расположенных непосредственно над таблицей, каждый из которых отключает определенный класс.
Установка
конфигурации журнала. Вызов
функции осуществляется нажатием
кнопки «Конфиг.», при этом открывается
окно «Установки». Поле «Место каждые»
предназначено для выбора интервала
отображения классов записей «Координаты»,
«Цели РЛС» и «Цели АИС» (для вер. 5.х и
выше, по заказу для вер. 4.х). По умолчанию
принимается 10-секундный интервал
записей. Если переключатель «Координаты
по событиям» включен, программа будет
отображать в таблице значения текущих
координат на моменты всех выбранных
классов записей.
В этом окне надо выбрать директорий, в котором требуется сохранить файл, ввести имя текстового файла в поле ввода «File Name» и нажать кнопку «Save as/Сохранить как».

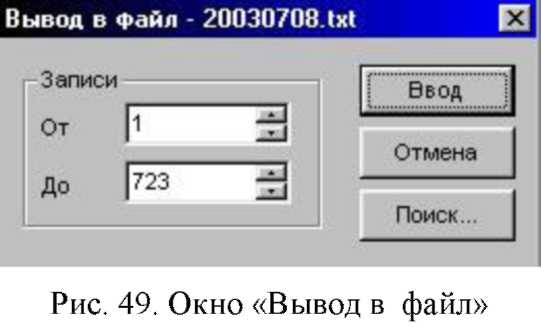

Определение номера начальной и конечной записей требуемого интервала производится в полях «От» и «До» окна «Вывод в файл». Клавиша «Ввод» предназначена для сохранения файла. Сохраненные текстовые файлы электронного судового журнала в любой момент времени можно отредактировать или распечатать, используя стандартные приложения Windows.
