4.2. Автоматическая корректура карт

Программа dKart Navigator обеспечивает выполнение автоматической кор­ректуры карт, конвертированных из формата IHO S-57e3 и карт в формате CM-93v3 с использованием Интернет.

Данные корректур должны предоставляться поставщиком наборов данных ЭНК в формате IHO S-57e3. После приобретения набора ЭНК, корректуры к нему будут иметь порядковые номера 1, 2, 3 и т. д. Если имеется несколько корректурных наборов, они должны быть применены последовательно к ка­ждой ЭНК. Например, чтобы применить к ЭНК корректурный набор за № 4, сначала следует применить наборы за №№ 1, 2 и 3.

1. Нажать кнопку

Для выполнения автоматической корректуры необходимо:

на закладке «Доп.» панели управления. В нижней

части экрана появится таблица каталога коллекции карт, содержащая ин­формацию обо всех картах, зарегистрированных в программе dKart Navi­gator, в том числе - отконвертированных из формата IHO S-57e3.

2. Нажать кнопку «Корректура» в верхней части таблицы. На экране поя- вится окно «Открытие файла» в поле, которого надо выбрать файлы кор- ректур в формате IHO S-57 (с номерами карт и расширениями файлов 001*, 002* и т. д.).

3. Нажать кнопку «Открыть» в нижней части окна. Программа произведет

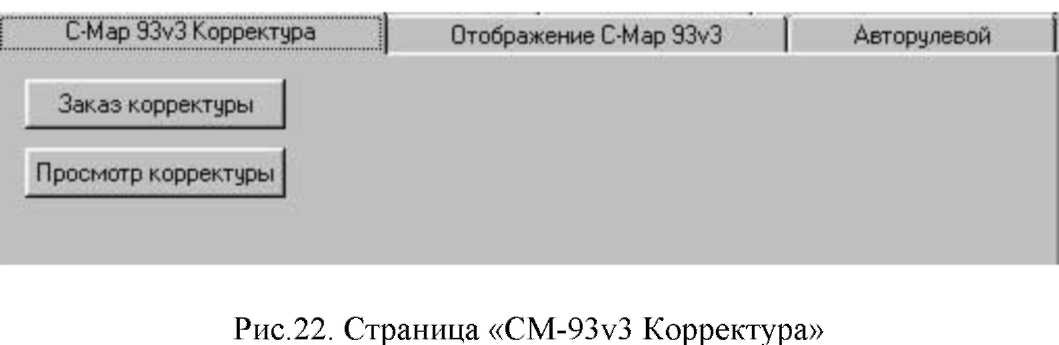

конвертацию в формат «dcf» и ввод данных корректуры, а по завершении процесса обновит информацию по картам в колонках «Дата посл. кор., № посл. кор. » и «Кол. Корректур» таблицы каталога. Для просмотра корректур баз данных С-МАР используются кнопки «С-МАР Кор.» и «Просмотр кор.» таблицы каталога. Заказ корректуры баз данных формата CM-93v3 выполняется со страницы «CM-93v3 Корректура» в разделе «Конфигурация системы» (рис.22.).

Корректуру можно получить с помощью дискеты или Интернета. В первом случае файл order. Upd посылается дистрибьютору на дискете или по элек­тронной почте. От дистрибьютора получают файл корректуры. При открытии этого файла происходит обновление базы данных CM-93v3. Во втором слу­чае пользователю необходимо связаться по Интернет с сервером С-МАР и скачать корректурную информацию.

4.3. Редактор пользовательского слоя

Редактор пользовательского слоя dKart Navigator - позволяет судоводите­лю создавать на карте собственные объекты, которые будут отображаться в виде определенных слоев. Каждый объект имеет свою геометрию (форму и географические координаты) и атрибуты (характеристики). Объектами поль­зователя могут быть:

• символ - точечный объект, например, буй, веха и т. п.;

• линия - линейный объект, например, подводный трубопровод, кабель;

• площадь - площадной объект, например, район, запретный для плавания;

• сектор - объект типа окружности или сектора;

• текст - строка символов, связанная с одной или несколькими точками. Геометрия объекта всегда относится к его географическому положению и

Работа с редактором осущест-

не связана с конкретной картой. Можно создать объект на какой-либо одной карте, при этом он обязательно отобразится на любой другой карте, охваты­вающей данный район. С целью упрощения работы объекты пользователя объединяются в пользовательские слои. При текущем масштабе отображения не менее 1:10000000, на карте могут отображаться все слои одновременно или отдельные - избирательно.

Для запуска редактора служит кнопка

вляется с помощью управляющих элементов, расположенных в верхней час­ти экрана, обращение к которым сопровождается всплывающей подсказкой:

- функции работы со слоями, соответственно: создание но-

вого слоя, его переименование, удаление, импорт и экспорт;

- функции ввода и создания новых объектов, соответст-

венно: символа, окружности (сектора), линии, площади, сектора, текста;

- функции редактирования координат объектов: добавить,

удалить, переместить, поместить точку, новый контур;

- отмена последнего действия и возврат к предыдущему действию,

соответственно;

- выход из редактора пользовательского слоя.

. На

Создание нового пользовательского слоя. Для формирования нового поль-

зовательского слоя и занесения его в базу данных надо нажать кнопку

экране откроется окно «Новый слой», в поле которого вводится его название. После подтверждения ввода, можно начинать работу с функциями редактора.

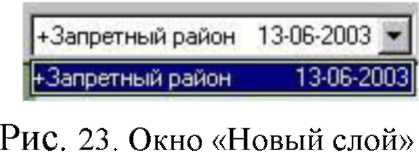

Выбор и загрузка слоя из списка. Функция по­зволяет выбрать слой из числа хранящихся в базе данных. Для этого используется выпадающий список в левой верхней части экрана (рис. 23).

Выбор слоев для отображения на карте во всех ос­тальных режимах работы программы производится с использованием функ­ции «Установка нагрузки карты» (такие слои обозначаются знаком +).

Переименование слоя. Функция используется для изменения названия слоя. После обращения к ней появляется окно, в поле которого надо ввести новое название слоя и нажать кнопку «Ввод» для его сохранения.

Удаление слоя. При помощи этой функции можно удалить слой из базы данных. Для завершения операции программа запросит подтверждение на удаление. При положительном ответе слой будет из базы данных.

Импорт/Экспорт слоя. Если нажать кнопки этих функций, на экране поя­вится окно «Открыть» или «Сохранить», в которых надо указать файлы (в том числе с внешнего носителя) директорий загрузки или сохранения дан­ных пользовательского слоя.

Создание новых пользовательских объектов: После нажатия любой из кнопок, на экране появляется окно «Ввод объекта», состоящее из трех стра­ниц: «Атрибуты», «Описание», «Координаты» (рис.24).

Содержание страницы «Атрибуты»» зависит от типа вводимого объекта. Атрибутами объекта являются: форма, цвет, размер, ориентация, шаблон, для текстов - толщина и наклон шрифта и т. п. Страницы «Описание» и «Координаты» одинаковы для всех типов объектов. Страница «Описание» служит для ввода детальной текстовой информации по объекту на русском или английском языках.

После ввода атрибутов и описания необходимо определить географическое положение объекта. Для этого, не закрывая окно «Ввод объекта», надо по­местить курсор в нужное место на карте и щелкнуть левой клавишей мыши -появится символ выбранного объекта. Когда создается линейный объект, следует нанести на карту необходимое количество вершин.

пользуются кнопки

Для задания геометрии объекта, при открытом окне «Ввод объекта» ис-

функций: добавить, удалить, переместить,

или поместить точку и редактировать новый контур.

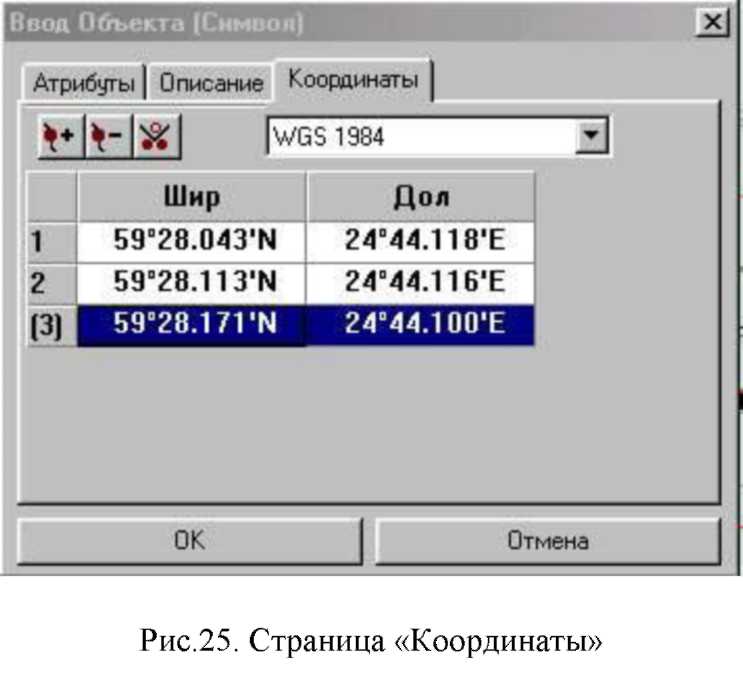

Точные координаты объектов можно ввести в специальную таблицу на странице «Координаты» (рис.25).

При вводе координат объекта следует обязательно указать систему его ко­ординат, выбрав ее из списка в верхней части страницы.

Динамическое меню объекта. Если щелкнуть по созданному объекту пра­вой клавишей мыши, появляется динамическое меню, содержащее следую­щие пункты:

При нажатой кнопке

• Справка по объекту - для вывода окна «Найденные на карте объекты», в котором будут содержаться картографические объекты базы данных кар­ты и пользовательского слоя.

• Удалить объект - для удаления созданного объекта после подтверждения запроса программы на такое действие.

• Редактировать объект - для вывода окна редактирования объекта, в кото­рое могут быть внесены необходимые изменения в атрибуты, описание, и координаты выбранного объекта.

• Отмена - закрытие динамического меню.

содержание динамического меню зависит от типа

выбранного объекта и включает следующие дополнительные пункты:

• Переместить объект - для символа.

• Вставить точку - вставить вершину на отрезке ломаной линии.

• Удалить точку - для удаления вершины ломаной линии.

• Переместить точку - переместить вершину ломаной линии.

Следует отметить, что динамическое меню объектов присутствует только в редакторе пользовательского слоя. Другие функции редактора позволяют из­менять размеры и положение созданных на карте объектов, перемещать и ко­пировать их. При установке курсора над любым объектом пользовательского слоя выводится всплывающая подсказка с его названием и датой создания.
