Введение
Все началось с тех древних пор, когда человек стал наживать имущество. Имея имущество ему естественно хотелось сохранить его в целости и сохранности. Для этих целей использовались различные рисунки на стенах домов и написание проклятий в адрес неблагочестивых желающих поживиться чудим добром.
Не полагаясь только на проклятия люди, строили различные ловушки. Достаточно вспомнить Египетские пирамиды, которые содержат множество различных ловушек в виде обрушающегося пола или потолка, сходящихся стен ложных дверей и других ловушек, которые вели к верной гибели посягателей.
Такие примитивные средства охранной сигнализации применялись в Египте. В средневековой Японии пользовалось широкой популярность изобретение под названием «Поющие полы». Суть данного изобретения заключалась в том, что при наступании на половицу она прогибалась, а железная скоба, прикрепленная к ней снизу терлась о гвоздь, издавая громкий металлический визг.
Такие половицы укладывались либо по всей площади помещения нуждающегося в охране либо в специальной последовательности для того чтобы проникающий человек не сразу понял о поджидающей его ловушке. Такая примитивная охранная сигнализация защищала имущество и жизни своих владельцев.
Во времена античности был изобретен хитроумный способ прослушки называемый «Дионисиево ухо». Это изобретение представляло собой систему труб звук, по которых доносился из одного помещения в другое.
Использование человека для охраны имущества это, наверное, самый распространенный способ сохранения имущества во все времена.
В 19 веке после изобретения электрического звонка появилась первая электрическая охранная сигнализация, которая работала либо на замыкание, либо размыкание. Установленная охранная сигнализация реагировала на открывание двери, включался электрический звонок и будил хозяев.
Очередным этапом развития охранной сигнализации стало изобретение фотоэлемента. Эта сигнализация использовала светолучевые сигнализаторы на фотоэлемент падал луч света прерывание, которого приводило к включению электрического звонка.
После появления полупроводников охранная сигнализация начала более активное развитие фотоэлементы стали заменяться ультразвуковыми извещателями, микроволновыми и в конце появился инфракрасный извещатель способный обнаруживать изменения тепла в пространстве.
В начале 90-х появился большой интерес к приборам охранной сигнализации у различных коммерческих и частных структур. Но т.к. отечественные производители оборудования охранной сигнализации были ориентированы только на военно-промышленный комплекс и не имели возможности продавать свое оборудование на местном рынке, оборудование пришло из-за границы.[26]
1 Аналитическая часть
1.1 Обзор существующих аналогов
На
схеме (Рисунок 1) отображена охранная
сигнализация для складского помеще
ния.
Рисунок 1 - Охранная сигнализация для складского помещения.
К достоинствам схемы можно отнести то, что управление сигнализацией осуществляется с помощью клавиатуры, состоящей из десяти замыкающих кнопок. Имеется защита от подбора кода, создающая незаметную внешне задержку приема очередного набора после неправильного предыдущего набора.
К недостаткам относится отсутствие наличия сети 220В .Основной источник питания с течением времени будет утрачивать свой заряд, в следствии чего не сработает сигнальное устройство оповещения о проникновении.[27]

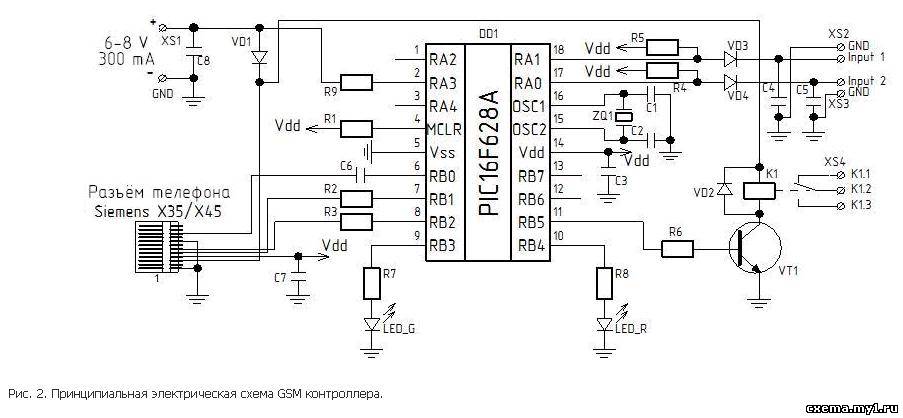

На схеме (Рисунок 2) отображена охранная система на базе GSM телефона
Рисунок 2 - Охранная система на базе GSM телефона
К достоинствам схемы можно отнести простату управления, а также то, что сигнал передачи тревоги не требует специального оборудования, сигнал тревоги будет передаваться по обычному телефону с функцией повторного набора номера. К недостаткам относится большое количество элементов, что понижает надежность всего изделия и сложность настройки.[28]
1.2 Технические требования.
1.2.1 Назначения.
Охранная сигнализация предназначено для охраны небольших объектов, складов, подсобных помещений и т.д.
Требования по составу комплекта
- Охранная сигнализация 12В.
- запасные провода.
- запасные элементы.
- руководство по эксплуатации.
1.2.3 Требования к электропитанию.
- потребление тока в дежурном режиме не более 15 мкА
- потребление тока в режиме тревога не более 1А
- питание должно осуществляться от источника напряжения 12В.
- обязательно защитить схему от перепадов напряжения в сети.
1.2.4 Требования к конструкции.
- конструкция охранной сигнализации должна быть максимально удобной с учётом эргономических требований.
- масса должна быть не более 200 г.
- конструкция печатных узлов должна предусматривать возможность автоматизированной сборки.
1.2.5 Требования к условному размещения и воздействиям физико-климатических факторов.
- охранная сигнализация соответствовать по устойчивости к климатическим воздействиям по ГОСТ 15.150. Исполнению УХЛ категория размещения 1.
1.2.6 Требования по надёжности устанавливается в соответствии с ГОСТ 21317.
1.2.7 Наработка на отказ должна быть не менее 10000 часов.
Требования по безопасности по ГОСТ 12.2.006.
1.3 Разработка функциональной схемы изделия
Кнопочный номеронабиратель служит для ввода кода, сигнал поступает на триггер Т1, далее он инвертируется через инвертор И1 и поступает сигнал на электронный ключ ЭК1, этот электронный ключ управляет оптическим сигналом ОС. Контактный датчик КД1 установлен на дверях им управляет устройство задержки УЗ1 через УЗ1 управляет триггером Т2. Контактный датчик КД2 установлен на окне сигнал инвертируется через инвертор И2 и поступает на устройство задержи УЗ2,далее сигнал проходит через триггер и поступает на электронный ключ ЭК2 и через него подается акустический сигнал АС.
НП-наборная панель АС-акустический сигнализатор
Т-триггер УЗК-устройство защитной коммутации
И-инвентор ТП-трансформатор питания
ЭК-электронный ключ В-выпрямитель
ОС-оптический сигнализатор ФП-фильтр питания
УЗ-устройство задержки СН-стабилизатор напряжения
Рисунок 3 – Схема электрическая функциональная охранной сигнализации
