Завдання №2 Лінійні кола постійного струму

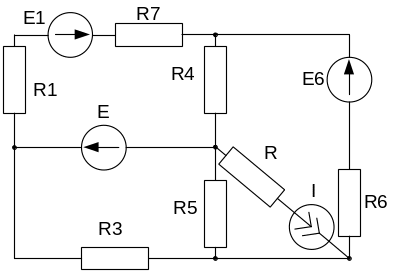

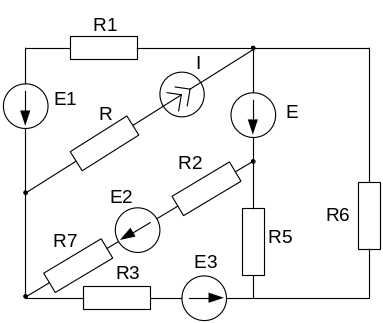

Для електричного кола, схема якого зображена на рисунку:
скласти на підставі законів Кірхгофа систему рівнянь для розрахунку струмів в усіх гілках;
визначити струми в усіх гілках методом контурних струмів;
визначити струми в усіх гілках методом вузлових потенціалів;
визначити струм, показаний на рисунку, методом еквівалентного генератора;
результати розрахунку струмів, проведених різними методами, звести в таблицю і порівняти їх;
скласти баланс потужностей;
накреслити потенціальну діаграму для замкненого контуру, який містить дві ЕРС.
Таблиця 1
Номер |
Е1 |
Е2 |
Е3 |
Е4 |
Е5 |
Е6 |
Е |
J |
В |
В |
В |
В |
В |
В |
В |
А |
|
0 |
40 |
60 |
30 |
50 |
80 |
20 |
40 |
5 |
1 |
20 |
40 |
50 |
80 |
60 |
40 |
20 |
2 |
2 |
30 |
50 |
40 |
60 |
20 |
40 |
50 |
3 |
3 |
20 |
60 |
80 |
40 |
50 |
30 |
20 |
4 |
4 |
50 |
30 |
20 |
60 |
80 |
40 |
30 |
5 |
5 |
40 |
20 |
60 |
20 |
30 |
50 |
60 |
4 |
6 |
10 |
40 |
80 |
30 |
20 |
50 |
50 |
3 |
7 |
20 |
60 |
40 |
80 |
100 |
50 |
30 |
4 |
8 |
50 |
30 |
20 |
40 |
40 |
30 |
40 |
2 |
9 |
30 |
40 |
50 |
60 |
70 |
80 |
40 |
4 |
Таблиця 2
Номер |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R |
R7 |
||
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
|||
0 |
20 |
25 |
50 |
10 |
40 |
25 |
30 |
20 |
||
1 |
25 |
50 |
40 |
20 |
50 |
20 |
40 |
25 |
||
2 |
40 |
40 |
20 |
25 |
20 |
50 |
10 |
30 |
||
3 |
50 |
20 |
25 |
40 |
40 |
25 |
15 |
40 |
||
4 |
25 |
40 |
50 |
20 |
25 |
40 |
20 |
10 |
||
5 |
20 |
50 |
25 |
40 |
10 |
20 |
25 |
20 |
||
6 |
40 |
40 |
25 |
20 |
50 |
10 |
30 |
40 |
||
7 |
25 |
20 |
50 |
40 |
25 |
40 |
30 |
30 |
||
8 |
10 |
20 |
25 |
40 |
50 |
40 |
30 |
30 |
||
9 |
50 |
40 |
20 |
25 |
40 |
50 |
10 |
20 |
||
|
|
|
||||||||
01
|
|
02
|
||||||||
|
|
|
||||||||
03
|
|
04
|
||||||||
|
|
|
||||||||
05 |
|
06 |
||||||||
|
|
|
07
|
|
08
|
|
|
|
09
|
|
10
|
|
|
|
11 |
|
12 |
|
|
|
13
|
|
14
|
|
|
|
15
|
|
16
|
|
|
|
17
|
|
18
|
|
|
|
19
|
|
20
|
|
|
|
21
|
|
22
|
|
|
|
23 |
|
24 |
|
|
|
25
|
|
26
|
|
|
|
27
|
|
28
|
|
|
|
29 |
|
30 |
