Выполнять анализ по методу Монте-Карло необходимо следующим образом:
1. Сделайте обзор схемы и остановитесь на выбранном узле.
2. Выберете анализ Монте-Карло.
3. Введите пункты замены в диалоговое окно.
4. Щелчок по клавише Simulate включает моделирование (нажмите ESC, чтобы остановить анализ).
При выполнении анализа по методу Монте-Карло составляется график соответствующих кривых напряжения последовательно. Число кривых равно номеру диалогового окна.
Команда Display Graphs – показать графики.
По этой команде открывается окно диаграмм (графиков) анализа – многоцелевой инструмент дисплея, который позволяет рассматривать, настраивать и сохранять графики и диаграммы. Дисплей при этом показывает диаграммы. На диаграмме (графике) данные отображены как одна или несколько проекций прямых по вертикальным и горизонтальным параметрам. В диаграмме текстовые данные отображены в строках и столбцах. Окно Analysis Graphs составлено из нескольких табулированных страниц.
Меню Window
Меню Window используется при оперативной работе с моделируемой схемой и содержит следующие команды:
Команда Arrange (Ctrl+W) – упорядочивание информации в рабочем окне путем перезаписи экрана, при этом исправляются искажения изображений компонентов и соединительных проводников;
Команда Circuit – вывод схемы на передний план;
Команда Description (Ctrl+D) – вывод на передний план описания схемы, если оно имеется, или окно–ярлык для его подготовки (только на английском языке).
Меню Help
Меню Help (Помощь) построено стандартным для Windows способом. Оно содержит краткие сведения по всем рассмотренным выше командам, библиотечным компонентам и измерительным приборам, а также сведения о самой программе, изложенные на английском языке. Для получения оперативной справки по любому компоненту его необходимо выделить на схеме щелчком левой клавиши мыши (он высветится красным цветом) и затем нажать клавишу F1.
1.2. Задание к самостоятельной работе
Изучить временное представление и форму типовых сигналов. С этой целью из библиотеки элементов извлечь генератор синусоидального напряжения и универсальный генератор и подключить их к осциллографу (рис.1.2). Определить параметры синусоидального сигнала и прямоугольных импульсов.
Рис. 1.2. Подключение
синусоидального генератора
Рис. 1.3. Подключение
универсального генератора
2. Изучить спектр гармонического сигнала и сигнала в виде прямоугольных импульсов, выявить отличие и особенности спектров. Для этого собрать схему, представленную на рис. 1.3.
Воспользовавшись функцией Analysis и Fourier в меню пользователя программы, получить спектры исследуемых сигналов в контрольной точке 1. Пример спектра прямоугольного сигнала приведен на рис. 1.4.

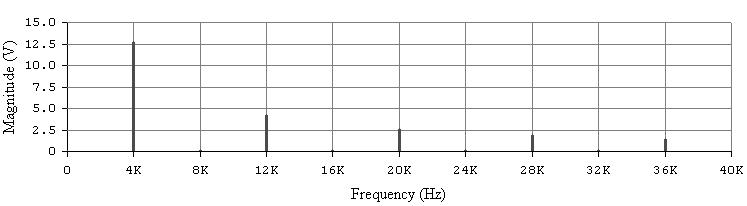

Рис. 1.4. Пример спектра прямоугольного сигнала
3. Изучить амплитудно-модулированный сигнал и его спектр при различных значениях частоты несущей, частоты модуляции, индексе модуляции и амплитуде сигнала. Для этого собрать схему, представленную на рис. 1.5. Получить спектры исследуемых сигналов и осциллограммы напряжений в контрольной точке.

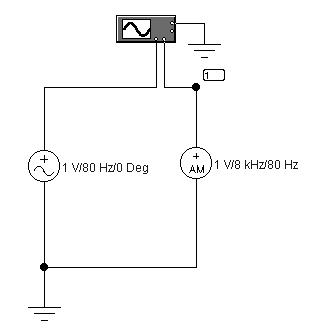

Рис. 1.5. Изучение амплитудно- Рис. 1.6. Изучение частотно-
модулированного сигнала модулируемого сигнала

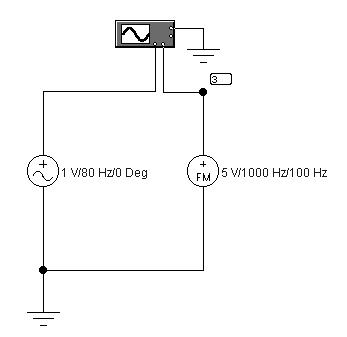

4. Изучить частотно-модулированный сигнал при различных индексах модуляции. Для этого собрать схему, представленную на рис. 1.6. Установить частоту модуляции в 10 раз меньше частоты несущей. Пример спектра частотно-модулированного сигнала при коэффициенте модуляции равном 5 приведен на рис. 1.7.
Рис. 1.7. Пример спектра частотно-модулированного сигнала
5. Изучить широтно-импульсный сигнал. Собрать схему (рис. 1.8.) для изучения широтно-импульсного сигнала. Пример осциллограммы сигналов приведен на рис. 1.9. Установив параметры генераторов, зарисовать осциллограмму полученного сигнала.
Рис. 1.8. Схема для изучения широтно-импульсного сигнала
Рис. 1.9. Пример осциллограммы широтно-импульсного сигнала
6. Изучить частотное разделение каналов при передаче информации. Для этого собрать схему (рис. 1.10).

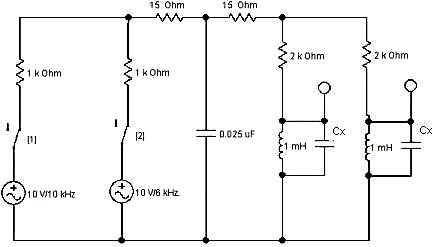

Рис. 1.10. Схема для изучения частотного разделения каналов
Рассчитать
значение емкостей обоих контуров из
формулы резонансной частоты контура
,
настроенного на первый и второй генератор
соответственно. Индуктивность контура
принять равной 1,0 мГн. Включить собранную
схему. Проверить передачу команд, как
по отдельности, так и двух команд
одновременно. В отчет внести схему,
осциллограммы на двух контурах и
определенные значения емкости для
первого и второго контуров. Построить
спектр выделяемого сигнала в двух
контурах при передаче первой и второй
команды. На рис. 1.11. приведен спектр
сигнала на первом контуре при частоте
передачи 10 кГц, а на рис. 1.12. – на втором
контуре при частоте передачи 6 кГц.

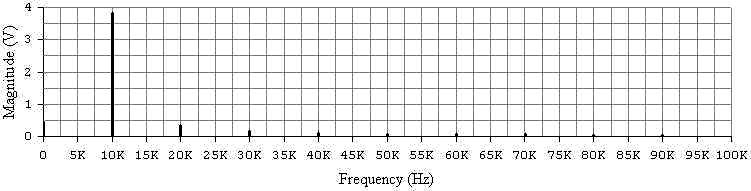

Рис. 1.11. Спектр сигнала на первом контуре

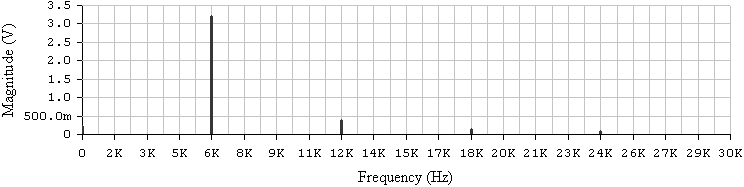

Рис. 1.12. Спектр сигнала на втором контуре

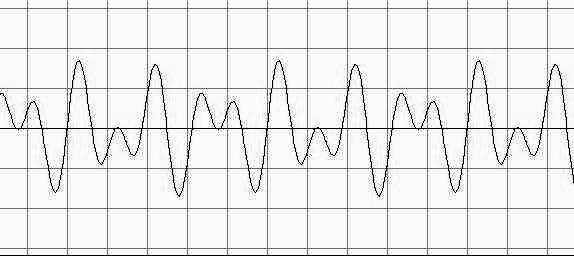

Рис. 1.13. Пример осциллограммы суммарного сигнала

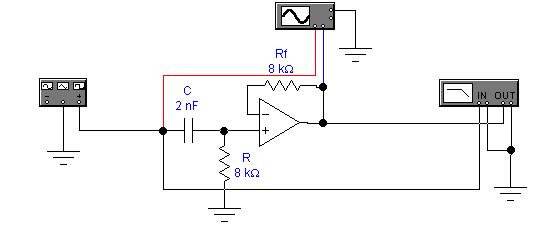

Рис. 1.14. Анализируемая схема усилителя
7. Собрать схему усилителя (рис. 1.14). Зарисовать временные диаграммы и АЧХ.
Рис. 1.15. Схема автогенератора
8. Собрать схему автогенератора на инверторах (рис. 1.15) и определить его параметры.
9. Исследовать вольтамперные характеристики (ВАХ) диодов и стабилитронов. Для этого собрать схему исследования ВАХ, приведенную на рис. 1.16, добиться ее работоспособности с помощью установления необходимых режимов генератора и используемых в схеме измерительных приборов.

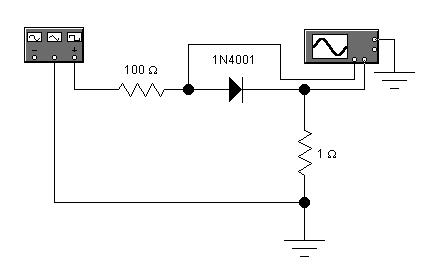

Рис. 1.16. Схема для изучения ВАХ диода
Снять ВАХ p–n перехода (рис. 1.16). По полученным данным определить:
напряжение открывания перехода (при токе 100 мкА);
напряжение восстанавливаемого пробоя (при токе 1 мА);
крутизну ВАХ при токе 1–5 мА;
внутреннее сопротивление перехода на обратной ветви в диапазоне токов 1–5 мА.
Рис. 1.17. Необходимые установки режимов генератора и осциллографа
10. Провести моделирование транзисторного ключа при пассивной нагрузке (рис. 1.18) и снять временные диаграммы перехода база-эмиттер и коллектор-эмиттер.

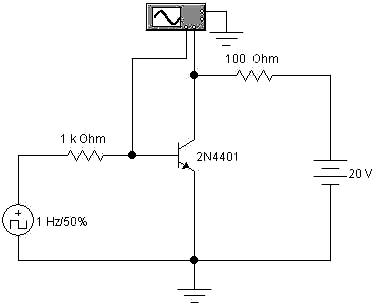

Рис. 1.18. Схема для исследования транзисторного ключа
11. Провести моделирование работы однополупериодной и двухполупериодной схем выпрямления. Собрать однополупериодную схему выпрямления (рис. 1.19). Определить амплитудное и действующее значение напряжения. Зарисовать временные диаграммы.
Исследовать влияние на форму сигнала фильтрующего (сглаживаю-щего) конденсатора. Определить оптимальную емкость конденсатора по заданному коэффициенту пульсации.
Рис. 1.19. Схема однополупериодной схемы выпрямления
Собрать двухполупериодную мостовую схему выпрямления (рис. 1.20) и зарисовать временные диаграммы. Исследовать влияние на форму сигнала фильтрующего конденсатора.

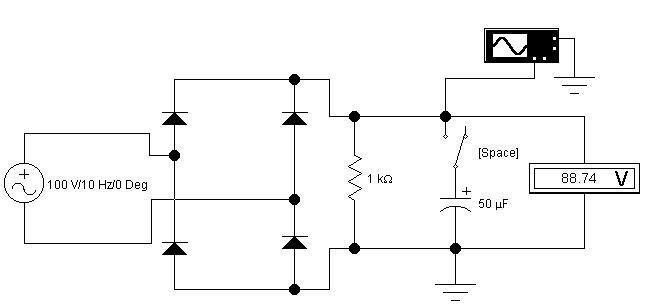

Рис. 1.20. Схема двухполупериодной схемы выпрямления
12. Провести моделирование работы операционного усилителя. Для этого собрать схему (рис. 1.21) и определить коэффициент усиления и граничную частоту усиления.

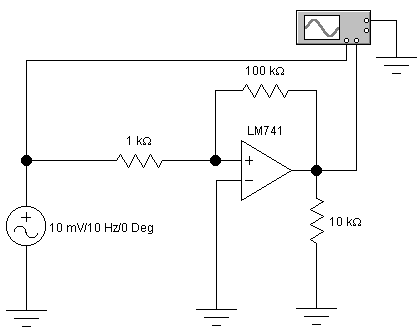

Рис. 1.21. Схема включения операционного усилителя
