4. Меню Analysis

Меню Analysis используется при подготовке схем, а также для задания параметров моделирования.

Команда Activate (Ctrl+G) – запуск моделирования.

Команда Pause (F9) – прерывание моделирования.

Команда Stop (Ctrl+T) – остановка моделирования.

Команда Analysis Options…(Ctrl+Y) – набор вспомогательных команд для установки параметров моделирования. При выполнении этой команды возникает набор закладок (подменю) с диалоговыми окнами:

Global – настройки общего характера, которые задаются в диалоговом окне. Параметры в этом окне имеют следующее значение:

Absolute current tolerance (ABSTOL) – абсолютная ошибка расчета токов;

Gmin minimum conductance (GMIN) – минимальная проводимость ветви (проводимость ветви, меньшая GMIN, считается равной нулю);

Pivot relative ratio (PIVREL) – относительная величина элемента строки

матрицы узловых проводимостей;

Pivot absolute tolerance (PIVTOL) – абсолютная величина элемента строки матрицы узловых проводимостей;

Relative error tolerance (RELTOL) – допустимая относительная ошибка

расчета напряжений и токов;

Simulation temperature (temp) – температура, при котором проводится моделирование;

Absolute voltage tolerance (VNTOL) – допустимая ошибка расчета

напряжений в режиме Transient (анализ переходных процессов);

Charge tolerance (CHGTOL) – допустимая ошибка расчета зарядов;

Ramp Time (RAMPTIME) – начальная точка отсчета времени при анализе переходных процессов;

Relative convergence step size limit (CONVSTEP) – относительный размер шага итерации при расчете режима по постоянному току;

Absolute convergence step size limit (CONVABSSTEP) – абсолютный размер шага итерации при расчете режима по постоянному току;

Convergence limit (CONVLIMIT) – включение или выключении дополнительных средств для обеспечения сходимости средств для обеспечения сходимости итерационного процесса;

Analog node shunt resistance (RSHUNT) – допустимое сопротивление утечки для всех узлов относительно общей шины (заземления);

Тemporary file size for simulation (Mb) – объем дисковой памяти для хранения временных файлов (в Мбайт);

Кнопка Reset defaults (отказ от изменений), расположенная в левой нижней части диалогового окна, предназначена для установки по умолчанию типовых параметров.

DC – настройки общего характера. Параметры в этом окне имеют следующее значение:

Operating Point Analysis Iteration Limit (ITL1) – максимальное количество итераций приближенных расчетов;

Steps in Gmin stepping algorithm (GMINSTEPS) – размер приращения проводимости в процентах от GMIN;

Steps in source stepping algorithm (SRCSTEPS) – размер приращения напряжения питания в процентах от его номинального значения при вариации напряжения питания;

Transient – настройка параметров режима анализа переходных процессов

Параметры в этом окне имеют следующее значение:

Transient time point iterations (ITL4) – максимальное количество итераций за время анализа переходных процессов;

Maximum order for integration method (MAXORD) – максимальный порядок (от 2 до 6) метода интегрирования дифференциального уравнения;

Transient Error Tolerance Factor (TRTOL) – допуск на погрешность вычисления переменной;

Transient Analysis Integration Method (METHOD) – метод приближенного интегрирования дифференциального уравнения;

Print statistical data (ACCT) – разрешение на вывод статистических сообщений о процессе моделирования.

Device – выбор параметров МОП–транзисторов.

Параметры в этом окне имеют следующее значение:

MOS drain diffusion area(DEFAD) – площадь диффузионной области стока, м²;

MOS source diffusion area (DEFAS – площадь диффузионной области стока, м²;

MOS channel length (DEFL) – длина канала полевого транзистора, м;

MOS channel width (DEFW) – ширина канала, м;

Model parameters normal temperature (TNOM) – номинальная температура компонента;

Nonlinear Model Evaluation Device Bypass (BYPASS) – включение или выключение нелинейной части модели компонента;

Compact transmission line data (TRYTOCOMPACT) – включение или выключение линейной части модели компонента.

Instruments – настройка параметров контрольно-измерительных приборов.

Параметры в этом окне имеют следующее значение:

Pause after each screen – пауза (временная остановка моделирования) после заполнения экрана осциллографа по горизонтали (Oscilloscope);

Generate time steps automatically – автоматическая установка временного шага (интервала) вывода информации на экран;

Minimum number of time points – минимальное количество отображаемых точек за период наблюдения (регистрации);

Maximum time step (TMAX) – промежуток времени от начала до конца моделирования;

Initial condition – установки инициализации;

SettoZero – установка в нулевое (исходное) состояние контрольно-измерительных приборов перед началом моделирования;

User defined – управление процессом моделирования производится пользователем (ручной пуск и остановка);

Calculate DC operating point – выполнение расчета режима по постоянному току;

Points per cycle – количество отображаемых точек при выводе АЧХ и ФЧХ (прибор Bode plotter);

Use engineering notation – использование инженерной системы обозначений единиц измерения.

Команда DC Operating Point – расчет режима по постоянному току.

В этом режиме из моделируемой схемы исключаются все конденсаторы и закорачиваются все индуктивности. При использовании этой команды целесообразно в меню Circuit>Schematic Options>Show/Hide включить опции Show Reference ID и Show Nodes, так как результаты расчета привязаны к конкретным узлам. При выполнении этой команды возникают закладки (подменю) с окнами, в основной из которых – DC Bias –, приведены результаты расчета с указанием соответствующих узлов схемы. Остальные окна появляются по ходу действия оператора. Например, при изменении параметров моделируемой схемы появляется окно Statistics (Analog) в котором приводятся все варианты параметров схемы, а при возникновении ошибки в схеме, появляется окно Error Log с указанием на ошибку (на английском языке…).

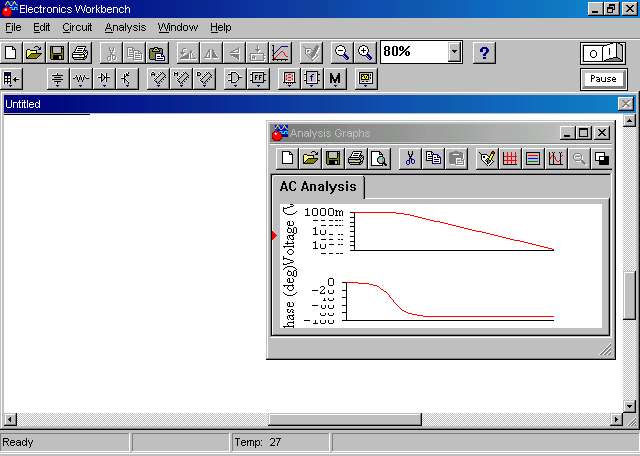

Команда AC Frequency …– расчет частотных характеристик (рис. 1.1).

Рис. 1.1. Фазовые и частотные характеристики

Выполнение команды начинается с задания в выведенном диалоговом окне следующих параметров (при наличии схемы на рабочем поле):

Start frequency (FSTART) – минимальное (начальное) значение частоты;

End frequency (FSTOP) – максимальное (конечное) значение частоты;

Sweep type – масштаб по горизонтали: декадный (Decade), линейный (Linear) и октавный (Octave);

Number of points – число точек;

Vertical scale – масштаб по вертикали: линейный (Linear), логарифмический (Log) и в децибелах (Decibel);

Nodes in circuit – список всех узлов схемы;

Nodes for analysis – номера узлов, для которых рассчитываются характеристики схемы (перечень таких узлов устанавливается нажатием соответствующих кнопок – Add–> (добавить) и <–Remove (удалить);

Simulate – кнопка запуска моделирования (справа вверху). После нажатия (с помощью мыши) этой кнопки появляется диалоговое окно AC Analysis (анализ на переменном токе). Первые восемь кнопок являются стандартными для Windows, далее расположены следующие кнопки:

Кнопка Properties – параметры графического изображения. При ее нажатии, в свою очередь, открывается набор диалоговых окон, имеющий закладки General, Left Axis, Bottom Axis, Right Axis,Top Axis и Traces.

Окно General состоит из четырех блоков:

Title – редактирование названия с возможностью изменения шрифта;

Grid – нанесение на графики сетки с возможностью редактирования толщины линий и их цвета;

Trace Legend – отображение на экране сигнала в контрольных точках схемы с указанием цвета соответствующих графиков;

Cursors – вывод на экран характеристик АЧХ и ФЧХ соответствующих графиков; в табличном виде для одного или всех выбранных узлов схемы;

Окно Left Axis состоит из следующих блоков:

Label – редактирование обозначения оси Y, с возможностью изменения шрифта и его атрибутов;

Axis – изменение толщины линии оси Y и ее цвета;

Division – количество разбиений в одном большом делении сетки;

Range – диапазон значений по оси Y;

Scale – установка масштаба по оси Y;

Для окон Bottom Axis, Right Axis, Top Axis параметры настроек имеют

одинаковый вид и предназначаются:

для Trace – выбор номера контрольной точки, для которой редактиру-ется изображение характеристики;

Label – задание метки рассматриваемой точки;

Pen Size – выбор ширины линии для изображения характеристики;

Color – выбор цвета линии;

Sample – образец линии;

X Range – выбор оформления для оси X, аналогичного выбранному в окне Bottom Axis или Top Axis;

Y Range – выбор оформления для оси Y, аналогичного выбранному в окне Left Axis или Right Axis;

Offsets – установка смещения координат по осям X и Y.

Кнопка Toggle Grid – вставить сетку.

Кнопка Toggle Legend – вставить обозначение контрольной точки.

Кнопка Toggle cursor – вывести числовые данные.

Кнопка Restore Graph – восстановить графическое обозначение.

Кнопка Reverse Colors – реверс цвета (негатив – позитив).
