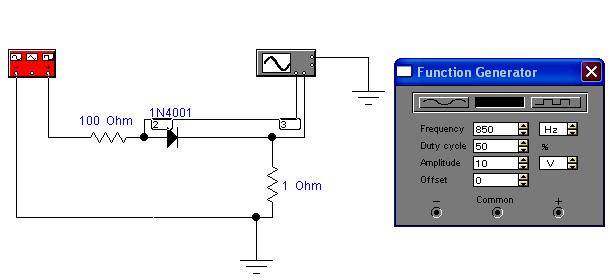

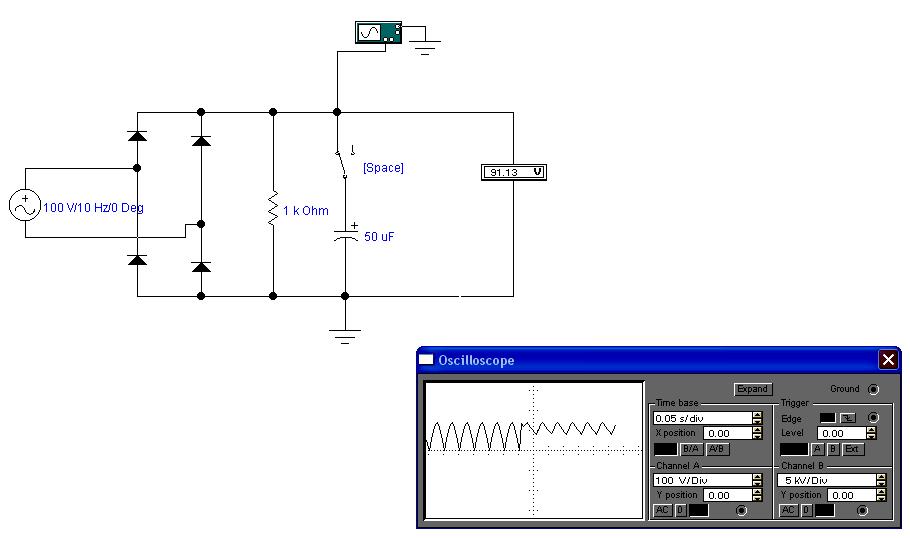

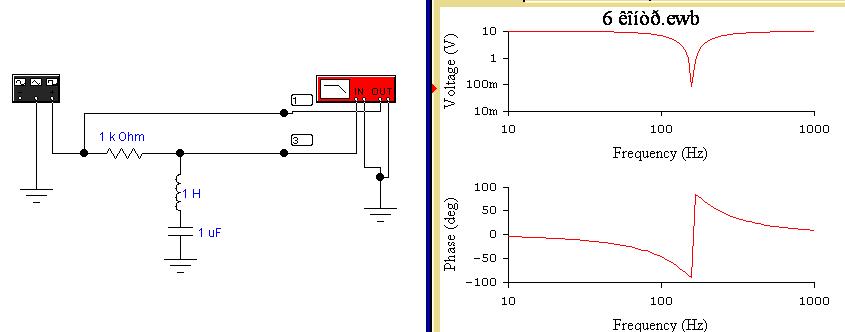

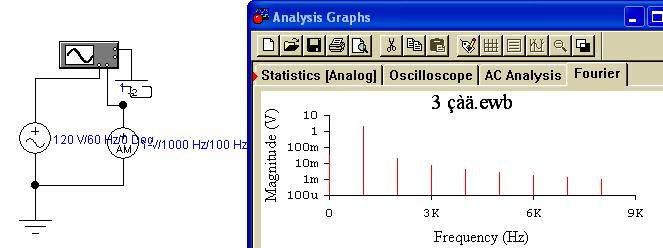

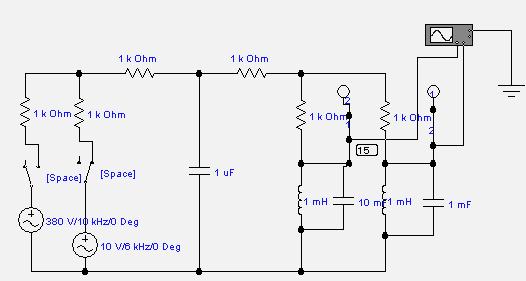

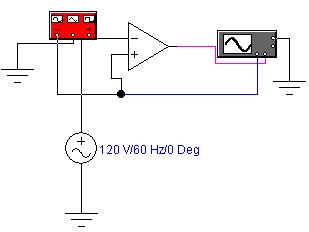

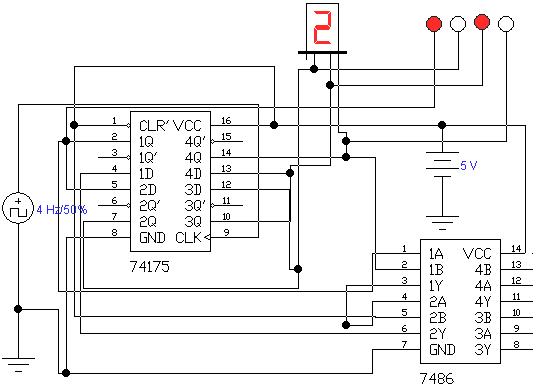

Изображение базовых логических элементов по гост 2.708 – 81 и в программе моделирования

Логическая функция

Обозначение по ГОСТ 2.708–81

Обозначение в программе

Булево выражение

И

X1*X2=Y

ИЛИ

X1+X2=Y

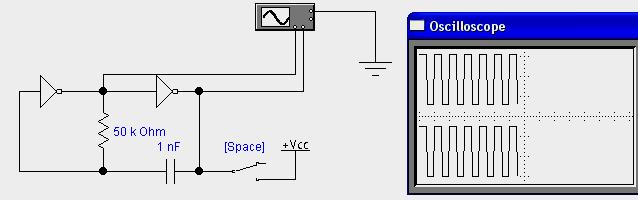

НЕ

И–НЕ

ИЛИ–НЕ

Исключающее ИЛИ

X1X2=Y

№

п/п

Шаблон

Действие

Пример

1

R -> R

Копирование одного рабочего регистра в другой

R0 -> R1

2

# -> R

Загрузка константы # в рабочий регистр

24 -> r16

3

[X]-> R

Копирование из SRAM в рабочий регистр косвенно по X

[X] -> R2

4

[X++]->R

Копирование из SRAM в рабочий регистр косвенно по X с пост-инкрементом

[X++]-> R3

5

[--X]->R

Копирование из SRAM в рабочий регистр косвенно по X с пре-декрементом

[--X]-> R4

6

[Y] ->R

Копирование из SRAM в рабочий регистр косвенно по Y

[Y] -> R5

7

[Y++]->R

Копирование из SRAM в рабочий регистр косвенно по Y с пост-инкрементом

[Y++]-> R6

8

[--Y]- R

Копирование из SRAM в рабочий регистр косвенно по Y с пре-декрементом

[--Y]-> R7

9

[Y+#]->R

Копирование из SRAM в рабочий регистр косвенно по Y со смещением #

[Y+2]-> r8

10

[Z] ->R

Копирование из SRAM в рабочий регистр косвенно по Z

[Z] -> R9

11

[Z++]->R

Копирование из SRAM в регистр косвенно по Z с пост-инкрементом

[Z++]->R10

12

[--Z]– R

Копирование из SRAM в рабочий регистр косвенно по Z с пре-декрементом

[--Z]->R11

13

[Z+#]->R

Копирование из SRAM в рабочий регистр косвенно по Z со смещением #

[Z+1]->R12

14

[#] ->R

Копирование из SRAM непосредственно из адреса # в рабочий регистр

[$60]->r14

15

R-> [X]

Копирование рабочего регистра в SRAM косвенно по X

R15 -> [X]

16

R->[X++]

Копирование рабочего регистра в SRAM косвенно по X с пост-инкрементом

R16->[X++]

17

R->[--X]

Копирование рабочего регистра в SRAM косвенно по X с пре-декрементом

R17->[--X]

18

R-> [Y]

Копирование рабочего регистра в SRAM косвенно по Y

R18 -> [Y]

19

R->[Y++]

Копирование рабочего регистра в SRAM косвенно по Y с пост-инкрементом

R19->[Y++]

20

R->[--Y]

Копирование рабочего регистра в SRAM косвенно по Y с пре-декрементом

R20->[--Y]

21

R->[Y+#]

Копирование рабочего регистра в SRAM косвенно по Y со смеще- нием #

R21->[Y+2]

22

R-> [Z]

Копирование рабочего регистра в SRAM косвенно по Z

R22 -> [Z]

23

R->[Z++]

Копирование рабочего регистра в SRAM косвенно по Z с пост-инкрементом

R23->[Z++]

24

R->[--Z]

Копирование рабочего регистра в SRAM косвенно по Z с пре-декрементом

R24->[--Z]

25

R->[Z+#]

Копирование рабочего регистра в SRAM косвенно по Z со смеще- нием #

R25->[Z+3]

26

R-> [#]

Копирование регистра в SRAM непосредственно по адресу #

R26-> [$200]

27

LPM

LPM[Z]

Загрузка из памяти программы по адресу Z в r0

28

LPM-> R

LPM[Z]->R

Загрузка из памяти программы по адресу Z в рабочий регистр

29

LPM[Z++] -> R

Загрузка из памяти программы по адресу Z в рабочий регистр и пост-инкремент Z

LPM[Z++]->r5

30

SPM

Запись в память программы

31

P -> R

Копирование I/O регистра в рабочий регистр

P$19 -> WH

32

R -> P

Копирование рабочего регистра в I/O регистр

XL-> PortB

33

R ->

Копирование рабочего регистра в стек

Ro ->

34

->R

Копирование из стека в рабочий регистр

->r1

35

NOP

Нет операции

36

R + R

Прибавление к левому рабочему регистру правого

r0 + r1

37

R + R +

Прибавление к левому рабочему регистру правого с переносом

R0 + R5 +

38

RW + #

Увеличение двойного рабочего регистра (W, X, Y, Z) на #

W + 32

39

R – R

Вычитание из левого рабочего регистра правого

r4 – r5

40

R - #

Вычитание из рабочего регистра константы #

XL – 2

41

R + #

Прибавление к рабочему регистру константы #

R17 + 12

42

R – R -

Вычитание из левого рабочего регистра правого с переносом

r5 – r6 -

43

R - # -

Вычитание из рабочего регистра константы # с переносом

ZL - $70 -

44

RW - #

Вычитание из двойного рабочего регистра (W, X, Y, Z) константы #

X - $2E

45

R & R

Побитная логическая операция И двух рабочих регистров.

r7 & r8

46

R & #

Побитная логическая операция И рабочего регистра и константы #

r17 & #b00111101

47

R &| #

Побитная логическая операция И рабочего регистра и инверсии константы #

r18 &| #b00010011

48

R ! R

Побитная логическая операция ИЛИ двух рабочих регистров.

R9 ! r10

49

R ! #

Побитная логическая операция ИЛИ рабочего регистра и константы #

R18! #o147

50

R ^ R

Побитная логическая операция ИСКЛЮЧАЮЩЕЕ ИЛИ двух рабочих регистров.

R11 ^ r12

51

|R

Побитная инверсия рабочего регистра

-r8-

52

-R

Арифметическая инверсия рабочего регистра

-RB

53

R++

Увеличение рабочего регистра на 1

Count++

54

R--

Уменьшение рабочего регистра на 1

Idx--

55

R?

Тест рабочего регистра (R & R)

R16?

56

^R

Очистка рабочего регистра (R ^ R)

R8

57

R * R

Умножение двух рабочих регистров

R6 * R17

58

±R * ±R

Умножение двух рабочих регистров с учетом знака

±r16 * ±r20

59

±R * R

R * ±R

Умножение двух рабочих регистров с учетом знака одного из регистров

±r18 * r22

r22 * ±r18

60

<<(R*R)

Дробное умножение двух рабочих регистров

<<(R6*R17)

61

<<(±R*±R)

Дробное умножение двух рабочих регистров с учетом знака

<<(±r16* ±r20)

62

<<(±R * R)

<<(R * ±R)

Дробное умножение двух рабочих регистров с учетом знака одного из регистров

<<(±r18*r22)

<<(r22*±r18)

63

1 ->P.#

Запись 1 в бит # I/O регистра

1 -> DDB2

64

0-> P.#

Запись 0 в бит # I/O регистра

0->PortD.7

65

<<R

Логический сдвиг влево рабочего регистра

<<r18

66

R>>

Логический сдвиг вправо рабочего регистра

R19>>

67

<<R<

Логический сдвиг влево рабочего регистра с переносом

<<r20<

68

>R>>

Логический сдвиг вправо рабочего регистра с переносом

>r21>>

69

±R>>

Арифметический сдвиг вправо рабочего регистра

±r22>>

70

>>R<<

Обмен тетрад рабочего регистра

>>r23<<

71

R.#->

Копирование бита # рабочего регистра в T (SREG)

RA.6->

72

->R.#

Копирование T (SREG) в бит # рабочего регистра

->r0.4

73

#-> R.#

Запись # (0 or 1) в # бит рабочего регистра

0 -> r18.4

1 -> r20.0

74

R->> R

Копирование двойного рабочего регистра в двойной рабочий регистр

r0 ->> XL

75

1 -> C

Запись 1 в бит C

76

0 -> C

Запись 0 в бит C

77

1 -> N

Запись 1 в бит N

78

0 -> N

Запись 0 в бит N

79

1 -> Z

Запись 1 в бит Z

80

0 -> Z

Запись 0 в бит Z

81

1 -> I

Запись 1 в бит I

82

0 -> I

Запись 0 в бит I

83

1 -> S

Запись 1 в бит S

84

0 -> S

Запись 0 в бит S

85

1 -> V

Запись 1 в бит V

86

0 -> V

Запись 0 в бит V

87

1-> T ; 1->

Запись 1 в бит T

88

0-> T ; 0->

Запись 0 в бит T

89

1 -> H

Запись 1 в бит H

90

0 -> H

Запись 0 в бит H

91

SLEEP

Приостановка работы кристалла

92

WDR

Сброс сторожевого таймера

93

JMP #

Дальний безусловный переход

JMP LabelName

94

#/

Дальний вызов подпрограммы

LabelName/

95

JMP

Косвенный безусловный переход по Z

96

#

Относительный вызов подпрограммы

LabelName

97

CALL

Косвенный вызов подпрограммы по Z

CALL

98

RET

Возврат из подпрограммы

RET

99

RETI

Возврат из подпрограммы и запись 1 в бит I

RETI

100

R = R

Сравнение двух рабочих регистров

R2 = R5

101

R = R =

Сравнение двух рабочих регистров с переносом

R6 = R5 =

102

R = #

Сравнение рабочего регистра с константой #

YL = 47
