2.10 Расчет стыка ригель с колонной
Соединение ригелей в неразрезную конструкцию осуществляется с помощью ванной сварки выпусков арматурных стержней колонны и ригелей. Зазоры между торцами ригелей и колонной заполняются бетоном С12/15…С16/20 на мелком щебне.
.
Принимаем
арматуру
12
S500
(
).
Шаг арматуры в поперечном направлении принимаем 200 мм

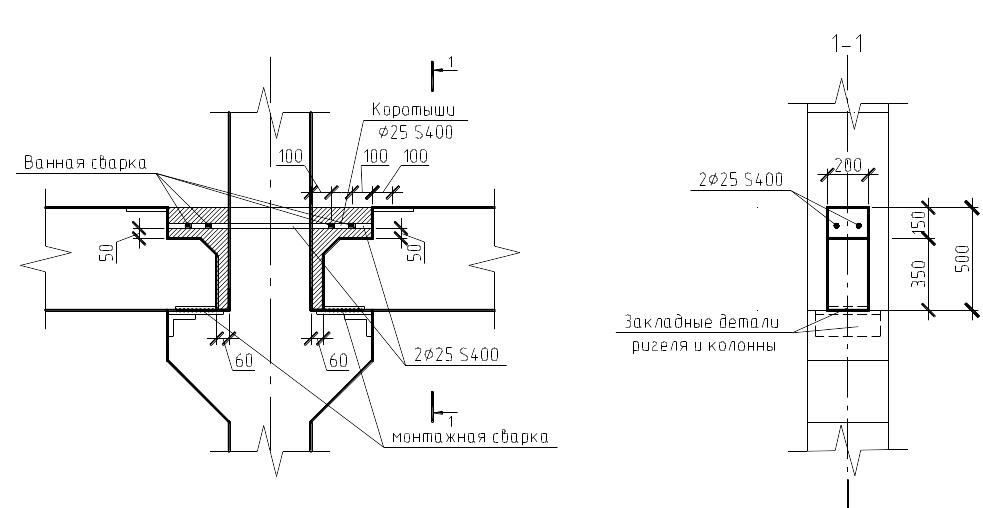

Рис. 25- Конструкция стыка ригеля с колонной.
