2 .3.9. Четыре одинаковых резистора соединяют различными способами (рис. 2.7). Определите эквивалентное сопротивление для каждого соединения.

Ответ:

а)

б)

в)

г)

д)

е)

ж)

з)

и)

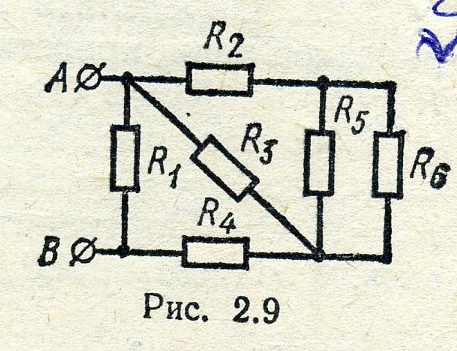

2.3.10 В электрической цепи, схема которой приведена на рис. 2.9, резисторы имеют сопротивления R₁=2Ом, R₂=6Ом , R₃=18Ом, R₄=10Ом, R₅=3Ом, R₆=9Ом. Определите общий ток в цепи и напряжение на резисторе , если к зажимам подведено напряжение 24 В.

2.3.11 В электрической цепи, схема которой приведена на рис. 2.9, резисторы имеют сопротивления R₁=2Ом, R₂=6Ом , R₃=18Ом, R₄=10Ом, R₅=3Ом, R₆=9Ом. Определите общий ток в цепи и напряжение на резисторе , если к зажимам подведено напряжение 24 В.
