Многоканальные системы передачи Рабочая тетрадь
для студентов специальности210406 Сети связи и системы коммутации
Москва 2009
ОДОБРЕНО Цикловой комиссией спецдисциплин Сети связи и системы коммутации
Протокол №____ от «___»__________2009 г.
Председатель: __________ Т.М. Гайдадина
|
УТВЕРЖДАЮ Заместитель директора по УМР
«____»_______________2009 Г.
_________________ Бозрова И.Г. |
Автор: Сорокина Т.А. – преподаватель спецдисциплин, зав. лабораторией ВОЛС
Рецензенты:
|
|
|
Пояснительная записка.
2. На современных сетях связи широко используются цифровые системы передачи с импульсно-кодовой модуляцией ИКМ, оборудование аналого-цифрового преобразования OGM-30E, оборудования абонентского доступа xDSL, цифровых сетей интегрального обслуживания ISDN и др.
3. Рабочая тетрадь «Основы построения оборудования и основные узлы цифровых систем передачи» предназначена для изучения дисциплины «Многоканальные системы передачи», раздела 2. «Временное разделение каналов (ВРК) систем передачи» для студентов специальности 210406 «Сети связи и системы коммутации». Рабочие тетрадь содержит краткие теоретические сведения, задания для выполнения лабораторных практических работ, а так же самостоятельной работы студентов. Материал рабочей тетради позволяет использовать технические средства обучения, в том числе мультимедийные комплексы. Рабочая тетрадь выполнена с использованием программы Visio Microsoft.
4. Рабочая тетрадь используется в учебном процессе и позволяет улучшить качество обучения студентов.
5.
6.
7.
1.
Содержание
Раздел |
Наименование |
Стр. |
1
|
Временное разделение каналов |
4 |
2
|
Цифровые виды модуляции |
11 |
3
|
Организация сигнальных каналов |
32 |
4
|
Генераторное оборудование |
35 |
5
|
Цифровые линейные тракты |
43 |
Раздел 1. Временное разделение каналов систем передачи

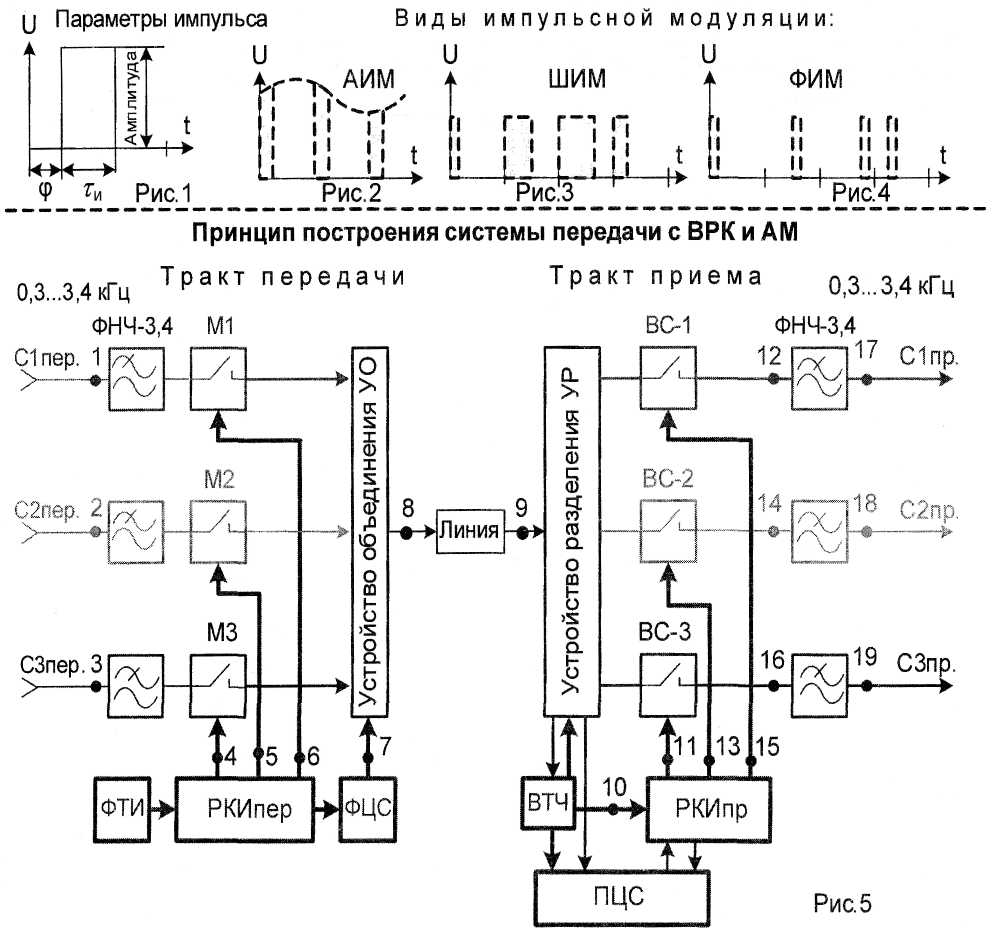

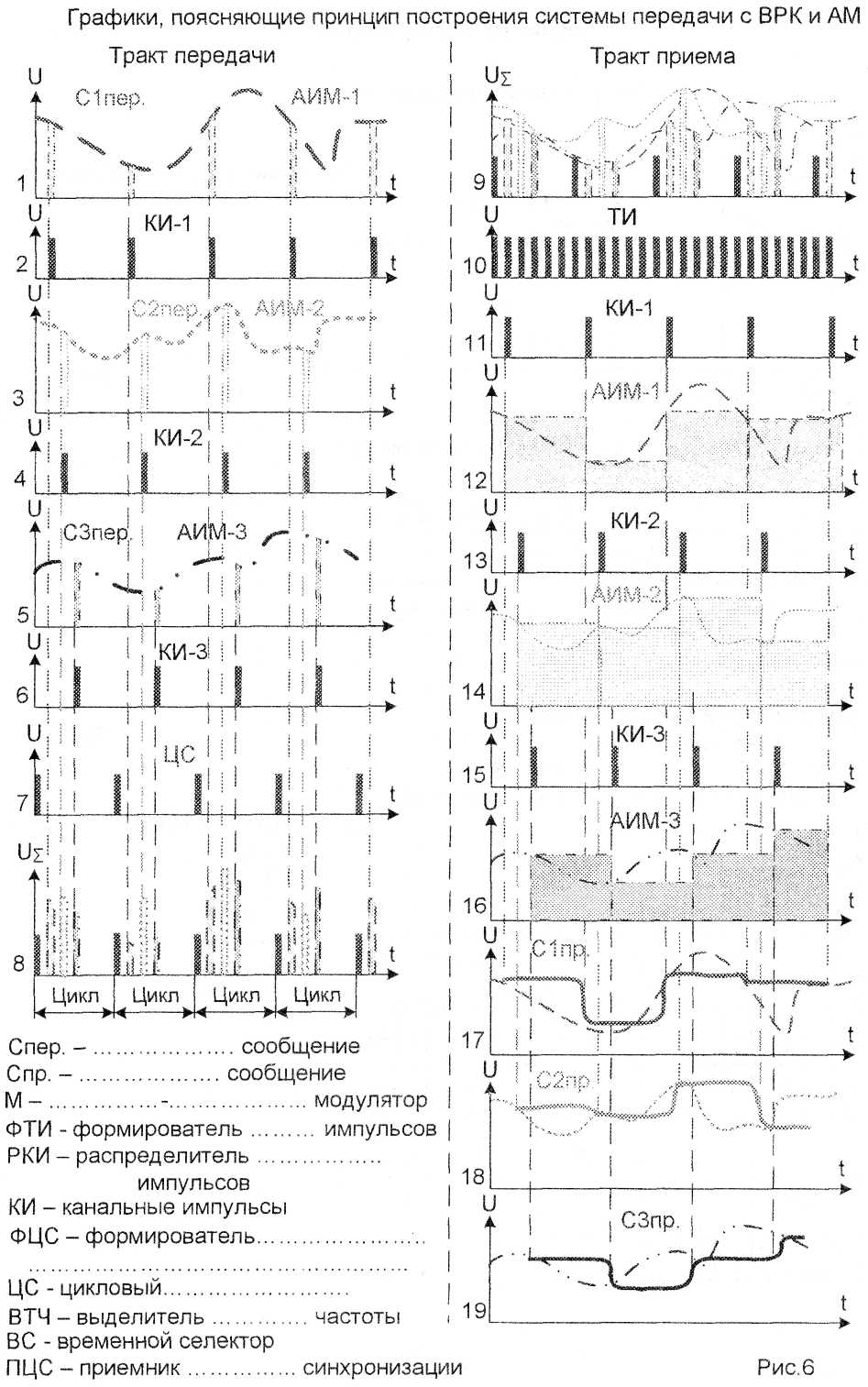

Классификация систем передачи:
В АСП используется ЧРК. При этом на шкале частот каждому каналу
отводится
Преобразование осуществляется методом
В ЦСП используется ВРК. При этом в цикле передачи системы каждому каналу
отводится ……….
Преобразование осуществляется методом
Классификация сообщений:
Непрерывны……………………………………………………………………….
Дискретные………………………………………………………………………….
Этапы аналого-цифрового преобразования в тракте передачи:
1
2
3………………………………………………………….
Этапы цифро-аналогового преобразования в тракте приема
1
2
3

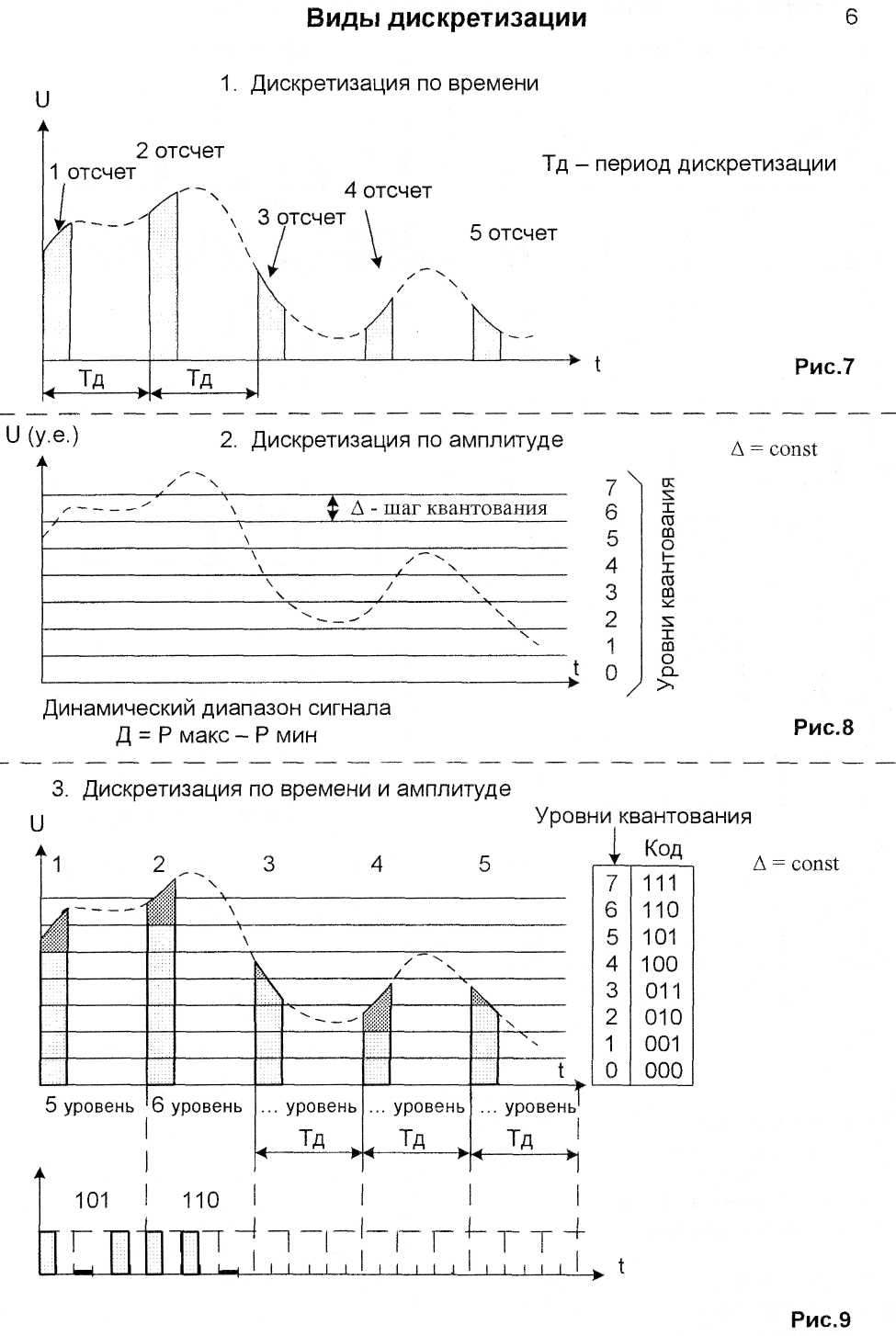

Амплитудное квантование - это замена бесконечного множества значений амплитуды входного сигнала (отсчета) конечным множеством разрешенных значений уровней квантования.
Шаг квантования Δ - это интервал между……………………………….
………………………………………………………………………………..
Амплитуда отсчета округляется до значения ближайшего.
Квантование можно сравнить с округлением дробного числа до
……………………………………………………………………………….
Ошибка квантования рассчитывается по формуле (1)
ξ кв.= Uаим - Ukb., y.e. (1)
где Uaиm - амплитудное (истинное) значение отсчета АИМ-сигнала;
Ukb. - квантованное значение отсчета АИМ-сигнала.
Рис.10
Амплитуда импульса изменяется в пределах его длительности, в соответствии с огибающей непрерывного сигнала. Для кодирования амплитуда импульса должна быть постоянной в течение времени кодирования. Для этого сигнал АИМ-1 преобразуют в сигнал АИМ-2 с «плоской» вершиной импульса.

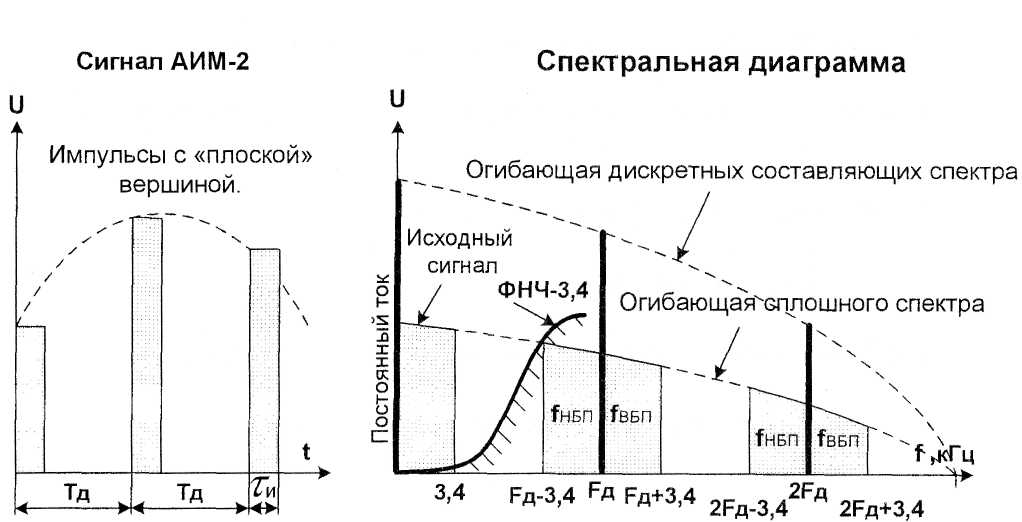

Сигнал АИМ-2 и его спектральная диаграмма
τ и <0,1Тд Рис.11
Амплитуда импульса не изменяется в пределах его длительности и соответствует значению исходного (модулирующего) сигнала в момент начала отсчета. Для того, чтобы пренебречь АЧИ при демодуляции сигналов АИМ-2, длительность импульса должна быть меньше, чем 0,2Тд. В реальных ЦСП длительность импульса меньше, чем 0,1Тд, поэтому………. можно пренебречь.
