4.4Лабораторное задание

1. Получить у преподавателя номер варианта задания, пароли доступа к компьютеру, к Интернету.

2. Получить у преподавателя адреса сайтов компаний, производящих телекоммуникационное и сетевое оборудование; на 2012 год адреса представлены в таблице 4.1.

3. Ознакомиться с представляемой на сайтах информацией по каждой компании в соответствии со следующими пунктами:

• название организации, ее торговая марка, координаты;

• краткая характеристика предприятия;

• тип производимой продукции;

• краткая характеристика, основные параметры продукции.

Объём анализа должен включать 3-5 типов производимого сетевого или телекоммуникационного оборудования, каждое оборудование должно характеризоваться 3-5 классифицирующими параметрами.

4. Посредством поисковиков найти российское предприятие, производящее оборудование связи (в соответствии с вариантом, табл. 4.1) и охарактеризовать его согласно п. 3.

Таблица 4.1 Варианты заданий

Варианты заданий	Адреса сайтов компаний-изготовителей оборудования	Вид производимого оборудования для поиска производителей
1	www.radiy-niod.ru www.bss.vrn.ru	оборудование оптоволоконных сетей; маршрутизаторы (локальные сети)
2	www.relero.ru www.ofssvs1.ru	xDSL оборудование; система коммутации (телекоммуникационные сети)
3	www.loniir.ru www.cisco.ru	FTTx оборудование; сетевые коммутаторы (локальные сети)
4	www.mkf.mkm.ru www.3com.ru	базовые станции сотовой связи; кабельные линии связи
5	www.sealtek.ru www.nera.com.ru	радиорелейные линии связи (РРЛ); кабели связи;
6	www.acorp.ru www.radian.spb.ru	мультиплксоры сетей связи; измерительное оборудование

5. Полученную информацию представить в отчете по каждому предприятию в соответствии с перечисленными пунктами.

6. Сформулировать краткие выводы о состоянии производства телекоммуникационного оборудования.

4.5Содержание отчета

Отчет оформляется в соответствии с требованиями, изложенными в разделе «Порядок выполнения лабораторных работ цикла». Состав отчета:

• информация о предприятиях, производящих телекоммуникационное и сетевое оборудование по заданным сайтам (согласно п. 3);

• характеристика предприятия и выпускаемого оборудования в соответствии с заданным вариантом (согласно п. 4);

• выводы о состоянии производства телекоммуникационного и сетевого оборудования в России.

4.6Вопросы самоконтроля

1. Основные преимущества оптоволоконных линий связи.

2. Назначение и краткая характеристика xDSL оборудования.

3. Назначение коммутатора локальной сети.

4. Назначение коммутатора телекоммуникационной сети.

5. Функции регенератора.

6. Может ли мост соединять подсети с различной средой передачи?

7. Каково назначение мультиплексора связи?

8. Каково назначение коммутатора?

9. Назовите основные технические параметры мультиплексора.

10. Перечислите основные параметры оптоволоконных кабелей.

11. Назовите основные параметры коммутаторов.

12. Основные преимущества оптоволоконных линий связи.

13. Назначение и краткая характеристика xDSL оборудования.

14. Может ли коммутатор связывать сети, использующие различные протоколы?

5Лабораторная работа № 5. Основы работы в пакете NetCracker Professional

5.1Цель работы

Работа носит ознакомительный характер, целью работы является приобретение практических навыков работы в пакете проектирования локальных и телекоммуникационных сетей NetCracker Professional.

5.2Аппаратно-программные средства, трудоемкость

Компьютерный класс с установленным программным обеспечением моделирования работы локальных и телекоммуникационных сетей NetCracker Professional.

Трудоемкость работы – 4 часа.

5.3Краткие теоретические сведения

Пакет NetCracker Professional является мультимедийным, ориентированным на многооконный интерфейс программным средством (см. рисунок 5.1), позволяющим моделировать работу локальных, корпоративных, глобальных (в том числе, имеющих спутниковый сегмент) сетей, а также телевещательных и сотовых сетей. Пакет позволяет тестировать сеть на совместимость используемого оборудования, загрузку трафика (с дифференциацией по видам трафика), анализировать устойчивость сети при внесении локальных неисправностей, др.

В левом окне расположен список типов устройств, предназначенных для построения сети.

В нижнем окне представлены устройства соответствующего типа.

Правое окно предназначено для построения проекта сети. Пример компьютерной сети (правое окно) представлен на рисунке 5.2.

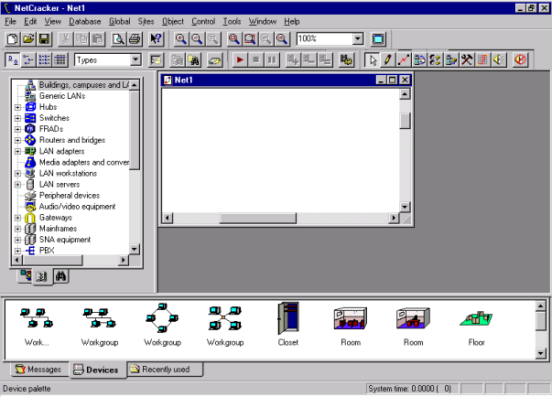

Рисунок 5.1 – Многооконный интерфейс пакета

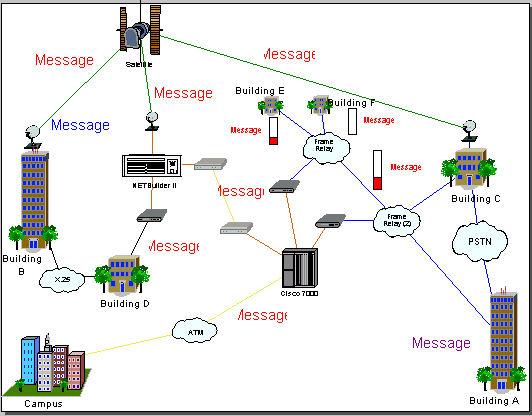

Рисунок 5.2 - Пример компьютерной сети

Панели пакета:

	Standard (Стандартная)
	Zoom (Масштабирование)
	Drawing (Графические изображения)
	Modes (Моделирование сети)
	Control (Управление и контроль)
	Database (Работа с базой данных)

Цвет линии связи определяет тип линии связи (см. рисунок 5.3), по умолчанию приняты следующие значения:

• черный – коаксиальный кабель;

• синий – витая пара;

• желтый – оптоволокно;

• красный – многофункциональный кабель;

• зеленый – радиоканал.

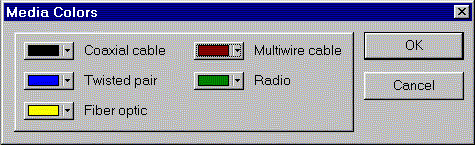

Рисунок 5.3 - Тип линий связи

Ниже (таблицы 5.1 - 5.6) представлены основные инструментальные возможности пакета NetCracker.

Таблица 5.1 Меню файлов

Наименование функции	Обозначение	Описание
New		Отрыть новый проект
Open		Открыть существующий проект
Save		Сохранить проект в файл
Save As		Сохранить проект в файл под новым (указываемым) именем
Print		Распечатать проект (топологию сети)
Exit		Закончить работу с проектом (и пакетом NetCracker)

Таблица 5.2 Меню редактирования

Наименование функции	Обозначение	Описание
Cut		Вырезать выделенный объект сети (устройство, связь, т.п.)
Copy		Скопировать выделенный объект
Paste		Восстановить объект в указанном месте
Delete		Удалить выделенный объект сети

Таблица 5.3 Меню отображения

Наименование функции	Подфункция	Обозначение	Описание
Zoom			Параметры отображения
	Zoom in		Увеличить
	Zoom out		Уменьшить
	Zoom to page		Размер по размеру страницы
Large icons			Вид представления базы устройств
Small icons
List
Details
Full Screen			Модель сети – во весь экран
Database Browser			Окно базы данных сетевых устройств
Project Hierarchy			Окно проектов
Compatible Components			Окно имевших применение в проекте сети устройств
Hide Empty Folders			Определить группу (папку) устройств

Таблица 5.4 Меню базы устройств

Наименование функции	Обозначение	Описание
Find		Поиск устройства по базе данных
Device Factory		Добавить новое устройство в базу устройств

Таблица 5.5 Инструментальное меню

Наименование функции	Обозначение	Описание
Standard		выбор объекта сети
Link		установить физическое соединение между двумя точками сети
Set Traffic		установить сетевой трафик между двумя точками сети
Set Voice Call		установить трафик телефонной связи между двумя точками сети
Set Data Call		установить трафик передачи данных (факс, …) между двумя точками сети
Break/Restore		внести/устранить неисправность в соответствующий объект сети (устройство, линия связи, …)
Trace Path		отображать емкость трафика во время моделирования работы сети

Таблица 5.6 Меню контроля

Наименование функции	Обозначение	Описание
Start		Старт моделирования работы сети
Stop		Стоп моделирования работы сети
Pause		Пауза моделирования работы сети
Animation faster		Ускорить показ работы сети
Animation slower		Замедлить показ работы сети
Set Animation Default		Стандартная скорость показа

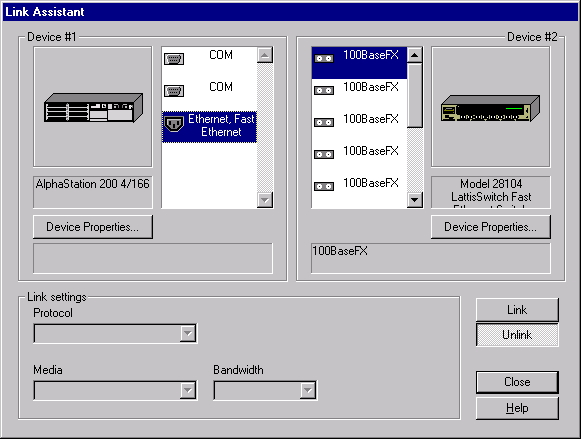

На рисунке 5.4 представлено окно установления физического соединения устройств сети.

Рисунок 5.4 - Окно установления физического соединения
