Умовні позначення елементів генеральних планів, виробничих корпусів та дільниць

Будівля, споруда

Б удівлі і споруди, які підлягають знесенню

Реконструйована будівля або споруда

Будівля або споруда, яка зберігається

Споруджувана будівля. Висота до трьох поверхів позначається крапками

П ідземні споруди

П роїзд загального користування

М ежа землекористування

Обгороджування територій з проїзними воротами

Ділянка спусків

Пн

Роза вітрів

Д ерева листяні

Д ерева хвойні

Ч агарник

Г азон

Квітник

Басейн

Колона

С тіна

П роріз віконний з одинарним склінням

Проріз віконний з подвійним склінням

Двері одностулкові

Д вері двостулкові

В орота відкатні

В орота підйомні

О горожа майданчиків

П ерегородка збірно щитова

П ерегородка із склоблоків

К олія підкранова

К ран мостовий

Кран мостовий однобалковий

К ран підвісний однобалковий

К ран козловий

Монорейка

Ліфт

М айданчик складування деталей і агрегатів

Р ольганг

А втомобіль і автомобіле-місце

У статкування з номером на плані і фундаментом

М ежа ділянки, відділена без огороджень

В хід у канаву

Г ідропідйомник одноплунжерний

Гідропідйомник двоплунжерний

П ідйомник чотиристояковий

П ідйомник тристояковий

П ідйомник двостояковий

Підйомник одностояковий

Пересувний електромеханічний підйомник

П ідлоговий гайковерт для гайок коліс

С тенд для оцінювання гальмівних і тягових якостей

К ран консольний

Л юк

Т рап

П ривідна станція підвісного конвеєра

М ісцевий вентиляційний відсмоктувач

Повітря (вентиляція)

В ідсмоктувач від газових приладів

Е лектроенергія

Е лектрична розетка трифазна

Електрична розетка однофазна

Споживач енергії

П ідлоговий гайковерт

Стенди для перевірки переднього моста

Р обоче місце

В ода

Гаряча вода

Підведення пари

В ідведення холодної води

Стічні води

Відведення конденсату

Стиснене повітря

Відсмоктувач повітря

Підведення ацетилену (К – кисню)

Додаток Ж

Форми експлікацій до генеральних планів, виробничих корпусів та виробничих приміщень

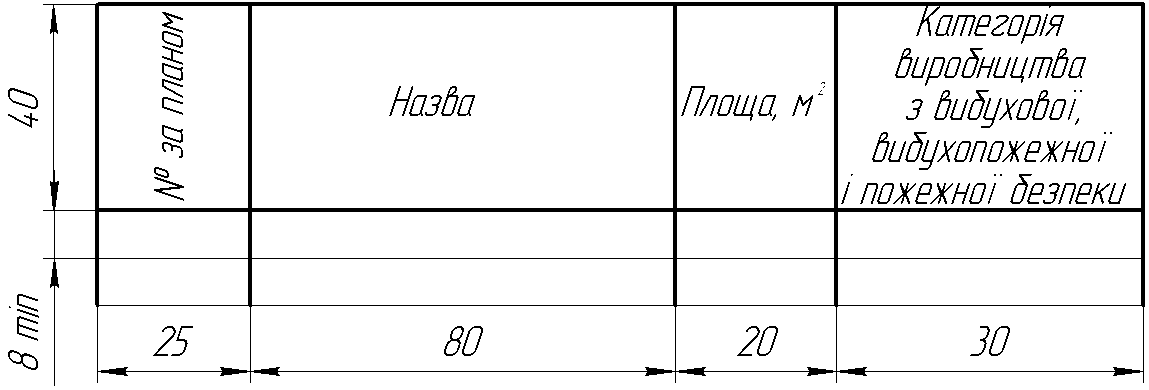

Рисунок Ж.1 – Форма експлікації будівель і споруд

Рисунок Ж.2 – Форма експлікації виробничих приміщень

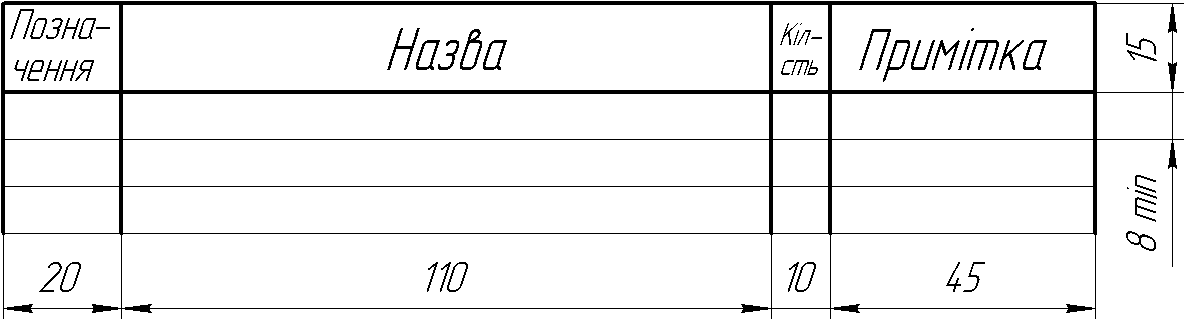

Рисунок Ж.3 – Форма експлікації технологічного обладнання
