II. Приборы дистанционного управления: электромагнитное реле, магнитный пускатель и микровыключатель.

1 ). Электромагнитное реле. Предназначено для включения и выключения токоприемников малой мощности. Состоит из:

1. Основание

2. Электромагнит (сердечник)

3. Якорь электромагнитный

4. Планка с перегородками

5. Контакты

6. Пружина

П/Д. При включении тока на катушку, электромагнитный якорь притягивается к сердечнику, пружина при этом сжимается. Перегородки планки нажимают на контакты, они замыкаются. При отключении тока, поле исчезает, пружина поднимает якорь, контакты разъединяются, приемник не работает.

Применяются в аппаратах настольного типа. Например: в мясорубках.

2). Магнитный пускатель. Предназначен для включения и выключения токоприемника большой мощности через кнопочную станцию. Состоит из:

1. Основание

2. Электромагнитный сердечник

3. Якорь электромагнитный

4. Контакты неподвижные

5. Контакты подвижные

П/Д. При воздействии на сердечник электромагнитного поля, якорь поднимает подвижные контакты к неподвижным, они замыкаются. Токоприемник работает. При отключении поле исчезает, якорь опускается, контакты размыкаются. Токоприемник не работает.

Используется в стационарном оборудовании (просеиватель МПМ-800, посудомоечная машина ММУ-1000).

3). Микровыключатель. Предназначен для включения и выключения оборудования под воздействием их частей. Бывает прямого действия (контакты замкнуты при нажатой кнопке) и обратного действия (контакты замкнуты при отпущенной кнопке). Состоит из:

1.Корпус

2.Кнопка

3.Пружина

4.Неподвижные контакты

5.Подвижный контакт

П/Д. При нажатии на кнопку пружина перемещает подвижный контакт к одному из неподвижных. Токоприемник работает. Отпускаем кнопку – токоприемник не работает.

Используются: микровыключатели прямого действия в мясорыхлителях, комбайнах и т.д.; обратного действия в холодильниках.

3. Приборы защиты подразделяют на плавкие предохранители (трубчатые и резьбовые), автоматические выключатели с электромагнитными и тепловыми расцепителями.

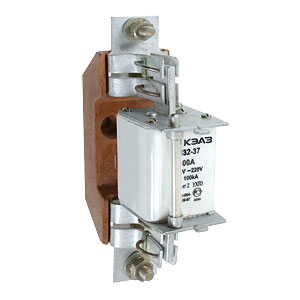

1). Трубчатый плавкий предохранитель. Предназначен для защиты токоприемника от тепловых перегрузок и коротких замыканий. Представляет собой проволоку или пластину в основном из меди значительно меньшего сечения, чем сечение проводов цепи. При увеличении тока цепи до назначенного, превышающей значение номинальности тока, предохраняющего в несколько раз, плавкий элемент расплавляется и разрывает электрическую цепь, ток прекращается. Состоит из:

1.Провод сети 2. Выводы 3.Пластинчатый плавкий элемент 4. Основание 5. Провод 6. Гайки 7.Плавкая вставка 8. Неподвижный контакт 9.Ножевые контакты

П/Д. Пластинчатый плавкий элемент закреплен на 2 ножевых контактах, которые вставляются в неподвижные пружинящиеся губки – контакт – основание.

Используется в электросети (соединяют источник питания с электроприемником), телевизорах и чайниках

2 ). Резьбовой плавкий предохранитель. Предназначен для защиты токоприемника от тепловых перегрузок и коротких замыканий. Состоит из:

1. Головка

2. Окно

3. Плавкая вставка

4. Резьбовая гильза

5. Фарфоровая крышка

6. Провод сети

7. Выводы

8. Контакты

9. Плавкий элемент

10. Контакты

11. Фарфоровая гильза

12. Прямоугольное основание

13. Провод сети

П/Д. На основании укреплены контакты с выводами. Провод сети подсоединен к центральному контакту, а другой провод от электрооборудования к резьбовой гильзе.

3 ). Электромагнитный автовыключатель. Предназначен для защиты проводов сети и приемников электроэнергии от токов короткого замыкания и больших нагрузок. Состоит из:

1. Пружина

2. Контакт

3. Защелка

4. Рычаг

5. Катушка

6. Сердечник

П/Д. Нажатием на кнопку замыкаются контакты. При этом преодолевая усилие размыкает пружины. В замкнутом положении контакт удерживается защелкой. Если ток превысит заданное значение, сердечник втянется в катушку и через рычаг освободит защелку. Под действием пружины контакт разомкнется.

И спользуется для включения и выключения света.
