7) Редукторы.
Редуктор представляет собой одно- или многоступенчатую передачу, заключенную в общий корпус, заполненный машинным маслом.
Предназначены для: 1)Передачи движения от электродвигателя на рабочий инструмент. 2)Изменения направления движения.
3) Изменение скорости движения.
Редукторы делятся: а) По виду механических передач: 1 Зубчатые.2 Червячные.3 Планетарные. Б) По скорости: 1 Повышающие.2 Понижающие.
В) По числу ступеней передач: 1 Одноступенчатые.
2 Двухступенчатые.3 Многоступенчатые.
Редуктор состоит из корпуса в котором три пробки, для залива, слива и контроля за уровнем масла, в расточках корпуса редуктора в подшипниках, смонтированы валы с механическими передачами, масло в редукторе меняется раз в пол года.

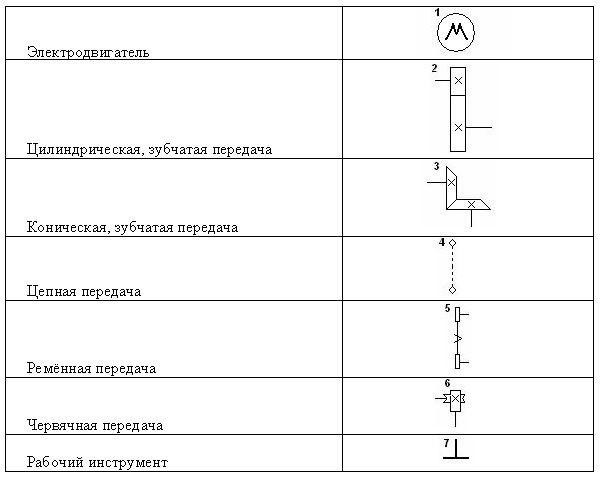

ТАБЛИЦА №1 «Обозначения механических
передач на схемах
ТЕМА № 3. ЭЛЕКТРОСИЛОВОЕ ОБОРУДОВАНИЕ.
Вопросы: 1. Приборы ручного управления
2.Приборы дистанционного управления
3. Приборы защиты
I. Приборы ручного управления подразделяют на: рубильники, пакетные выключатели и переключатели, кнопочные выключатели и штепсельные разъемы.
1
).
Рубильники. Предназначены для включения
и выключения зданий, цехов, групп
оборудования. Состоит из:
Неподвижные контакты
Источник тока
Подвижные контакты
Ручка
Предохранитель
Машина (токоприемник)
Основание
Кожух (крышка)
П/Д.: Поворачивают ручку рубильника. При замыкании контактов от источника тока, электрический ток проходит через неподвижные контакты, подвижные контакты, предохранители и на токоприемник. Токоприемник работает. При размыкании контактов – токоприемник не работает.
Применяется для включения электроснабжения в зданиях, цехах, отдельных единицах оборудования.
2). Пакетные выключатели и переключатели. Пакетные выключатели предназначены для включения и выключения механического оборудования (два положения ручки: вкл. И выкл.). Пакетные переключатели – для изменения мощности нагрева теплового оборудования (несколько положений: 0,1,2,3). Состоят из:
1.Электроизоляционные шайбы, стянутые шпильками в пакет 2.Ручка, которая перемещает подвижные контакты 3.Неподвижные контакты |
|
П/Д. При повороте ручки, положение включено, подвижные контакты замыкаются с неподвижными и токоприемник работает. При положении «выключено», контакты разомкнуты, токоприемник отключен.
Применяется в мясорубках и любых механических машинах – пакетные выключатели.
Применяются в электроплитах – пакетные переключатели.
3
).
Кнопочный выключатель. Предназначен
для включения и выключения токоприемников.
Состоит из:
1.Кнопка «ПУСК»
2.Кнопка «СТОП»
3.Корпус
Кнопки 1 и 2 соединены защелкой. Отдельный кнопочный элемент состоит из кнопки с пружиной подвижных и неподвижных контактов.
П/Д. При нажатии на кнопку «ПУСК», пружина сжимается, контакты замыкаются, токоприемник работает. При нажатии на кнопку «СТОП» защелка освобождает контакты, а пружина возвращает кнопку в исходное положение. Токоприемник отключен.
Используется в машинах и аппаратах.
4
).
Штепсельные разъемы. Предназначены
для включения переносных и передвижных
токоприемников.
Состоит из:
1.Вилка
2.Розетка
П/Д. При подключении электроприемника к сети штепсельной вилкой, контакты замыкаются, токоприемник работает. Бывают однофазные (220 В) и трехфазные (380 В). Провод заземления (контакт) более длинный.
Применяются в передвижных и переносных токоприемниках.
