4. Розробка технічного проекту
4.1. Визначаємо вихідні дані для побудови креслень деталей виробу та розмірні характеристики:
Назва |
Розміри (мм) |
Кількість |
Матеріал |
||
Кришка тумби |
1200х420 |
1 |
ДСП |
||
Основа тумби |
1200х420 |
1 |
ДСП |
||
Відкриті полички |
780х270 |
2 |
ДСП |
||
Полички тумбочок |
270х270 |
4 |
ДСП |
||
Зовні стійки |
750х275 |
2 |
ДСП |
||
Боковини тумбочок |
630х270 |
4 |
ДСП |
||
Ручки |
80х40х2 |
2 |
Метал |
||
Ніжки-ролики |
45х35 |
3 |
Стандартні покупні |
||
Стійки кришки |
120х40х40 |
2 |
Деревина |
||
Кришки тумбочок |
270х270 |
2 |
ДСП |
||
Двері тумбочок |
630х50 – ДСП 630х190х3 - скло |
2 |
ДСП, скло |
||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|||||||||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
|
|
|
|
|
Літ. |
Маса |
Масштаб |
|||
Змн. |
Арк. |
№ Докум. |
Підпис |
Дата |
|
|
|
|
|
||
Розроб. |
|
|
|
||||||||
Перевр. |
|
|
|
||||||||
Т.Контр. |
|
|
|
Арк. |
Аркушів |
||||||
Ре ценз. |
|
|
|
|
|
||||||
Н.Контр. |
|
|
|
||||||||
Затверд. |
|
|
|
||||||||
Практична робота.
Виконання декількох варіантів проектних пропозиції запропонованого об’єкту .
Виконання дизайн-проекту об’єкту технологічної діяльності у техніці графіки, у вигляді макету або моделі.
Розробити анкету для проведення експертизи нескладного побутового виробу.

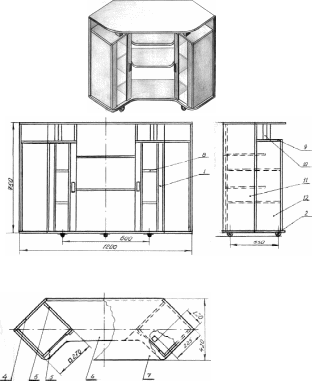

3 Виконання складального креслення на об’єкт проектування.
4 Виконання аксонометричного зображення об’єкту проектування.
5 Виконання робочих креслень.
Д/завдання: с. 102-125 ( 106-121 уч). Зробити креслення виробу, опис, з аналізом ( за темою).
Прибирання.
Урок:6.6
Тема: Економічне обґрунтування проекту.
Поняття прибутку та послідовності його розподілу. Поняття собівартості. Визначення собівартості проекту. Шляхи зниження собівартості. Формування ринкової ціни кінцевого продукту даного проекту (матеріального чи інтелектуального).
Шляхи економії матеріальних ресурсів проекту (підвищення якості об’єктів проектування, зменшення ваги, багаторазове використання деяких матеріалів тощо).
Мета: -навчити: навчити виконувати економічне обґрунтування проектної документації, ознайомити зі шляхами економії матеріальних ресурсів;
-розвити: навички використовувати набуті знання при складанні проектної документації;
-виховувати: акуратність, старанність, увагу, обширне мислення, вміння прогнозувати.
Обладнання: підручник, зошит, набір для креслярських робіт, аркуш А4.
