1.12. Транспортири

Т ранспортир – інструмент для побудови, ділення та вимірювання кутів на кресленнях. Його схематичну будову показано на рис. 1.12.1, з якої видно, що він складається з півкола (лімба), розділеного на 180 частин (градусів) і щільно сполученої з кінцями лімба лінійки, на якій розміщено поперечний масштаб.

Т

Рис. 1.12.1 – транспортир

ранспортири виготовляють з металу та пластмаси. Кращими вважаються ті, що виконані з міді або мельхіору.

Зберігають їх у підвішеному стані, подібно до трикутників і рейсшини.

1.13. Сучасні інструменти

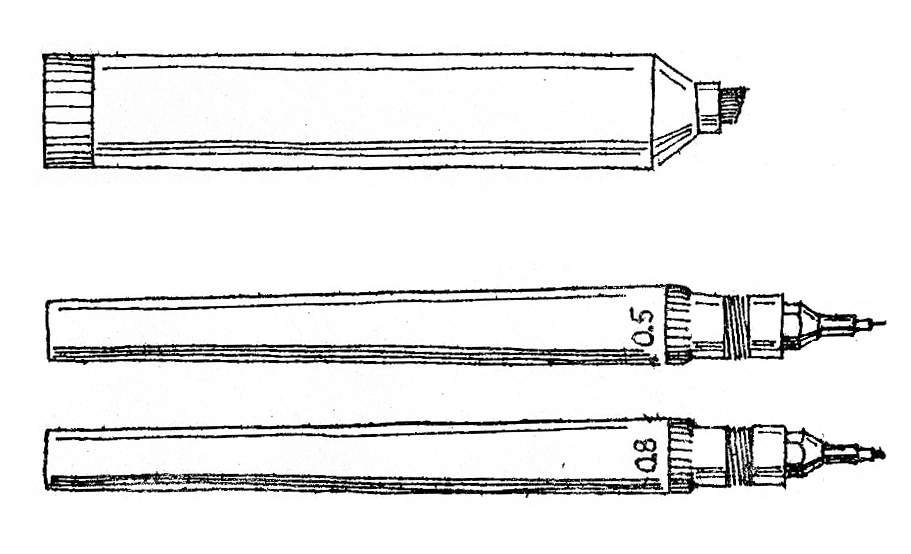

Сучасними інструментами є графос (самописна ручка з перовими та трубчастими насадками), фломастер (балон з друкарською фарбою, фетровий наконечник, що вбирає), рапідограф (калібрована трубочка з голкою та балончиком для туші). Всі ці інструменти зображені на рис. 1.13.1. Вони призначені для зображення ліній однієї товщини.

ФЛОМАСТЕР

РАПІДОГРАФ

Рис. 1.13.1 – інструменти

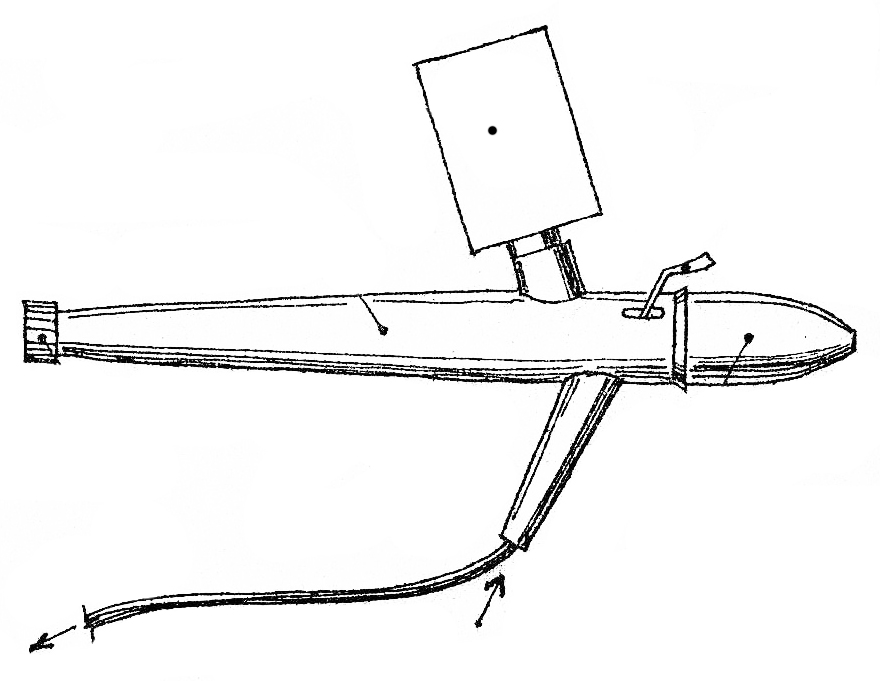

Лінії, проведені цими інструментами, досить важко виправити, оскільки для цього потрібно зрізати зображення з паперу або закрити шаром білил. Тому при роботі з даними інструментами потрібно володіти певними навичками, мати підвищену увагу. До сучасних інструментів відносять й аерограф – інструмент для нанесення барвника набризком (рис. 1.13.2).

РЕЗЕРВУАР ДЛЯ ФАРБИ

ПЕДАЛЬ ПОДАЧІ ФАРБИ

ГІЛЬЗА

ГВИНТ ДЛЯ РЕГУЛЯЦІЇ

З ОВНІШНЄ СОПЛО

(ФОРСУНКА)

ДО КОМПРЕСОРА

ПОДАННЯ СВІЖОГО ПОВІТРЯ

Рис. 1.13.2 – аерограф

Це мініатюрна форсунка, скомпонована з невеликим резервуаром для фарби та з'єднана шлангом з джерелом стисненого повітря – компресором або балоном.

У комплекті до всіх сучасних інструментів є інструкції по догляду та зберіганню, з якими потрібно уважно ознайомитися перед початком роботи.

Слід зазначити, що освоювати навички використання сучасних інструментів доцільно після ознайомлення з технікою звичайного олівця, пера, рейсфедера, пензля. Передчасне використання сучасних інструментів негативно позначається на якості графіки. Вона стає сухою та примітивною, позбавленою гнучкості та точності.

2. Матеріали

Усі матеріали, що використовуються в архітектурному проектуванні, можна об'єднати у дві групи: м'які матеріали та матеріали для графічних, оздоблювальних робіт і живопису. Від вибору матеріалів і вміння працювати з ним залежить якість виконання проекту.

До м'яких матеріалів відносяться калька, картон і папір; до другої групи – акварель, гуаш, темпера, туш.

2.1. Папір

Папір являє собою тонкий листовий матеріал, основа якого – переплетені та скріплені клеючими речовинами рослинні волокна.

За призначенням папір буває креслярський, для малювання, декоративний, обгортковий, спеціальний, для писання, той, що вбирає вологу. Його випускають в основному машинного відливу, рулонний та в аркушах (форматний).

Креслярський папір вищого ґатунку виготовляється з ганчіркової маси або бавовни способом ручного відливу та називається ватманом. Листи ватману мають шершаву поверхню та застосовуються для високоякісних оздоблювальних робіт.

Найбільшого поширення набув креслярський папір машинного відливу – напівватман, що виготовляється з суміші ганчіркової маси та целюлози, добре проклеєний, щільний, що має з одного боку шершаву, а з іншого – більш гладку поверхню. Для виконання різних робіт використовують шершаву поверхню.

Папір для малювання виготовляється в основному із стовідсотковою целюлози (звичайний), а також із суміші ганчіркової маси та целюлози (вищий). Він дещо тонший за креслярський, але цілком придатний для виконання креслярсько-оздоблювальних робіт.
