Вопрос 3. Практика. Определить глубину укрытия.

Для определения глубины укрытия (рис. 2): наносят на карту точку стояния основного орудия (ОП) и точку возможного наиболее высоко расположенного наблюдательного пункта противника (НП);

Рис.2. Порядок работы на карте

соединяют нанесенные точки ОП и НП прямой линией, на которой отмечают наиболее высокую точку гребня укрытия (ГУ);

определяют по карте расстояние от огневой позиции до гребня укрытия d_гр и расстояние от гребня укрытия до наблюдательного пункта противника Д;

определяют абсолютные высоты огневой позиции h_оп, наблюдательного пункта h_нп и гребня укрытия h_гр;

рассчитывают превышение наблюдательного пункта ∆h_нп и гребня укрытия ∆h_гр над огневой позицией по формулам:

∆h_нп = h_нп - h_оп и ∆h_гр = h_гр - h_оп .

Расчет глубины укрытия выполняют аналитическим или графическим способом.

Расчет глубины укрытия Г_укр аналитическим способом осуществляют по формуле

d_гр

Г_укр = ∆h_гр - (∆h_нп - ∆h_гр) —,

Д

где ∆h_гр —превышение гребня укрытия над горизонтом орудия, м;

∆h_нп — превышение возможного наблюдательного пункта противника над горизонтом орудия, м;

d_гр — расстояние от орудия до гребня укрытия по горизонту, м;

Д — расстояние от гребня укрытия до возможного наблюдательного пункта противника, м.

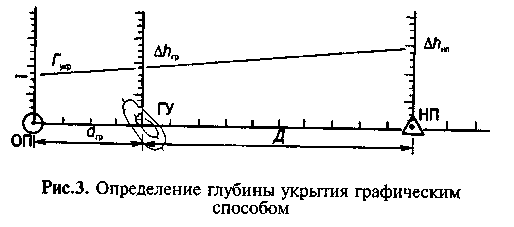

При определении глубины укрытия Г_укр графическим способом (рис. 3):

на листе бумаги проводят горизонтальную линию;

на горизонтальной линии наносят точку ОП, в избранном масштабе по измеренным по карте d_гр и Д наносят точки ГУ и НП;

из точек ОП, ГУ, НП восстанавливают перпендикуляры к горизонтальной линии, соединяющей эти точки;

откладывают на перпендикулярах из точек ГУ и НП в избранном масштабе отрезки, соответствующие А/ггр и А/гнп;

проводят через верхние концы отрезков Д/г^, и ДАНП прямую линию до пересечения ее с перпендикуляром, восстановленным из точки ОП;

измеряют длину отрезка от точки ОП до точки пересечения с прямой линией и в соответствии с принятым масштабом определяют глубину укрытия.

Билет 15

1. Сущность пристрелки по нзр. Условия перехода к стрельбе на поражение.

96. Пристрелку начинают одиночным выстрелом на исчисленных установках. Если при первом выстреле измерено только боковое отклонение разрыва, выводят разрыв на линию наблюдения, принимая отклонение по дальности равным нулю.

Получив знак, принимают разрыв перелетным (недолетным) по линии наблюдения на величину первой вилки, равной 8 Вд, с округлением до величины кратной четному числу . Вводят корректуры с учетом измеренного отклонения разрыва по направлению, сопровождая изменение дальности корректурой направления на шаг угломера, и назначают следующий выстрел. В зависимости от отклонения разрыва от цели по дальности величина первой вилки может быть уменьшена или увеличена.

Так поступают до получения разрыва противоположного знака. После чего вводят корректуры, принимая отклонение разрыва по линии наблюдения в два раза меньше принятого предыдущего отклонения, и, если нужно, продолжают пристрелку.

97. К стрельбе на поражение переходят после введения корректуры на принятое отклонение разрывов по линии наблюдения, равное не более чем:

2 Вд – при стрельбе по целям глубиной менее 100 м;

4 Вд – при стрельбе по целям глубиной 100 м и более.

К стрельбе на поражение также переходят, если в ходе пристрелки получено попадание в цель. При попадании в групповую цель вводят корректуры с учетом измеренного отклонения разрыва по направлению и глазомерной оценки отклонения разрыва по дальности от центра цели, а при разрыве снаряда вблизи дальней или ближней ее границы принимают разрыв соответственно перелетным или недолетным на величину, равную 1/2 глубины цели.
