4.3. Метод столбчатых диаграмм.

Используется для анализа нескольких переменных одновременно. Это соотношение можно просматривать по всему окну Карты.

4.3.1. Сделать слой тематической карты - диапазоны не видимым и закрыть окно Легенды.

4.3.2. Выполнить команду Карта> Создать тематическую Карту

диалог "Создание тематической карты - Шаг 1 из 3".

4.3.3. Выбрать: Тип - кнопка "Столбчатая", Имя шаблона – «Столбчатая картодиаграмма, стандартная»

4.3.4. кнопка "Далее" - диалог "Создание тематической карты - Шаг 2 из 3".

4.3.5. Выбрать таблицу, по которой Вы строите тематическую Карту, и выбрать поля Рор_1994 и Рор_Fem, которые последовательно, используя кнопку «Добавить» занести в окно «Поля для диаграммы».

4.3.6. кнопка "Далее" - диалог "Создание тематической карты - Шаг 3 из 3".

4.3.7.кнопка "Стили" - диалог "Настройка столбчатой картодиаграммы". В этом диалоговом окне установите: Тип диаграммы – «Подряд», Градуировка – «Линейная». Установите размеры графика в полях "Высота" и "Ширина", а также в поле «Для» введите число единиц измерения. Кнопка "ОК" вернет Вас к диалогу «Создание тематической карты - Шаг 3 из 3».

4.3.8. кнопка «Легенда» - диалог «Настройка легенды». В легенде указать заголовок и подзаголовок, надписи выполнить на русском регистре, изменив стиль текста.

"ОК" - настроить карту в соответствии со сделанный изменениями и вернуться к диалогу "Условное выделение - Шаг 3 из 3".

4.3.9. Нажмите "ОК".

4.4. Метод круговых диаграмм

Позволяет анализировать значения нескольких тематических переменных одновременно. На такой карте значения переменных определяют величину соответствующего сегмента диаграммы. Его можно сравнивать с другими сегментами в той же диаграмме или с аналогичными сегментами в других диаграммах.

Сделать предыдущий слой тематической карты не видимым и закрыть окно Легенды. Выбрать тип создаваемой тематической карты и имя шаблона на шаге 1 из 3. На шаге 2 из 3 выбрать таблицу и ее поля, по которым строим тематическую карту (Рор_1994 и Рор_Urban). На шаге 3 из 3 при выборе настроек по кнопке "Стили" установить значения в полях «Диаметр» и «для суммы». Выполнить выход в шаг 3 из 3 и в диалоге «Настройка легенды» указать заголовок и подзаголовок, надписи выполнить на русском регистре, изменив стиль текста. Выполнить построение из шага 3 из 3.

Все созданные тематические Карты сохранить в рабочем наборе RN_4.

Задание №5.

Группировка объектов на карте в регионы или территории

Одной из весьма распространенных задач, решаемых с помощью MapInfo, является районирование – группировка объектов на карте в районы или территории. Функция районирования позволяет создавать новые районы, перепланировать существующее районирование, динамически отображая изменение конфигурации районов и на ходу пересчитывая соответствующие им числовые данные, что существенно расширяет возможности территориального анализа, планирования и процесса принятия решений.

5.1. Создать районы для анализа численности населения по каждому из континентов.

5.1.1. Открыть таблицу World_4.tab в окне Карты на весь экран.

5.1.2. Выполнить команду Окно>Районирование

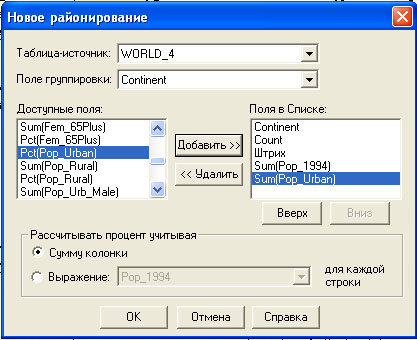

В диалоге "Новое районирование" выбрать: в окне: - "Таблица - источник" –

World_4

-"Поле группировки" - Continent

-"Доступные поля" - Sum(Рор_1994) - Sum(Рор_Urban),

нажимая кнопку "Добавить" в диалоговом окне, после каждой выборки в окошке

" Доступные поля".

- Нажать "ОК"

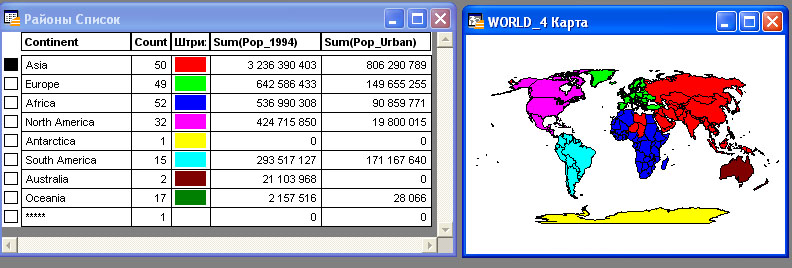

МарInfo создаст карту методом индивидуальных значений и покажет список районов. В списке районов перечислены все группы, созданные для данной таблицы, число записей в каждом районе, а также колонки, содержащие вычисляемые обобщенные данные для районов.

5.1.3. Выбрать изменяемый район, т. е. тот, в который переносятся все указанные Вами объекты, принадлежащие другим районам. Выбрать изменяемый район можно одним из следующих способов:

a) выбрать запись в окне Районы Список;

b) выбрать объект в окне Карты, сделать активным окно Районы Список и выполнить команду Районирование>Выбрать изменяемый район на Карте;

c) выбрать объект на Карте, сделать активным окно Районы Список, используя кнопку Панели Операции - выбрать изменяемую группу на Карте. Сообщение об изменяемой группе показывается в строке сообщений.

5.1.4. Выбрать на Карте объект - нарисованный материк, который Вы должны перенести в изменяемую группу (-стрелка). Для выбора нескольких объектов одновременно держите нажатой клавишу Shift. Посмотрите, как изменились значения в списке районов.

5.1.5. Перенесите объект в изменяемую группу. Для этого нужно:

- сделать активным окно Список Районов;

- выполнить команду Геогруппы>Добавить выборку к району, или нажать кнопку на панели Операции - добавить выборку к району.

5.1.6. Расположить группы по алфавиту в окне Районы Список :

команда Районирование>Настройки. В диалоге "Показ Районов" выбрать

по алфавиту, нажать кнопку "ОК".

5.1.7. Сохранить результаты работы в Рабочем наборе Rn_5_1

5.1.8. Завершить работу с районом. Для этого просто закройте окно Районы Список (верхняя левая кнопка).
