Маршрут «Уктусский массив».

Инженерно геологическая съемка (Уктусские горы)

Главная цель:

Получение полных и достоверных геологических документов, для строительства железной дороги в этом районе. Включает в себя комплексное изучение территории. Производится в определенном масштабе: 1:10000

Задачи съемки:

1. Изучение геологического строения местности (состав, строение и условия залегания горных пород в земной коре).

2. Изучение рельефа и его описание.

3. Изучение гидрогеологических условий местности.

4. Изучение территории по пикетам.

5. Изучение и документации обнажения горных пород (описание степени выветрелости и трещиноватости горных пород, их мощность, возраст, тектонические особенности).

6. Изучение и описание геологических процессов и явлений.

7. Взятие образцов с точек наблюдения, их описание и составление каталогов.

8. Составление отчета. Заключение. Список литературы.

Уктусский массив.

Наиболее интересными из массивов является Уктусский дунит-клинопироксенит-габбровый массив, который расположен на южной окраине Екатеринбурга и слагает денудационную возвышенность с превышением около 60м над уровнем реки Исеть. Массив имеет в плане овальную форму и залегает среди вулканогенно-осадочных толщ предположительно силурийского возраста. Массив слагают интрузивные породы – пироксениты, дуниты и габбро. Дуниты образуют три обособленных тела – южное, центральное и северное. Габбро отделены от дунитов полем пироксенитов и слагают восточную часть массива.

В пределах описываемого участка проявляются также многочисленные экзогенные процессы и их продукты. Особенности строения данного участка является широкое проявление процессов речной деятельности с развитием разных типов террас.

Река Патрушиха. Ширина реки 10м, глубина 0,5м. Берега слабозаболоченные, пологие, дно каменистое, илистое. Скорость течения реки спокойная. Весной разливается в среднем на 1м.

Описание маршрута

Маршрут начинается в поселке Уктус на правом берегу реки Исети, в устьевой части р. Патрушихи на правом берегу, южной окраины города Екатеринбурга. В геологическом отношении район располагантся в районе Уктусских гор. Уктусские горы представляют собой денудационную возвышенность, сложенная интрузивными породами (пироксиниты, габбро и дуниты).Данные породы залегают среди вулкагенно-осадочных толщ, предположительно силурийского возраста. площадьюмассива 50 км². Маршрут проходил в юго-западном направлении с описанием точек наблюдений.

Ведется пикетное описание маршрута (ПК0 – ПК11), расстояние между пикетами определяется масштабом съемки (100 метров),на протяжении маршрута между пикетами описываются все инженерно-геологические объекты (осыпные и оползневые процессы, техногенные объекты, изменение рельефа, заболоченные места) с точной привязкой к предыдущему пикету.

ПК №0

Слева от дороги возвышенность, уклон 35^о, территория задернована, геологические процессы не наблюдаются. Справа грунтовая дорога спускается к реке Патрушиха, территория задернована, наблюдаются выходы скальных пород, рельф не выраженный, монотонный, правый берег реки скальный, сложен массивными скальными породами. Взят образец №1 с поверхности на расстоянии 15м (дунит – минеральный состав: оливин +примеси; структура мелкозернистая, текстура массивная, выветрелое).

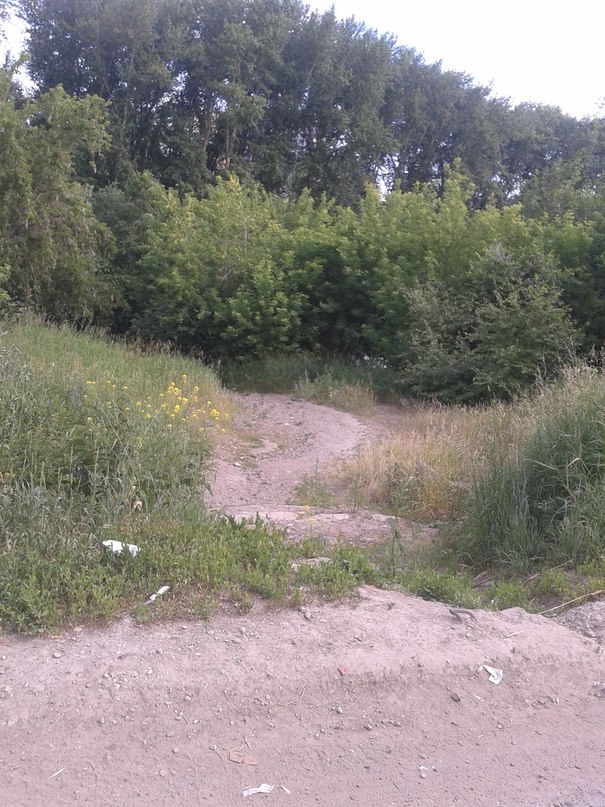

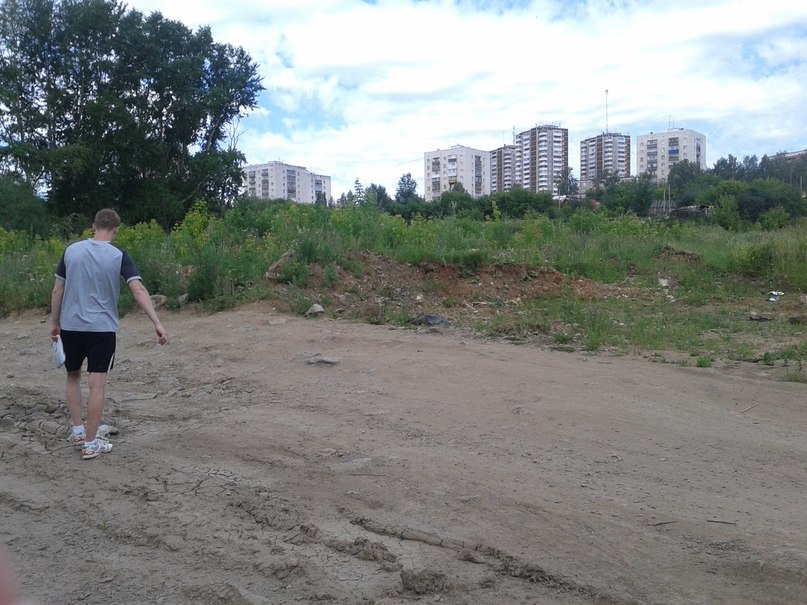

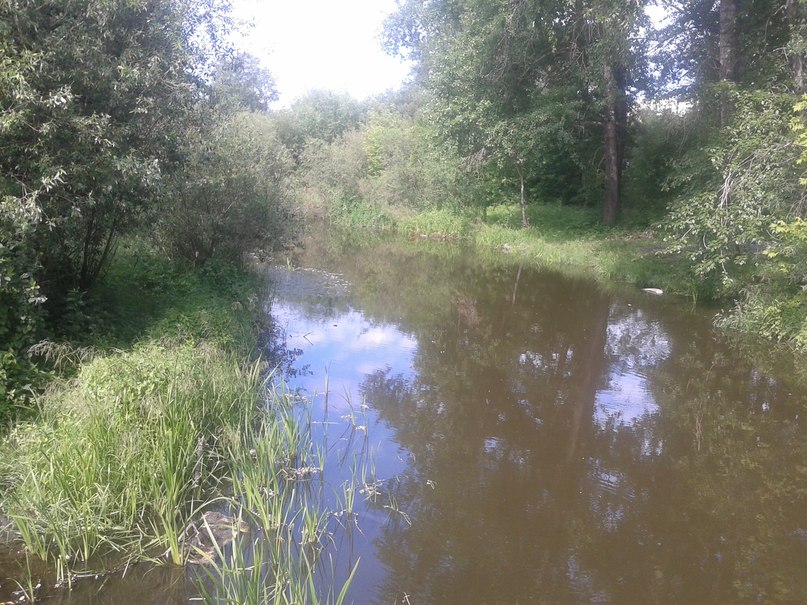

Фото 1- спуск к реке Фото 2- река Патрушиха

ПК 0+83м

Выход скальных пород на поверхность. Взят образец №2 на расстоянии 5м от дороги (пироксенит – минеральный состав: роговая обманка+оливин+примеси; структура мелкозернистая, текстура массивная, степень выветрелости средняя).

ПК №1

Территория задернована, наблюдается выход горных пород, наблюдаются элювиальные отложения, взят образец №3 на расстоянии 19м (пироксенит – минеральный состав: роговая обманка+оливин+примеси; структура мелкозернистая, текстура массивная, степень выветрелости средняя).

Слева сильно выраженный уклон 55-60^о, лощина на расстоянии 11,9, мощность осадочных отложений 0,3м. Продольный скальный массив сложен пироксенитами, у реки мощность осадочных отложений увеличивается до 0,5м.

Справа наличие техногенных отложений, берега пологие не заболоченные, дно илистое, скорость течения реки увеличивается, река становится шире.

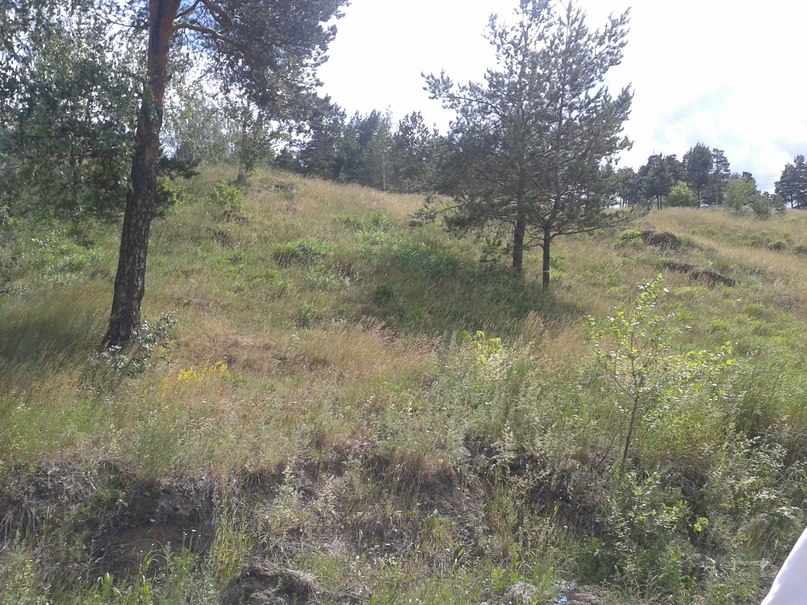

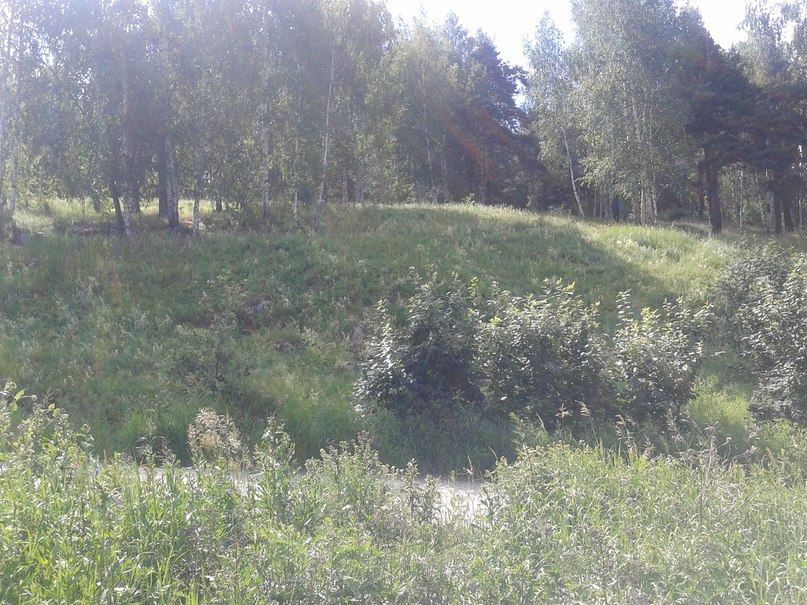

Фото 3- холм

ПК №1+51м

Территория закрыта, негативных геологических процессов не наблюдается. Развилка дороги. Справа от дороги на расстоянии протекает река, дно песчаное, скорость течения реки увеличивается, ширина 15м, глубина 0,5м, левый берег пологий, правый берег имеет уклон 35^о.

ПК №2

Территория задернована, направление маршрута меняется на юго-западное.

Справа обширная пойма, река удаляется, состав поймы: песок, глина, гравий, дресва.

Слева канава 2,5*3*1,5м

Фото 4- канава

ПК №2+61м

Река максимально отдаляется.

ПК №3

Территория сложена пироксенитами, негативные процессы не наблюдаются, еденичные выходы горных пород такие как пироксениты.

Справа обширная пойма на расстоянии 100-200м, пойма водонасыщенная, породы (глина, песок, гравий, галька)

ПК №3+50м

На расстояние 10 метров слева от дороги находится газопровод.

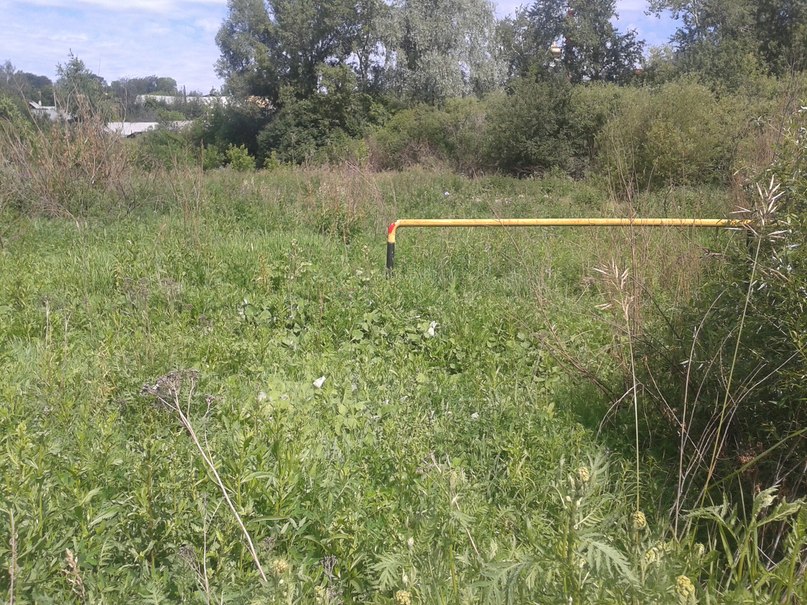

Фото 5 - газопровод

ПК №3+89м

Слева от дороги находится болото диаметром 5-6 м, площадью 16м² до уклона борта 20^о, на поверхности имеет смешанный лес.

Правый берег реки пологий, левый берег крутой.

ПК №4

Ширина дороги 7,2м, расстояние до строения 11,2м, в геологическом отношении территория заболочена, масштабы заболоченности 15м².

Справа задернованная территория, состав поймы не меняется.

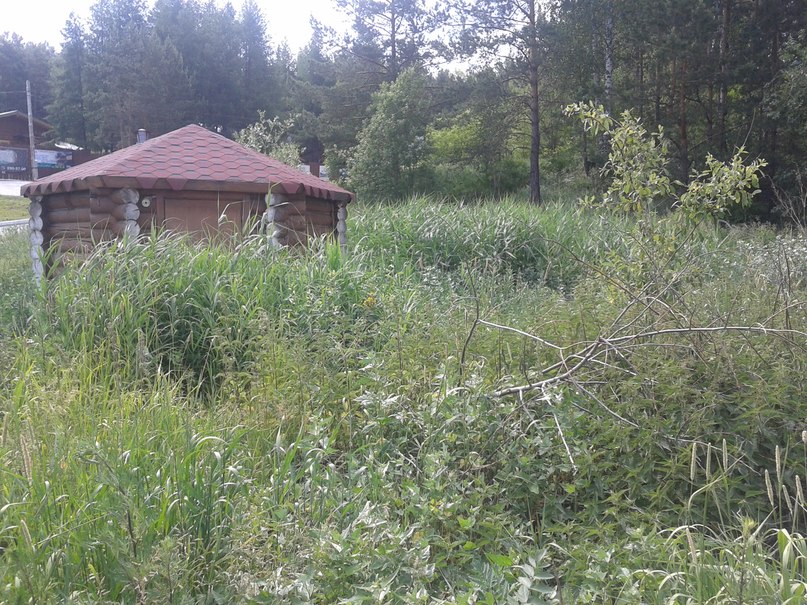

Фото 6- сруб возле болота

ПК №5

Наблюдаются техногенные отложения, их максимальная высота 1,5м, территория задернована, провальных процессов не наблюдается, выхода горных пород нет. Единичный выход горных пород, откуда и был взят образец №4 на расстоянии 15м от дороги (пироксенит – минеральный состав: роговая обманка+оливин+примеси; структура мелкозернистая, текстура массивная, состояние выветрелое).

Фото 7 - техногенные отложения

ПК №6

Территория задернована.

Слева уклон 60-65^о, на расстоянии 6м от дороги находится проросший смешанный лес.

Справа обширная пойма, у реки правый берег пологий, левый – крутой. До реки 80м.

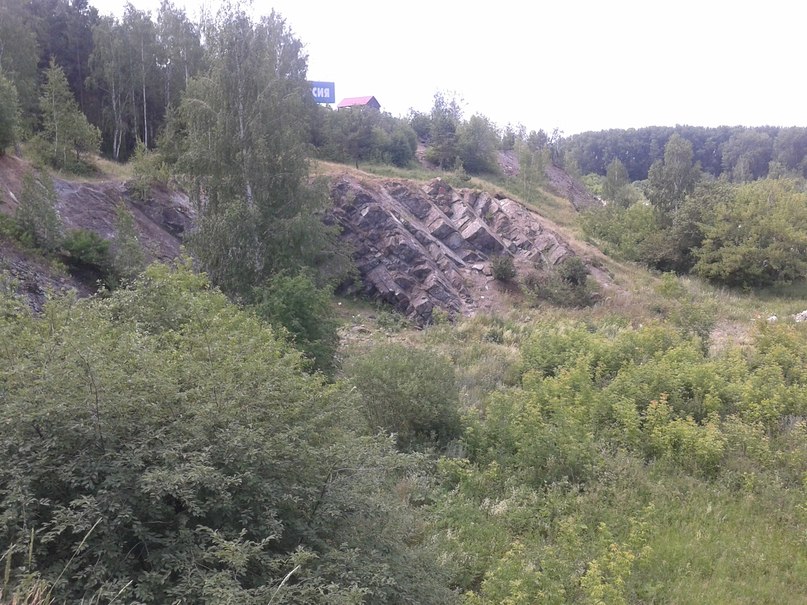

Фото 8 – скальные выходы дунитов в карьере №1

ПК №6+49м

По ходу движения находится карьер 60*18*12м, по разработке дунитов черного цвета зеленоватого оттенка, высота бортов 10-12м, породы с поверхности сильно выветрелые, трещинноватые. Взят образец №5 на расстоянии 23м от дороги (дунит – минеральный состав: оливин +примеси; структура мелкозернистая, текстура массивная, состояние выветрелое).

Наблюдаются процессы выветривания и обрушения. Элементы залегания горных пород ( дунитов) в карьере.

Таблица 1 – Элементы залегания горный пород

Азимут простирания, о	Азимут падения, о	Угол падения, о
32	124	48
22	120	47
23	120	46

ПК №7

Окончание карьера. Территория задернована.

Справа от дороги речка удалена на расстоянии 37м. Берега пологие.

ПК №7+27м

Начало осыпного склона протяженностью 112,5, высотой 55,8м, угол 41^о. Состав рыхлых отложений: дресва, гравий, песок, глыбы.

Справа река имеет пологий левый берег и слегка крутой правый берег высотой 3м, имеется небольшой порог, скорость течения реки не изменяется, глубина 0,7.

Взят образец №6 и №7 на расстоянии 15м от дороги, которая явилась дунитами (минеральный состав: оливин +примеси; структура мелкозернистая, текстура массивная, состояние выветрелое).

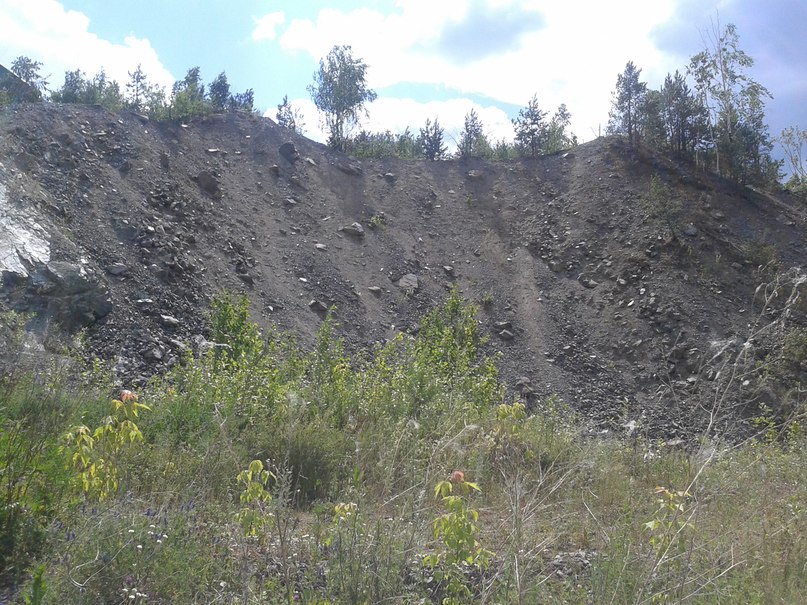

Фото 9 – осыпной склон

ПК №8

Данная территория слабо задернована, слева от дороги осыпной склон, наблюдаются активные осыпные процессы, порода представляется дунитами, провальных процессов не наблюдается. От дороги до грунта осыпного 15,5м, наблюдается осыпной процесс, провальных процессов не наблюдается.

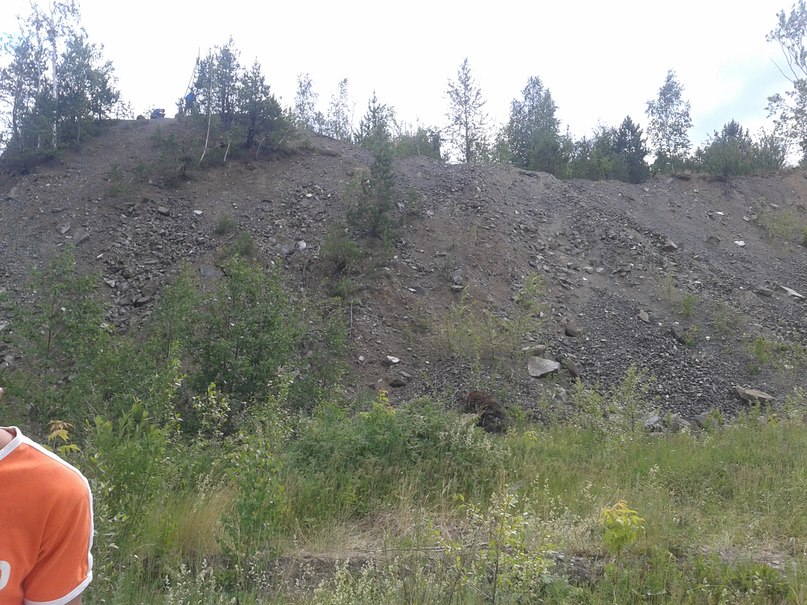

Фото 10 - осыпной склон

ПК №8+35м

Территория задернована, наблюдаются единичные выходы скальных пород, рельеф холмистый 35-40^о, наблюдается окончание осыпного склона протяженностью 35м, расстояние от дороги до склона 9м.

ПК №9

Территория задернована, наблюдается выход скальных пород.

Слева находится склон с углом наклона 30-35^о, на нем находится смешанный лес.

Справа – техногенные отвалы высотой 3,5м, которые состоят из строительного мусора, они находятся на расстоянии 10м от дороги. Взят образец №8 на расстоянии 15м от дороги, дунит– минеральный состав: оливин +примеси; структура мелкозернистая, текстура массивная, состояние выветрелое.

Фото 11 - холм

ПК №9+80м

По ходу движения находится карьер 35*45*20м, в карьере скрыты дуниты, высота бортов до 15м, породы с поверхности сильно выветрелые, трещиноватые. Взят образец №9 на расстоянии 3м (дунит – оливин +примеси; мелкозернистый, массивный, выветрелый).

Наблюдаются процессы выветривания и обрушения. Элементы залегания пород в земной коре измеряются горным компасом.

Таблица 2 – Элементы залегания горный пород

Азимут простирания, о	Азимут падения, о	Угол падения, о
108	58	72

Ярковыраженные зеркала скольжения на поверхности разработанного карьера, наблюдается небольшой процесс осыпания, доказательством чего является дресва и щебень.

Возможность использования породы, как строительного материала. Направление движения меняется на юго-восточное.

ПК №10

Развилка дороги, карьер находится на расстоянии 28м от дороги, территория задернована, провальных процессов не наблюдается.

Справа река, ее правый берег задернован, заболочен.

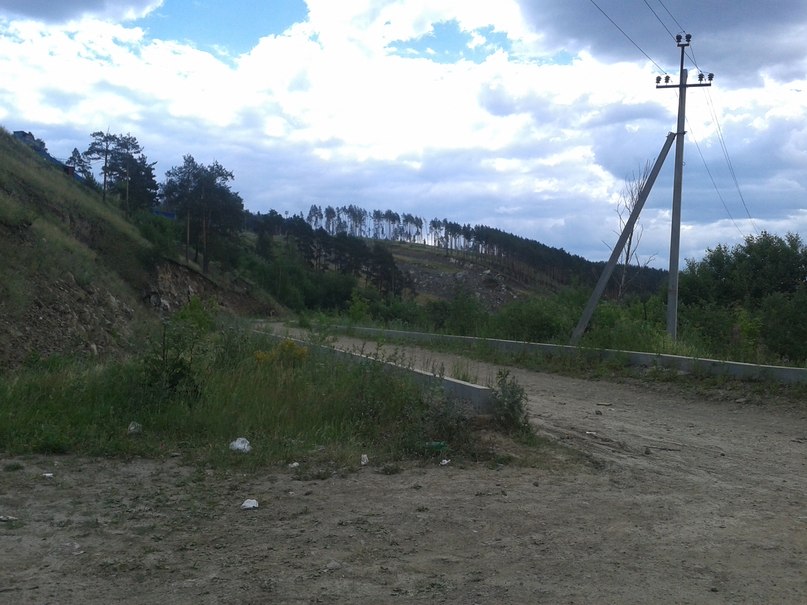

Фото 12 – развилка дороги

ПК №10+77

Окончание карьера.

ПК №11

Слева от дороги наблюдаем естественный геологический разрез (образованный при строительстве дороги). Порода сильно трещиноватая и химически выветрелая. Мощность дернистого слоя составляет около 50см. Осадочные породы (глина, щебень) – 120см, скальные породы – 430см, видимый массив составляет примерно 6м.

Справа о дороги находится река на расстоянии 6м от дороги, глубина реки 1,5м, дно илистое, каменистое, берега пологие.

Взят образец №10 на расстоянии 2м от дороги (дунит - минеральный состав: оливин +примеси; структура мелкозернистая, текстура массивная, состояние выветрелое).

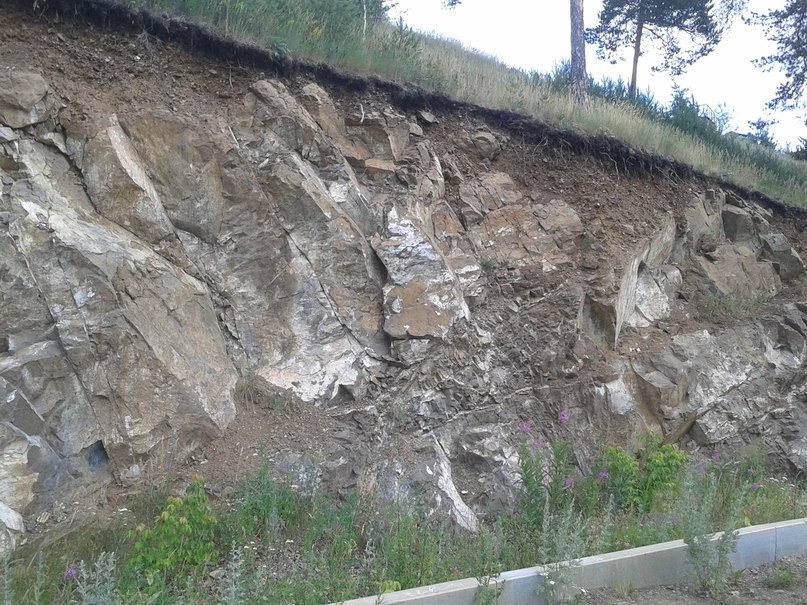

Фото 13 – срезанный при строительстве склон

Окончание маршрута. Время 13³⁶.

ПРИЛОЖЕНИЕ
