14. Работа регенеративной системы турбины на частичных нагрузках.
Регенеративный подогрев низкого давления => 3-5 0С, ПВД => 2,5 0С
=0*D(2,7-2,9),
Эта зависимость справедлива для чистых
поверхностей регенеративных подогревателей.
Обычно чище => ПВД, т.к перед ними
даэратор, а перед стоит БОУ (30% через неё
проходит). Поэтому добавляется коэффициент
учитывающий загрязнение подогревателя:
К1,0,
Р=*
К.
ПНД - К =1,12,
ПВД - К =1,23,
Сетевые К =56
Д
иаграмма
режимов по давлению регенеративной
системы.
«А»- опред. Режим работы «Д» (предельный режим), на 6-ом отборе. В этой точке «Д» переключается на 7-ой отбор.
К
оллектор
СН => P= PД.
В точке «В» Д переводят на коллектор
собственных нужд (СН). Можно перевести
Д в скользящий режим PД
– ск
PД= P6 -- по этому давлению скользим PД PДmin
Н
а

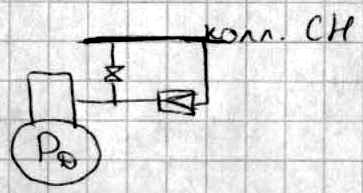

станции есть ещё один коллектор СН –
низкого давления (1,2). Если коллектора
СН низкого давления нет, то от основного
колл. СН отводится паропровод – на нём
РоУ
П
ВД
Слив дренажа
происходит каскадно сверху вниз из 6
ПВД в Д. Если Д находится в т. А или ниже
, то давление в Д больше или равно, чем
в 6-ом ПВД => слива нет => закупорка. В
этом случае ПВД 6 отключают по пару. При
работе на пост. Давлении ПВД 7 в т. В имеет
предел при работе на СК параметрах =>
т.С Ниже этих точек ПВД эксплуатировать
нельзя.
БЛ на случай аварии одного из ПВД. Если лопнет одна из трубок пит. Воды => возможен заброс воды в отсеки турбины. При поломке ПВД если не вкл БЛ, то будут большие гидравлические потери, уменьшение темп пит воды, всасывание пара в ПВД (накопление конденсата).
ПНД Все ПНД переходят поочерёдно в вакуумный режим (нежелательные присосы – больше => плохо влияют на процесс теплообмена => увеличение количества воздуха). Чтобы этого не было надо: сделать воздушные линии => отбирают пар из ПНД и сбрасывают в К.
П
ри
сильном снижении нагрузки (=0,25-0,4)
становятся большие присосы – в К
поступает много пара => не справляются
эжекторы => надо отключит ПНД (сначала
1-2-3..), 4 ый обычно оставляют работать.
«Воздушки» не зависят от работы ПНД у
них задвижек нет, они работают постоянно.
Ф-ла Стадола-Флюгеля работает сверху в
низ.
15. Работа конденсационной установки энергоблока на частичных нагрузках, выбор величины оптимального давления в конденсаторе.
Конденсатор – это холодный источник для реализации цикла Ренкина. Конденсация совершается в теплообменнике поверхностного типа.
Максимальный коэффициент теплопередачи обеспечивается за счет схемы «вода-металл-пар».
Существуют К смешивающего типа: имеет место контактное (объемное) охлаждение.
В этой схеме лучшие термодинамические характеристики
Основная хар-ка К:
Разница между темп-рой конденсата и темп-ры охлаждающе воды , т.е. недогрев.
Для
смешивающего
(
но необходимы жёсткие требования к
питат. воде).
(прямопропорц.
Мощности)
Еще есть воздушные К
Их применяют там, где есть проблемы с питательной водой. Их недостаток – размеры ( маленький коэф-т теплоотдачи – большие размеры). Они шумные.
Температура конденсации ( определяет величину термического КПД)
где
(определяют
техническое совершенство оборудования)
где t0
– задается, а tк
– управляемая величина на частичных
нагрузках.
- зависит от типа
топлива и котла (0,9 – 0,94). Т.е. коэффициент
несовершенства 0,06 – 0,1
- транспорта теплоты
0,98 – 0,985
- 0,7 – 0,85 (ЦВД 0,85 ;
РС 0,6)
-
Эл. в генераторе
0,985
(без потерь в К,
т.е. теплофик. цикла)
Тогда
получим
(соотв. на низкие
параметры и на ЭБ большой мощности на
сверхкритические параметры)
- ограничен температурой уходящих газов (иначе будет коррозия)
- на 95-96% достигает наивысшего значения
- имеет запас (для
различных идей по улучшению)
Балансовое уравнение трех «КУ»
1)
;
-
стационарный
2)
- охлажденная вода
неспособна конденсировать такое
количество пара (недоохлаждение)
,
Это динамический процесс
Характерен для летних режимов, когда при повышении темпер-ры окружающей среды повышается температура охлаждающей воды, следовательно нужно снижать нагрузку блока (К300 вынуждены снижать до 170 МВт)
Ограничение
иначе срабатывает
зашита. Прочностные характеристика
металла:
после ст.ЦНД
3)
(зимние режимы)
- переохлаждение
конденсата. Будем вынуждены отбирать
лишний пар для нагрева конденсата.
на нее не можем
воздействовать, т.к. надо менять мощность
;
Трубопроводы диаметром около 3 метров, поэтому сложно менять расход (очень тяжелые клапана, штоки , сёдла – десятки тонн – мощные ИМ). На входе насоса можно изменять угол атаки лопастей ( 10% от расхода). Поэтому расход охлаждающей воды оставляем постоянным.
(где к и кн это
номинальные и отн. расход пара в
конденсатор).
На
практике
ограничивается.
В этот процесс вмешивается охладитель эжекторов (отсос воздуха из К)
Воздух появляется из:
- «воздушное»
- неплотностей К
Отсюда получаем оптимальное Рк.
