5. Содержание отчета

1. Цель работы.

2. Детализированные схемы алгоритмов и тексты программ.

3. Полное имя и длина файла, использованного при измерении скорости передачи с использованием NC, а также значение эффективной скорости передачи.

4. Результаты измерений по пунктам 2, 4 и 5 – для 1-го и 2 – для 2-го и 3-го вариантов.

6. Контрольные вопросы и задания

1. Изобразите модель взаимодействия открытых систем OSI.

2. В чем состоит назначение каждого из уровней модели OSI?

3. Аргументировано соотнесите аппаратное и программное (использованное и разработанное) обеспечение с уровнями модели OSI.

4. Поясните сущность асинхронной передачи данных через последовательный порт.

5. Что такое протокол передачи данных?

6. Что такое контроль на чётность (нечётность)?

7. Что такое скорость и эффективная скорость передачи данных?

8. Каков порядок организации связи через последовательный порт RS-232?

9. Поясните работу всех операторов составленных программ.

Лабораторная работа n 2 поДготовка текстового документа в формате html цель работы

Изучение языка разметки гипертекста HTML и создание web−страницы

1. Пояснения к работе

Универсальный язык разметки гипертекста html (hyper text markup language) нашёл самое широкое распространение для представления в www (world wide web) web-страниц, электронных книг, презентаций и др.

Html не является языком программирования, так как он не содержит команд – главной компоненты любого языка программирования. Файлы с html −кодом представляют собой обычные текстовые файлы, которые может прочитать как человек, так и компьютер. Благодаря этому, разрабатывать Web-страницы можно в любой операционной системе, используя разнообразные приложения (Word, Far, NotePad, Windows Commander и др.).

Для просмотра Web-страниц, написанных на html, могут использоваться, например, браузеры типов Internet Explorer, Netscape Navigator или Opera. Для того чтобы браузер воспринимал содержимое текстового файла как html−код, его расширение должно быть .html или .htm.

Гипертекстовый документ состоит из заголовка head и тела body документа. Ниже на рис.1 приведён пример простейшего гипертекста и соответствующая ему web-страница.

Html является описательным языком разметки документов, в нем используются указатели разметки (теги). Теговая модель описывает документ как совокупность контейнеров, каждый из которых начинается и заканчивается тегами, то есть документ html представляет собой обычный АSСII−файл, с добавленными в него управляющими html−кодами (тегами). Текст тега заключается в угловые скобки ("<" и ">").

Для ряда тегов характерно наличие атрибутов, которые могут иметь конкретные значения, устанавливаемые для изменения функции тега. Атрибуты тега следуют за именем и отделяются друг от друга одним или несколькими знаками табуляции, пробелами или символами возврата к началу строки. Порядок записи атрибутов в теге значения не имеет. Значение атрибута, если таковое имеется, следует за знаком равенства, стоящим после имени атрибута. Если значение атрибута — одно слово или число, то его можно просто указать после знака равенства, не выделяя дополнительно. Все остальные значения необходимо заключать в одинарные или двойные кавычки, особенно если они содержат несколько разделенных пробелами слов. Длина значения атрибута ограничена 1024 символами. Регистр символов в именах тегов и атрибутов не учитывается, чего нельзя сказать о значениях атрибутов. Например, особенно важно использовать нужный регистр при вводе URL (Universe Resource Locator − унифицированный указатель ресурса), других документов в качестве значения атрибута href.

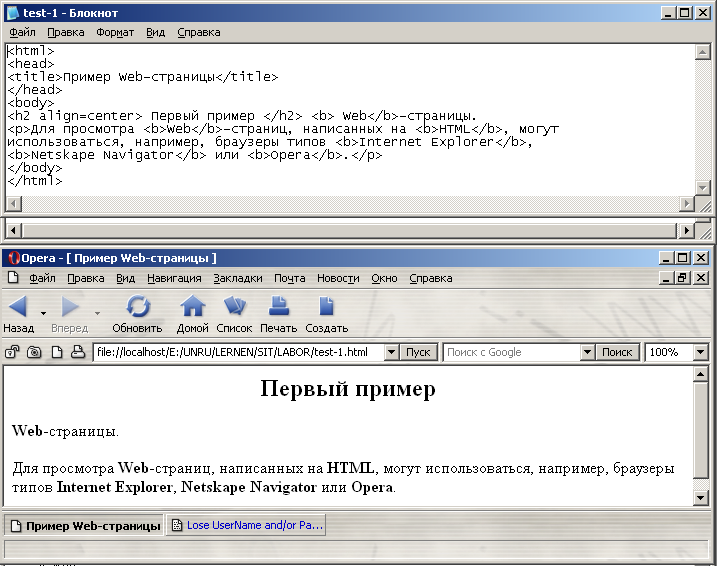

Рис. 1. Гипертекст и соответствующая ему web-страница

Чаще всего элементы разметки html или html−контейнеры состоят из начального и конечного компонентов, между которыми размещаются текст и другие элементы документа. Имя конечного тега идентично имени начального, но перед именем конечного тега ставится косая черта (/) (например, для тега стиля шрифта — курсив <i> закрывающая пара представляет собой </i>, а для тега заголовка <title> закрывающей парой будет </title>). Конечные теги никогда не содержат атрибутов. По своему значению теги близки к понятию скобок "begin/end" в универсальных языках программирования, которые задают области действия имен локальных переменных и т.п. Теги определяют область действия правил интерпретации текстовых документов.

Все теги html по их назначению и области действия можно разделить на следующие основные группы:

• определяющие структуру документа;

• оформление блоков гипертекста (параграфы, списки, таблицы, картинки);

• гипертекстовые ссылки и закладки;

• формы для организации диалога;

• вызов программ.

Рассмотрим синтаксис тегов некоторых из перечисленных групп.

Теги, определяющие структуру документа:

1. <html> …Вся страница html… </html>. Этими двумя тегами должна начинаться и заканчиваться web-страница.

2. <head> …Заголовок… </head>. Заголовок html−документа является необязательным элементом разметки. В него включают тег <title> и др.

3. <title> …Имя… </title>. Элемент разметки title служит для именования документа в World Wide Web и является необязательным элементом разметки. Роботы многих поисковых систем используют содержание элемента title для создания поискового образа документа. Слова из title попадают в индекс поисковой системы. Из этих соображений элемент title всегда рекомендуется использовать на страницах web-страницы.

4. <body> …Содержимое html страницы… </body>. Между этими двумя тегами располагается всё, что будет отображено на web-странице. Среди атрибутов тега <body> следует упомянуть bgcolor, который применяется для задания фона web-страницы. Он может, например, принимать значения: aqua, black, blue, gray, green, fuchsia, lime, maroon, navy, olive, purple, red, silver, teal, white, yellow и др.

Теги, оформляющие блоки гипертекста:

1. <p> …Содержимое абзаца… </p>. Создаётся абзац с пробелами до и после. Использовать закрывающий тег не обязательно, но рекомендуется. У тега <p> может быть всего один, отвечающий за выравнивание текста, аргумент Align, который принимает одно из четырёх значений: Left, Right, Center или Justify.

2. <h1> …Заголовок… </h1> − <h6> …Заголовок… </h6>. Этот тег делает заголовок жирным. Заголовки уровня 1 – больше, а заголовки уровня 6 – меньше, чем обычный текст. У этого тега может также быть всего один, отвечающий за выравнивание текста, аргумент Align (выравнивание). Align может принимать одно из следующих значений:

• left − выравнивание текста по левому краю (по умолчанию);

• right − выравнивание текста по правому краю;

• center − выравнивание текста по центру.

3. <br> − разрыв текущей строки и переход на следующую. Это одиночный тег.

4. <nobr> …Текст… </nobr> − не даёт возможность браузеру разрывать Текст. Если Текст не умещается на экране, то посетителю web-страницы придётся воспользоваться полосой прокрутки; если текст не умещается в колонке, то она расширяется.

5. <font> …Текст… </font > − устанавливает гарнитуру (шрифт), его цвет и размер шрифта для Текст. Для установления шрифта используется атрибут face. Для задания цвета используют атрибут с форматом color=#RRGGBB (от английских слов Red, Green, Blue), где RR, GG и BB − шестнадцатеричные числа, обозначают яркости каждой составляющей. Вторая форма записи атрибута проще: color=Color, где Color − одно из слов английского языка, обозначающего цвет. Размер указывается цифрами от 1 до 7 − для этого применяют атрибут size. По умолчанию обычно стоит 3. Пример. <font size=6 face=Arial color=#0000ff> Структура гипертекстовой сети </font>.

6. <b> …Текст… </b> или <strong> …Текст… </strong> − пишет Текст жирно.

7. <i> …Текст… </i> или <em> …Текст… </em> − пишет Текст наклонно.

8. <u> …Текст… </u> − подчёркивает Текст.

9. <hr> − отображает горизонтальную линию поперёк текста;

10. <!-- …Текст… --> − браузер рассматривает Текст как комментарий и не выводит его на экран.

11. <ol> …Список… </ol>, <li> …Элемент списка… </li>. Эти две пары тегов отображают нумерованный список. У тега <ol> могут быть два атрибута: start и type. Первый из них задает первый номер списка (по умолчанию 1), а второй – выбирает систему нумерации (возможные значения: A – большими латинскими буквами, a – малыми латинскими буквами, I – большими римскими цифрами, i – малыми римскими цифрами, 1 – арабскими цифрами).

12. <ul> …Список… </ul>, <li> …Элемент списка… </li>. Эти две пары тегов отображают маркированный список. У тега <ul> может быть только один атрибут − type. Он может принимать одно из тёх значений: circle, disc и square.

13. <img> − отображает рисунок формата GIF, JPEG или PNG. Тег имеет следующие атрибуты:

• src − его значение задаёт имя файла, в котором находится изображение, и путь к нему. Задавая путь, нужно руководствоваться правилами, принятыми для записи URL. В частности, имена папок и файлов разделяются прямыми косыми чертами, а строчные и прописные буквы различаются;

• width и height − определяют высоту и ширину изображения в пикселях или процентах от размера окна (в последнем случае надо указывать символ %);

• align − используется для выравнивания картинки относительно текста по горизонтали (значения left и right) вертикали (значения: absbottom, absmiddle, baseline, bottom, middle, texttop и top). Для отмены обтекания изображения текстом применяют тег <br> с атрибутом clear, который может принимать значения: right, left и all;

• alt − используется для снабжения изображений комментирующими надписями, которые появляются рядом с указателем мыши, наведённым на изображение;

• border − определяет толщину чёрной рамки картинки в пикселях (по умолчанию толщина равна 2);

• hspace и vspace − определяют горизонтальный и вертикальный отступы между изображением и текстом в пикселях;

14. <table> …Таблица…</table> − создают таблицу. Таблица состоит из строк, а строки состоят из столбцов. Тег <table> имеет следующие атрибуты:

    • align − определяет горизонтальное выравнивание таблицы относительно окна;

    • bgcolor − определяет цвет фона;

    • border − определяет толщину рамки в пикселях (по умолчанию 0);

    • bordercolor − определяет цвет рамки;

    • cellpadding − определяет расстояние между рамкой и содержимым ячейки таблицы в пикселях;

    • cellspacing − определяет расстояние между рамками ячеек;

    • height – определяет минимальную высоту таблицы;

    • width – определяет минимальную ширину таблицы.

15. <caption> …Заголовок таблицы… </caption> − добавляют к таблице её заголовок.

16. <tr> …Содержимое строки… </tr> − задают содержимое строки. Тег имеет следующие атрибуты: align, bgcolor, bordercolor, height, width и др. Перечисленные атрибуты выполняют те же функции, что и для тега <table>, но уже для строки таблицы.

17. <td> …Содержимое столбца… </td> − задают содержимое столбца. Тег имеет следующие атрибуты: align, bgcolor, bordercolor, height, width и др. Перечисленные атрибуты выполняют те же функции, что и для тега <table>, но уже ячейки таблицы. Атрибуты colspan и rowspan позволяют объединять столбцы и строки соответственно.

Пример использования тегов <table>  </table>, <caption>  </caption>, <tr>  </tr> и <td>  </td> показан ниже на рис. 2.

Рис. 2. Гипертекст с таблицей и соответствующая ему web-страница

Теги, обеспечивающие гиперссылки:

1. <a> …Гиперссылка… </a> − обеспечивает гиперссылку на другую страницу или файл. Пример. <a href=second.htm>Запустите второй html-документ</a> − отображается подчёркнутая гиперссылка (Запустите второй html-документ) на Web-страницу с названием second.htm в том же каталоге.

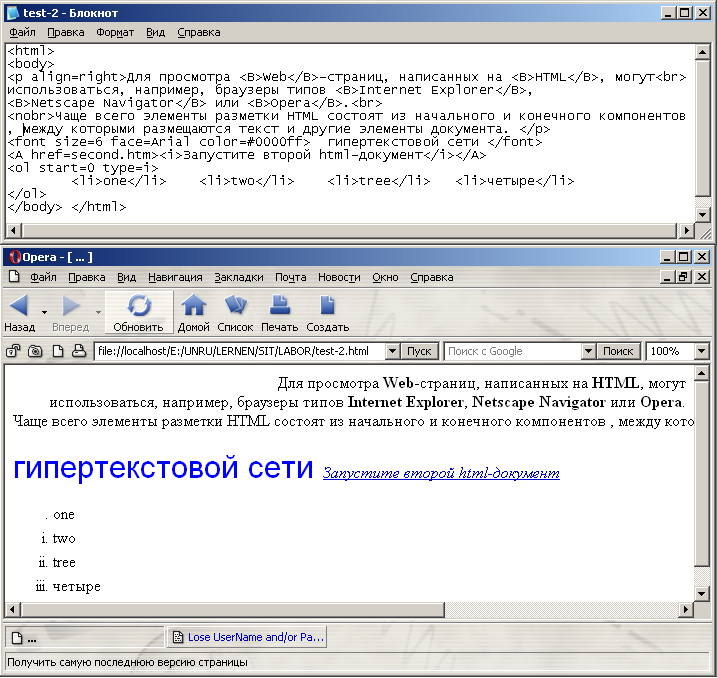

Пример того, как работают рассмотренные выше теги, может дать рис. 3.

Структура гипертекстовой сети задается гипертекстовыми ссылками. Гипертекстовая ссылка − это адрес другого HTML−документа или информационного ресурса Internet, который тематически, логически или каким-либо другим способом связан с документом, в котором ссылка определена. Абзац выделяется не “красной строкой”, а большими интервалами между строками.

Рис. 3. Гипертекст и соответствующая ему web-страница

2. АППАРАТНОЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

1. ПЭВМ класса IBM PC или выше

2. Браузер типа Internet Explorer или Opera

3. Текстовый редактор типа Far, Блокнот и им подобные

3. Домашнее задание

1. Ознакомится с настоящими методическими указаниями.

2. Подготовить HTML-код для, предложенной преподавателем, web-страницы.

4. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Исследовать работу каждого тега и его атрибутов.

2. Разработать, предложенную преподавателем, web-страницу.

5. Контрольные вопросы и задания

1. Какова структура HTML-документа?

2. Каков общий порядок записи тега и его атрибутов?

3. Перечислите основные группы тегов.

4. Поясните порядок применения изученных тегов.

Литература

1. Фролов А.В., Фролов Г.В. Аппаратное обеспечение персонального компьютера. – М.: Диалог-МИФИ, 1997. – 304 с.

2. Язык «Си» для профессионалов. По материалам книги Г. Шилдта. – М.: И.В.К.-СОФТ, 1992. – 319 с.

3. Левкин Г.Н., Левкина В.Е. Демо Турбо Си. 98 тем для начинающего программиста. - М.: Прок, 1992. - 200 с.

4. Подбельский В.В. Язык Си++. Учеб. пособие. - 2-е изд., перераб. и доп. - М.: Финансы и статистика, 1996. - 560 с.

5. Березин Б.И., Березин С.Б. Начальный курс С и С++. - М.: ДИАЛОГ-МИФИ, 1996. - 288 с.

6. Бочков С.О., Субботин Д.М. Язык программирования Си для персонального компьютера. - М.: Радио и связь, 1990. - 384 с.

7. Анисимов В.А., Денисов В.В. Вычислительные сети и системы телекоммуникации. Методические указания к лабораторным работам для студентов III курса дневного и заочного обучения факультета Бизнеса, специальность 351400. – Новосибирск, НГТУ, 2003 г. – 37 с.

8. Полонская Е.Л. Язык HTML. Самоучитель.: – М.: Издательский дом “Вильямс”, 2004. – 320 с.

9. Хан Харли Эффективный самоучитель работы в Internet: Пер. с англ./Хан Харли.  К.: Издательство «ДиаСофт», 2001.  448 с.

10. Шапошников И.В. Самоучитель HTML 4/  СПб.: БХВ-Петербург, 2003.  288 с.

11. Пособие по HTML v 1.0. http://egorix.net.ru/html/index.html

12. http://www.intuit.ru/  сайт Интернет университета информационных технологий.

13. http://www.citforum.ru/internet/  информация по Internet технологиям.
