- •1.У чому полягає принцип побудови температурних шкал, назвати їх основні види?
- •2. Фізичні основи, конструкція і область застосування вихрострумових товщиномірів покриття металів.
- •3. Способи контакту уз перетворювачів з поверхнею виробу.
- •4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
- •5. Розрахувати і побудувати афх, ачх і фчх для ланки обробки сигналів по їх передавальній функції:
- •Здійснити порівняльну оцінку різних типів термометрів розширення.
- •9.2. Термометри розширення
- •9.2.1. Рідинні термометри
- •9.2.2. Дилатометричні та біметалеві термометри.
- •9.2.3. Манометричні термометри.
- •2. Фізичні основи, конструкція і область застосування вихрострумових структуроскопів.
- •3. Амплітудно-частотна характеристика уз перетворювачів і її параметри.
- •4. Тепловий захист рентгенівських трубок, його розрахунок.
- •1.Описати принцип роботи та назвати основні види пірометрів.
- •2.9.1 Яскравісні пірометри
- •2.9.2 Кольорові пірометри
- •2.9.3 Радіаційні пірометри
- •2.Фізичні основи, конструкція і область застосування вихрострумових дефектоскопів з мікропроцесорами і мікроЕом
- •3.Коефіцієнти електромеханічного перетворення.
- •4.Промислові рентгенівські товщиноміри. Рентгеноструктурний та спектральний аналіз в промисловій дефектоскопії
- •5.Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Описати основні види рідинних манометрів.
- •2.Фізичні основи, конструкція і область застосування електроємнісного методу контролю.
- •3.Основні типи п’єзоперетворювачів для уз апаратури.
- •4.Фізичні основи контролю проникаючими речовинами. Матеріали для проведення контролю проникаючими речовинами.
- •5.Розрахувати і побудувати автоковаріаційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Здійснити порівняльну оцінку звужуючих пристроїв у витратомірах змінного перепаду тиску.
- •10.3 Витратоміри змінного перепаду тиску (дросельні)
- •10.3.1 Теоретичні основи
- •10.3.2 Звужуючі пристрої у витратомірах змінного перепаду тиску
- •2.Фізичні основи, конструкція і область застосування електропотенційних і термоелектричних дефектоскопів.
- •14 Електропотенціальний метод контролю і його технічна реалізація
- •11.5 Термоелектричний метод контролю і його технічна реалізація
- •3.Способи визначення товщини безеталонним методом.
- •4.Апаратура для проведення неруйнівного контролю з використанням проникаючих речовин. Методика проведення контролю якості виробів з використанням проникаючих речовин.
- •5.Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Здійснити порівняльну оцінку основних типів лічильників об’ємного методу.
- •Засоби вимірювання витрати називають витратомірами.
- •10.1 Об’ємні методи вимірювання витрати
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів зовнішніми прохідними вихрострумовими перетворювачами (всп).
- •3.Конструкція п’єзоперетворювача і призначення основних його елементів.
- •4.Фізичні основи неруйнуючого контролю електромагнітними випромі-нюваннями.Характеристики електромагнітних випромінювань. Взаємодія електромаг-нітного випромінювання з речовиною.
- •5.Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1.Здійснити порівняльну оцінку буйкових та поплавкових рівнемірів.
- •11.2 Поплавкові рівнеміри
- •11.3 Буйкові рівнеміри
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів внутрішніми прохідними всп.
- •3.Коефіцієнти відбиття і поглинання, їх взаємозв’язок.
- •4.Джерела електромагнітного випромінювання для оптичного та теплового контролю. Елементи оптичних систем.
- •5.Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів
- •1.На якій основній властивості певного параметру, яким характеризується досліджувана суміш, базується вимірювання концентрації. Навести приклади аналізаторів різних типів.
- •15.1 Термокондуктометричні газоаналізатори
- •15.2. Дифузійні газоаналізатори
- •15.3. Магнітні газоаналізатори
- •15.4 Потенціометричні аналізатори
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів екранними прохідними всп
- •3.Застосування поперечних хвиль і їхня фізична суть.
- •4.Первинні перетворювачі оптичного випромінювання. Їхні характеристики, класифікація, принцип дії.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів
- •17.3 Засоби вимірювання октанового числа
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів накладними всп.
- •3.Фізична суть повздовжніх хвиль і їх застосування.
- •4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.

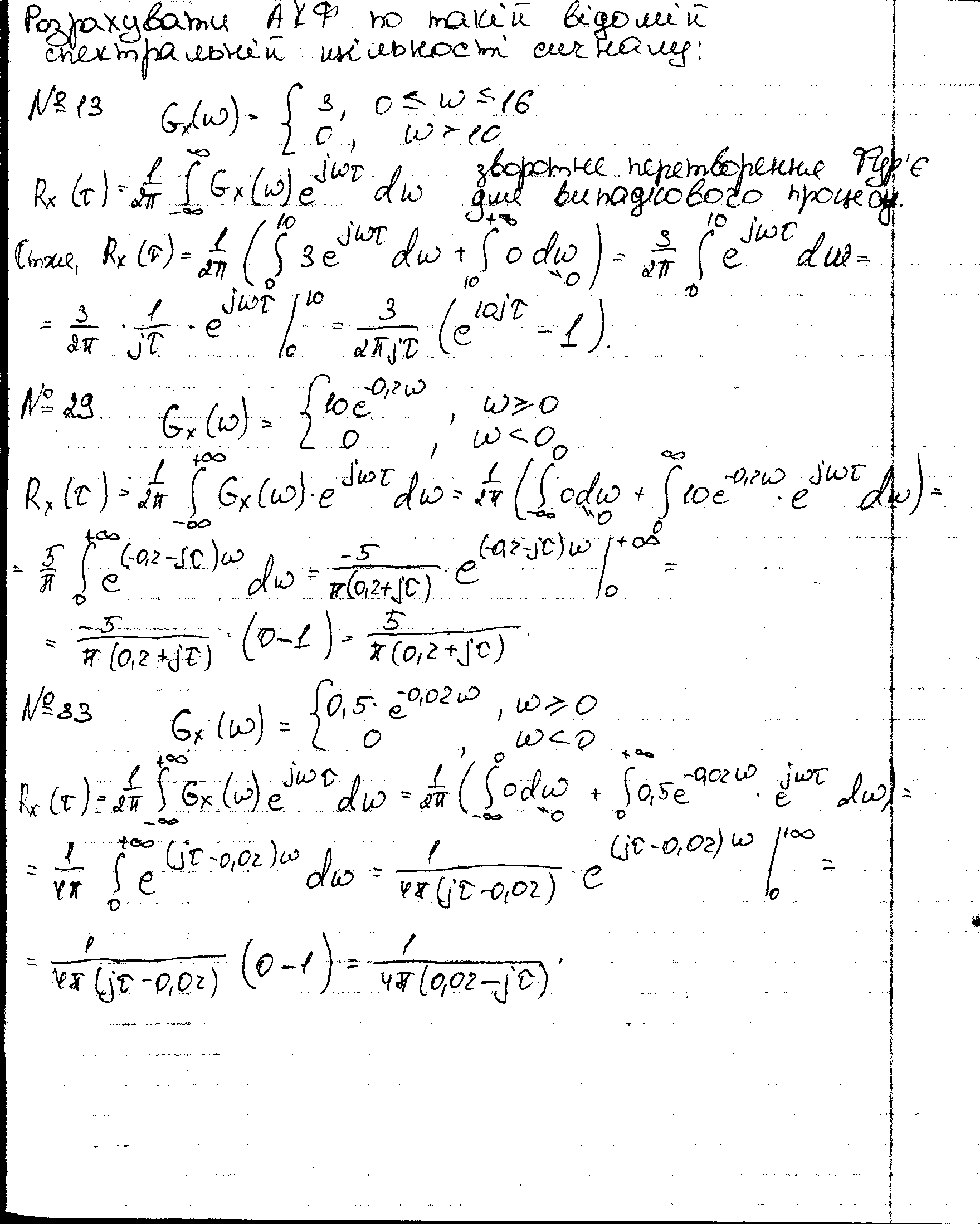

- •5.Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1.Розмірності основних фізичних величин.
- •2.Фізичні основи, конструкція і особливості контролю дефектів виробів вихрострумовим методом контролю.
- •3.Фізична суть поверхневих хвиль і хвиль Релея і їх застосування.
- •4.Фотометричні методи контролю якості.
- •5.Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Міжнародна система одиниць фізичних величин.
- •2. Фізичні основи, конструкція і особливості контролю рухомих об’єктів вихрострумовим методом контролю. Вплив швидкості руху всп відносно об’єкта контролю
- •3. Співвідношення між швидкостями повздовжніх, поперечних і поверхневих хвиль.Ю їх застосування.
- •4. Голографія. Голографічні методи неруйнівного контролю.
- •5. Розрахувати спектральну щільність такого детермінованого сигналу:
- •1. Різновидності похибок засобів вимірювання і похибок результатів вимірювань.
- •2. Класифікація і область застосування магнітних методів неруйнівного контролю. Основні поняття і терміни при магнітному контролі.
- •Основні поняття і терміни при магнітному контролі
- •3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
- •4. Апаратура і методи телевізійного контролю. Ендоскопи.
- •5. Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Поняття інтегральної і диференційної функції розподілу результатів спостережень і випадкових похибок.
- •2. Поняття магнітної проникності, її види і особливості використання при магнітних методах контролю. Коефіцієнт розмагнічення і його фізична суть.
- •3 Блок-схема товщиноміра ут-93п і його застосування.
- •4. Інтерференційні методи неруйнуючого контролю виробів.
- •5. Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1. Нормальний і нормалізований закони розподілу результатів спостережень і випадкових похибок.
- •2.Індукційні магнітні перетворювачі (елементи теорії, класифікація, основи конструювання). Магнітна індукційна головка.
- •3. Блок-схема дефектоскопа уд-12 і його застосування.
- •4. Нефелометричні та поляриметричні методи контролю речовини.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при лінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2. Ферозондові перетворювачі. Типи ферозондів. Суть контролю по парній гармоніці.
- •3. Поняття мертвої зони і залежність параметрів п’єзоперетворювачів від їх фізичних розмірів на базі циліндричного перетворювача.
- •4. Оптичні методи контролю геометричних розмірів.
- •Лазер; 2- дзеркало дефлектора; 3- об’єктив1; 4- ок; 5- об’єктив2; 6- фотоелемент.
- •Лазер; 2- еталонне дзеркало; 3- ок; 4- напівпрозоре дзеркало;
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2.Ферозондова установка уфст-61.
- •3. Поняття першого, другого і третього критичних кутів
- •4. Фізичні основи теплового неруйнуючого контролю. Основні закони теплового випромінювання та теплопередача. Використання їх для розробки методів теплового контролю.
- •5. Розрахувати і побудувати авковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Обробка результатів прямих вимірювань з однократними спостереженнями аргументів
- •2 Перетворювачі Холла. Чутливість, градуювальна характеристика.
- •3. Закон Снеліуса і його застосування
- •4. Первинні перетворювачі теплових величин. Індикатори теплових полів. Пристрої, використовувані в тепловому контролі.
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Посередні вимірювання з однократними спостереженнями аргументів
- •2. Магнітний дефектоскоп стальних канатів интрос і дип-2.
- •3. Вибір і обґрунтування частот перетворювача для контролю параметрів металу, бетону, пластмаси
- •2.3. Властивості ультразвукових коливань
- •4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
- •5. Розрахувати і побудувати автоковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Диференціальний метод розрахунку похибок засобів вимірювання
- •В ідносна похибка буде такою:
- •2. Магнітні товщиноміри(типи, загальна характеристика). Магнітний товщиномір мт-41нц.
- •9.1 Фізичні основи магнітної товщинометрії
- •9.4 Індукційні товщиноміри
- •5. Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1. Розрахунок похибок засобів вимірювань на основі їх структурних схем.
- •2. Електропотенціальні дефектоскопи. Глибиномір тріщин типу хrt804
- •3. Схеми прозвучування таврових з‘єднань і їх особливості
- •4. Тепловізійна апаратура. Будова, принцип дії та характеристики.
- •1. Динамічні похибки засобів вимірювання і методика їх визначення.
- •2. Термоелектричний метод контролю і його технічна реалізація. Дефектоскопи типу іскра-1м
- •Електроіскровий метод контролю і його технічна реалізація
- •3. Контроль швів в нахлестку та їх особливості.
- •4. Організація теплового контролю. Дефектоскопія та інтроскопія тепловими методами.
- •1 Загальний аналіз методів підвищення точності засобів вимірювання.
- •2. Класифікація і види вихрострумових перетворювачів (всп) область їх застосування.
- •3 Схема контролю стикових з‘єднань та їх особливості
- •Джерела нвч коливань
- •2. Вихрострумовий дефектоскоп вд-26н.
- •4 Основні пристрої для формування і обробки надвисокочастотних радіосигналів і електромагнітних полів. Індикатори та перетворювачі радіохвильового випромінювання.
- •1. Автоматичне коригування похибок методом ітерацій
- •2. Фізичні основи електромагнітного контролю. Основні розрахункові сигнали всп і параметри електромагнітного контролю.
- •Очевидно, що
- •3 Визначення конфігурації та орієнтації дефектів. Визначення координат дефекту
- •4 Будова апаратури радіохвильового неруйнуючого контролю. Геометричний метод радіохвильового контролю.
- •Геометричний метод рхнк
- •5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Показники безвідказності електровимірювальних приладів. Показники надійності
- •2 Оптимізація умов контролю циліндричних виробів прохідними всп.
- •3. Види шумів і шумозахищеність при тіньовому і дзеркально-тіньовому методах
- •4 Методи радіохвильового неруйнуючого контролю для визначення фізичних параметрів об'єктів контролю. Вимірювання товщини листа методом пройшовшого радіовипромінення
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Показники довговічності, ремонто-придатності і зберігання приладів
- •2 Вихрострумовий вимірювач типу итм-11.
- •3. Основні параметри ультразвукового контролю зварних з’єднань
- •4. Дефектоскопія радіохвильовим методом. Основні принципи дії та будова радіохвильових дефектоскопів, особливості їхнього застосування.
- •5 Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Яка різниця у будові та принципу дії цифрових фазометрів і частотомірів?
- •3 Фізична суть ехо-імпульсного методу і його застосування.
- •Роль і місце методів контролю проникаючими випромінюваннями та речовинами. Фізичні основи контролю іонізуючими випромінюваннями. Взаємодія іонізуючих випромінювань з речовиною.
- •1. Яка різниця у будові та принципу дії цифрових вимірювальних приладів часового перетворення розгортаючої та інтегруючої дії? Цифрові вольтметри розгортаючого часового перетворення
- •6.3.2 Інтегруючі цифрові вольтметри часового перетворення
- •2 Фізичні основи, конструкції і область застосування перетворювачів Холла.
- •3 Фізична суть тіньового методу і його застосування.
- •4. Радіоізотопні джерела іонізуючого випромінювання та джерела на основі прискорювачів заряджених частинок.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1 Яка різниця у будові та принципу дії цифрових вимірювальних приладів розгортаючого зрівноважування одиничного та порядкового наближення? Цифрові вольтметри зрівноважуючого перетворення
- •2 Фізичні основи, конструкції і область застосування індукційних перетворювачів.
- •3 Фізична суть дзеркально-тіньового методу і його застосування.
- •4 Детектори іонізуючого випромінювання, їхні типи та застосування, використання підсилюючих екранів.
- •1. Здійснити порівняльну характеристику аналогових електромеханічних приладів магнітоелектричної і електромагнітної систем. Магнітоелектричні вимірювальні прилади
- •2. Фізичні основи, конструкції і область застосування магніторезистивних перетворювачів.
- •4 Характеристики методів промислової радіографії. Вибір та обґрунтування режимів просвічування в радіографії.
- •Геометрична нерізкість визначається з співвідношення
- •1 Здійснити порівняльну характеристику аналогових електромеханічних приладів електростатичної і електродинамічної систем.
- •2 Фізичні основи, конструкції і область застосування магнітопорошкових дефектоскопів.
- •3 Фізична суть імпедансного методу і його застосування.
- •4. Засоби техніки ізотопної радіографії. Основні типи гамма-дефектоскопів.
- •5.4 Потенціометри змінного струму
- •3 Фізична суть акустичної емісії і її застосування.
- •4. Фізичні основи радіометрії. Методи та засоби радіометрії. Методики та схеми радіометричної дефектоскопії. Радіометричні гамма-дефектоскопи.
- •7.1 Світлопроменеві осцилографи (спо)
- •7.2 Електронно-променеві осцилографи (епо).
- •2. Фізичні основи, конструкція і область застосування індукційних дефектоскопів. Індукційні магнітні дефектоскопи
- •4.1 Пасивні індукційні перетворювачі
- •4.2 Магнітна індукційна головка
- •3 Методи визначення швидкості поширення уз коливань.
- •4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
- •1. Здійснити порівняльну характеристику пікнометричних і п’єзометричних густиномірів. Вагові (пікнометричні) густиноміри
- •2 Фізичні основи, конструкція і область застосування магнітних товщиномірів пондеромоторної дії та магнітостатичних товщиномірів. Магнітні товщиноміри
- •9.1 Фізичні основи магнітної товщинометрії
- •9.2 Товщиноміри пондеромоторної дії
- •9.3 Магнітостатичні товщиноміри
- •3. Способи зондування виробів за допомогою уз.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Здійснити порівняльну характеристику ротаційних та капілярних віскозиметрів. Вимірювання в'язкості рідин
- •13.1 Капілярні віскозиметри.
- •13.3. Ротаційні візкозиметри
- •2 Фізичні основи, конструкція і область застосування магнітних структуроскопів. Магнітні структуроскопи
- •10.1 Фізичні основи магнітної структуроскопії
- •10.2 Коерцитиметри
- •3. Конструкція уз перетворювачів.
- •4. Фізичні основи рентгенівської дефектоскопії. Засоби і техніка рентгенографії, їх класифікація , області застосування.
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
3 Методи визначення швидкості поширення уз коливань.
4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
Ці методи засновані на просвічуванні контрольованих об'єктів іонізуючим випромінюванням, перетворенні радіаційного зображення об'єкта у світлотіньове або електронне зображення й передачі цих зображень на відстань за допомогою оптики або телевізійної техніки з наступним аналізом зображень на екрані оптичного пристрою або телевізійного приймача.
Зберігаючи такі переваги радіографічного методу контролю, як можливість визначення характеру й форми дефекту, методи радіаційної інтроскопії дозволяють досліджувати контрольований об'єкт безпосередньо в момент його просвічування. Тим самим скорочується до мінімуму характерний для радіографії розрив у часі між початком контролю й моментом одержання результатів контролю – висновку про якість контрольованого об'єкта. Мала інерційність перетворення радіаційного зображення дозволяє за короткий час здійснити «перегляд» об'єкта під різними кутами до напрямку просвічування, що підвищує ймовірність виявлення в ньому дефектів. Ця ж властивість методів радіаційної інтроскопії забезпечує можливість контролю деталей або вузлів виробів без їхнього розбирання в умовах, близьких до експлуатаційних (вібрації, коливання температури й тиску і т.п.).
Іншою істотною перевагою методів радіаційної інтроскопії є можливість широкого застосування принципів стереоскопії для виявлення просторового розподілу дефектів у контрольованому об'єкті. Використовуючи два джерела випромінювання, розташовані на певній базисній відстані одне від одного, можна одержати стереоскопічне зображення контрольованого об'єкта безпосередньо під час його просвічування без істотного збільшення трудомісткості контролю.
Інтроскопи, що використовують флуороскопічні екрани, сцинтиляційні кристали й ЕОП, дозволяють без істотного погіршення чутливості методу (не більш ніж в 1,5 раза) проводити контроль якості деталей (виробів), що переміщуються зі швидкістю до 1-1,5 м/хв. Для рентгено-телевізійних систем на основі рентгеновідиконів при такому ж погіршенні чутливості методу швидкість контрольованих виробів не повинна перевищувати 6-10 см/хв.
Теоретичні й експериментальні дослідження чутливості й продуктивності методу радіаційної інтроскопії, досвід вітчизняної й закордонної практики показують, що метод радіаційної інтроскопії, так само як і радіографічний метод, можна застосовувати для контролю якості лиття, зварювання, а також правильності складання вузлів і механізмів.
Для проектування зображень дефектів із флуороскопічного екрана, сцинтиляційного кристала або вихідного екрана ЕОП на фотокатод суперортикону, можна застосовувати стандартні фотооб'єктиви типів «Юпітер-8», «Юпітер-9», «Геліос-40» і «Геліос-44».
Для відмітки дефектних місць на контрольованому об'єкті застосовують маркуючий пристрій з дистанційним керуванням. Відмітка проводиться за зображенням на екрані перетворювача випромінювання або телевізійному екрані.
Щоб одержати документ про результати контролю деталей і вузлів методом радіаційної інтроскопії, роблять фотографування зображень дефектних ділянок на екрані перетворювача випромінювання або телевізійному екрані дзеркальними фотоапаратами типів «Зеніт», «Старт» з використанням насадочних кілець. При фотозйомці використовується дрібнозерниста фотоплівка.
Для контролю деталей і вузлів виробів методом радіаційної інтроскопії необхідно використовувати механічну систему, що повинна забезпечувати кріплення й необхідне переміщення джерел і перетворювачів випромінювання, оптичної проекційної системи й передавальної телевізійної камери, контрольованої деталі або вузла, а також забезпечувати установку маркувального пристрою і пристрою для фотографування дефектних ділянок. Керування механічною системою повинне здійснюватися з кімнати керування.
Номенклатура, кількість і ділянки зварених сполук, деталей і вузлів, що підлягають контролю, порядок складання технологічних карт контролю, система розмітки й маркування контрольованих ділянок визначаються за методикою, яка застосовується в радіографії.
При контролі з використанням флуороскопічних екранів або сцинтиляційних кристалів без телевізійної установки необхідна попередня адаптація очей контролера до темряви протягом 30-40 хв. Установка й знімання деталей, що підлягають контролю, повинні проводитися другим контролером, очі якого не адаптовані до темряви. При роботі з телевізійною установкою або з ЕОП (без телевізійної установки) попередня адаптація не потрібна. У цьому випадку установка й знімання контрольованих деталей проводяться контролером, що безпосередньо працює з перетворювачем випромінювання або телевізійною установкою.
Робоче поле екрана перетворювача випромінювання варто діафрагмувати по розмірах зображення контрольованої деталі за допомогою свинцевих діафрагм, що обмежують пучок випромінювання. Допускається діафрагмування зображення за допомогою непрозорих рамок, наприклад з картону.
Зображення на флуороскопічному екрані або сцинтиляційному кристалі розглядають із відстані близько 25 см. В окремих випадках для більш детального огляду зображення допускаються менші відстані, а також використання лупи із дво- трикратним збільшенням. При роботі з телевізійною установкою відстань від очей контролера до телевізійного екрана повинне бути приблизно в чотири рази більшою від висоти екрана.
Фотографування зображень контрольованих деталей з екрана перетворювача проводять при повністю відкритій діафрагмі об'єктива. Режим фотографування встановлюють залежно від яскравості екрана перетворювача. Фотографування з телевізійного екрана при стандартній розгортці телевізійного зображення варто проводити з експозицією не менше 1/25 сек.
Чутливість методу радіаційної інтроскопії необхідно перевіряти щодня перед контролем деталей даного найменування по еталону чутливості. Якщо контроль чутливості зазначеним способом неможливий, допускаються інші способи, що встановлюються відповідними технічними умовами.
При контролі методом радіаційної інтроскопії виходять позитивні зображення, за винятком тих випадків, коли спеціальні рентгено-телевізійні установки дозволяють одержувати як позитивні, так і негативні зображення деталей і вузлів. На позитивному зображенні деталей і вузлів виробів газові й усадочні раковини, тріщини й непровари, а також сторонні включення, більш легкі, ніж основний матеріал, виявляються у вигляді світлих ділянок на темнішому фоні. Включення які більш щільні, ніж основний матеріал, виявляються у вигляді темних ділянок на світлішому фоні зображення деталі.
Зменшення фокусної відстані при радіаційній інтроскопії підвищує яскравість зображення, що поліпшує зорове сприйняття оком деталей зображення й, отже, поліпшує виявлюваність дефектів. Однак при цьому збільшується геометрична нерізкість зображень, що знижує чутливість методу.
При зменшенні фокусної відстані (до значення менше 100 мм) можливе погіршення чутливості методу внаслідок збільшення геометричної нерізкості, причому тим більшою мірою, чим більші розміри оптичного фокуса джерела випромінювання. Дуже малі фокусні відстані утрудняють маніпулювання контрольованою деталлю. Тому в практиці радіаційної інтроскопії більш прийнятними є фокусні відстані в діапазоні 250 - 500 мм, залежно від умов контролю й габаритів виробів.
Швидкість переміщення контрольованого об'єкта перед екраном перетворювача випромінювання встановлюється відповідно до необхідної чутливості методу до дефектів і продуктивністю контролю.
Напруга й струм рентгенівської трубки вибираються залежно від товщини й щільності матеріалу контрольованого виробу. Зі збільшенням товщини й щільності матеріалу збільшується поглинання в ньому рентгенівського випромінювання, у результаті чого яскравість зображення зменшується й, отже, погіршується виявлюваність дефектів. Для збереження яскравості зображення, при якій забезпечується найкраща виявлюваність дефектів, необхідно підвищити потужність дози випромінювання.
При вибраній фокусній відстані підвищення потужності дози випромінювання здійснюється, у першу чергу, шляхом збільшення анодного струму трубки, а при використанні максимального припустимого струму для застосовуваної рентгенівської трубки - підвищенням анодної напруги При великих напругах на трубці з ростом напруги чутливість методу помітно поліпшується завдяки підвищенню яскравості зображення. Подальше збільшення напруги приводить до погіршення чутливості через зниження контрасту зображення дефектів. Напруга на трубці, при якій досягається найбільш висока чутливість методу, є оптимальною для даної апаратури і інших режимів контролю. З ростом товщини просвічуваного матеріалу ця напруга підвищується, а абсолютна чутливість методу погіршується
