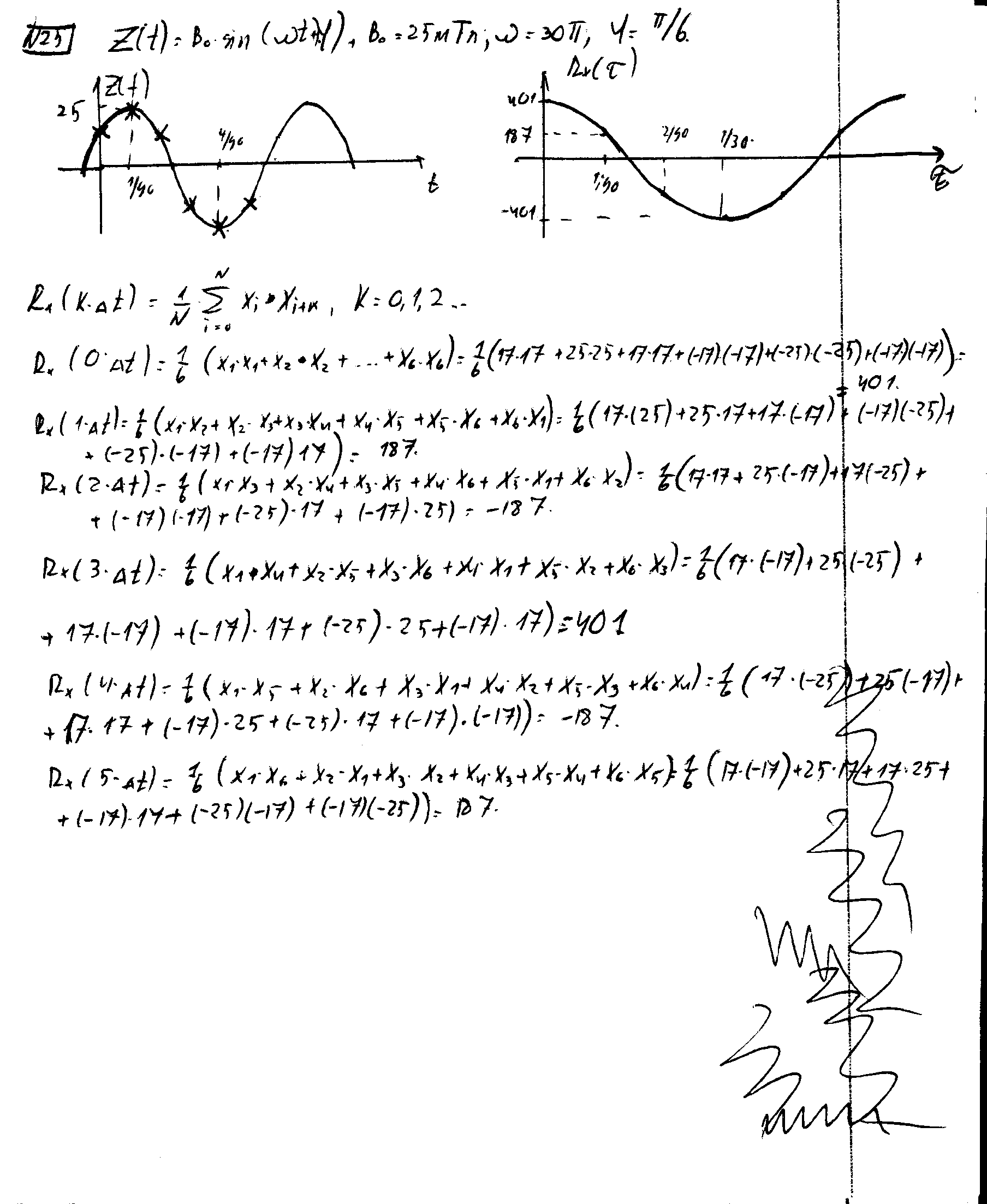

5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:

№26

1. Показники довговічності, ремонто-придатності і зберігання приладів

З показників довговічності розглянемо два: середній ресурс і середній термін служби, для чого детальніше визначимо терміни “ресурс” і “термін служби”. Ресурс – це напрацювання в часі об'єкта від початку його експлуатації до переходу в граничний стан. Ресурс – це запас можливостей роботи об'єкта. Для об'єктів, що не піддаються ремонту, він співпадає з напрацюванням в часі до відмови, для об'єктів, що піддаються ремонту, він включає також тривалість роботи об’єкту після ремонту до граничного стану. Його звичайно виражають в фізичних одиницях, що характеризують роботу об'єкта: в оборотах, числах перемикання, циклах навантаження тощо. Терміном служби називається календарна тривалість роботи об'єкта від початку його експлуатації до граничного стану. Він обчислюється роками, місяцями, днями, годинами тощо. Таким чином, термін служби від ресурсу відрізняється лише розмірністю. Застосування терміну «ресурс» або «термін служби» залежить від типу об'єкта. Для приладів, що рідко використовуються, зручніше довговічність характеризувати терміном служби, а для приладів, що безперервно сприймають сигнал, ресурсом. Ці поняття можуть використовуватися як показники довговічності одиничного виробу, а для групи виробів вводяться поняття їх математичних сподівань, що визначають середній ресурс і термін служби.

Якщо щільність розподілу, наприклад, терміну служби , то його математичне сподівання

(7.8)

До показників ремонтопридатності відносять: ймовірність відновлення і середній час відновлення працездатного стану об'єкта. Ймовірністю відновлення називається ймовірність того, що час відновлення працездатного стану об'єкта не перевищить заданого. Вона визначається по функції розподілу часу відновлення (аналогічно з ймовірністю відмов).Середній час відновлення працездатного стану дорівнює математичному сподіванню часу відновлення. Якщо відома щільність розподілу часу відновлення, його середнє значення може бути знайдене по формулі, аналогічній виразу (7.8).

Показники збереження повинні визначати кількісну характеристику здатності виробу зберігати свою якість при зберіганні і транспортуванні. Задача ця не є простою, тому що для виробів немає одного загального показника якості, за збереженням якого можна було б стежити. Тому в основному використовується показник – середній термін збереження, тобто математичне сподівання терміну збереження, який визначається аналогічно середньому часу відновлення працездатного стану.

2 Вихрострумовий вимірювач типу итм-11.

Невід'ємною складовою процесу контролю при виготовленні друкованих плат є контроль за товщиною металізації їх отворів, в які вкладаються ніжки припаюваних електронних елементів. Якість металізації отворів плат безпосередньо впливає на надійність роботи зібраних на них електронних блоків різноманітної апаратури. Звідси є очевидною необхідність контролю товщини металізації отворів плат.

Суть металізації отворів плат зображена на рис. 1.1.

Вимірюванню під час контролю підлягає базова товщина металізації Т, яка згідно термінології ГОСТ 25142 характеризується віддаллю між двома центральними лініями профілю зовнішньої і внутрішньої поверхні трубки металізації. При цьому базова довжина приймається рівною товщині S друкованої плети. Буквою d позначений дійсний діаметр отвору плати, який металізується.

Одним із приладів неруйнівного контролю за якістю мідної металізації є вимірювач товщини металізації типу ИТМ-11 (далі по тексту "вимірювач"),

який призначений для безконтактного вимірювання товщини мідної металізації отворів друкованих плат в умовах заводів виготовлювачів.

Вимірювач складається з електронного блоку, двох змінних виносних пробників ВП-0,85 і ВП-0,7 і настроювального модуля.

Виносний пробник ВП-0,85 забезпечує вимірювання товщини мідної металізації з питомою електричною провідністю міді (44±2)МСм/м в отворах діаметром ( 1± 0,06) мм і ('1,3 ±0,05) мм в платах товщиною ( 1+0,03 ) мм, (1,5 ±0,06)мм і (2 ±0,1)мм. Виносний пробник ВП-0,7 забезпечує вимірювання товщини аналогічної металізації в отворах діаметром (0,8 ±0,04)мк в платах товш-ною ( 1 ±0,03) мм, (1,5 ±0,05) мм і (2 ±0,1) мм. Технічні дані вимірювача ИТМ-11 такі:

- діапазон вимірювання товщини мідної металізації отворів - 5...50мкм ,

основна похибка вимірювача не більше ±10% від верхньої межі вимірювання товщини;

• границя допустимої похибки вимірювача в робочих умовах застосування. не перевищує 15% від верхньої межі вимірювання товщини металізації;

- час встановлення показів приладу не більше 5с;

- живлення вимірювача здійснюється від мережі змінного струму напругою 220 ±22 В і частотою 50±0,5 Гц.

Принцип дії вимірювача - вихреструмовий [ 1,2 ] . Його суть полягає в тому, що поряд з електропровідним контрольованим об'єктом за допомогою вихрострумового перетворювача ( індуктивної котушки ) змінним струмом збуджується електромагнітне поле певної частоти. У відповідності з законом електромагнітної індукції це поле індукує в об'єкті вихрові струми. Останні, в свою чергу, створюють магнітне поле, яке змінює напругу вимірювальної обмотки перетворювача в залежності від параметрів об'єкта контролю. Основними частинами вихреструмових перетворювачів є збуджуюча і вимірювальна обмотки.

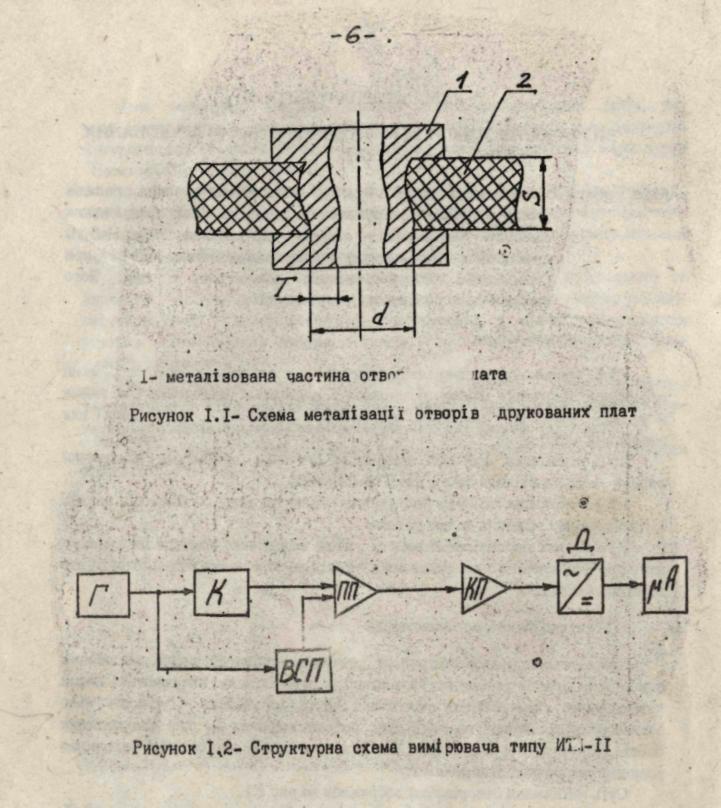

На рнс.1.2 подана структурна схема вимірювача типу ИТМ-11. Він складається з генератора Г, компенсатора К, вихреструмового перетворювача ВСП, попереднього підсилювача ПП, керованого підсилювача КП, детектора Д і стрілкового мікроамперметра мкА.

Генератор Г виробляє синусоїдальні коливання фіксованої частоти (100кГц)які подаються на вихреструмовий перетворювач ВСП і компенсатор К.

Вихрострумові перетворювачі ВСП-0,85 і ВСП-0,7 призначені для і вирішив збуджуючого пола і перетворення електромагнітного поля вихревих струмів в напругу вимірювальної обмотки. Обидва перетворювачі розташовані у виносних пробниках ВП, мають одинакову конструкцію і відрізняються зовнішнім діаметром чутливого елементу. При знаходженні перетворювача поза металізованого отвору в його вимірювальній обмотці наводиться початкова напруга. Вона компенсується за допомогою компенсатора К, завдяки чому стрілка мікроампермегра мкА встановлюється в нульове положення. При внесенні перетворювача в метшмзований отвір е.р.с. вимірювальної обмотки зменшуєгься і стрілка мікроампермегра відхиляється. її відхилення залежить від товщини металізації.

У виносному пробнику ВП змонтований попередній підсилювач ПП , що дає можливість уникнути впливу наведень і завад на з'єднувальний кабель виносного пробника ВП.

Коефіцієнт підсилення регульованого підсилювача РП встановлюється за допомогою перемикачів діаметра отворів і товщини друкованої плати таким чином, щоб покази мікроамперметра відповідали товщині металізації в отворі.
