- •1.У чому полягає принцип побудови температурних шкал, назвати їх основні види?
- •2. Фізичні основи, конструкція і область застосування вихрострумових товщиномірів покриття металів.
- •3. Способи контакту уз перетворювачів з поверхнею виробу.
- •4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
- •5. Розрахувати і побудувати афх, ачх і фчх для ланки обробки сигналів по їх передавальній функції:
- •Здійснити порівняльну оцінку різних типів термометрів розширення.
- •9.2. Термометри розширення
- •9.2.1. Рідинні термометри
- •9.2.2. Дилатометричні та біметалеві термометри.
- •9.2.3. Манометричні термометри.
- •2. Фізичні основи, конструкція і область застосування вихрострумових структуроскопів.
- •3. Амплітудно-частотна характеристика уз перетворювачів і її параметри.
- •4. Тепловий захист рентгенівських трубок, його розрахунок.
- •1.Описати принцип роботи та назвати основні види пірометрів.
- •2.9.1 Яскравісні пірометри
- •2.9.2 Кольорові пірометри
- •2.9.3 Радіаційні пірометри
- •2.Фізичні основи, конструкція і область застосування вихрострумових дефектоскопів з мікропроцесорами і мікроЕом
- •3.Коефіцієнти електромеханічного перетворення.
- •4.Промислові рентгенівські товщиноміри. Рентгеноструктурний та спектральний аналіз в промисловій дефектоскопії
- •5.Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Описати основні види рідинних манометрів.
- •2.Фізичні основи, конструкція і область застосування електроємнісного методу контролю.
- •3.Основні типи п’єзоперетворювачів для уз апаратури.
- •4.Фізичні основи контролю проникаючими речовинами. Матеріали для проведення контролю проникаючими речовинами.
- •5.Розрахувати і побудувати автоковаріаційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Здійснити порівняльну оцінку звужуючих пристроїв у витратомірах змінного перепаду тиску.
- •10.3 Витратоміри змінного перепаду тиску (дросельні)
- •10.3.1 Теоретичні основи
- •10.3.2 Звужуючі пристрої у витратомірах змінного перепаду тиску
- •2.Фізичні основи, конструкція і область застосування електропотенційних і термоелектричних дефектоскопів.
- •14 Електропотенціальний метод контролю і його технічна реалізація
- •11.5 Термоелектричний метод контролю і його технічна реалізація
- •3.Способи визначення товщини безеталонним методом.
- •4.Апаратура для проведення неруйнівного контролю з використанням проникаючих речовин. Методика проведення контролю якості виробів з використанням проникаючих речовин.
- •5.Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Здійснити порівняльну оцінку основних типів лічильників об’ємного методу.
- •Засоби вимірювання витрати називають витратомірами.
- •10.1 Об’ємні методи вимірювання витрати
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів зовнішніми прохідними вихрострумовими перетворювачами (всп).
- •3.Конструкція п’єзоперетворювача і призначення основних його елементів.
- •4.Фізичні основи неруйнуючого контролю електромагнітними випромі-нюваннями.Характеристики електромагнітних випромінювань. Взаємодія електромаг-нітного випромінювання з речовиною.
- •5.Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1.Здійснити порівняльну оцінку буйкових та поплавкових рівнемірів.
- •11.2 Поплавкові рівнеміри
- •11.3 Буйкові рівнеміри
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів внутрішніми прохідними всп.
- •3.Коефіцієнти відбиття і поглинання, їх взаємозв’язок.
- •4.Джерела електромагнітного випромінювання для оптичного та теплового контролю. Елементи оптичних систем.
- •5.Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів
- •1.На якій основній властивості певного параметру, яким характеризується досліджувана суміш, базується вимірювання концентрації. Навести приклади аналізаторів різних типів.
- •15.1 Термокондуктометричні газоаналізатори
- •15.2. Дифузійні газоаналізатори
- •15.3. Магнітні газоаналізатори
- •15.4 Потенціометричні аналізатори
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів екранними прохідними всп
- •3.Застосування поперечних хвиль і їхня фізична суть.
- •4.Первинні перетворювачі оптичного випромінювання. Їхні характеристики, класифікація, принцип дії.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів
- •17.3 Засоби вимірювання октанового числа
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів накладними всп.
- •3.Фізична суть повздовжніх хвиль і їх застосування.
- •4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.
- •5.Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1.Розмірності основних фізичних величин.
- •2.Фізичні основи, конструкція і особливості контролю дефектів виробів вихрострумовим методом контролю.
- •3.Фізична суть поверхневих хвиль і хвиль Релея і їх застосування.
- •4.Фотометричні методи контролю якості.
- •5.Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Міжнародна система одиниць фізичних величин.
- •2. Фізичні основи, конструкція і особливості контролю рухомих об’єктів вихрострумовим методом контролю. Вплив швидкості руху всп відносно об’єкта контролю
- •3. Співвідношення між швидкостями повздовжніх, поперечних і поверхневих хвиль.Ю їх застосування.
- •4. Голографія. Голографічні методи неруйнівного контролю.
- •5. Розрахувати спектральну щільність такого детермінованого сигналу:
- •1. Різновидності похибок засобів вимірювання і похибок результатів вимірювань.
- •2. Класифікація і область застосування магнітних методів неруйнівного контролю. Основні поняття і терміни при магнітному контролі.
- •Основні поняття і терміни при магнітному контролі
- •3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
- •4. Апаратура і методи телевізійного контролю. Ендоскопи.
- •5. Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Поняття інтегральної і диференційної функції розподілу результатів спостережень і випадкових похибок.
- •2. Поняття магнітної проникності, її види і особливості використання при магнітних методах контролю. Коефіцієнт розмагнічення і його фізична суть.
- •3 Блок-схема товщиноміра ут-93п і його застосування.
- •4. Інтерференційні методи неруйнуючого контролю виробів.
- •5. Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1. Нормальний і нормалізований закони розподілу результатів спостережень і випадкових похибок.
- •2.Індукційні магнітні перетворювачі (елементи теорії, класифікація, основи конструювання). Магнітна індукційна головка.
- •3. Блок-схема дефектоскопа уд-12 і його застосування.
- •4. Нефелометричні та поляриметричні методи контролю речовини.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при лінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2. Ферозондові перетворювачі. Типи ферозондів. Суть контролю по парній гармоніці.
- •3. Поняття мертвої зони і залежність параметрів п’єзоперетворювачів від їх фізичних розмірів на базі циліндричного перетворювача.
- •4. Оптичні методи контролю геометричних розмірів.
- •Лазер; 2- дзеркало дефлектора; 3- об’єктив1; 4- ок; 5- об’єктив2; 6- фотоелемент.
- •Лазер; 2- еталонне дзеркало; 3- ок; 4- напівпрозоре дзеркало;
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2.Ферозондова установка уфст-61.
- •3. Поняття першого, другого і третього критичних кутів
- •4. Фізичні основи теплового неруйнуючого контролю. Основні закони теплового випромінювання та теплопередача. Використання їх для розробки методів теплового контролю.
- •5. Розрахувати і побудувати авковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Обробка результатів прямих вимірювань з однократними спостереженнями аргументів
- •2 Перетворювачі Холла. Чутливість, градуювальна характеристика.
- •3. Закон Снеліуса і його застосування
- •4. Первинні перетворювачі теплових величин. Індикатори теплових полів. Пристрої, використовувані в тепловому контролі.
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Посередні вимірювання з однократними спостереженнями аргументів
- •2. Магнітний дефектоскоп стальних канатів интрос і дип-2.
- •3. Вибір і обґрунтування частот перетворювача для контролю параметрів металу, бетону, пластмаси
- •2.3. Властивості ультразвукових коливань
- •4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
- •5. Розрахувати і побудувати автоковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Диференціальний метод розрахунку похибок засобів вимірювання
- •В ідносна похибка буде такою:
- •2. Магнітні товщиноміри(типи, загальна характеристика). Магнітний товщиномір мт-41нц.
- •9.1 Фізичні основи магнітної товщинометрії
- •9.4 Індукційні товщиноміри
- •5. Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1. Розрахунок похибок засобів вимірювань на основі їх структурних схем.
- •2. Електропотенціальні дефектоскопи. Глибиномір тріщин типу хrt804
- •3. Схеми прозвучування таврових з‘єднань і їх особливості
- •4. Тепловізійна апаратура. Будова, принцип дії та характеристики.
- •1. Динамічні похибки засобів вимірювання і методика їх визначення.
- •2. Термоелектричний метод контролю і його технічна реалізація. Дефектоскопи типу іскра-1м
- •Електроіскровий метод контролю і його технічна реалізація
- •3. Контроль швів в нахлестку та їх особливості.
- •4. Організація теплового контролю. Дефектоскопія та інтроскопія тепловими методами.
- •1 Загальний аналіз методів підвищення точності засобів вимірювання.
- •2. Класифікація і види вихрострумових перетворювачів (всп) область їх застосування.
- •3 Схема контролю стикових з‘єднань та їх особливості
- •Джерела нвч коливань
- •2. Вихрострумовий дефектоскоп вд-26н.
- •4 Основні пристрої для формування і обробки надвисокочастотних радіосигналів і електромагнітних полів. Індикатори та перетворювачі радіохвильового випромінювання.
- •1. Автоматичне коригування похибок методом ітерацій
- •2. Фізичні основи електромагнітного контролю. Основні розрахункові сигнали всп і параметри електромагнітного контролю.
- •Очевидно, що
- •3 Визначення конфігурації та орієнтації дефектів. Визначення координат дефекту
- •4 Будова апаратури радіохвильового неруйнуючого контролю. Геометричний метод радіохвильового контролю.
- •Геометричний метод рхнк
- •5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Показники безвідказності електровимірювальних приладів. Показники надійності
- •2 Оптимізація умов контролю циліндричних виробів прохідними всп.
- •3. Види шумів і шумозахищеність при тіньовому і дзеркально-тіньовому методах
- •4 Методи радіохвильового неруйнуючого контролю для визначення фізичних параметрів об'єктів контролю. Вимірювання товщини листа методом пройшовшого радіовипромінення
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Показники довговічності, ремонто-придатності і зберігання приладів
- •2 Вихрострумовий вимірювач типу итм-11.
- •3. Основні параметри ультразвукового контролю зварних з’єднань
- •4. Дефектоскопія радіохвильовим методом. Основні принципи дії та будова радіохвильових дефектоскопів, особливості їхнього застосування.
- •5 Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Яка різниця у будові та принципу дії цифрових фазометрів і частотомірів?
- •3 Фізична суть ехо-імпульсного методу і його застосування.
- •Роль і місце методів контролю проникаючими випромінюваннями та речовинами. Фізичні основи контролю іонізуючими випромінюваннями. Взаємодія іонізуючих випромінювань з речовиною.
- •1. Яка різниця у будові та принципу дії цифрових вимірювальних приладів часового перетворення розгортаючої та інтегруючої дії? Цифрові вольтметри розгортаючого часового перетворення
- •6.3.2 Інтегруючі цифрові вольтметри часового перетворення
- •2 Фізичні основи, конструкції і область застосування перетворювачів Холла.
- •3 Фізична суть тіньового методу і його застосування.
- •4. Радіоізотопні джерела іонізуючого випромінювання та джерела на основі прискорювачів заряджених частинок.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1 Яка різниця у будові та принципу дії цифрових вимірювальних приладів розгортаючого зрівноважування одиничного та порядкового наближення? Цифрові вольтметри зрівноважуючого перетворення
- •2 Фізичні основи, конструкції і область застосування індукційних перетворювачів.
- •3 Фізична суть дзеркально-тіньового методу і його застосування.
- •4 Детектори іонізуючого випромінювання, їхні типи та застосування, використання підсилюючих екранів.
- •1. Здійснити порівняльну характеристику аналогових електромеханічних приладів магнітоелектричної і електромагнітної систем. Магнітоелектричні вимірювальні прилади
- •2. Фізичні основи, конструкції і область застосування магніторезистивних перетворювачів.
- •4 Характеристики методів промислової радіографії. Вибір та обґрунтування режимів просвічування в радіографії.
- •Геометрична нерізкість визначається з співвідношення
- •1 Здійснити порівняльну характеристику аналогових електромеханічних приладів електростатичної і електродинамічної систем.
- •2 Фізичні основи, конструкції і область застосування магнітопорошкових дефектоскопів.
- •3 Фізична суть імпедансного методу і його застосування.
- •4. Засоби техніки ізотопної радіографії. Основні типи гамма-дефектоскопів.
- •5.4 Потенціометри змінного струму
- •3 Фізична суть акустичної емісії і її застосування.
- •4. Фізичні основи радіометрії. Методи та засоби радіометрії. Методики та схеми радіометричної дефектоскопії. Радіометричні гамма-дефектоскопи.
- •7.1 Світлопроменеві осцилографи (спо)
- •7.2 Електронно-променеві осцилографи (епо).
- •2. Фізичні основи, конструкція і область застосування індукційних дефектоскопів. Індукційні магнітні дефектоскопи
- •4.1 Пасивні індукційні перетворювачі
- •4.2 Магнітна індукційна головка
- •3 Методи визначення швидкості поширення уз коливань.
- •4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
- •1. Здійснити порівняльну характеристику пікнометричних і п’єзометричних густиномірів. Вагові (пікнометричні) густиноміри
- •2 Фізичні основи, конструкція і область застосування магнітних товщиномірів пондеромоторної дії та магнітостатичних товщиномірів. Магнітні товщиноміри
- •9.1 Фізичні основи магнітної товщинометрії
- •9.2 Товщиноміри пондеромоторної дії
- •9.3 Магнітостатичні товщиноміри
- •3. Способи зондування виробів за допомогою уз.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Здійснити порівняльну характеристику ротаційних та капілярних віскозиметрів. Вимірювання в'язкості рідин
- •13.1 Капілярні віскозиметри.
- •13.3. Ротаційні візкозиметри
- •2 Фізичні основи, конструкція і область застосування магнітних структуроскопів. Магнітні структуроскопи
- •10.1 Фізичні основи магнітної структуроскопії
- •10.2 Коерцитиметри
- •3. Конструкція уз перетворювачів.
- •4. Фізичні основи рентгенівської дефектоскопії. Засоби і техніка рентгенографії, їх класифікація , області застосування.
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
Геометричний метод рхнк
Геометричний метод РХНК базується на реєстрації просторового розміщення максимуму інтенсивності радіохвильового пучка, який пройшов через об’єкт контролю чи відбився від його внутрішньої поверхні. Цим методом контролюють об’єкти контролю у вигляді пластин, листів, стінок з розмірами значно більше . Зміщення максимуму енергії випромінювання прямо пропорційне товщині шару, а величина чи не впливає на розміщення максимуму (вони впливають лишень на інтенсивність сигналів але лише не на їхній просторовий розподіл). Це важливо, бо зменшується роль заважаючих факторів.
Спотворення можуть внести неоднорідності в матеріалі об’єкта контролю, неідеальності поверхні розділу середовищ. Неоднорідності поверхні повинні бути малі в порівнянні із /4.

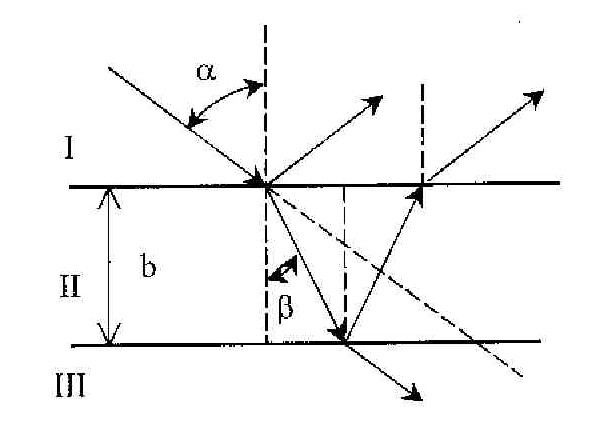

Рисунок 3.42 - Схема ходу радіохвильового променя через діелектрик.
(3.28)
В РХНК геометричним методом визначення місця максимуму інтенсивності НВЧ-випромінювання відбувається шляхом аналізу розподілу інтенсивності випромінення в просторі. Найбільш надійно знаходити максимум, записуючи криву розподілу на папір, магнітофонну стрічку, в пам'ять ЕОМ і т.п., прив'язуючи цей розподіл до механізму переміщення. Якщо максимум гострий, чіткий, то можна використовувати і прямо показуючі прилади. В зв'язку з цим геометричний метод має великий час вимірювання, тобто малу продуктивність, і його використовують при великих товщинах b чи при сильних варіаціях чи , коли інші методи не дозволяють проводити НК з потрібною достовірністю. Як приклад може бути товщиномір СТ-11л:

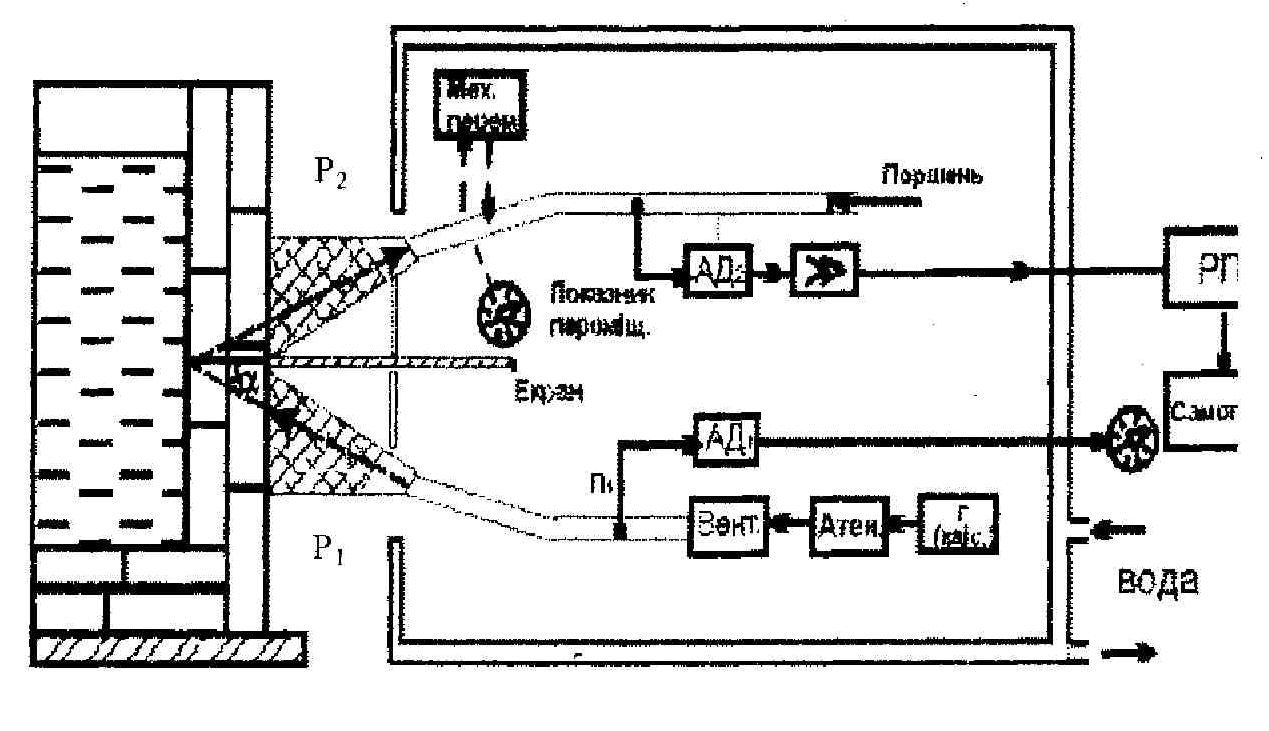

Рисунок 3.43 - Схема установки СТ-11л.
За допомогою механізму переміщення пересувають приймальний рупор Р2, відзначаючи на діаграмі найбільший максимум, і, вимірюючи віддаль від максимуму до випромінюючого рупора Р1, визначають за формулою товщину шару b. Якщо параметри і , а значить N невідомі, то застосовують двопараметровий спосіб: вимірюють l1 та l2 при різних кутах 1 та 2 . Тоді вираз для товщини буде:
.
(3.29)
Геометричним методом контролюють товщину гарячих листів в процесі прокату при двосторонньому доступі. Використовуючи дві випромінюючі приймальні антени з обох боків листа. При суворо фіксованій віддалі між антенами фактично вимірюють віддаль до поверхонь листа, в порівнянні з іншими методами (вихрострумовий, радіаційний, ультразвуковий) цей метод має великі переваги: безконтактність; на результати не впливають властивості металу, температура і швидкість руху листа.

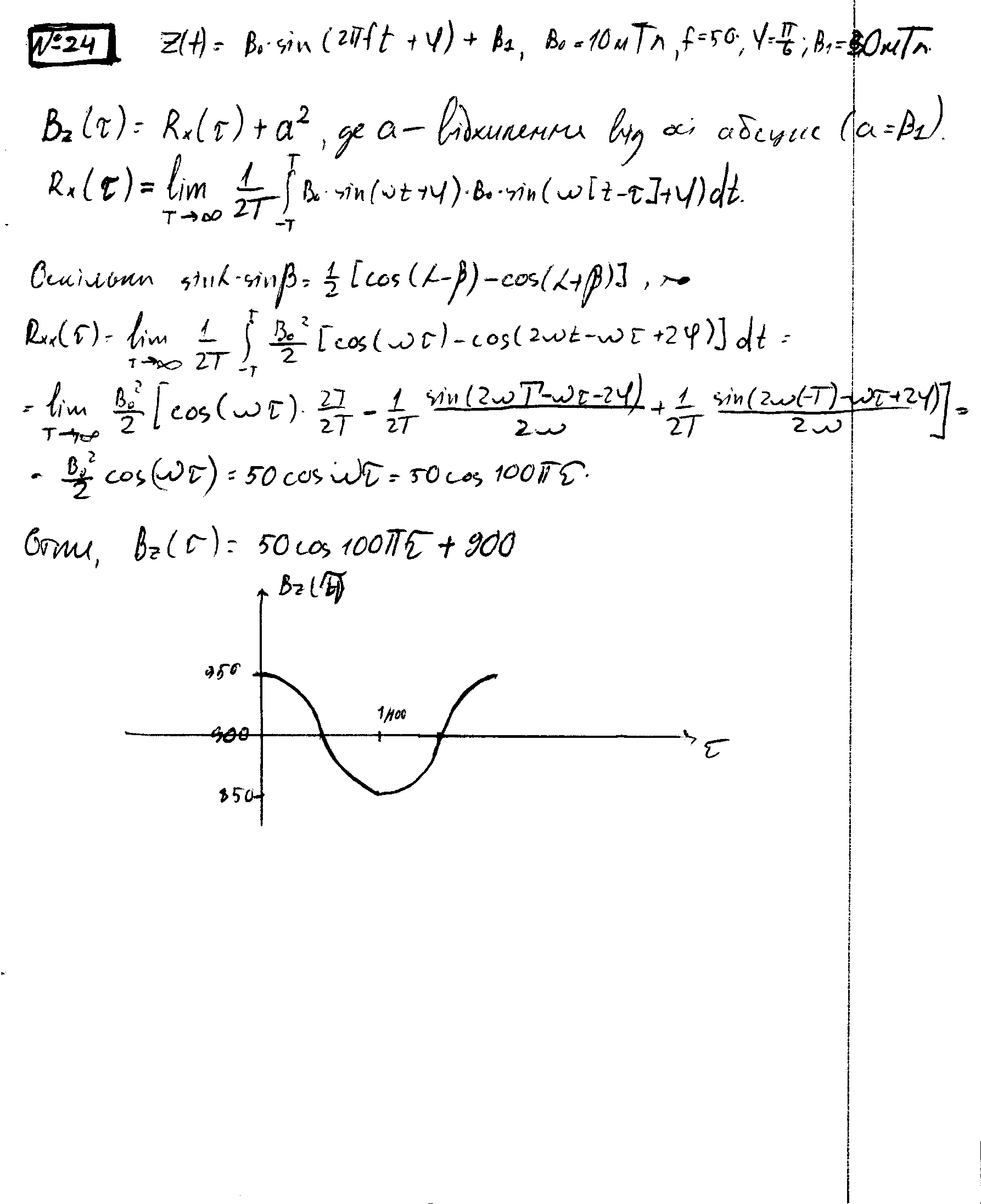

Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
Z(t)=B0 sin (2ft + ) + B1,
де
В0=10мТл;
f=50Гц;
=
;
В1=0,3Тл.
№25
1. Показники безвідказності електровимірювальних приладів. Показники надійності
Однією з проблем, яка в даний час актуально постала перед приладобудівниками, є підвищення надійності приладів.
Під надійністю розуміють властивість об'єкта зберігати у часі у встановлених межах значення всіх параметрів, що характеризують здатність об'єкта виконувати необхідні функції в заданих режимах і умовах застосування.
Таким чином, надійність характеризує поведінку об'єкта, у нашому випадку приладу, у часі і є узагальненим поняттям, що включає в себе безвідмовність, довговічність, ремонтопридатність і збереження.
Розглянемо ці терміни і дамо скорочені їх визначення.
Безвідмовність – це властивість об'єкта безперервно зберігати працездатний стан протягом деякого часу. При цьому не допускаються перерви або зупинки в роботі об'єкта.
Так, наприклад, якщо у звичайному манометрі зламалася стрілка, то безвідмовність в роботі манометра порушена і наступила відмова, яка полягає в порушенні працездатного стану об'єкта.
Безвідмовність, таким чином, характеризує здатність приладу працювати до першої відмови.
Якщо нас цікавлять можливості роботи приладу до повного використання його технічних можливостей, застосовується поняття довговічності.
Довговічність – це властивість об'єкта зберігати працездатний стан до настання граничного стану.
Згідно з вищенаведеного, працездатний стан - це такий стан об'єкта, при якому всі параметри, що характеризують здатність об'єкта виконувати задані функції, відповідають нормативним вимогам, а граничний стан – це стан, при якому подальше застосування об’єкта є недопустимим.
Після відмови працездатність приладу, як правило, може бути відновлена. При цьому відновлення буде більш або менш тривалим процесом в залежності від характеру відмови і конструкції приладу. Тому в характеристику надійності введене поняття, що визначає придатність приладу до ремонту – ремонтопридатність.
Ремонтопридатність – це властивість об'єкта, яка полягає в його здатності до попередження і виявлення причин виникнення відмов, відновлення його працездатного стану шляхом технічного обслуговування і ремонту. Вона характеризується витратами часу і коштів на відновлення приладу після відмови і на підтримку його в працездатному стані. Потрібно зазначити, що практичне використання приладів вимагає не тільки високої безвідмовності, але і високої ремонтопридатності, що дозволяє швидко відновити прилад після його виходу з ладу.
Зміна стану приладу можлива не тільки під час його використання, але і при зберіганні на складі, при транспортуванні тощо. Мають місце випадки, коли після транспортування прилад або зовсім втрачає свою працездатність, або його показники точності настільки знижуються, що він практично стає непридатним до експлуатації. Ця властивість приладу також має своє відображення в по-казниках надійності.
Властивість об'єкта зберігати значення показників безвідмовності, довговічності і ремонтоздатності протягом і після зберігання, а також в процесі і після транспортування називається його збереженістю.
Всі чотири вказаних властивості – безвідмовність, довговічність, ремонтопридатність і збереження в сукупності характеризують надійність засобів вимірювальної техніки. При цьому залежно від умов та, або інша властивість може бути домінуючою.
В умовах, коли ремонт і відновлення приладів здійснити практично неможливо, наприклад, при відмові в літальних апаратах під час польоту в повітрі, в космосі, в приладах, які працюють під водою або в інших екстремальних умовах, найважливішою їх властивістю є безвідмовність.
Для вимірювальних систем, що є досить дорогими, природно вимагати підвищеної ремонтопридатності і пов'язаної з нею довговічності, що дозволяє повністю використати можливості таких систем. У свою чергу, при постачанні приладами окремих районів країни, перевезенні їх в інші країни на перший план може виступити інша властивість приладу – його збереження.
Для кількісної характеристики надійності введений ряд показ-ників, які згруповані по таких властивостях, як: безвідмовність, довговічність, ремонтопридатність і збереження.
Показники безвідмовності базуються на події – відмові. Тому спочатку детальніше розглянемо це найважливіше поняття надійності.
Відмови можуть бути пов'язані або не пов'язані з відмовами інших об'єктів. Незалежна відмова не пов'язана з відмовою іншого об'єкта, залежна відмова зумовлена саме відмовою іншого об'єкта.
Прикладом залежної відмови можна вважати відмову вимірювальної системи, що складається з декількох елементів, якщо вийшов із ладу один з них, або відмова точних елементів приладу, якщо зламалася запобіжна муфта пристрою тощо.
По характеру процесу виявлення розрізняють раптову і поступову відмови. Раптова відмова характеризується стрибкоподібною зміною значень параметрів об'єкта, а поступова відмова – поступовою їх зміною.
Раптова відмова може наступити в будь-який момент, зокрема, навіть на початку експлуатації приладу. Її передбачувати і попередити є неможливим.
Інша ситуація має місце при поступовій відмові. Така відмова є наслідком накопичення порівняно малих і повільних змін властивостей виробу, наприклад, внаслідок зношування поверхонь тертя.
Відмова внаслідок зношування деталей пристроїв при їх терті, внаслідок чого прилад втрачає точність, є характерною поступовою відмовою. Її можна передбачувати і навіть уникнути, своєчасно замінюючи зношені деталі елементів приладів новими.
По причинах виникнення відмови можуть бути конструкційними, виробничими і експлуатаційними.
Конструкційна відмова виникає внаслідок недосконалості встановлених правил і норм конструювання приладу. Виробнича відмова зумовлена недосконалістю або порушенням процесу виготовлення або ремонту об'єкта, а експлуатаційна відмова – порушенням умов його експлуатації.
Конструкційні відмови приладів часто виникають внаслідок недостатньої міцності елементів, неправильного вибору режиму роботи приладу, невдалого компонування вузлів, відмова одного з яких спричиняє за собою відмови інших.
Виробничі відмови в основному зумовлені неякісним виготовленням елементів приладів і їх збиранням. Часто до таких відмов призводить порушення сортності матеріалів і інших комплектуючих елементів.
Експлуатаційні відмови приладів, в свою чергу, пов'язані із впливом недопустимо великих навантажень, високих або низьких температур, ударів і інших впливів, непередбачених режимом їх експлуатації.
Серед показників безвідмовності широке поширення мають ймовірність безвідмовної роботи, середнє напрацювання до відмови, гамма-процентне напрацювання до відмови і інтенсивність відмов.
Найбільш
загальною
характеристикою роботи
приладу є
ймовірність
безвідмовної
роботи,
тобто ймовірність
того, що в межах заданого часу роботи
не
буде
жодної відмови. Ймовірність
безвідмовної роботи
є
функцією часу
і може бути задана аналітично, таблицею
або графіком.
Напрацюванням називається тривалість або об'єм роботи об'єкта, а напрацюванням до відмови
- тривалість або об'єм роботи об'єкта до виникнення першої відмови.
Наприклад, якщо ймовірність безвідмовної роботи приладу протягом 2000 годин = 0,95; то це означає, що в середньому із великої кількості приладів даного типу біля 95% будуть працездатними більше 2000 годин.
Ймовірність змінюється від нуля до одиниці і, природно, чим ближче вона до одиниці, тим більшою є безвідмовність приладу. На практиці задовільним вважається, коли ≥ 0,90. Але в загальному залежить від призначення і типу приладу.
Ймовірність
безвідмовної роботи
приладу протягом часу від 0 до
визначається
по формулі:
, (7.1)
де
– функція
розподілу напрацювання
до відмови, тобто тривалості роботи
до виникнення першої відмови.
Знаючи
ймовірність
безвідмовної роботи
легко визначити ймовірність
відмови
,
оскільки вони разом взяті
створюють достовірну подію з ймовірністю
появи одиниця. Тоді ймовірність
хоч би однієї
відмови протягом часу від 0 до
буде
такою:
. (7.2)
Середнім
напрацюванням
до
відмови
називається
математичне сподівання
часу напрацювання
об'єкта до першої відмови. Якщо
відома щільність розподілу часу
напрацювання
приладу до відмови, тоді
. (7.3)
Гамма-відсоткове
напрацювання
до відмови
– це
час напрацювання,
протягом якого відмова об'єкта не виникає
з ймовір-
ністю
γ.
При
використанні формули (7.1) гамма-відсоткове
напрацювання
до відмови
визначається
із
наступного
рівняння:
(7.4)
де – ймовірність безвідмовної роботи у відсотках
При = 50% гамма-відсоткове напрацювання до відмови має назву медіани напрацювання.
Якщо ймовірність безвідмовної роботи приладу для часу = 1000 год = 0,95, то цей час є 95%-ним напрацюванням до відмови.
Відносно
складним показником безвідмовності є
інтенсивність
відмов
,
що визначається як умовна щільність
ймовірності
часу виникнення відмови об'єкта, що
невідновлюється, яку знаходять
для моменту часу, що розглядається
при
умові, що до цього моменту відмова не
виникла. Якщо
число деталей, що відмовили за період
часу
протягом часу від
до
дорівнює
,
а
число деталей, що безвідмовно проробили
за час t
дорівнює
,
то
інтенсивність відмов в момент часу
згідно з визначенням умов-ної щільності
ймовірності
дорівнює
(7.5)
Якщо
на початку є
деталей
і ймовірність
безвідмовної роботи
деталі за час
дорівнює
,
то число деталей, що безвід-
мовно
проробили
протягом часу
буде
,
а
за час
.
Тоді
число деталей, що відмовили протягом
часу
буде такою:
.
Підставляючи
знайдені
значення в формулу (7.5) інтенсивності
відмов, отримаємо,
що
(7.6)
Інтегрування останнього виразу в межах від 0 до приводить до наступної залежності:
звідки
(7.7)
Формула (7.7) зв'язує інтенсивність відмов з ймовірністю безвідмовної роботи.
