- •1.У чому полягає принцип побудови температурних шкал, назвати їх основні види?
- •2. Фізичні основи, конструкція і область застосування вихрострумових товщиномірів покриття металів.
- •3. Способи контакту уз перетворювачів з поверхнею виробу.
- •4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
- •5. Розрахувати і побудувати афх, ачх і фчх для ланки обробки сигналів по їх передавальній функції:
- •Здійснити порівняльну оцінку різних типів термометрів розширення.
- •9.2. Термометри розширення
- •9.2.1. Рідинні термометри
- •9.2.2. Дилатометричні та біметалеві термометри.
- •9.2.3. Манометричні термометри.
- •2. Фізичні основи, конструкція і область застосування вихрострумових структуроскопів.
- •3. Амплітудно-частотна характеристика уз перетворювачів і її параметри.
- •4. Тепловий захист рентгенівських трубок, його розрахунок.
- •1.Описати принцип роботи та назвати основні види пірометрів.
- •2.9.1 Яскравісні пірометри
- •2.9.2 Кольорові пірометри
- •2.9.3 Радіаційні пірометри
- •2.Фізичні основи, конструкція і область застосування вихрострумових дефектоскопів з мікропроцесорами і мікроЕом
- •3.Коефіцієнти електромеханічного перетворення.
- •4.Промислові рентгенівські товщиноміри. Рентгеноструктурний та спектральний аналіз в промисловій дефектоскопії
- •5.Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Описати основні види рідинних манометрів.
- •2.Фізичні основи, конструкція і область застосування електроємнісного методу контролю.
- •3.Основні типи п’єзоперетворювачів для уз апаратури.
- •4.Фізичні основи контролю проникаючими речовинами. Матеріали для проведення контролю проникаючими речовинами.
- •5.Розрахувати і побудувати автоковаріаційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Здійснити порівняльну оцінку звужуючих пристроїв у витратомірах змінного перепаду тиску.
- •10.3 Витратоміри змінного перепаду тиску (дросельні)
- •10.3.1 Теоретичні основи
- •10.3.2 Звужуючі пристрої у витратомірах змінного перепаду тиску
- •2.Фізичні основи, конструкція і область застосування електропотенційних і термоелектричних дефектоскопів.
- •14 Електропотенціальний метод контролю і його технічна реалізація
- •11.5 Термоелектричний метод контролю і його технічна реалізація
- •3.Способи визначення товщини безеталонним методом.
- •4.Апаратура для проведення неруйнівного контролю з використанням проникаючих речовин. Методика проведення контролю якості виробів з використанням проникаючих речовин.
- •5.Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Здійснити порівняльну оцінку основних типів лічильників об’ємного методу.
- •Засоби вимірювання витрати називають витратомірами.
- •10.1 Об’ємні методи вимірювання витрати
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів зовнішніми прохідними вихрострумовими перетворювачами (всп).
- •3.Конструкція п’єзоперетворювача і призначення основних його елементів.
- •4.Фізичні основи неруйнуючого контролю електромагнітними випромі-нюваннями.Характеристики електромагнітних випромінювань. Взаємодія електромаг-нітного випромінювання з речовиною.
- •5.Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1.Здійснити порівняльну оцінку буйкових та поплавкових рівнемірів.
- •11.2 Поплавкові рівнеміри
- •11.3 Буйкові рівнеміри
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів внутрішніми прохідними всп.
- •3.Коефіцієнти відбиття і поглинання, їх взаємозв’язок.
- •4.Джерела електромагнітного випромінювання для оптичного та теплового контролю. Елементи оптичних систем.
- •5.Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів
- •1.На якій основній властивості певного параметру, яким характеризується досліджувана суміш, базується вимірювання концентрації. Навести приклади аналізаторів різних типів.
- •15.1 Термокондуктометричні газоаналізатори
- •15.2. Дифузійні газоаналізатори
- •15.3. Магнітні газоаналізатори
- •15.4 Потенціометричні аналізатори
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів екранними прохідними всп
- •3.Застосування поперечних хвиль і їхня фізична суть.
- •4.Первинні перетворювачі оптичного випромінювання. Їхні характеристики, класифікація, принцип дії.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів
- •17.3 Засоби вимірювання октанового числа
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів накладними всп.
- •3.Фізична суть повздовжніх хвиль і їх застосування.
- •4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.
- •5.Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1.Розмірності основних фізичних величин.
- •2.Фізичні основи, конструкція і особливості контролю дефектів виробів вихрострумовим методом контролю.
- •3.Фізична суть поверхневих хвиль і хвиль Релея і їх застосування.
- •4.Фотометричні методи контролю якості.
- •5.Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Міжнародна система одиниць фізичних величин.
- •2. Фізичні основи, конструкція і особливості контролю рухомих об’єктів вихрострумовим методом контролю. Вплив швидкості руху всп відносно об’єкта контролю
- •3. Співвідношення між швидкостями повздовжніх, поперечних і поверхневих хвиль.Ю їх застосування.
- •4. Голографія. Голографічні методи неруйнівного контролю.
- •5. Розрахувати спектральну щільність такого детермінованого сигналу:
- •1. Різновидності похибок засобів вимірювання і похибок результатів вимірювань.
- •2. Класифікація і область застосування магнітних методів неруйнівного контролю. Основні поняття і терміни при магнітному контролі.
- •Основні поняття і терміни при магнітному контролі
- •3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
- •4. Апаратура і методи телевізійного контролю. Ендоскопи.
- •5. Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Поняття інтегральної і диференційної функції розподілу результатів спостережень і випадкових похибок.
- •2. Поняття магнітної проникності, її види і особливості використання при магнітних методах контролю. Коефіцієнт розмагнічення і його фізична суть.
- •3 Блок-схема товщиноміра ут-93п і його застосування.
- •4. Інтерференційні методи неруйнуючого контролю виробів.
- •5. Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1. Нормальний і нормалізований закони розподілу результатів спостережень і випадкових похибок.
- •2.Індукційні магнітні перетворювачі (елементи теорії, класифікація, основи конструювання). Магнітна індукційна головка.
- •3. Блок-схема дефектоскопа уд-12 і його застосування.
- •4. Нефелометричні та поляриметричні методи контролю речовини.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при лінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2. Ферозондові перетворювачі. Типи ферозондів. Суть контролю по парній гармоніці.
- •3. Поняття мертвої зони і залежність параметрів п’єзоперетворювачів від їх фізичних розмірів на базі циліндричного перетворювача.
- •4. Оптичні методи контролю геометричних розмірів.
- •Лазер; 2- дзеркало дефлектора; 3- об’єктив1; 4- ок; 5- об’єктив2; 6- фотоелемент.
- •Лазер; 2- еталонне дзеркало; 3- ок; 4- напівпрозоре дзеркало;
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2.Ферозондова установка уфст-61.
- •3. Поняття першого, другого і третього критичних кутів
- •4. Фізичні основи теплового неруйнуючого контролю. Основні закони теплового випромінювання та теплопередача. Використання їх для розробки методів теплового контролю.
- •5. Розрахувати і побудувати авковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Обробка результатів прямих вимірювань з однократними спостереженнями аргументів
- •2 Перетворювачі Холла. Чутливість, градуювальна характеристика.
- •3. Закон Снеліуса і його застосування
- •4. Первинні перетворювачі теплових величин. Індикатори теплових полів. Пристрої, використовувані в тепловому контролі.
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Посередні вимірювання з однократними спостереженнями аргументів
- •2. Магнітний дефектоскоп стальних канатів интрос і дип-2.
- •3. Вибір і обґрунтування частот перетворювача для контролю параметрів металу, бетону, пластмаси
- •2.3. Властивості ультразвукових коливань
- •4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
- •5. Розрахувати і побудувати автоковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Диференціальний метод розрахунку похибок засобів вимірювання
- •В ідносна похибка буде такою:
- •2. Магнітні товщиноміри(типи, загальна характеристика). Магнітний товщиномір мт-41нц.
- •9.1 Фізичні основи магнітної товщинометрії
- •9.4 Індукційні товщиноміри
- •5. Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1. Розрахунок похибок засобів вимірювань на основі їх структурних схем.
- •2. Електропотенціальні дефектоскопи. Глибиномір тріщин типу хrt804
- •3. Схеми прозвучування таврових з‘єднань і їх особливості
- •4. Тепловізійна апаратура. Будова, принцип дії та характеристики.
- •1. Динамічні похибки засобів вимірювання і методика їх визначення.
- •2. Термоелектричний метод контролю і його технічна реалізація. Дефектоскопи типу іскра-1м
- •Електроіскровий метод контролю і його технічна реалізація
- •3. Контроль швів в нахлестку та їх особливості.
- •4. Організація теплового контролю. Дефектоскопія та інтроскопія тепловими методами.
- •1 Загальний аналіз методів підвищення точності засобів вимірювання.
- •2. Класифікація і види вихрострумових перетворювачів (всп) область їх застосування.
- •3 Схема контролю стикових з‘єднань та їх особливості
- •Джерела нвч коливань
- •2. Вихрострумовий дефектоскоп вд-26н.
- •4 Основні пристрої для формування і обробки надвисокочастотних радіосигналів і електромагнітних полів. Індикатори та перетворювачі радіохвильового випромінювання.
- •1. Автоматичне коригування похибок методом ітерацій
- •2. Фізичні основи електромагнітного контролю. Основні розрахункові сигнали всп і параметри електромагнітного контролю.
- •Очевидно, що
- •3 Визначення конфігурації та орієнтації дефектів. Визначення координат дефекту
- •4 Будова апаратури радіохвильового неруйнуючого контролю. Геометричний метод радіохвильового контролю.
- •Геометричний метод рхнк
- •5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Показники безвідказності електровимірювальних приладів. Показники надійності
- •2 Оптимізація умов контролю циліндричних виробів прохідними всп.
- •3. Види шумів і шумозахищеність при тіньовому і дзеркально-тіньовому методах
- •4 Методи радіохвильового неруйнуючого контролю для визначення фізичних параметрів об'єктів контролю. Вимірювання товщини листа методом пройшовшого радіовипромінення
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Показники довговічності, ремонто-придатності і зберігання приладів
- •2 Вихрострумовий вимірювач типу итм-11.
- •3. Основні параметри ультразвукового контролю зварних з’єднань
- •4. Дефектоскопія радіохвильовим методом. Основні принципи дії та будова радіохвильових дефектоскопів, особливості їхнього застосування.
- •5 Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Яка різниця у будові та принципу дії цифрових фазометрів і частотомірів?
- •3 Фізична суть ехо-імпульсного методу і його застосування.
- •Роль і місце методів контролю проникаючими випромінюваннями та речовинами. Фізичні основи контролю іонізуючими випромінюваннями. Взаємодія іонізуючих випромінювань з речовиною.
- •1. Яка різниця у будові та принципу дії цифрових вимірювальних приладів часового перетворення розгортаючої та інтегруючої дії? Цифрові вольтметри розгортаючого часового перетворення
- •6.3.2 Інтегруючі цифрові вольтметри часового перетворення
- •2 Фізичні основи, конструкції і область застосування перетворювачів Холла.
- •3 Фізична суть тіньового методу і його застосування.
- •4. Радіоізотопні джерела іонізуючого випромінювання та джерела на основі прискорювачів заряджених частинок.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1 Яка різниця у будові та принципу дії цифрових вимірювальних приладів розгортаючого зрівноважування одиничного та порядкового наближення? Цифрові вольтметри зрівноважуючого перетворення
- •2 Фізичні основи, конструкції і область застосування індукційних перетворювачів.
- •3 Фізична суть дзеркально-тіньового методу і його застосування.
- •4 Детектори іонізуючого випромінювання, їхні типи та застосування, використання підсилюючих екранів.
- •1. Здійснити порівняльну характеристику аналогових електромеханічних приладів магнітоелектричної і електромагнітної систем. Магнітоелектричні вимірювальні прилади
- •2. Фізичні основи, конструкції і область застосування магніторезистивних перетворювачів.
- •4 Характеристики методів промислової радіографії. Вибір та обґрунтування режимів просвічування в радіографії.
- •Геометрична нерізкість визначається з співвідношення
- •1 Здійснити порівняльну характеристику аналогових електромеханічних приладів електростатичної і електродинамічної систем.
- •2 Фізичні основи, конструкції і область застосування магнітопорошкових дефектоскопів.
- •3 Фізична суть імпедансного методу і його застосування.
- •4. Засоби техніки ізотопної радіографії. Основні типи гамма-дефектоскопів.
- •5.4 Потенціометри змінного струму
- •3 Фізична суть акустичної емісії і її застосування.
- •4. Фізичні основи радіометрії. Методи та засоби радіометрії. Методики та схеми радіометричної дефектоскопії. Радіометричні гамма-дефектоскопи.
- •7.1 Світлопроменеві осцилографи (спо)
- •7.2 Електронно-променеві осцилографи (епо).
- •2. Фізичні основи, конструкція і область застосування індукційних дефектоскопів. Індукційні магнітні дефектоскопи
- •4.1 Пасивні індукційні перетворювачі
- •4.2 Магнітна індукційна головка
- •3 Методи визначення швидкості поширення уз коливань.
- •4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
- •1. Здійснити порівняльну характеристику пікнометричних і п’єзометричних густиномірів. Вагові (пікнометричні) густиноміри
- •2 Фізичні основи, конструкція і область застосування магнітних товщиномірів пондеромоторної дії та магнітостатичних товщиномірів. Магнітні товщиноміри
- •9.1 Фізичні основи магнітної товщинометрії
- •9.2 Товщиноміри пондеромоторної дії
- •9.3 Магнітостатичні товщиноміри
- •3. Способи зондування виробів за допомогою уз.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Здійснити порівняльну характеристику ротаційних та капілярних віскозиметрів. Вимірювання в'язкості рідин
- •13.1 Капілярні віскозиметри.
- •13.3. Ротаційні візкозиметри
- •2 Фізичні основи, конструкція і область застосування магнітних структуроскопів. Магнітні структуроскопи
- •10.1 Фізичні основи магнітної структуроскопії
- •10.2 Коерцитиметри
- •3. Конструкція уз перетворювачів.
- •4. Фізичні основи рентгенівської дефектоскопії. Засоби і техніка рентгенографії, їх класифікація , області застосування.
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
З метою ТНК найбільше застосування дістали неконтактні методи вимірювання температури за тепловим випромінюванням за допомогою пірометрів, які принципіально не мають обмежень по верхньому значенню вимірювальних температур. В залежності від принципу дії розрізняють пірометри яскравісні, кольорові та радіаційні. Останні особливо призначені для вимірювання малих температур, іноді називають радіометрами (вимірювачами радіаційного потоку).
Яскравісні пірометри основані на одночасному спостереженні за яскравістю свічення ОК в ІЧ діапазоні (при температурі до 600°С) чи видимому діапазоні і еталонного джерела (звичайно прямої розжарюваної нитки). Змінюючи яскравість свічення нитки н (рис. 2.20) шляхом регулювання протікаючого струму і порівнюючи через монохроматичний фільтр ф2 яскравість нитки на фоні ОК (при низьких температурах за допомогою перетворювача), потрібно добитись пропадання частини зображення нитки з найвищою температурою В цьому випадку температура ділянки нитки і ОК будуть однакові, що дозволяє за градуюванням регулятора струму R розжарення знайти температуру ОК або за показниками реєструючого приладу Р.
Оскільки нитку лампи можна нагрівати лише до температури 1400°С, то для вимірювань більш високих температур застосовують світлофільтри додаткові Ф1, які послаблюють інтенсивність випромінювання ОК.
В деяких конструкціях для вимірювання яскравостей при постійному значенні струму лампи користуються пересувним світлофільтром із змінною густиною, т. зв. оптичним клином. Тоді температурну шкалу наносять на пристрій для зміни положення оптичного клина.
В приладах з ручним зрівноважуванням момент співпадання визначається візуально, а в приладах з автоматичним зрівноважуванням – з допомогою фотоелемента. Щоб порівнювати інтенсивність випромінювання в спектрі монохроматичних променів, у пірометрі застосовують червоний світлофільтр, який пропускає промені з довжиною хвилі 0,62 мкм і більше. Око людини чутливе до променів з довжиною хвилі до 0,73 мкм, тому порівнюють інтенсивності випромінювання у вузькому спектрі – 0,62-0,73 мкм.
Серійні яскравісні пірометри призначені для вимірювання температури від 700°С до 3000°С. Похибка вимірювання може не перевищувати 0,6-2 %. Типи оптичних пірометрів: ОППИР-017 (6000°С), лабораторний ОП (3000°С); фотоелектричні ФЕП-4 (2000°С).
Рисунок 2.21 – Схема яскравісного пірометра.
Кольорові пірометри використовують залежність потоку випромінювання від довжини хвилі та від температури. Точніше їх можна назвати пірометрами спектрального відношення, бо використовують залежність від температури тіла відношення спектральних енергетичних яскравостей в двох ділянках спектру з певними значеннями ефективних довжин хвиль:
(2.55)
В залежності від того, чи використовується для кожної із спектральних яскравостей окремий приймач (фотоелемент, фотодіод) чи обидві яскравості діють на один і той же приймач почергово, пірометр виконується по одноканальній чи двоканальній схемі.
Виділяючи з допомогою кольорових (смугових) фільтрів дві складові в різних ділянках спектру і визначивши логарифм їх відношення, можна визначити "кольорову" температуру ОК. Для підвищення точності вимірювань селективні фільтри монтують на рухомому диску модулятора (обтюратора).
Кольорові пірометри звичайно використовуються при вимірюванні високих температур (1000-3000°С), де є інтенсивне випромінювання у видимому світлі. Але, підібравши відповідну оптику, фільтри і перетворювач, можна проводити вимірювання температур, починаючи з кімнатних в ІЧ діапазоні, але чутливість і стабільність апаратури в цьому випадку невеликі.
Перевагами колірних пірометрів є незалежність показів від відстані до OK, a також від поглинання радіації в середовищі між пірометром і ОК, якщо коефіцієнт поглинання є однаковим для обох довжин хвиль. Їх недоліком є відносна складність.
Прикладом колірного пірометра може бути прилад типу ЦЭП-3, який дає змогу вимірювати температуру в межах 1400°С-2800°С з похибкою до 1%.
Радіаційні пірометри використовують залежність потоку теплового випромінювання від температури ОК, і виконуються на основі різних первинних перетворювачів: батарей термопар, охолоджувальних напівпровідникових резисторів, піроелектричних перетворювачів, болометрів і ін. Вони виготовляються на сучасній елементній базі електроніки і мають велику чутливість, що дозволяє вимірювати порівняно низькі температури. Помимо власного випромінювання контрольованого об’єкта найбільш досконалі радіаційні пірометри враховують ІЧВ посторонніх нагрітих тіл чи фону, відбитого ОК, який приблизно пропорційний потоку:
(2.56)
де зав і Тзав – коефіцієнт випромінювання та температура предмета, який створює випромінювання, що заважає вимірюванням.
Радіаційні пірометри будують за різними функціональними схемами, спільними частинами яких є: об’єктив, первинний вимірювальний перетворювач ІЧВ (приймач), блоки вторинної обробки інформації, пристрій наведення, калібрувальний пристрій КП та блок живлення (рис. 2.22).
На перетворювач Пp почергово попадає ІЧВ від ОК і від еталонного джерела АЧТ. Якщо потік випромінювання від ОК такий же, як від каліброваного пристрою (еталонного джерела АЧТ), то на виході перетворювача Пр вихідний сигнал буде нульовим. При відмінності потоків випромінювання, які визначаються, в першу чергу, перепадом температур, на виході перетворювача появиться вихідний сигнал, який визначається різницею потоків теплового випромінювання.
Перетворювач Пр під’єднанний до електричної схеми (мостової, балансної і т.п.), в яку увімкнений коректор випромінювання, який дозволяє змінити коефіцієнт передачі в залежності від коефіцієнта теплового випромінювання від ОК. Сигнал після коректора попадає на підсилювач, а потім на синхронний детектор СД, який потрібний для формування на виході постійної напруги відповідного знаку в залежності від того, який з потоків випромінювання ОК чи АЧТ більший за значенням. Для нормальної роботи синхронного детектора необхідно подати на нього опорну напругу, яка характеризує положення диска модулятора і показує, який з потоків визначає в даний момент сигнал перетворювача. Цю роль виконують лампа Л, фотоелемент ФЕ, формувач імпульсів ФІ.
Так як потік теплового випромінювання нелінійно залежить від температури ОК, для одержання лінійної шкали встановлюють нелінійний коректуючий пристрій – лінеаризатор. Температуру ОК показує вимірювальний прилад (реєстратор), який може бути стрілковий, цифровий і ін.
Висока спрямованість об’єктива пірометра робить необхідним пристрій візуального наведення, який має візир і окуляр.
За наведеною схемою виготовляють досить чутливі і точні радіаційні пірометри. Інколи для спрощення конструкції радіаційного пірометра і покращання його експлуатаційних властивостей вимикають систему модуляції, АЧТ та спрощують оптичну систему. Погіршення точності вимірювань (в 3-10 раз), компенсується зручністю роботи з портативним приладом.
Настроювання радіаційних пірометрів полягає у виборі і встановленні режимів роботи (вибір діапазонів та режиму проведення вимірювання: однократний, з запам’ятовуванням і обробкою результатів і т. д., установка поля, чутливості чи шкали); у введенні коефіцієнта теплового випромінювання і температури навколишнього середовища чи сильно нагрітих предметів.

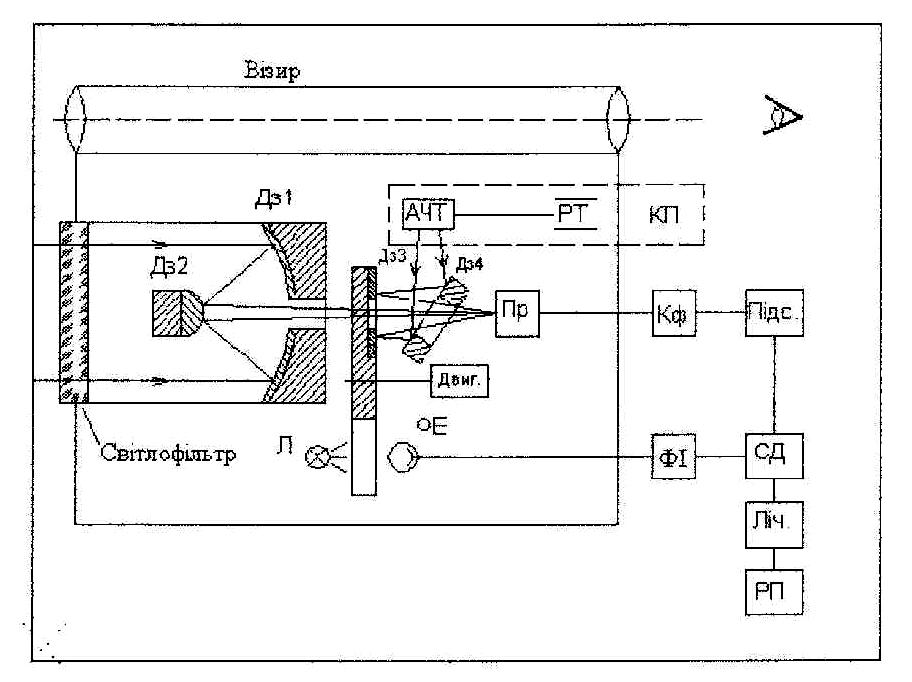

Рисунок 2.22 - Функціональна схема радіаційного пірометра з модуляцією потоку.
Коефіцієнт випромінювання в залежності від конкретних умов визнача-ється по різному:
на базі досвіду, який вже є від роботи з об’єктами даного типу, закріпленого в нормативно-технічній документації;
за таблицями для різних матеріалів;
безпосередньо вимірюється, якщо в якій-небудь зоні ОК температура точно відома.
У цьому випадку направляють пірометр на ділянку ОК з відомою темпе-ратурою, регулюють покази пірометра ручкою установки коефіцієнту теплового випромінювання до значення, рівного відомій температурі, вважаючи при цьому, що вплив навколишніх предметів невеликий. Таким чином можна досить точно врахувати вплив коефіцієнта теплового випромінювання чи, навпаки, проводити його вимірювання з метою дослідження якості різних ОК.
Похибка вимірювання температури радіаційними пірометрами визначається наступними складовими:
нестабільністю його блоків;
похибкою, з якою відомий коефіцієнт теплового випромінювання;
впливом температури навколишнього середовища, фону і нагрітих предметів;
динамічними похибками від взаємного переміщення ОК, пірометра і інших предметів;
обмеженими розмірами ОК чи великим полем зору пірометра;
непостійністю температури на ОК і іншими другорядними причинами.
Найчастіше найбільш суттєвою є похибка від того, що коефіцієнт теплового випромінювання відомий не точно чи змінюється від виробу до виробу із-за шорсткості чи нерівностей поверхонь, наявності покрить, окислів, забруднень, взаємних переносів і інших виробничих причин.
Похибка, яка виникає із-за невизначеності коефіцієнта теплового випромінювання, може бути суттєво знижена для сірих об’єктів ((T,)=const), якщо проводити вимірювання в інших частотних діапазонах, тобто реєструвати випромінювання в діапазоні з двома середніми довжинами хвиль і разом обробити одержані сигнали.
Використаємо формулу розподілу випромінювання (густини теплового потоку) в залежності від довжини хвилі:
, (2.57)
де с1=3,7410-16 Втм2, с2=1,43910-2 кгК.
Візьмемо відношення спектральних густин теплових потоків:
. (2.58)
Тут вважаємо, що для сірого тіла в=соnst (не залежить від ). Прологарифмувавши це відношення, дістанемо:
; (2.59)
(2.60)
Таким чином, для "сірих" ОК, вибравши підходящі довжини хвиль 1 і 2, обробивши одержані від перетворювача сигнали, пропорційні q1 і q2, в відповідності з одержаним виразом для Т, можна визначити істинну температуру об’єкта. Цей принцип роботи реалізують деякі пірометри, які мають модулятор у вигляді набору світлофільтрів, які пропускають відповідні випромінювання.
Невизначеність та непостійність коефіцієнта теплового випромінювання приводить на практиці до того, що для НК доцільніше не використовувати радіаційні пірометри високої точності, а краще використати пірометр з більшою похибкою, але який має кращі експлуатаційні показники: габарити, масу, джерела живлення, простоту та зручність у роботі і т.д.
