1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною

До опосередкованих вимірювань з багатократними спо­стереженнями відносять такі, при яких залежність між вимірюва­ною величиною і аргументом аналогічна залежності y=f(x₁,x₂,…,x_m) (де m – кількість аргументів, від яких залежить у), однак оцінки аргументів одержують шляхом вимірювання з багатократ­ними спостереженнями. Тому в даному випадку більш обгрунтова­ними є ймовірністні моделі похибок і частіше використовується представлення похибок з розділенням їх на систематичні і випадко­ві складові. Відповідно, більш обгрунтованими статистичні моделі обробки даних, зокрема, ймовірнісні моделі сумування похибок.

Методика обробки вказаних вище вимірювань при нелінійній залежності між вимірюваними аргументами і вимірювальною величиною є такою:

3. здійснити обробку результатів прямих вимірювань кожного з аргументів.

4. здійснити попарний аналіз результатів спостережень всіх аргументів на наявність між ними кореляційних залежностей: для цього спочатку розраховують коефіцієнт кореляції між кожною парою аргументів:

– середньоквадратичне відхилення результатів спостережень,

n – кількість результатів вимірювань кожного з аргументів.

Якщо буде мати місце таке співвідношення:

то приймається, що між аргументами кореляція відсутня, тобто приймаємо =0.

– коефіцієнт довіри, який визначається за допомогою відповідних таблиць або формул для відповідного закону розподілу.

Якщо умова (1) не буде виконуватись, то в цьому випадку в подальшому розрахунку необхідно враховувати коефіцієнт кореляції .

3. Визначити середнє значення результату посередніх вимірювань за допомогою такої залежності:

y=f(x₁,x₂,…,x_m); m

Поправку А вводять, коли буде мати місце умова

– абсолютні похибки кожного з аргументів

m – кількість аргументів

4. СКВ результату посередніх вимірювань розраховують наступним чином

5. У випадку нелінійної залежності і апріорної інформації про те, що результат посередніх вимірювань описується будь-яким симетричним одномодальним законом розподілу коефіцієнт t_p розраховують на основі заданого Р_зад

2.Ферозондова установка уфст-61.

Ферозондова установка УФСТ-61

призначена для автоматичного

Мал. 65. Блок-схема феррозоидового прибору:

f — частота струму; U — індикатор

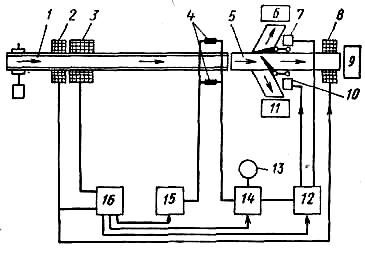

Мал. 66. Блок-схема установки УФСТ-61 для автоматичного

контролю і сортування стальних деталей по твердості

контролю якості термообробки сталевих і чавунних деталей. Робота установки полягає в наступному (мал. 66). Контрольована деталь, що транспортується стрічкою 1, після розмагнічування в котушці 2 намагнічується в котушці 3 і поступає в індикаторний вузол з ферозондами 4. Котушки розмагнічування і приводу транспортера живиться від блоку 16. Обмотки збудження ферозонду живляться від генератора синусоїдальної напруги 15. Сигнал з ферозондів, пропорційний напруженості магнітного поля залишково намагніченої деталі (і її твердості) посилюється вимірювальним пристроєм 14 і поступає на індикатор 13 і в пристрій автоматики 12. Залежно від величини сигналу виконавчі механізми 7, 10 відкривають один з каналів в збірки 6, 9 або 11, і деталь через канал 5 відповідно прямує в збірку придатних деталей 9, м'яких 11 або твердих 6.

Придатні деталі розмагнічуються в котушці 8, встановленій на шляху руху деталі в збірку придатних деталей.
