- •1.У чому полягає принцип побудови температурних шкал, назвати їх основні види?
- •2. Фізичні основи, конструкція і область застосування вихрострумових товщиномірів покриття металів.
- •3. Способи контакту уз перетворювачів з поверхнею виробу.
- •4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
- •5. Розрахувати і побудувати афх, ачх і фчх для ланки обробки сигналів по їх передавальній функції:
- •Здійснити порівняльну оцінку різних типів термометрів розширення.
- •9.2. Термометри розширення
- •9.2.1. Рідинні термометри
- •9.2.2. Дилатометричні та біметалеві термометри.
- •9.2.3. Манометричні термометри.
- •2. Фізичні основи, конструкція і область застосування вихрострумових структуроскопів.
- •3. Амплітудно-частотна характеристика уз перетворювачів і її параметри.
- •4. Тепловий захист рентгенівських трубок, його розрахунок.
- •1.Описати принцип роботи та назвати основні види пірометрів.
- •2.9.1 Яскравісні пірометри
- •2.9.2 Кольорові пірометри
- •2.9.3 Радіаційні пірометри
- •2.Фізичні основи, конструкція і область застосування вихрострумових дефектоскопів з мікропроцесорами і мікроЕом
- •3.Коефіцієнти електромеханічного перетворення.
- •4.Промислові рентгенівські товщиноміри. Рентгеноструктурний та спектральний аналіз в промисловій дефектоскопії
- •5.Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Описати основні види рідинних манометрів.
- •2.Фізичні основи, конструкція і область застосування електроємнісного методу контролю.
- •3.Основні типи п’єзоперетворювачів для уз апаратури.
- •4.Фізичні основи контролю проникаючими речовинами. Матеріали для проведення контролю проникаючими речовинами.
- •5.Розрахувати і побудувати автоковаріаційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Здійснити порівняльну оцінку звужуючих пристроїв у витратомірах змінного перепаду тиску.
- •10.3 Витратоміри змінного перепаду тиску (дросельні)
- •10.3.1 Теоретичні основи
- •10.3.2 Звужуючі пристрої у витратомірах змінного перепаду тиску
- •2.Фізичні основи, конструкція і область застосування електропотенційних і термоелектричних дефектоскопів.
- •14 Електропотенціальний метод контролю і його технічна реалізація
- •11.5 Термоелектричний метод контролю і його технічна реалізація
- •3.Способи визначення товщини безеталонним методом.
- •4.Апаратура для проведення неруйнівного контролю з використанням проникаючих речовин. Методика проведення контролю якості виробів з використанням проникаючих речовин.
- •5.Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Здійснити порівняльну оцінку основних типів лічильників об’ємного методу.
- •Засоби вимірювання витрати називають витратомірами.
- •10.1 Об’ємні методи вимірювання витрати
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів зовнішніми прохідними вихрострумовими перетворювачами (всп).
- •3.Конструкція п’єзоперетворювача і призначення основних його елементів.
- •4.Фізичні основи неруйнуючого контролю електромагнітними випромі-нюваннями.Характеристики електромагнітних випромінювань. Взаємодія електромаг-нітного випромінювання з речовиною.
- •5.Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1.Здійснити порівняльну оцінку буйкових та поплавкових рівнемірів.
- •11.2 Поплавкові рівнеміри
- •11.3 Буйкові рівнеміри
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів внутрішніми прохідними всп.
- •3.Коефіцієнти відбиття і поглинання, їх взаємозв’язок.
- •4.Джерела електромагнітного випромінювання для оптичного та теплового контролю. Елементи оптичних систем.
- •5.Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів
- •1.На якій основній властивості певного параметру, яким характеризується досліджувана суміш, базується вимірювання концентрації. Навести приклади аналізаторів різних типів.
- •15.1 Термокондуктометричні газоаналізатори
- •15.2. Дифузійні газоаналізатори
- •15.3. Магнітні газоаналізатори
- •15.4 Потенціометричні аналізатори
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів екранними прохідними всп
- •3.Застосування поперечних хвиль і їхня фізична суть.
- •4.Первинні перетворювачі оптичного випромінювання. Їхні характеристики, класифікація, принцип дії.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів
- •17.3 Засоби вимірювання октанового числа
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів накладними всп.
- •3.Фізична суть повздовжніх хвиль і їх застосування.
- •4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.
- •5.Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1.Розмірності основних фізичних величин.
- •2.Фізичні основи, конструкція і особливості контролю дефектів виробів вихрострумовим методом контролю.
- •3.Фізична суть поверхневих хвиль і хвиль Релея і їх застосування.
- •4.Фотометричні методи контролю якості.
- •5.Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Міжнародна система одиниць фізичних величин.
- •2. Фізичні основи, конструкція і особливості контролю рухомих об’єктів вихрострумовим методом контролю. Вплив швидкості руху всп відносно об’єкта контролю
- •3. Співвідношення між швидкостями повздовжніх, поперечних і поверхневих хвиль.Ю їх застосування.
- •4. Голографія. Голографічні методи неруйнівного контролю.
- •5. Розрахувати спектральну щільність такого детермінованого сигналу:
- •1. Різновидності похибок засобів вимірювання і похибок результатів вимірювань.
- •2. Класифікація і область застосування магнітних методів неруйнівного контролю. Основні поняття і терміни при магнітному контролі.
- •Основні поняття і терміни при магнітному контролі
- •3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
- •4. Апаратура і методи телевізійного контролю. Ендоскопи.
- •5. Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Поняття інтегральної і диференційної функції розподілу результатів спостережень і випадкових похибок.
- •2. Поняття магнітної проникності, її види і особливості використання при магнітних методах контролю. Коефіцієнт розмагнічення і його фізична суть.
- •3 Блок-схема товщиноміра ут-93п і його застосування.
- •4. Інтерференційні методи неруйнуючого контролю виробів.
- •5. Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1. Нормальний і нормалізований закони розподілу результатів спостережень і випадкових похибок.
- •2.Індукційні магнітні перетворювачі (елементи теорії, класифікація, основи конструювання). Магнітна індукційна головка.
- •3. Блок-схема дефектоскопа уд-12 і його застосування.
- •4. Нефелометричні та поляриметричні методи контролю речовини.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при лінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2. Ферозондові перетворювачі. Типи ферозондів. Суть контролю по парній гармоніці.
- •3. Поняття мертвої зони і залежність параметрів п’єзоперетворювачів від їх фізичних розмірів на базі циліндричного перетворювача.
- •4. Оптичні методи контролю геометричних розмірів.
- •Лазер; 2- дзеркало дефлектора; 3- об’єктив1; 4- ок; 5- об’єктив2; 6- фотоелемент.
- •Лазер; 2- еталонне дзеркало; 3- ок; 4- напівпрозоре дзеркало;
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2.Ферозондова установка уфст-61.
- •3. Поняття першого, другого і третього критичних кутів
- •4. Фізичні основи теплового неруйнуючого контролю. Основні закони теплового випромінювання та теплопередача. Використання їх для розробки методів теплового контролю.
- •5. Розрахувати і побудувати авковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Обробка результатів прямих вимірювань з однократними спостереженнями аргументів
- •2 Перетворювачі Холла. Чутливість, градуювальна характеристика.
- •3. Закон Снеліуса і його застосування
- •4. Первинні перетворювачі теплових величин. Індикатори теплових полів. Пристрої, використовувані в тепловому контролі.
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Посередні вимірювання з однократними спостереженнями аргументів
- •2. Магнітний дефектоскоп стальних канатів интрос і дип-2.
- •3. Вибір і обґрунтування частот перетворювача для контролю параметрів металу, бетону, пластмаси
- •2.3. Властивості ультразвукових коливань
- •4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
- •5. Розрахувати і побудувати автоковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Диференціальний метод розрахунку похибок засобів вимірювання
- •В ідносна похибка буде такою:
- •2. Магнітні товщиноміри(типи, загальна характеристика). Магнітний товщиномір мт-41нц.
- •9.1 Фізичні основи магнітної товщинометрії
- •9.4 Індукційні товщиноміри
- •5. Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1. Розрахунок похибок засобів вимірювань на основі їх структурних схем.
- •2. Електропотенціальні дефектоскопи. Глибиномір тріщин типу хrt804
- •3. Схеми прозвучування таврових з‘єднань і їх особливості
- •4. Тепловізійна апаратура. Будова, принцип дії та характеристики.
- •1. Динамічні похибки засобів вимірювання і методика їх визначення.
- •2. Термоелектричний метод контролю і його технічна реалізація. Дефектоскопи типу іскра-1м
- •Електроіскровий метод контролю і його технічна реалізація
- •3. Контроль швів в нахлестку та їх особливості.
- •4. Організація теплового контролю. Дефектоскопія та інтроскопія тепловими методами.
- •1 Загальний аналіз методів підвищення точності засобів вимірювання.
- •2. Класифікація і види вихрострумових перетворювачів (всп) область їх застосування.
- •3 Схема контролю стикових з‘єднань та їх особливості
- •Джерела нвч коливань
- •2. Вихрострумовий дефектоскоп вд-26н.
- •4 Основні пристрої для формування і обробки надвисокочастотних радіосигналів і електромагнітних полів. Індикатори та перетворювачі радіохвильового випромінювання.
- •1. Автоматичне коригування похибок методом ітерацій
- •2. Фізичні основи електромагнітного контролю. Основні розрахункові сигнали всп і параметри електромагнітного контролю.
- •Очевидно, що
- •3 Визначення конфігурації та орієнтації дефектів. Визначення координат дефекту
- •4 Будова апаратури радіохвильового неруйнуючого контролю. Геометричний метод радіохвильового контролю.
- •Геометричний метод рхнк
- •5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Показники безвідказності електровимірювальних приладів. Показники надійності
- •2 Оптимізація умов контролю циліндричних виробів прохідними всп.
- •3. Види шумів і шумозахищеність при тіньовому і дзеркально-тіньовому методах
- •4 Методи радіохвильового неруйнуючого контролю для визначення фізичних параметрів об'єктів контролю. Вимірювання товщини листа методом пройшовшого радіовипромінення
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Показники довговічності, ремонто-придатності і зберігання приладів
- •2 Вихрострумовий вимірювач типу итм-11.
- •3. Основні параметри ультразвукового контролю зварних з’єднань
- •4. Дефектоскопія радіохвильовим методом. Основні принципи дії та будова радіохвильових дефектоскопів, особливості їхнього застосування.
- •5 Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Яка різниця у будові та принципу дії цифрових фазометрів і частотомірів?
- •3 Фізична суть ехо-імпульсного методу і його застосування.
- •Роль і місце методів контролю проникаючими випромінюваннями та речовинами. Фізичні основи контролю іонізуючими випромінюваннями. Взаємодія іонізуючих випромінювань з речовиною.
- •1. Яка різниця у будові та принципу дії цифрових вимірювальних приладів часового перетворення розгортаючої та інтегруючої дії? Цифрові вольтметри розгортаючого часового перетворення
- •6.3.2 Інтегруючі цифрові вольтметри часового перетворення
- •2 Фізичні основи, конструкції і область застосування перетворювачів Холла.
- •3 Фізична суть тіньового методу і його застосування.
- •4. Радіоізотопні джерела іонізуючого випромінювання та джерела на основі прискорювачів заряджених частинок.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1 Яка різниця у будові та принципу дії цифрових вимірювальних приладів розгортаючого зрівноважування одиничного та порядкового наближення? Цифрові вольтметри зрівноважуючого перетворення
- •2 Фізичні основи, конструкції і область застосування індукційних перетворювачів.
- •3 Фізична суть дзеркально-тіньового методу і його застосування.
- •4 Детектори іонізуючого випромінювання, їхні типи та застосування, використання підсилюючих екранів.
- •1. Здійснити порівняльну характеристику аналогових електромеханічних приладів магнітоелектричної і електромагнітної систем. Магнітоелектричні вимірювальні прилади
- •2. Фізичні основи, конструкції і область застосування магніторезистивних перетворювачів.
- •4 Характеристики методів промислової радіографії. Вибір та обґрунтування режимів просвічування в радіографії.
- •Геометрична нерізкість визначається з співвідношення
- •1 Здійснити порівняльну характеристику аналогових електромеханічних приладів електростатичної і електродинамічної систем.
- •2 Фізичні основи, конструкції і область застосування магнітопорошкових дефектоскопів.
- •3 Фізична суть імпедансного методу і його застосування.
- •4. Засоби техніки ізотопної радіографії. Основні типи гамма-дефектоскопів.
- •5.4 Потенціометри змінного струму
- •3 Фізична суть акустичної емісії і її застосування.
- •4. Фізичні основи радіометрії. Методи та засоби радіометрії. Методики та схеми радіометричної дефектоскопії. Радіометричні гамма-дефектоскопи.
- •7.1 Світлопроменеві осцилографи (спо)
- •7.2 Електронно-променеві осцилографи (епо).
- •2. Фізичні основи, конструкція і область застосування індукційних дефектоскопів. Індукційні магнітні дефектоскопи
- •4.1 Пасивні індукційні перетворювачі
- •4.2 Магнітна індукційна головка
- •3 Методи визначення швидкості поширення уз коливань.
- •4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
- •1. Здійснити порівняльну характеристику пікнометричних і п’єзометричних густиномірів. Вагові (пікнометричні) густиноміри
- •2 Фізичні основи, конструкція і область застосування магнітних товщиномірів пондеромоторної дії та магнітостатичних товщиномірів. Магнітні товщиноміри
- •9.1 Фізичні основи магнітної товщинометрії
- •9.2 Товщиноміри пондеромоторної дії
- •9.3 Магнітостатичні товщиноміри
- •3. Способи зондування виробів за допомогою уз.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Здійснити порівняльну характеристику ротаційних та капілярних віскозиметрів. Вимірювання в'язкості рідин
- •13.1 Капілярні віскозиметри.
- •13.3. Ротаційні візкозиметри
- •2 Фізичні основи, конструкція і область застосування магнітних структуроскопів. Магнітні структуроскопи
- •10.1 Фізичні основи магнітної структуроскопії
- •10.2 Коерцитиметри
- •3. Конструкція уз перетворювачів.
- •4. Фізичні основи рентгенівської дефектоскопії. Засоби і техніка рентгенографії, їх класифікація , області застосування.
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:

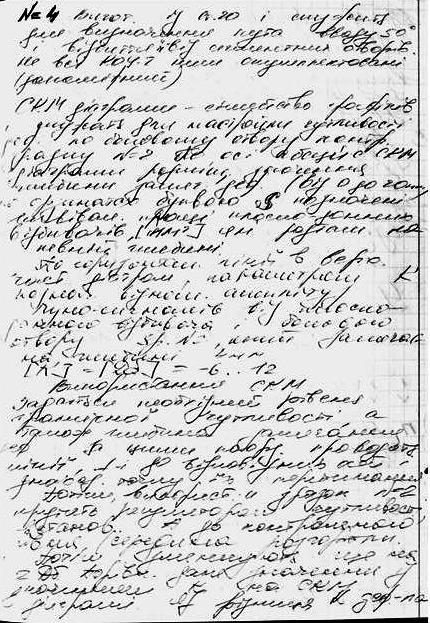

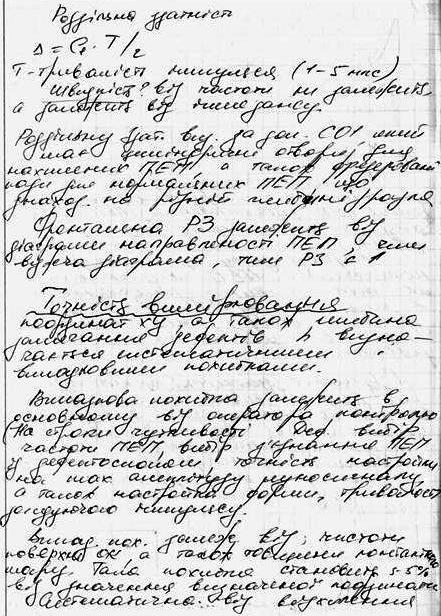

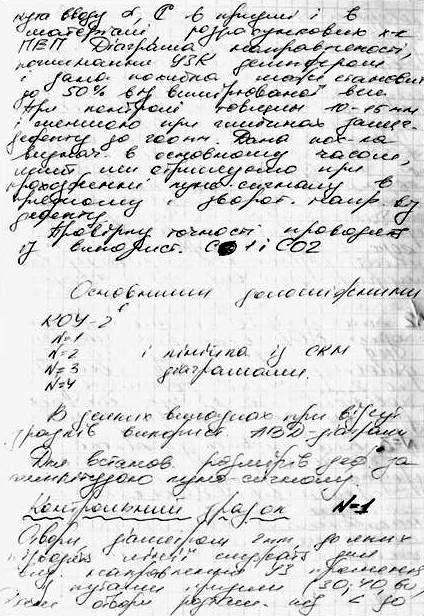

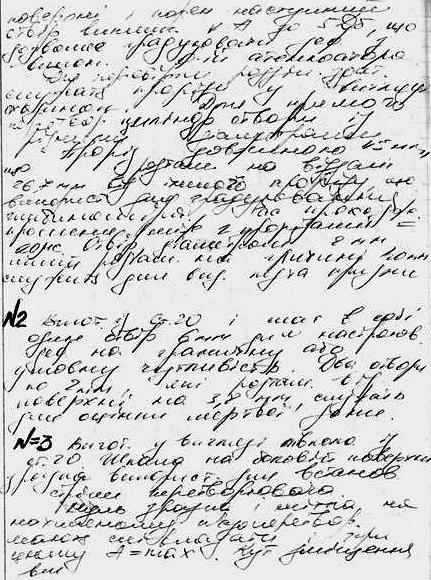

3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
4. Апаратура і методи телевізійного контролю. Ендоскопи.
Основою застосування телевізійних методів є електронно-променеві трубки (ЕПТ),які дозволяють перетворити видиме зображення у впорядковану послідовність електроімпульсів – відеосигнал. Найбільше поширення у телевізійних системах з метою неруйнівного контролю мають відикон та дисектор.
Сканування електричним променем відбувається в телевізійних передавальних трубках (іконоскоп, ортикон, дисектор, відикон). Більшість ЕПТ являються фотоелектричними приймачами з зовнішнім фотоефектом, які мають чутливість в видимій і близькій ІЧ - області до 1.2мкм.Але в більшості випадків використовується внутрішній фотоефект, тобто фотокатодом служить фоторезистор, що дозволяє довести чутливість в ІЧ області до 2-2.5мкм (це об’єкт контролю з Т=150С).
Дисектор - ЕПТ миттєвої дії. В них енергія випромінювання кожної точки поля перетворюється в сигнал тільки в момент дії електронного скануючого променя. Цей час суттєво менший часу огляду всього поля, тому не встигають набратись заряди . Напівпрозорий фотокатод випускає під дією світла (зображення об'єкта контролю) ЕПТ фотоелектрони, кількість яких пропорціональні освітленості . В певний момент часу в щілину ФЕП входять електрони тільки від певного елемента зображення.
Відикон - ЕПТ із нагромадженням заряду. В таких системах здійснюється сумування енергії, яку випромінює дана точка поля обзору на протязі всього часу огляду, що дозволяє підвищити їх чутливість.
Сигнали одержані від передаючого телевізійного блока, дальше можуть бути використані для: формування видимого зображення, яке аналізується оператором; для логічної обробки сигналів і виділення інформації про об'єкт контролю чи для вводу в ЕОМ. Найбільш ефективним результатом такого неруйнівного контролю є безпосереднє використання його в технологічному процесі для його корекції в потрібному напрямі, що краще робити з допомогою ЕОМ, яка може врахувати всі впливаючі фактори на якість готової продукції.
Узагальнюючи позитивні риси телевізійного контролю, який все ширше замінює візуальний і візуально-оптичний контроль, можна відмітити основні переваги:
1) можливість одночасної оцінки зображення на кількох екранах групою операторів, що в багатьох випадках важливо, наприклад, при роботі з ендоскопом і ін. ;
2) робота з великим зображенням, яке одержується за рахунок електронного підсилення так, що загальне збільшення дорівнює:
К=Ко п т·Ке л ; (1.101)
3) передача і аналіз зображення практично на будь-які віддалі від об'єкта контролю;
4) можливість запису (оперативна пам'ять, відеомагнітофон) , обробки зображення (підвищення контрасту, виділення зон з деталями, якими цікавляться, нанесення шкал, міток, кольорове контрастування і т.п.) і його поліпшення шляхом усунення перешкод застосуванням методів, які широко використовуються в телеметричних системах;
5) простота проведення контролю для об'єкта контролю різної форми;
6) широкі можливості автоматизації неруйнівного контролю і використання його результатів, оброблених на ЕОМ, для їх фіксації, аналізу, а також управління ходом технологічного процесу.
Більшу частину цих переваг дозволяють реалізувати пристрої на базі серійних блоків та систем. Такі установки називаються системами прикладного (промислового) телебачення і телевізійної автоматики. Крім того, деякі спеціальні пристрої, які створюють на виході видиме зображення, побудовані на основі принципів, які характерні для телевізійної техніки.
Основним обладнанням при реалізації телевізійних методів неруйнівного контролю є прикладна телевізійна установка(ПТУ), яка представляє собою замкнуту телевізійну систему, сигнали якої найчастіше передаються кабелем.
Промислові телевізійні установки дозволяють вирішувати задачі візуального і візуально-оптичного неруйнівного контролю, але в ширшому спектральному діапазоні і в більшому об'ємі. Їх застосування особливо ефективне в тих випадках, коли присутність оператора в зоні контролю неможлива або небезпечні умови праці. Промислові телевізійні установки дозволяють вимірювати геометричні розміри, форми напівфабрикатів і виробів, виявлення дефектів, розміри яких перевищують ширину рядка телевізійного растру і досить контрастні, а також слідкувати за ходом виробничого процесу. В крупносерійному і масовому виробництві контроль геометричних показників доцільно вести, встановивши перед екраном маску чи шаблон, які полегшують роботу.
У багатьох випадках є зміст застосовувати кольорові телевізійні установки або проводити кольорове контрастування зображення, що підвищує достовірність неруйнівного контролю. Однією із суттєвих складових похибки в товщинометрії є вплив нелінійності зображення вздовж екрану, яка створюється відхилюючими системами ЕПТ. Для зменшення цих похибок градуюють вихідний екран з допомогою тест-об'єктів чи координатних сіток або розміщують їх в зону контролю. Якщо відомий припустимий напрямок дефектів, то слід розміщувати приймальну телекамеру так, щоб рядки були перпендикулярні цьому напрямку, оскільки при цьому знижуються імовірності пропуску дефектів. Телевізійні методи дозволяють виявляти дефекти, мінімальний розмір яких дорівнює
l
min
=
;
(1.102)
де m - число рядків або число елементів в рядку; к – коефіцієнт підсилення . Поряд з всіма перевагами слід зважувати на те, що телевізійні системи порівняно дорогі, складні, тому їх використання не завжди доцільне з економічної точки зору.
Автоматичне вимірювання геометричних розмірів телевізійними методами може відбуватись слідуючими методами: часово-імпульсне перетворення, оптична дискретизація зображення і метод граничних струмів.
Реалізація методу часово-імпульсних перетворень зводиться до вимірювання довжини імпульсів, чи їх підрахунку, сформованих зображенням країв об'єкта контролю на екрані ВКП.
Контроль розмірів з оптичною дискретизацією зображення можна проводити використовуючи оптичну міру з нанесеними світлими і темними штрихами, або з допомогою волоконно-оптичних жгутів. Одержати підвищену точність вимірювань дозволяє тільки другий спосіб із-за малого поперечного перерізу світлопроводів і можливого кодування зображення.
Методи граничних струмів основані на тому, що різниця струмів чи напруг розгортки, які відповідають краям об'єкта контролю, однозначно зв'язана з його геометричними розмірами. Ці способи дозволяють досягнути підвищеної точності, але вимагають відлагодженої високоточної імпульсної системи вимірювань.
Контроль форми чи поперечного перерізу проводиться так само, як і з допомогою проекторів, по шаблонах чи масках. Але телевізійні методи за рахунок імпульсного характеру сигналів дозволяють проводити їх логічну і математичну обробку, наприклад, визначати площу, периметр, співвідношення ділянок з різною яскравістю чи кольором і т.п. Контроль поперечного розміру видовжених виробів здійснюється шляхом сканування вузьким променем чи щілиноподібним пучком світла з допомогою 2-4 телекамер і подальшої обробки зображення.
Дефектоскопія телевізійними методами в даний час здійснюється шляхом оперативного аналізу зображення на екрані ВКП. Телевізійні методи в цьому випадку в порівнянні з візуально-оптичними методом забезпечують підвищену достовірність і роздільну здатність за рахунок додаткового електронного збільшення дрібних деталей зображення, поліпшення умов роботи оператора і вторинної обробки зображення, усунення перешкод (завад), збільшення контрастності, побудови ліній рівної яскравості, введення кольорового контрастування і ін.
Ендоскопи – це пристрої для огляду внутрішніх поверхонь об’єкта контролю з порожнинами. Оснащені освітлювачами, вони дозволяють вирішувати задачі дефектоскопії і неруйнівного контролю будови виробів шляхом переносу видимого зображення із недоступної зони до оператора.
Подібні задачі вирішують, наприклад, телевізійні системи. Але ендоскопи значно дешеві, простіші, мають менші розміри, що дає можливість вводити їх через дуже малі отвори в об’єкті контролю в порожнини і канали складного профілю, якщо радіус згину при повороті ендоскопа в порожнині більше 5 діаметрів жгута.
Разом з тим, ендоскопи не створюють електричного сигналу, який би ніс інформацію про об’єкт контролю, що ускладнює побудову на їх основі засобів автоматизованого неруйнівного контролю.
В залежності від виду об’єкту контролю, умов та мети проведення неруйнівного контролю кінцева частина ендоскопа може компонуватись шляхом різних поєднань елементів оптичних систем (лінз, призм, дзеркал і ін.) та джерела світла.
За технологічними ознаками: жорсткі, напівжорсткі і гнучкої конструкції.
Існують серійні ендоскопи. Жорсткі ендоскопи типу РВП-45 (452, 470) їх ще називають бороскопами, конструктивно виконані у вигляді труби, яка може розтягуватись по довжині. Труба може змінюватися до 7,5 м. Всередині труби розміщені всі оптичні елементи.
1 – окуляр; 2,3 – лінзові системи розширення поля зору без зміни збільшення системи; 4 – об’єктив; 5 – об’єкт контролю; 6 призма ; 7 лампа освітлення.
Рисунок 1.38 – Будова жорсткого ендоскопа.
Кількість елементів може доходити до 50. Збільшення від 0,5х до 60х – 70х. Жосткі легше фіксувати в зоні контролю. Великі втрати світла. Лампа до 100 Вт. Можна фотографувати з їх допомогою.
Але гнучкі більш поширені (ОД-207). В них теж можна регулювати фокусування об’єктива з допомогою троса і так само регулювати положення дистального кінця. Умови освітлення можна легко змінити бо лампа назовні і блок живлення теж. Між лампою (галогенна) тепловий світлофільтр. Довжина світловоду до 2,5 м. Роздільна здатність кращих світловодів до 50 мм-1, а в середньому 15 – 20 ліний/мм, вона обмежена волокнами в жгуті.
1 - джерело світла; 2 - ОК; 3 - досліджувана поверхня; 4 - обєктив; 5 - окуляр; 6 - людське око; 7 - оболонка.
Рисунок 1.39 – Будова гнучкого ендоскопа.
Основні похибки ендоскопів: невелика роздільна здатність, мозаїчність структури. Мінімальний діаметр елемента зображення відповідає подвоєному діаметру окремого волокна регулярного жгута, який передає зображення. В гнучких ендоскопах трудно зафіксувати кінець , не можна працювати з поляризованим світлом та одержувати конкретні світлові пучки. Але ефективність їх застосування при контролі об'єктів складної форми покриває ці недоліки.
