- •1.У чому полягає принцип побудови температурних шкал, назвати їх основні види?
- •2. Фізичні основи, конструкція і область застосування вихрострумових товщиномірів покриття металів.
- •3. Способи контакту уз перетворювачів з поверхнею виробу.
- •4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
- •5. Розрахувати і побудувати афх, ачх і фчх для ланки обробки сигналів по їх передавальній функції:
- •Здійснити порівняльну оцінку різних типів термометрів розширення.
- •9.2. Термометри розширення
- •9.2.1. Рідинні термометри
- •9.2.2. Дилатометричні та біметалеві термометри.
- •9.2.3. Манометричні термометри.
- •2. Фізичні основи, конструкція і область застосування вихрострумових структуроскопів.
- •3. Амплітудно-частотна характеристика уз перетворювачів і її параметри.
- •4. Тепловий захист рентгенівських трубок, його розрахунок.
- •1.Описати принцип роботи та назвати основні види пірометрів.
- •2.9.1 Яскравісні пірометри
- •2.9.2 Кольорові пірометри
- •2.9.3 Радіаційні пірометри
- •2.Фізичні основи, конструкція і область застосування вихрострумових дефектоскопів з мікропроцесорами і мікроЕом
- •3.Коефіцієнти електромеханічного перетворення.
- •4.Промислові рентгенівські товщиноміри. Рентгеноструктурний та спектральний аналіз в промисловій дефектоскопії
- •5.Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Описати основні види рідинних манометрів.
- •2.Фізичні основи, конструкція і область застосування електроємнісного методу контролю.
- •3.Основні типи п’єзоперетворювачів для уз апаратури.
- •4.Фізичні основи контролю проникаючими речовинами. Матеріали для проведення контролю проникаючими речовинами.
- •5.Розрахувати і побудувати автоковаріаційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Здійснити порівняльну оцінку звужуючих пристроїв у витратомірах змінного перепаду тиску.
- •10.3 Витратоміри змінного перепаду тиску (дросельні)
- •10.3.1 Теоретичні основи
- •10.3.2 Звужуючі пристрої у витратомірах змінного перепаду тиску
- •2.Фізичні основи, конструкція і область застосування електропотенційних і термоелектричних дефектоскопів.
- •14 Електропотенціальний метод контролю і його технічна реалізація
- •11.5 Термоелектричний метод контролю і його технічна реалізація
- •3.Способи визначення товщини безеталонним методом.
- •4.Апаратура для проведення неруйнівного контролю з використанням проникаючих речовин. Методика проведення контролю якості виробів з використанням проникаючих речовин.
- •5.Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Здійснити порівняльну оцінку основних типів лічильників об’ємного методу.
- •Засоби вимірювання витрати називають витратомірами.
- •10.1 Об’ємні методи вимірювання витрати
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів зовнішніми прохідними вихрострумовими перетворювачами (всп).
- •3.Конструкція п’єзоперетворювача і призначення основних його елементів.
- •4.Фізичні основи неруйнуючого контролю електромагнітними випромі-нюваннями.Характеристики електромагнітних випромінювань. Взаємодія електромаг-нітного випромінювання з речовиною.
- •5.Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1.Здійснити порівняльну оцінку буйкових та поплавкових рівнемірів.
- •11.2 Поплавкові рівнеміри
- •11.3 Буйкові рівнеміри
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів внутрішніми прохідними всп.
- •3.Коефіцієнти відбиття і поглинання, їх взаємозв’язок.
- •4.Джерела електромагнітного випромінювання для оптичного та теплового контролю. Елементи оптичних систем.
- •5.Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів
- •1.На якій основній властивості певного параметру, яким характеризується досліджувана суміш, базується вимірювання концентрації. Навести приклади аналізаторів різних типів.
- •15.1 Термокондуктометричні газоаналізатори
- •15.2. Дифузійні газоаналізатори
- •15.3. Магнітні газоаналізатори
- •15.4 Потенціометричні аналізатори
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів екранними прохідними всп
- •3.Застосування поперечних хвиль і їхня фізична суть.
- •4.Первинні перетворювачі оптичного випромінювання. Їхні характеристики, класифікація, принцип дії.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів
- •17.3 Засоби вимірювання октанового числа
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів накладними всп.
- •3.Фізична суть повздовжніх хвиль і їх застосування.
- •4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.
- •5.Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1.Розмірності основних фізичних величин.
- •2.Фізичні основи, конструкція і особливості контролю дефектів виробів вихрострумовим методом контролю.
- •3.Фізична суть поверхневих хвиль і хвиль Релея і їх застосування.
- •4.Фотометричні методи контролю якості.
- •5.Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Міжнародна система одиниць фізичних величин.
- •2. Фізичні основи, конструкція і особливості контролю рухомих об’єктів вихрострумовим методом контролю. Вплив швидкості руху всп відносно об’єкта контролю
- •3. Співвідношення між швидкостями повздовжніх, поперечних і поверхневих хвиль.Ю їх застосування.
- •4. Голографія. Голографічні методи неруйнівного контролю.
- •5. Розрахувати спектральну щільність такого детермінованого сигналу:
- •1. Різновидності похибок засобів вимірювання і похибок результатів вимірювань.
- •2. Класифікація і область застосування магнітних методів неруйнівного контролю. Основні поняття і терміни при магнітному контролі.
- •Основні поняття і терміни при магнітному контролі
- •3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
- •4. Апаратура і методи телевізійного контролю. Ендоскопи.
- •5. Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Поняття інтегральної і диференційної функції розподілу результатів спостережень і випадкових похибок.
- •2. Поняття магнітної проникності, її види і особливості використання при магнітних методах контролю. Коефіцієнт розмагнічення і його фізична суть.
- •3 Блок-схема товщиноміра ут-93п і його застосування.
- •4. Інтерференційні методи неруйнуючого контролю виробів.
- •5. Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1. Нормальний і нормалізований закони розподілу результатів спостережень і випадкових похибок.
- •2.Індукційні магнітні перетворювачі (елементи теорії, класифікація, основи конструювання). Магнітна індукційна головка.
- •3. Блок-схема дефектоскопа уд-12 і його застосування.
- •4. Нефелометричні та поляриметричні методи контролю речовини.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при лінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2. Ферозондові перетворювачі. Типи ферозондів. Суть контролю по парній гармоніці.
- •3. Поняття мертвої зони і залежність параметрів п’єзоперетворювачів від їх фізичних розмірів на базі циліндричного перетворювача.
- •4. Оптичні методи контролю геометричних розмірів.
- •Лазер; 2- дзеркало дефлектора; 3- об’єктив1; 4- ок; 5- об’єктив2; 6- фотоелемент.
- •Лазер; 2- еталонне дзеркало; 3- ок; 4- напівпрозоре дзеркало;
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2.Ферозондова установка уфст-61.
- •3. Поняття першого, другого і третього критичних кутів
- •4. Фізичні основи теплового неруйнуючого контролю. Основні закони теплового випромінювання та теплопередача. Використання їх для розробки методів теплового контролю.
- •5. Розрахувати і побудувати авковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Обробка результатів прямих вимірювань з однократними спостереженнями аргументів
- •2 Перетворювачі Холла. Чутливість, градуювальна характеристика.
- •3. Закон Снеліуса і його застосування
- •4. Первинні перетворювачі теплових величин. Індикатори теплових полів. Пристрої, використовувані в тепловому контролі.
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Посередні вимірювання з однократними спостереженнями аргументів
- •2. Магнітний дефектоскоп стальних канатів интрос і дип-2.
- •3. Вибір і обґрунтування частот перетворювача для контролю параметрів металу, бетону, пластмаси
- •2.3. Властивості ультразвукових коливань
- •4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
- •5. Розрахувати і побудувати автоковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Диференціальний метод розрахунку похибок засобів вимірювання
- •В ідносна похибка буде такою:
- •2. Магнітні товщиноміри(типи, загальна характеристика). Магнітний товщиномір мт-41нц.
- •9.1 Фізичні основи магнітної товщинометрії
- •9.4 Індукційні товщиноміри
- •5. Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1. Розрахунок похибок засобів вимірювань на основі їх структурних схем.
- •2. Електропотенціальні дефектоскопи. Глибиномір тріщин типу хrt804
- •3. Схеми прозвучування таврових з‘єднань і їх особливості
- •4. Тепловізійна апаратура. Будова, принцип дії та характеристики.
- •1. Динамічні похибки засобів вимірювання і методика їх визначення.
- •2. Термоелектричний метод контролю і його технічна реалізація. Дефектоскопи типу іскра-1м
- •Електроіскровий метод контролю і його технічна реалізація
- •3. Контроль швів в нахлестку та їх особливості.
- •4. Організація теплового контролю. Дефектоскопія та інтроскопія тепловими методами.
- •1 Загальний аналіз методів підвищення точності засобів вимірювання.
- •2. Класифікація і види вихрострумових перетворювачів (всп) область їх застосування.
- •3 Схема контролю стикових з‘єднань та їх особливості
- •Джерела нвч коливань
- •2. Вихрострумовий дефектоскоп вд-26н.
- •4 Основні пристрої для формування і обробки надвисокочастотних радіосигналів і електромагнітних полів. Індикатори та перетворювачі радіохвильового випромінювання.
- •1. Автоматичне коригування похибок методом ітерацій
- •2. Фізичні основи електромагнітного контролю. Основні розрахункові сигнали всп і параметри електромагнітного контролю.
- •Очевидно, що
- •3 Визначення конфігурації та орієнтації дефектів. Визначення координат дефекту
- •4 Будова апаратури радіохвильового неруйнуючого контролю. Геометричний метод радіохвильового контролю.
- •Геометричний метод рхнк
- •5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Показники безвідказності електровимірювальних приладів. Показники надійності
- •2 Оптимізація умов контролю циліндричних виробів прохідними всп.
- •3. Види шумів і шумозахищеність при тіньовому і дзеркально-тіньовому методах
- •4 Методи радіохвильового неруйнуючого контролю для визначення фізичних параметрів об'єктів контролю. Вимірювання товщини листа методом пройшовшого радіовипромінення
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Показники довговічності, ремонто-придатності і зберігання приладів
- •2 Вихрострумовий вимірювач типу итм-11.
- •3. Основні параметри ультразвукового контролю зварних з’єднань
- •4. Дефектоскопія радіохвильовим методом. Основні принципи дії та будова радіохвильових дефектоскопів, особливості їхнього застосування.
- •5 Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Яка різниця у будові та принципу дії цифрових фазометрів і частотомірів?
- •3 Фізична суть ехо-імпульсного методу і його застосування.
- •Роль і місце методів контролю проникаючими випромінюваннями та речовинами. Фізичні основи контролю іонізуючими випромінюваннями. Взаємодія іонізуючих випромінювань з речовиною.
- •1. Яка різниця у будові та принципу дії цифрових вимірювальних приладів часового перетворення розгортаючої та інтегруючої дії? Цифрові вольтметри розгортаючого часового перетворення
- •6.3.2 Інтегруючі цифрові вольтметри часового перетворення
- •2 Фізичні основи, конструкції і область застосування перетворювачів Холла.
- •3 Фізична суть тіньового методу і його застосування.
- •4. Радіоізотопні джерела іонізуючого випромінювання та джерела на основі прискорювачів заряджених частинок.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1 Яка різниця у будові та принципу дії цифрових вимірювальних приладів розгортаючого зрівноважування одиничного та порядкового наближення? Цифрові вольтметри зрівноважуючого перетворення
- •2 Фізичні основи, конструкції і область застосування індукційних перетворювачів.
- •3 Фізична суть дзеркально-тіньового методу і його застосування.
- •4 Детектори іонізуючого випромінювання, їхні типи та застосування, використання підсилюючих екранів.
- •1. Здійснити порівняльну характеристику аналогових електромеханічних приладів магнітоелектричної і електромагнітної систем. Магнітоелектричні вимірювальні прилади
- •2. Фізичні основи, конструкції і область застосування магніторезистивних перетворювачів.
- •4 Характеристики методів промислової радіографії. Вибір та обґрунтування режимів просвічування в радіографії.
- •Геометрична нерізкість визначається з співвідношення
- •1 Здійснити порівняльну характеристику аналогових електромеханічних приладів електростатичної і електродинамічної систем.
- •2 Фізичні основи, конструкції і область застосування магнітопорошкових дефектоскопів.
- •3 Фізична суть імпедансного методу і його застосування.
- •4. Засоби техніки ізотопної радіографії. Основні типи гамма-дефектоскопів.
- •5.4 Потенціометри змінного струму
- •3 Фізична суть акустичної емісії і її застосування.
- •4. Фізичні основи радіометрії. Методи та засоби радіометрії. Методики та схеми радіометричної дефектоскопії. Радіометричні гамма-дефектоскопи.
- •7.1 Світлопроменеві осцилографи (спо)
- •7.2 Електронно-променеві осцилографи (епо).
- •2. Фізичні основи, конструкція і область застосування індукційних дефектоскопів. Індукційні магнітні дефектоскопи
- •4.1 Пасивні індукційні перетворювачі
- •4.2 Магнітна індукційна головка
- •3 Методи визначення швидкості поширення уз коливань.
- •4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
- •1. Здійснити порівняльну характеристику пікнометричних і п’єзометричних густиномірів. Вагові (пікнометричні) густиноміри
- •2 Фізичні основи, конструкція і область застосування магнітних товщиномірів пондеромоторної дії та магнітостатичних товщиномірів. Магнітні товщиноміри
- •9.1 Фізичні основи магнітної товщинометрії
- •9.2 Товщиноміри пондеромоторної дії
- •9.3 Магнітостатичні товщиноміри
- •3. Способи зондування виробів за допомогою уз.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Здійснити порівняльну характеристику ротаційних та капілярних віскозиметрів. Вимірювання в'язкості рідин
- •13.1 Капілярні віскозиметри.
- •13.3. Ротаційні візкозиметри
- •2 Фізичні основи, конструкція і область застосування магнітних структуроскопів. Магнітні структуроскопи
- •10.1 Фізичні основи магнітної структуроскопії
- •10.2 Коерцитиметри
- •3. Конструкція уз перетворювачів.
- •4. Фізичні основи рентгенівської дефектоскопії. Засоби і техніка рентгенографії, їх класифікація , області застосування.
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.
Огляд неозброєним оком – найпростіший, найдоступніший вид не-руйнівного контролю. Головна особливість - активна роль оператора. Він особливо ефективний при неруйнівному контролі великого розміру об'єкта контролю при необхідності виявлення грубих дефектів, відхилень форми, розмірів і оптичних характеристик. При організації неруйнівного контролю треба враховувати особливості ока. Найбільша чутливість і найменша втомлюваність ока на = 0,56 мкм і яскравості 10 - 100 кд/м2.
Чутливість зору при заданому спектральному складі до яскравості змінюється за логарифмічним законом. Це затруднює давати правильну кількісну оцінку яскравості візуально. Але чутливість ока до відносного перепаду яскравості залишається приблизно однаковою в діапазоні її зміни до 106 раз. Тому оператор може правильно оцінити яскравості однакового порядку.
Поле зору ока становить 150° 125° (із зоною чіткого зору 2°), що при мінімальному часі огляду 2-3 с. і з часом інерції 0.1 с дозволяє прорахувати продуктивність візуального контролю.Віддаль найкращого зору - 250 мм. з кутовою роздільною здатністю 1.
Елементи зображення видно різко, якщо вони лежать в зоні, яка називається глубиною різкості. Вона залежить від , від геометрії оптики, і від акомодації ока.
Мінімальні розміри деталей зображення, які розрізняються (дефекти) визначаються гостротою зору і залежать від умов контролю. Довга тривала робота знижує гостроту зору. Дуже залежить гострота зору від освітленості.
По яскравості око впевнено розрізняє до 15 градацій, а по кольору до 200 відтінків.Контроль буде надійнішим , якщо дефект і фон різного кольору.
Візуальний контроль проводять після певної технологічної підготовки. Оптичний неруйнівний контроль якості проводять шляхом порівняння з еталонами, вимірювальними засобами, чи з контрольним взірцем.
Об'єкт контролю із прозорих.матеріалів контролюють в прохідному світлі (переважно). Прохідне світло також менше стомлює очі, чим відбите.
Освітлення при візуальному неруйнівному контролі якості загальне чи комбіноване.
Важлива умова - напрям падіння світла при дефектуванні поверхні повинен бути в межах 30°60°, щобкраще виявлялись невеликі деталі ОК, непомітні при прямому (перпендикулярному до поверхні) падінні світла.
Спостереження в світлому полі ведуться тоді, якщо світло проходить через прозорий чи напівпрозорий об'єкт контролю і поглинаючі чи погано відбиваючі елементи будуть темні.
У темному полі світло не попадає в око від освітлювача і об'єкта контролю (косе освітлення), якщо об'єкт контролю має високу якість поверхні, то деталі, які розсіюють світло, будуть світліші на темному фоні.
Візуально-оптичний контроль – це неруйнівний контроль із застосуванням оптичних пристроїв, які розширюють, межі зору. Він являється технічним продовженням візуального неруйнівного контролю, який до 0.1 мм. Оптичні прилади дозволяють до 1мкм.
Око здатне розрізнити тим більше деталей предмета, чим під більшим кутом воно бачить цей предмет, тобто, чим ближче до ока він розміщений. Але найменша віддаль до предмета обмежена акомодаційною здатністю ока. Для розглядання дрібних деталей під великим кутом зору, розміщених на малій відстані, використовують лупи.
Лупа – це збірна лінза з фокусною віддаллю f , яка менша за віддаль найкращого зору lнз . Для створення сприятливих умов спостереження ( ОК) розміщають у передній фокусній площині лінзи ( рис 1.27 )
Всі промені , які виходять з точки А предмета 2 і попадають на лінзу 3 , після заломлення в ній будуть іти паралельно променю , що проходить через оптичний центр лінзи . Тому віддаль між лупою і оком буде довільною . Ці паралельні промені кришталик ока 4 буде фокусувати в т. А на сітківці ока5 . Для для побудови т. А треба провести через центр кришталика пряму , паралельну до променів , що ідуть паралельним пучком із лупи3 на кришталик . Оператору здається , що зображення 1 ( АВ ) міститься перед оком на віддалі найкращого зору lнз=250 мм .
1 -уявне зображення предмета ; 2 – предмет ; 3 – лупа ; 4 – кришталик ока ;
5 – сітківка ока ; 6 – зображення на сітківці ока .
Рисунок 1.27.– Побудова ходу променів при одержанні зображення оком за допомогою лупи .
Видимим зображенням лупи чи оптичного приладу називається відношення лінійних розмірів зображення АВ ( створеного оком на сітківці разом з лупою ) до лінійних розмірів зображення А1В1 ( створеного оком на сітківці без лупи , коли предмет А1В1 =АВ розміщений на віддалі найкращого зору ) .
Лупи,
мікроскопи, телескопічні системи
підсилюють можливості зору, але знижують
продуктивність неруйнівного контролю.
Тому організовують ступеневий контроль:
візуальний, з допомгою лупи, а потім
підозрілі місця через мікроскоп. Розмір
дефекту можна виявити в залежності від
збільшення оптичного приладу : Lmin=
(1.80)
Мікроскоп - багатолінзовий оптичний пристрій для спостереження за елементами, які не видно зором. Збільшення до 2000х, а лінійне розділення до 0.5 мкм.Мікроскоп, в найпростішому випадку, є підєднанням двох луп, розміщених на певній віддалі одна від одної.Передня лупа, яка звернена до розглядуваного обєкта АВ, створює дійсне збільшене зображення АВ і має назву обєктив. Звичайно обєктив є складною багатолінзовою системою, інколи із використанням вгнутих дзеркал, так званих епіобєктивів.Друга лупа, яка звернена до ока і називається окуляром, дає змогу розглядати зображення АВ, створене обєктивом, під великим кутом зору. Для цього окуляр розміщують так, щоб зображення АВ попадало у фокус окуляру. При цьому віддаль між заднім фокусом обєктива і переднім фокусом окуляра називається оптичним інтервалом мікроскопа. При розрахунках оптичних схем мікроскопів величину оптичного інтервалу вибирають із ряду встановлених фіксованих значень:
90
мм; 120 мм при Кзб60х;
=
160 мм; 190 мм при Кзб60х.

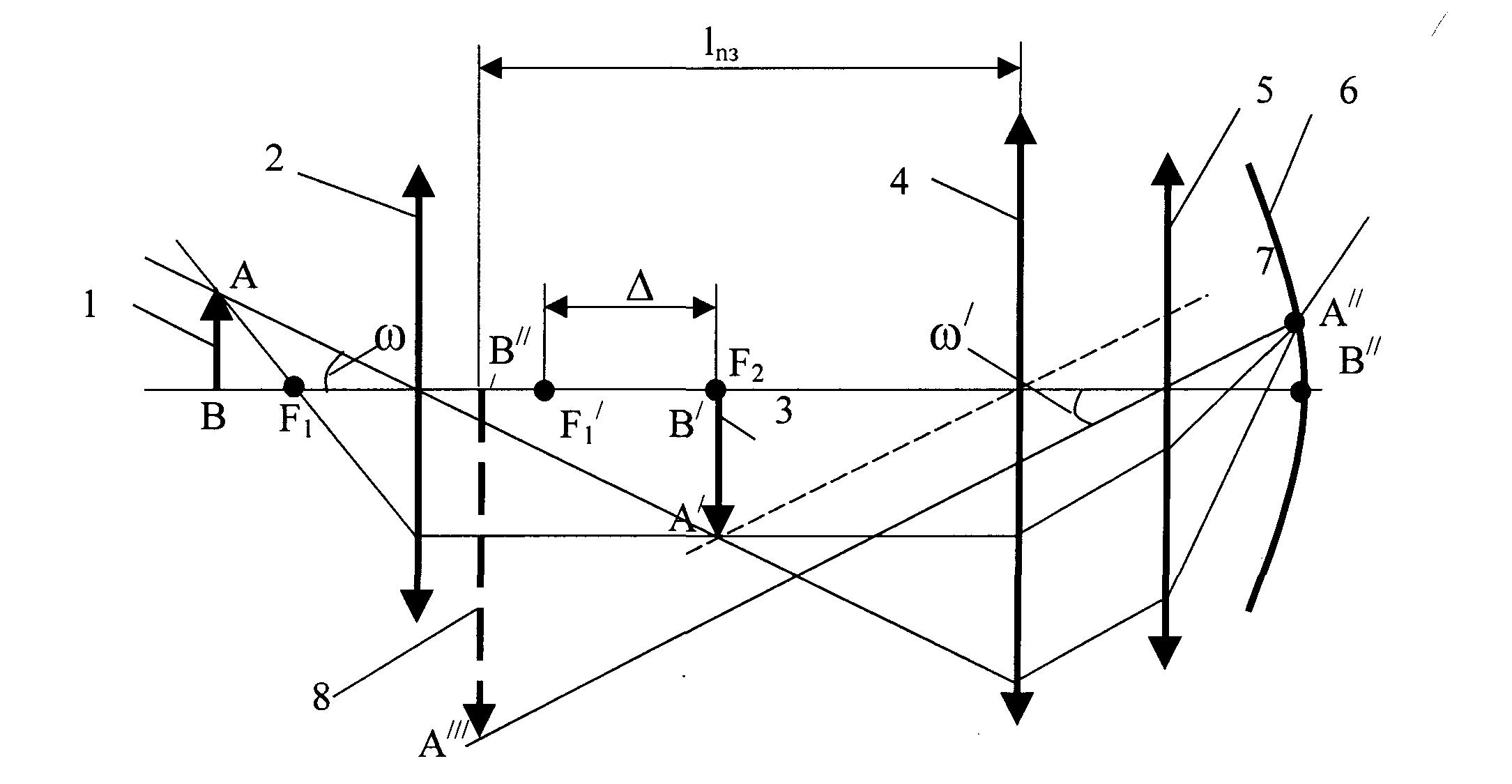

1– предмет; 2 – об’єктив; 3 – зображення, створюване об’єктивом; 4 –окуляр; 5 – кришталик ока; 6 – сітківка ока; 7 – зображення на сітківці ока; 8 – уявне зображення, видиме оком .
Рисунок 1.28 – Оптична схема та побудова зображення за допомогою мікроскопа .
Хід променів через окуляр знаходять, провівши допоміжний промінь з т.А через оптичний центр окуляра. Тоді шукані промені будуть після окуляру паралельними до цього допоміжного променя, оскільки всі вони виходять з т.А, яка належить до фокусної площини окуляра.
Серійні мікроскопи бувають універсальні, вимірювальні, метало-графічні, спеціалізовані.
Збільшення мікроскопа визначають такими формулами
,
(1.84)
,
(1.85)
,
(1.86)
де -оптичний інтервал , - кут , під яким видно обєкт із центра обєктива , - кут , під яким видно уявне зображення ОК в мікроскопі , fоб і fок -фокусні віддалі об’ктива і окуляра, Коб і Кок – коефіцієнти збільшення відповідно об’єктива і окуляра .
Лінзові системи бувають анаплатичні, якщо для них виконана умова синусів:
nокsin(ok)=Kзобnзобзоб (1.87)
де nок , nзоб - показник заломлення середовища в просторі об'єкта контролю та в просторі зображення; ok, - зоб -апертурні кути в просторі об'єкта контролю та в просторі зображення.
Апланат – оптична система із двох симетрично розміщених відносно діафрагми ахроматичних лінз. Апланатна система скоректована на сферичну аберацію, хроматичну аберацію, дисторсію і, частково, на астигматизм.
В освітлювачах використовуються проекційні лампи з високою температурою нитки для одержання спектру близького до білого світла і доброго фокусування (20 - 400 Вт). Регулятори напруги або струму – різні за конструкцією – служать для одержання необхідного освітлення ОК.
1 – пучок паралельних променів від далекого предмета ; 2 – об’єктив ; 3 – дійсне зображення , створюване об’єктивом ; 4 – окуляр ; 5 – кришталик ока ; 6-сітківка ока ; 7 – дійсне зображення на сітківці ока .
Рисунок 1.29.– Зображення предмета зоровою трубою Кеплера.
Для спостереження віддалених об’єктів використовують зорові труби. Вони також складаються з об’єктива і окуляра. Об’єктив створює дійсний образ предмета , а окуляр дає змогу розглядати його під великим кутом зору. Як і в мікроскопі окуляр відіграє роль лупи. Промені 1 від далекої точки А об’єктива АВ йдуть практично паралельним пучком (рис.1.29) . Об’єктив створює проміжне зображення А’В’ у своїй задній фокальній площині. Окуляр встановлюють так , щоб передній фокус окуляра F2 співпадав з заднім фокусом F1’ об’єктива , тоді промені з точки А’ після заломлення окуляром підуть паралельним пучком , напрям якого буде визначатись прямою А’О2. Кришталиком промені із точки А’ будуть зфокусовані на сітківці в точці А’’, яка знаходиться на перетині сітківки з прямою О3А’’ (О3А’’А’О2 ).
Дійсний образ А’’В’’ на сітківці сприймається як уявне зображення А’’’В’’’ об’єкта на віддалі найкращого зору. Образ буде збільшеним, якщо кут , під яким око бачить уявне зображення А’’’В’’’, буде більшим за кут , під яким видно предмет неозброєним оком. Видиме збільшення зорової труби обчислюється за формулою :
Застосування оптичних пристроїв. Оптична система налагоджена на = 0.56 мкм., тому таке монохроматичне світло дає найкращу якість зображення.
Основний режим мікроскопів - освітлення білим світлом. В цьому режимі здійснюється всі первинні огляди. Для одержання зображення, на якому чітко виділяється інформація про дефект, встановлюються світлофільтри, що підвищує контрастність, будуть різко видно дефекти, чужорідні елементи. Робота в темному полі ефективна при вивченні поверхневих дефектів чи при контролі поверхні, з особливими властивостями, але також для прозорих об'єктів контролю.
Косе освітлення чи освітлення з торця, чи із сторони яких-небудь певних ділянок об'єкта контролю доцільно проводити при розсіяному світлі. Причому при використанні освітлення великої інтенсивності і високоякісного темного поля воно дозволяє визначити наявність (але не розміри) дефектів, менших від межі роздільної здатності мікроскопа (метод ультрамікроскопії).
Поляризоване світло можна використовувати для товщинометрії, дефектоскопії, фізико-хімічних. властивостей матеріалів.
З допомогою мікроскопів і пристроїв на їх основі вирішуються задачі: 1) вимірювання розмірів форми малих предметів. 2) виявлення дефектів до долей мкм з високим розділенням їх за просторовим розміщенням. 3) контроль фізико-хімічних властивостей і стану матеріалів (напруженість) за їхніми оптичними характеристиками. 4) контроль внутрішньої будови.
Товщинометрія і контроль внутрішньої будови може успішно проводитись в проекційному режимі з допомогою проекторів з потужним освітленням із зображенням на матовому екрані; їх застосовування дає найбільший ефект при масовому контролі однотипної продукції (штамповка, плоскі деталі). Це підвищує продуктивність контролю, достовірність, забеспечує меншу втомлюваність.На екран наносять шаблон деталі.
На основі мікроскопів виготовляють – товщиноміри прозорих матеріалів ПТС-І, ПТС-2 і т.п. Освітлювач дає на об'єкт контролю світлу або темну риску (сформовану маскою).
Рисунок 1.30 - Схема визначення товщини прозорого ОК.
Частина світла відбивається від поверхні (промінь 2), а частина залом-люється (промінь 3). Від нижньої поверхні знову частина світла відбивається (промінь 4), і заломившись від верхньої межі, виходить в повітря (прпомінь 5).
В окулярі мікроскопа по сітці міряють зміщення між променями 2 і 5, яке залежить від товщини d ОК і його показника заломлення n:
=
(1.88)
З цієї формули можна вихначити товщину d або показника заломлення n ОК. Зміна n може вказувати на зміну фізико-хімічних властивостей об’єкта.
Для контролю геометрії мікро- і макрооб'єктів часто звичайно використовують проекційний метод порівняння, який полягає в одержанні збільшеного зображення на екрані за дальшим його порівнянням з еталоном. Використовують широко проектування для контролю інструментів, різьбових деталей, коліс зубчастих, об'єктів складної форми (лопаток турбін, деталей із легкоформованих матеріалів, в верстатах при обробці, напр. оптико-профільне шліфування. Існує два основних способи проектування: у відбитих і в про-хідних променях (епі- та діапроектори). Промислові проектори майже всі мають вмонтовані матові екрани (розміри від 100 х 100 мм до 2 м х 2 м). Яскравість екранів в середньому 40 - 150 кД/м2, що дозволяє користуватись при денному світлі. Більшість сучасних проекторів має можливість вимірювати розміри об'єкта контролю або порівнюючи зображення об'єкта контролю з кресленням чи шаблоном, які виготовлені у відповідному масштабі, чи вимірюючи різними способами переміщення предметного столика (покази мікрогвинтів, фотоелектричний спосіб, індуктивний спосіб).
Часто використовують для контролю розмірів базову систему вимірювання, яка дозволяє звести вимірювання об'єкта до визначення крайових зон його зображення.
Вимірювання лінійних і кутових розмірів здійснюють найчастіше з допомогою вимірювальних мікроскопів. З допомогою мікроскопів вимірюють лінійні розміри виробів, кути, радіуси заокруглень профілів, розміри конусів, віддаль між центрами отворів і т.п. Всі вимірювальні мікроскопи мають один принцип вимірювання, відрізняються конструкцією, діапазонами вимірювання, областю застосування.
