- •1.У чому полягає принцип побудови температурних шкал, назвати їх основні види?
- •2. Фізичні основи, конструкція і область застосування вихрострумових товщиномірів покриття металів.
- •3. Способи контакту уз перетворювачів з поверхнею виробу.
- •4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
- •5. Розрахувати і побудувати афх, ачх і фчх для ланки обробки сигналів по їх передавальній функції:
- •Здійснити порівняльну оцінку різних типів термометрів розширення.
- •9.2. Термометри розширення
- •9.2.1. Рідинні термометри
- •9.2.2. Дилатометричні та біметалеві термометри.
- •9.2.3. Манометричні термометри.
- •2. Фізичні основи, конструкція і область застосування вихрострумових структуроскопів.
- •3. Амплітудно-частотна характеристика уз перетворювачів і її параметри.
- •4. Тепловий захист рентгенівських трубок, його розрахунок.
- •1.Описати принцип роботи та назвати основні види пірометрів.
- •2.9.1 Яскравісні пірометри
- •2.9.2 Кольорові пірометри
- •2.9.3 Радіаційні пірометри
- •2.Фізичні основи, конструкція і область застосування вихрострумових дефектоскопів з мікропроцесорами і мікроЕом
- •3.Коефіцієнти електромеханічного перетворення.
- •4.Промислові рентгенівські товщиноміри. Рентгеноструктурний та спектральний аналіз в промисловій дефектоскопії
- •5.Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Описати основні види рідинних манометрів.
- •2.Фізичні основи, конструкція і область застосування електроємнісного методу контролю.
- •3.Основні типи п’єзоперетворювачів для уз апаратури.
- •4.Фізичні основи контролю проникаючими речовинами. Матеріали для проведення контролю проникаючими речовинами.
- •5.Розрахувати і побудувати автоковаріаційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1.Здійснити порівняльну оцінку звужуючих пристроїв у витратомірах змінного перепаду тиску.
- •10.3 Витратоміри змінного перепаду тиску (дросельні)
- •10.3.1 Теоретичні основи
- •10.3.2 Звужуючі пристрої у витратомірах змінного перепаду тиску
- •2.Фізичні основи, конструкція і область застосування електропотенційних і термоелектричних дефектоскопів.
- •14 Електропотенціальний метод контролю і його технічна реалізація
- •11.5 Термоелектричний метод контролю і його технічна реалізація
- •3.Способи визначення товщини безеталонним методом.
- •4.Апаратура для проведення неруйнівного контролю з використанням проникаючих речовин. Методика проведення контролю якості виробів з використанням проникаючих речовин.
- •5.Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Здійснити порівняльну оцінку основних типів лічильників об’ємного методу.
- •Засоби вимірювання витрати називають витратомірами.
- •10.1 Об’ємні методи вимірювання витрати
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів зовнішніми прохідними вихрострумовими перетворювачами (всп).
- •3.Конструкція п’єзоперетворювача і призначення основних його елементів.
- •4.Фізичні основи неруйнуючого контролю електромагнітними випромі-нюваннями.Характеристики електромагнітних випромінювань. Взаємодія електромаг-нітного випромінювання з речовиною.
- •5.Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1.Здійснити порівняльну оцінку буйкових та поплавкових рівнемірів.
- •11.2 Поплавкові рівнеміри
- •11.3 Буйкові рівнеміри
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів внутрішніми прохідними всп.
- •3.Коефіцієнти відбиття і поглинання, їх взаємозв’язок.
- •4.Джерела електромагнітного випромінювання для оптичного та теплового контролю. Елементи оптичних систем.
- •5.Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів
- •1.На якій основній властивості певного параметру, яким характеризується досліджувана суміш, базується вимірювання концентрації. Навести приклади аналізаторів різних типів.
- •15.1 Термокондуктометричні газоаналізатори
- •15.2. Дифузійні газоаналізатори
- •15.3. Магнітні газоаналізатори
- •15.4 Потенціометричні аналізатори
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів екранними прохідними всп
- •3.Застосування поперечних хвиль і їхня фізична суть.
- •4.Первинні перетворювачі оптичного випромінювання. Їхні характеристики, класифікація, принцип дії.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів
- •17.3 Засоби вимірювання октанового числа
- •2.Фізичні основи, конструкція і область застосування методу контролю виробів накладними всп.
- •3.Фізична суть повздовжніх хвиль і їх застосування.
- •4.Візуальний та візуально-оптичний контроль якості виробів, напівфабрикатів та матеріалів.
- •5.Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1.Розмірності основних фізичних величин.
- •2.Фізичні основи, конструкція і особливості контролю дефектів виробів вихрострумовим методом контролю.
- •3.Фізична суть поверхневих хвиль і хвиль Релея і їх застосування.
- •4.Фотометричні методи контролю якості.
- •5.Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Міжнародна система одиниць фізичних величин.
- •2. Фізичні основи, конструкція і особливості контролю рухомих об’єктів вихрострумовим методом контролю. Вплив швидкості руху всп відносно об’єкта контролю
- •3. Співвідношення між швидкостями повздовжніх, поперечних і поверхневих хвиль.Ю їх застосування.
- •4. Голографія. Голографічні методи неруйнівного контролю.
- •5. Розрахувати спектральну щільність такого детермінованого сигналу:
- •1. Різновидності похибок засобів вимірювання і похибок результатів вимірювань.
- •2. Класифікація і область застосування магнітних методів неруйнівного контролю. Основні поняття і терміни при магнітному контролі.
- •Основні поняття і терміни при магнітному контролі
- •3. Застосування зразків 1,2,3 для градуйовки дефектоскопа
- •4. Апаратура і методи телевізійного контролю. Ендоскопи.
- •5. Розрахувати спектральну щільність сигналу по такій відомій його акф:
- •1. Поняття інтегральної і диференційної функції розподілу результатів спостережень і випадкових похибок.
- •2. Поняття магнітної проникності, її види і особливості використання при магнітних методах контролю. Коефіцієнт розмагнічення і його фізична суть.
- •3 Блок-схема товщиноміра ут-93п і його застосування.
- •4. Інтерференційні методи неруйнуючого контролю виробів.
- •5. Розрахувати акф по такій відомій спектральній щільності сигналу:
- •1. Нормальний і нормалізований закони розподілу результатів спостережень і випадкових похибок.
- •2.Індукційні магнітні перетворювачі (елементи теорії, класифікація, основи конструювання). Магнітна індукційна головка.
- •3. Блок-схема дефектоскопа уд-12 і його застосування.
- •4. Нефелометричні та поляриметричні методи контролю речовини.
- •5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при лінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2. Ферозондові перетворювачі. Типи ферозондів. Суть контролю по парній гармоніці.
- •3. Поняття мертвої зони і залежність параметрів п’єзоперетворювачів від їх фізичних розмірів на базі циліндричного перетворювача.
- •4. Оптичні методи контролю геометричних розмірів.
- •Лазер; 2- дзеркало дефлектора; 3- об’єктив1; 4- ок; 5- об’єктив2; 6- фотоелемент.
- •Лазер; 2- еталонне дзеркало; 3- ок; 4- напівпрозоре дзеркало;
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:
- •1. Обробка результатів багатократних посередніх вимірювань при нелінійній залежності між вимірювальним аргументом і вимірювальною величиною
- •2.Ферозондова установка уфст-61.
- •3. Поняття першого, другого і третього критичних кутів
- •4. Фізичні основи теплового неруйнуючого контролю. Основні закони теплового випромінювання та теплопередача. Використання їх для розробки методів теплового контролю.
- •5. Розрахувати і побудувати авковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Обробка результатів прямих вимірювань з однократними спостереженнями аргументів
- •2 Перетворювачі Холла. Чутливість, градуювальна характеристика.
- •3. Закон Снеліуса і його застосування
- •4. Первинні перетворювачі теплових величин. Індикатори теплових полів. Пристрої, використовувані в тепловому контролі.
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Посередні вимірювання з однократними спостереженнями аргументів
- •2. Магнітний дефектоскоп стальних канатів интрос і дип-2.
- •3. Вибір і обґрунтування частот перетворювача для контролю параметрів металу, бетону, пластмаси
- •2.3. Властивості ультразвукових коливань
- •4. Апаратура безконтактного контролю температури. Класифікація, будова та обґрунтування принципу дії.
- •5. Розрахувати і побудувати автоковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Диференціальний метод розрахунку похибок засобів вимірювання
- •В ідносна похибка буде такою:
- •2. Магнітні товщиноміри(типи, загальна характеристика). Магнітний товщиномір мт-41нц.
- •9.1 Фізичні основи магнітної товщинометрії
- •9.4 Індукційні товщиноміри
- •5. Розрахувати і побудувати автокореляційну функцію для такого аналітичного заданого періодичного інформаційного сигналу:
- •1. Розрахунок похибок засобів вимірювань на основі їх структурних схем.
- •2. Електропотенціальні дефектоскопи. Глибиномір тріщин типу хrt804
- •3. Схеми прозвучування таврових з‘єднань і їх особливості
- •4. Тепловізійна апаратура. Будова, принцип дії та характеристики.
- •1. Динамічні похибки засобів вимірювання і методика їх визначення.
- •2. Термоелектричний метод контролю і його технічна реалізація. Дефектоскопи типу іскра-1м
- •Електроіскровий метод контролю і його технічна реалізація
- •3. Контроль швів в нахлестку та їх особливості.
- •4. Організація теплового контролю. Дефектоскопія та інтроскопія тепловими методами.
- •1 Загальний аналіз методів підвищення точності засобів вимірювання.
- •2. Класифікація і види вихрострумових перетворювачів (всп) область їх застосування.
- •3 Схема контролю стикових з‘єднань та їх особливості
- •Джерела нвч коливань
- •2. Вихрострумовий дефектоскоп вд-26н.
- •4 Основні пристрої для формування і обробки надвисокочастотних радіосигналів і електромагнітних полів. Індикатори та перетворювачі радіохвильового випромінювання.
- •1. Автоматичне коригування похибок методом ітерацій
- •2. Фізичні основи електромагнітного контролю. Основні розрахункові сигнали всп і параметри електромагнітного контролю.
- •Очевидно, що
- •3 Визначення конфігурації та орієнтації дефектів. Визначення координат дефекту
- •4 Будова апаратури радіохвильового неруйнуючого контролю. Геометричний метод радіохвильового контролю.
- •Геометричний метод рхнк
- •5.Розрахувати і побудувати авковаріаційну функцію для такого аналітично заданого періодичного інформаційного сигналу:
- •1. Показники безвідказності електровимірювальних приладів. Показники надійності
- •2 Оптимізація умов контролю циліндричних виробів прохідними всп.
- •3. Види шумів і шумозахищеність при тіньовому і дзеркально-тіньовому методах
- •4 Методи радіохвильового неруйнуючого контролю для визначення фізичних параметрів об'єктів контролю. Вимірювання товщини листа методом пройшовшого радіовипромінення
- •5. Розрахувати і побудувати автокореляційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Показники довговічності, ремонто-придатності і зберігання приладів
- •2 Вихрострумовий вимірювач типу итм-11.
- •3. Основні параметри ультразвукового контролю зварних з’єднань
- •4. Дефектоскопія радіохвильовим методом. Основні принципи дії та будова радіохвильових дефектоскопів, особливості їхнього застосування.
- •5 Розрахувати і побудувати автоковаріаційну функцію з використанням алгоритму цифрової обробки для такого сигналу:
- •1. Яка різниця у будові та принципу дії цифрових фазометрів і частотомірів?
- •3 Фізична суть ехо-імпульсного методу і його застосування.
- •Роль і місце методів контролю проникаючими випромінюваннями та речовинами. Фізичні основи контролю іонізуючими випромінюваннями. Взаємодія іонізуючих випромінювань з речовиною.
- •1. Яка різниця у будові та принципу дії цифрових вимірювальних приладів часового перетворення розгортаючої та інтегруючої дії? Цифрові вольтметри розгортаючого часового перетворення
- •6.3.2 Інтегруючі цифрові вольтметри часового перетворення
- •2 Фізичні основи, конструкції і область застосування перетворювачів Холла.
- •3 Фізична суть тіньового методу і його застосування.
- •4. Радіоізотопні джерела іонізуючого випромінювання та джерела на основі прискорювачів заряджених частинок.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1 Яка різниця у будові та принципу дії цифрових вимірювальних приладів розгортаючого зрівноважування одиничного та порядкового наближення? Цифрові вольтметри зрівноважуючого перетворення
- •2 Фізичні основи, конструкції і область застосування індукційних перетворювачів.
- •3 Фізична суть дзеркально-тіньового методу і його застосування.
- •4 Детектори іонізуючого випромінювання, їхні типи та застосування, використання підсилюючих екранів.
- •1. Здійснити порівняльну характеристику аналогових електромеханічних приладів магнітоелектричної і електромагнітної систем. Магнітоелектричні вимірювальні прилади
- •2. Фізичні основи, конструкції і область застосування магніторезистивних перетворювачів.
- •4 Характеристики методів промислової радіографії. Вибір та обґрунтування режимів просвічування в радіографії.
- •Геометрична нерізкість визначається з співвідношення
- •1 Здійснити порівняльну характеристику аналогових електромеханічних приладів електростатичної і електродинамічної систем.
- •2 Фізичні основи, конструкції і область застосування магнітопорошкових дефектоскопів.
- •3 Фізична суть імпедансного методу і його застосування.
- •4. Засоби техніки ізотопної радіографії. Основні типи гамма-дефектоскопів.
- •5.4 Потенціометри змінного струму
- •3 Фізична суть акустичної емісії і її застосування.
- •4. Фізичні основи радіометрії. Методи та засоби радіометрії. Методики та схеми радіометричної дефектоскопії. Радіометричні гамма-дефектоскопи.
- •7.1 Світлопроменеві осцилографи (спо)
- •7.2 Електронно-променеві осцилографи (епо).
- •2. Фізичні основи, конструкція і область застосування індукційних дефектоскопів. Індукційні магнітні дефектоскопи
- •4.1 Пасивні індукційні перетворювачі
- •4.2 Магнітна індукційна головка
- •3 Методи визначення швидкості поширення уз коливань.
- •4. Радіоскопія, область застосування. Технічні засоби радіоскопії. Методика і техніка радіоскопічного контролю.
- •1. Здійснити порівняльну характеристику пікнометричних і п’єзометричних густиномірів. Вагові (пікнометричні) густиноміри
- •2 Фізичні основи, конструкція і область застосування магнітних товщиномірів пондеромоторної дії та магнітостатичних товщиномірів. Магнітні товщиноміри
- •9.1 Фізичні основи магнітної товщинометрії
- •9.2 Товщиноміри пондеромоторної дії
- •9.3 Магнітостатичні товщиноміри
- •3. Способи зондування виробів за допомогою уз.
- •5. Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:
- •1. Здійснити порівняльну характеристику ротаційних та капілярних віскозиметрів. Вимірювання в'язкості рідин
- •13.1 Капілярні віскозиметри.
- •13.3. Ротаційні візкозиметри
- •2 Фізичні основи, конструкція і область застосування магнітних структуроскопів. Магнітні структуроскопи
- •10.1 Фізичні основи магнітної структуроскопії
- •10.2 Коерцитиметри
- •3. Конструкція уз перетворювачів.
- •4. Фізичні основи рентгенівської дефектоскопії. Засоби і техніка рентгенографії, їх класифікація , області застосування.
- •5. Розрахувати і побудувати взаємну кореляційну функцію для таких сигналів:

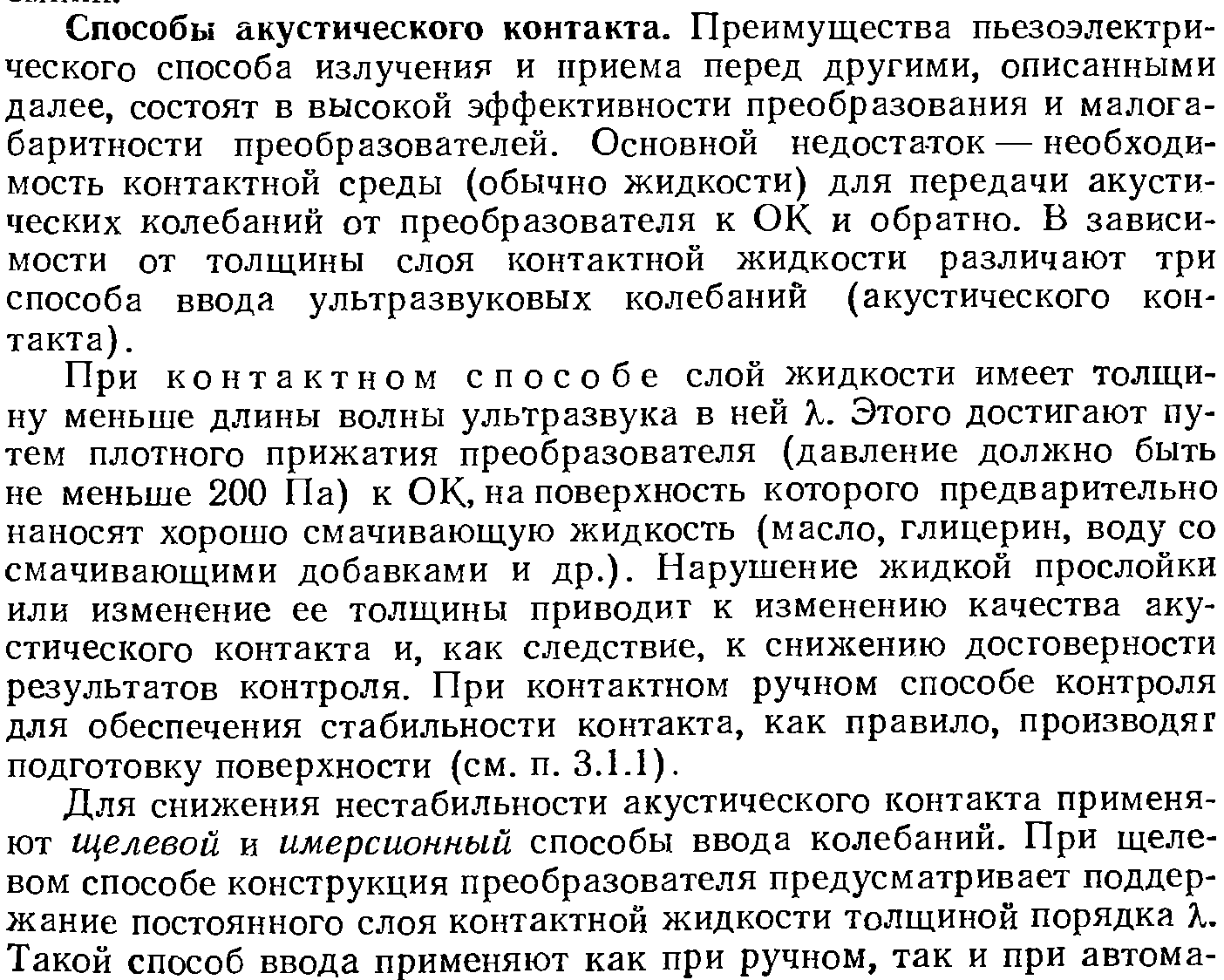

3. Способи контакту уз перетворювачів з поверхнею виробу.
Способи контакту перетворювача з виробом:
1. Контактний метод. В даному методі поверхню ПП притискають до поверхні ОК за допомогою контактної рідини (масло, вода).
2. Щільовий, в даному методі між ПП і ОК неперервно подають контактну рідину, причому товщина шару рідини ≈ довжині хвилі, т. б. між ПП і ОК є зазор.
3. Імерсійний метод, при даному методі виріб ставлять в ванну з рідиною і за рахунок постійності акустичного зв’язку між ПП і ОК створений достатньо ефективний контакт без тертя поверхонь ПЕП і ОК. Даний метод дозволяє без підготовки поверхні ОК, контролювати наявність дефектів (різьбові з’єднання в муфтах труб).

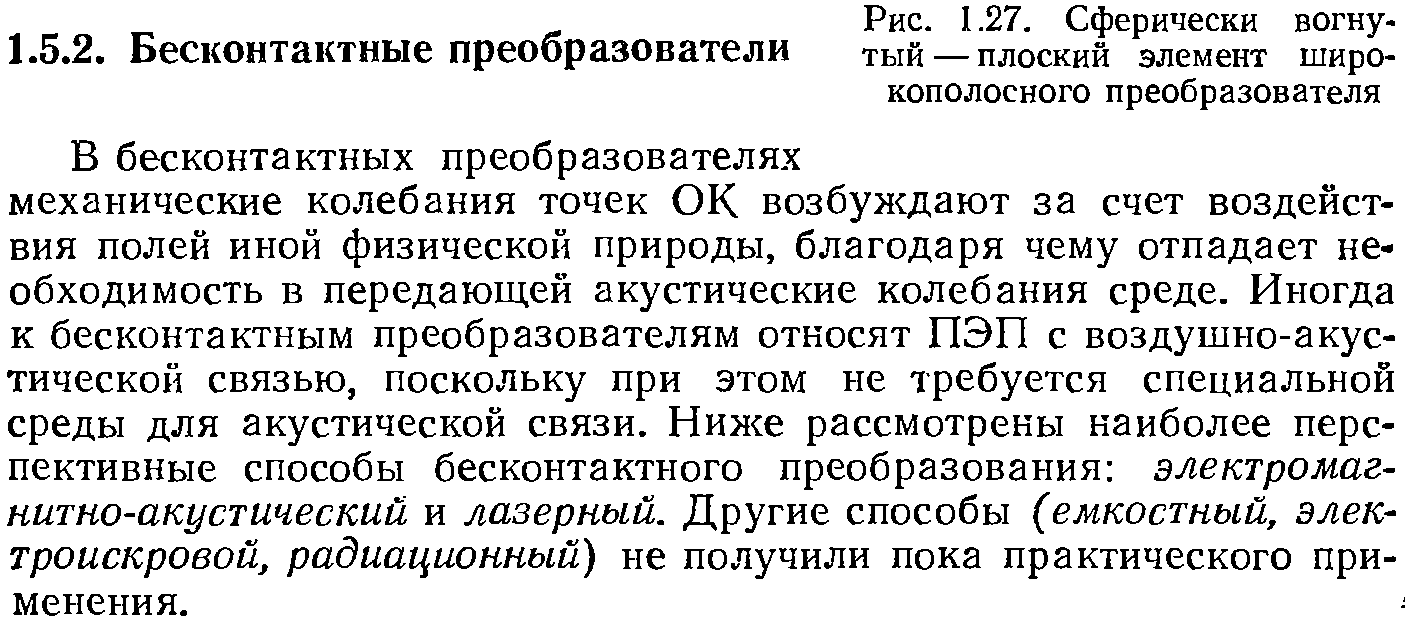

4. Безконтактний метод, коли коливання поширюються через шар повітря або за допомогою електромагнітного поля, т. б. ЕМА-перетворювачів.
4. Рентгенівські трубки, їх характеристики, класифікація, основні конструкції, типи. Оптична система рентгенівських трубок, її розрахунок.
Рентгенівська трубка представляє собою електровакуумний прилад з двома електродами – анодом і катодом. Частина електронів при попаданні на анод проникають всередину атома і збуджують внутрішні, близькі до ядра електрони, а інша частина електронів гальмується електричним полем зовнішніх електронів атома. При гальмуванні електронів їх енергія переходить в енергію гальмівного випромінювання, яке має неперервний спектр. А ті електрони, які звільнили внутрішні електрони атома аноду, призводять до появи характеристичного випромінювання.
Інтенсивність випромінювання трубки характеризується так званою променевою віддачею рентгенівської трубки, що представляє собою потужність дози рентгенівського випромінювання, яка створюється на відстані 1 м від анода при струмі електронів 1 мА. Променева віддача даної рентгенівської трубки залежить головним чином від живлячої напруги й попередньої фільтрації випромінювання й може бути різною для трубок різної конструкції.
Електричні властивості рентгенівської трубки характеризуються анодною напругою, анодним струмом і струмом розжарення.
Збільшення струму розжарення підвищує анодний струм при тій же напрузі на рентгенівській трубці. Тому регулювання енергії рентгенівського випромінювання досягається зміною анодної напруги, а регулювання інтенсивності випромінювання при заданій анодній напрузі – зміною струму розжарення, що приводить до зміни анодного струму.
Оптичні властивості рентгенівської трубки визначаються формою й розмірами оптичного фокуса трубки, а також кутом розходження пучка випромінювання.
Сучасні рентгенівські трубки мають так званий лінійний (з відношенням сторін не більше ніж 1,25) або круглий оптичний фокус, утворений відповідно до прямокутним або еліптичним дійсним фокусом. Для максимального збільшення різкості рентгенівського зображення розміри оптичного фокуса повинні бути мінімальними. Для цього необхідно зменшити кут зрізу анода або розміри дійсного фокуса. Однак зменшення кута зрізу анода може привести до зменшення кута розходження пучка випромінювання, що звичайно становить 35 – 40°.
Зменшення розмірів дійсного фокуса рентгенівської трубки, розрахованої на певну максимальну напругу, можна досягти, зменшивши максимальний анодний струм при даній ефективності системи охолодження анода або підвищивши, ефективність системи охолодження при тому ж анодному струмі. Такі обмеження необхідні тому, що максимальне питоме електричне навантаження правильно сконструйованого мідного анода з вольфрамовим дзеркалом не може перевищувати 200 – 220 Вт/(мм2·с).
У радіаційній дефектоскопії застосовують наступні типи рентгенівських трубок:
1) трубки нормальної двохелектродної конструкції;
2) трубки спеціалізованих конструкцій:
а) з винесеним порожнистим анодом;
б) з обертовим анодом;
в) імпульсні;
г) високовольтні.

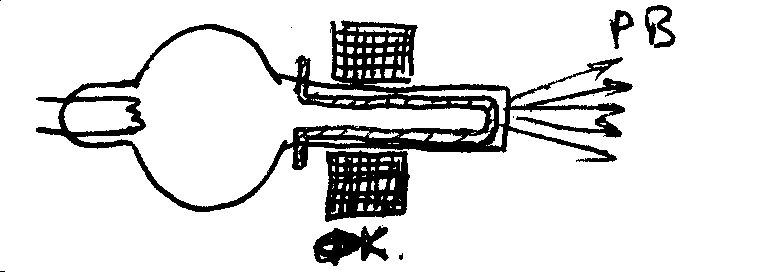

Рентгенівські трубки з винесеним порожнистим анодом
Застосовують для контролю деталей з легких сплавів і тонкостінних сталевих деталей. Мідний анод припаяний до анодної трубки й перебуває на значній віддалі від катода. За рахунок додаткового фокусування, що досягається за допомогою магнітної фокусуючої котушки на анодній трубці поблизу анода, електронний пучок фокусується до мінімального діаметра 0,3 мм. Приблизно такі ж розміри оптичного фокуса.

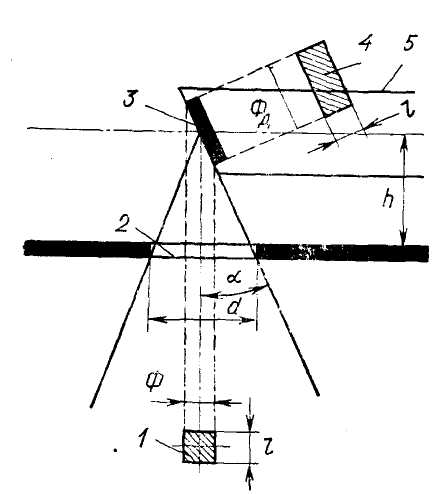

Рис. 4.16. Конструктивні елементи й параметри рентгенівської трубки:
1 - оптичний фокус; 2 - вікно; 3 - дзеркало анода; 4 - дійсний фокус; 5 - анод.

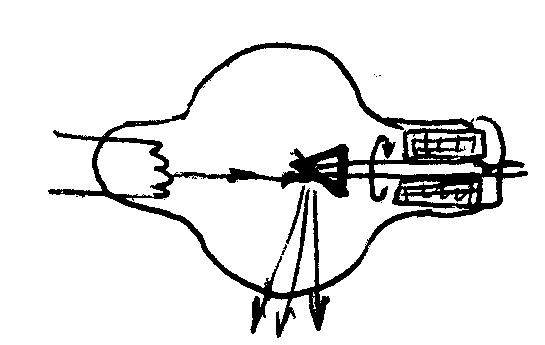

Рентгенівські трубки з обертовим анодом
Призначені для короткочасного навантаження великої потужності при малих розмірах оптичного фокуса. Це досягається інтенсивним охолодженням дискового анода при обертанні його автономним електродвигуном зі швидкістю 3000-9000 об/хв. Трубки ефективні при часі просвічування не більше 1 – 5 сек. Подальше збільшення часу просвічування викликає необхідність різкого скорочення потужності трубки.

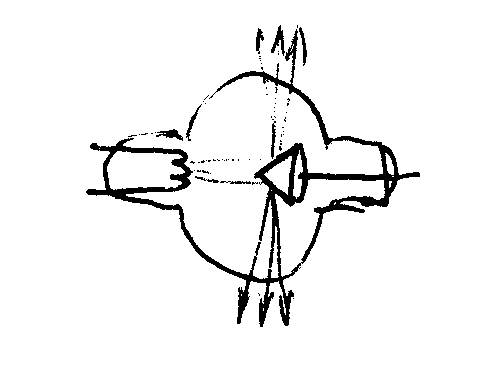

Панорамна трубка
Імпульсні рентгенівські трубки призначені для дослідження швидкоплинних процесів. За час близько 1 мкс у трубці створюється імпульс струму до 2000 А при напрузі до 300 кВ. Анодом трубки служить масивний вольфрамовий стержень із наконечником у формі конуса з кутом при вершині 30°. Катод виконаний у вигляді двох дисків із центральними отворами, концентрично розташованих відносно анода. Один з дисків виконує роль проміжного електрода, полегшуючи утворення розряду (за рахунок автоелектронної емісії) між катодом і анодом.
Високовольтні рентгенівські трубки не можуть бути виготовлені двохелектродними, тому що висока автоелектронна емісія, високовольтний вакуумний пробій і відбиті (від анода) електрони утрудняють роботу таких трубок. Тому високовольтні рентгенівські трубки на напругу вище 400 кВ звичайно роблять секціонованими, що складаються з катода, проміжних електродів і порожнистого анода. Кількість проміжних електродів і напругу на них підбирають такими, щоб була виключена можливість акту електронної емісії. Порожнистий анод майже повністю вловлює відбиті електрони.
Високовольтний вакуумний пробій виключений через велику відстань між анодом і катодом.
Залежно від області застосування окремі частини рентгенівських трубок можуть відрізнятися конструктивним оформленням.
Коефіцієнт корисної дії рентгенівської трубки можна характеризувати тією частиною потужності трубки, що перетворюється в енергію іонізуючого випромінювання. Вона залежить від величини напруги на рентгенівській трубці й речовини, з якої зроблений анод.
Для цілей дефектоскопії велике значення має геометрія фокуса – його величина й форма. Вона залежить від форми й розмірів нитки розжарення й фокусування електронного пучка. Температура поверхні фокуса рентгенівської трубки при її роботі швидко наростає й може досягти великої величини. Для рентгенівських трубок, застосовуваних у рентгенівській дефектоскопії (а також у рентгенодіагностиці й рентгенівському аналізі), найважливішою вимогою є зменшення розмірів фокуса, що поліпшує виявлюваність дефектів. Але при цьому слід врахувати, що чим менші розміри фокуса, тим меншою буде й величина електричного навантаження, що може витримати рентгенівська трубка, не піддаючись руйнуванню.
У зв'язку із цим велике значення має відвід тепла від нагрітого анода. У рентгенівській трубці частина анода, на якій розташовується фокус, виготовляється з тугоплавкого металу – звичайно вольфраму. Вольфрам застосовують у вигляді тонких дисків або пластинок, що впаюють у масивний мідний стержень анода. Швидкий відвід тепла з поверхні фокуса в товщу металу анода забезпечується великою теплопровідністю вольфраму й міді. Подальший відвід тепла від нагрітого анода можна здійснити охолодженням водою, маслом, повітрям і т.д.
Застосовуючи трубки з обертовим анодом, можна досягти значного скорочення розмірів фокуса. У таких трубках нагріванню піддаються послідовно різні ділянки поверхні обертового анодного диска. Це дозволяє більш ніж в 10 разів підвищити питоме навантаження на поверхню фокуса й без збільшення його розмірів виготовляти трубки на більші потужності. У такій рентгенівській трубці анод являє собою диск, закріплений на осі, що обертається на шарикопідшипниках; на протилежному кінці осі закріплений ротор короткозамкненого двигуна змінного струму. Зовні трубки поміщений статор двигуна, що створює обертове магнітне поле.
Рентгенівські трубки з винесеним і заземленим порожнистим анодом представляють особливий клас. У рентгенодефектоскопії вони знаходять застосування для панорамного просвічування зварених швів у трубках, казанах і інших подібних виробах або важкодоступних ділянках. У рентгенівських трубках цього класу для спрямування пучка електронів точно по центрі порожнини анода й частково для регулювання фокуса застосовується магнітне фокусування.
Важливою характеристикою рентгенівської трубки є також радіаційний вихід.
Додаткові дані наведені в технічних паспортах на трубки.
Розрахунок оптичної системи (рис. 4.16):
Площа оптичного фокусу складає
,
де
і
- розміри дійсного фокуса;
– кут зрізу анода.
Кут розходження пучка випромінювання:
