5.Розрахувати і побудувати взаємну кореляційну функцію з використанням алгоритму цифрової обробки для таких сигналів:

U₁=U₀ sin (t + ₁),

U₂=U₀ sin (t + ₂),

де U₀=4B; =10,с^-1; ₁=0; ₂= .

№9

1.Описати суть методів вимірювання октанового числа та температури сплаху нафтопродуктів

Температура спалаху нафтопродукту - це така температура, при якій її пара при певних умовах нагрівання утворює з оточуючим повітрям суміш, яка спалахує при піднесенні до неї полум’я (тобто відбувається вибух, а подальшого горіння нафтопродуктів не виникає через відсутність їх пари в повітрі відразу після вибуху). Для різних нафтопродуктів спалах виникає при одних і тих же об’ємних концентраціях пари в суміші з оточуючим повітрям. Зменшення температури спалаху відповідає збільшенню концентрації легких фракцій і збільшенню вогненебезпеки нафтопродуктів.

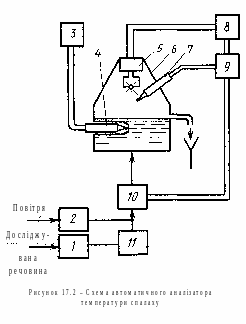

Температуру спалаху визначають шляхом аналізу у відкритому або закритому тиглі. На рис. 17.2 зображена схема автоматичного аналізатора температури спалаху.

Досліджувана речовина із блоку підготовки 1 з постійною об'ємною витратою надходить в попередній нагрівач 11, на виході якого до потоку досліджуваної речовини домішується потік повітря, який подається із блоку підготовки 2. Утворена суміш надходить в основний нагрівач 10, а з нього – в камеру спалаху 6. Якщо температура суміші в камері досягає температури спалаху, то виникає спалах пароповітряної суміші від електричної іскри, яка створюється свічкою 5, до котрої від генератора 8 періодично подається високовольтна напруга.

Наявність полум'я спалаху змінює температуру в камері, що сприймається чутливим елементом 7. Сигнал елементу 7 подається в блок управління 9, який відключає електроживлення нагрівача 10. Ввімкнення цього нагрівача здійснюється не раніше, ніж буде подана іскра, яка є наступною після іскри, що викликала спалах. Таким чином, в камері автоматично підтримується температура досліджуваної речовини (вимірювана термометром 4) на значенні, при якому виникає спалах суміші. Сигнал з термометра 4 сприймається потенціометром 3.

Час реакції аналізатора - 15 хв, витрата досліджувальної речовини - 5000см³/год, діапазони вимірювання температури спалаху – (0...150), (150...300)^оС, абсолютна похибка визначення температури становить (1…3)С.

17.3 Засоби вимірювання октанового числа

Це характеристика антидетонаційних властивостей палива. Детонація - це надмірно швидке горіння робочої суміші в циліндрі двигуна внутрішнього згоряння. Антидетонатор - це хімічна сполука, яку додають до палива, щоб підвищити його детонаційну стійкість. Найпоширенішою сполукою є тетраетилсвинець.

Під октановим числом розуміють показник детонаційної стійкості палива, чисельно рівний такому процентному вмісту ізооктану в суміші з нормальним гептаном, при якому детонаційна стійкість цієї суміші і порівнюваного з нею досліджуваного палива є однакові.

В основу роботи аналізатора октанового числа покладено явище виникнення свічення - електромагнітного випромінювання (так зване "холодне полум'я") при нагріванні суміші повітря і пари нафтових палив до температури порядку 300˚С. Це явище пов'язане з частковим окисленням пари палива. Як саме свічення, так і виділення теплової енергії при цьому є залежні від октанового числа.

На рис. 17.3 показана схема автоматичного аналізатора октанового числа, що базується на тепловому ефекті явища "холодного полум'я". В цьому аналізаторі досліджувана речовина (бензин) подається з блоку підготовки 1 через керований перемикач 14, мініатюрний насос 13 і нагрівач 12 в дозатор 5. В цей же дозатор із блоку підготовки газу 3 і нагрівач 4 з постійною об'ємною витратою подається повітря. Узгодження роботи всіх блоків аналізатора в часі здійснюється при допомозі пристрою керування 11.

Аналізатор має три режими циклічної роботи: "Підготовка", "Аналіз" і "Градуювання". Перед початком роботи в режимі "Підготовка" реактор 6, який розмішений в термостаті, при температурі 300^оС продувається повітрям, дозатор встановлюється в режим відбору проби. Режим "Підготовка" триває 4 хв. Після цього аналізатор перемикається в режим роботи "Аналіз". Проба досліджуваної речовини вводиться потоком повітря в реактор і там випаровується. При цьому температура в реакторі трохи зменшується (рис.17.3, б), а потім відновлюється. Через відрізок часу _і (індукційний період) починається реакція часткового окислення. Температура суміші, яка вимірюється термометром 7, збільшується, досягає максимуму, а потім поступово падає. Як значення _і , так і U_max пов'язані з октановим числом. Сигнал електричного термометра 7 перетворюється нормованим перетворювачем 8 в уніфікований сигнал, що поступає в пристрій обробки інформації 9, вихідний сигнал з якого реєструється самописцем 10.

Для коректування коефіцієнта перетворення перетворювача 8 через декілька циклів перемикачем 14 здійснюється подача зразкового палива з резервуара 2 і в аналізаторі проводиться аналіз цього палива.
