3.1.3. Классы и объекты интерфейса пользователя

Программный продукт состоит из нескольких форм: Form1, Form2, Form3, Form4, Form5, Form6.

Форма Form1

Внешний вид формы авторизации (Form1) представлен на рисунке 3.2.

1 2 3

Рисунок 3.2. – Форма авторизации

В таблице 3.1 представлены расположенные на форме Form1 компоненты

Таблица 3.1. Компоненты формы Form1

№	Наименование компонента	Тип компонента	Назначение
1	ComboBox1	ComboBox	Поле ввода имени пользователя
2	ComboBox1	ComboBox	Поле ввода пароля
3	Ок	BitBtn1	Открывает главную форму

Форма Form2

Внешний вид формы главного меню (Form2) представлен на рисунке 3.3.

1 2

Рисунок 3.3. – Форма главного меню

В таблице 3.2 представлены расположенные на форме Form1 компоненты

Таблица 3.2. Компоненты формы Form1

№	Наименование компонента	Тип компонента	Назначение
1	Выберите необходимое действие	RadioGroup1	Предназначено для выбора действия в системе
2	Продолжить	BitBtn1	Открывает форму, соответствующую выбранному действию

Форма Form3

Внешний вид формы «Выберите действие» (Form3) представлен на рисунке 3.4.

Рисунок 3.4. – Форма главного меню

Форма Form4

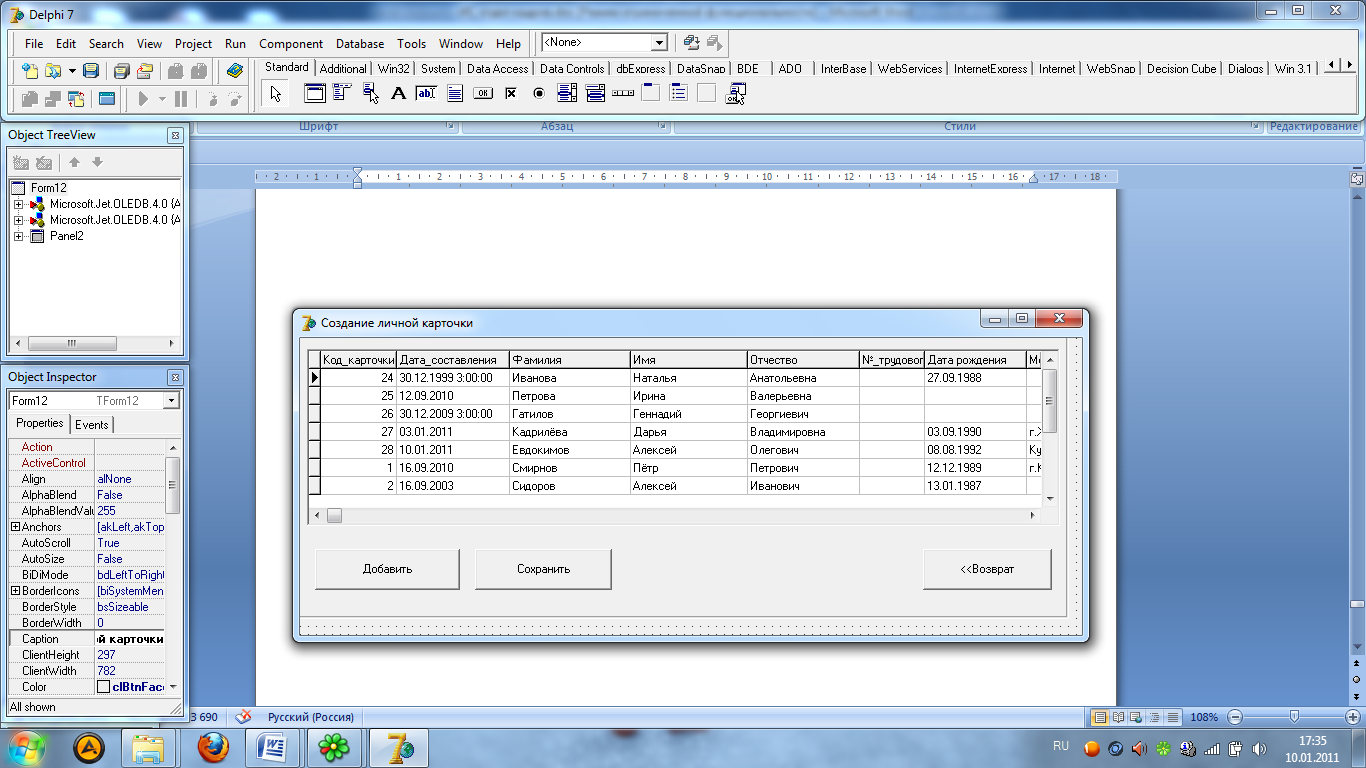

Внешний вид формы «создание личной карточки» (Form4) представлен на рисунке 3.5.

Рисунок 3.5. – Форма «Создание личной карточки»

Форма Form5

Внешний вид формы «Изменение личной карточки» (Form5) представлен на рисунке 3.6.

Рисунок 3.5. – Форма «Изменение личной карточки»

Форма Form6

Внешний вид формы «Просмотр личной карточки» (Form6) представлен на рисунке 3.6.

Рисунок 3.6. – Форма «Просмотр личной карточки»

3.2. Модель технического обеспечения

Полная диаграмма развертывания АИС отдела кадров приведена на рис. 3.7.

Рисунок 3.7. – диаграмма развертывания АИС отдела кадров

4. Тестирование програного обеспечения

4.1. Разработка тестов и тестирование системы

Было проведено тестирование разработанного программного продукта.

При этом была проверена работоспособность системы на всех основных переходах диаграммы состояний интерфейса пользователя и на всех вариантах использования в соответствии с моделью вариантов использования.

4.1.1. Пример тестирования операции «Просмотр личной карточки»

Первоначально должна быть открыта форма авторизации (рисунок 4.1).После чего откроется главная форма (рисунок 4.2). Для работы с личной карточкой пользователь должен выбрать в меню «Личная карточка». При нажатии этой кнопки открывается форма «Выберите действие над личной карточкой» (рисунок 4.3). Для просмотра личной карточки пользователь должен нажать на кнопку «Просмотреть личную карточку». При нажатии этой кнопки открывается форма «Просмотр личной карточки» (рисунок 4.4). Пользователь вводит нужную фамилию и нажимает кнопку «Просмотреть». После просмотра данных пользователь нажимает кнопку «возврат» для выхода в главное меню.

Рисунок 4.1. – Форма авторизации

Рисунок 4.2. – Главная форма

Рис. 4.3. – Форма «Выберите действие над личной карточкой»

Рис. 4.4. – Форма «Просмотр личной карточки»
