2.2.1 Вибір схеми та основних елементів заводської мережі

Рисунок 2.2 – Однолінійна схема внутрішньозаводського електропостачання.

Високовольтні вимикачі вибираються за номінальною напругою і розрахунковим струмом:

(2.27)

(2.28)

де - розрахунковий максимальний струм для після аварійного режиму.

Розраховуються струми для нормального і післяаварійного режимів:

Для ТП-1:

(А), (2.29)

(А). (2.30)

Для ТП-2:

(А),

(А).

Для ТП-3:

(А),

(А).

Визначається економічний переріз кабелів, які будуть живити ТП від ЦРП:

, (2.31)

_.

,

_.

,

_.

Для кабелів з паперовою ізоляцією в алюмінієвій оболонці з Т_М=1000-3000

=1,6.

На стороні 10 кВ встановлюються вакуумні вимикачі ВВТЕ-10-10-630У3. Номінальний струм вимикачів для всіх приєднань. Власний час відключення вимикача 0,055 с.

Завод заживляється від підстанції «Західна» 110/10. Визначається економічний переріз кабелю:

(А), (2.32)

. (2.33)

Для кабелів з паперовою ізоляцією в алюмінієвій оболонці з Т_М=1000-3000 =1,6. Живлення буде подаватись кабелями ААБ перерізом 3х35 мм² з .

Живлення буде подаватись броньованими кабелями з паперовою ізоляцією алюмінієвій оболонці типу ААБ 3x35, що відповідає вимогам ПУЕ. Споживачі елекроенергії підприємства працюють на напрузі 0,4 кВ, тому розподілення електричної енергії в цехових мережах виконується за допомогою цехових РП 0,4 кВ.

Для внутрішньозаводської низьковольтної мережі вибір кабелів та автоматичних вимикачів здійснюємо аналогічно до вибору кабелів і вимикачів цехової мережі. Результати заносимо до таблиці 2.6.

Таблиця 2.6 – Вибір високовольтних вимикачів і перерізу провідників

Лінія	І , А	І ,А	Вимикач	І ,А	S , A	Провідник	I , А
ЦРП – ТП1	45,62	47,28	ВВТЕ-10-10-630УЗ.	630	28,51	ААБ 3х35	135
ЦРП – ТП2	37,49	47,28	ВВТЕ-10-10-630УЗ.	630	23,43	ААБ 3х25	115
ЦРП –ТП3	43,66	47,28	ВВТЕ-10-10-630УЗ.	630	27,28	ААБ 3х35	135

2.3 Розрахунок схеми електропостачання цеху

В залежності від схеми, цехові мережі поділяють на радіальні, магістральні та змішані.

Радіальними називають мережі, в яких для передачі електричної енергії до споживача використовується окрема лінія. В радіальних мережах від розподільчого щита ТП відходять лінії живлення щитів станцій управління (ЩСУ), первинних розподільчих пунктів, ЕП великої потужності (більше 55 кВт).В свою чергу, від ЩСУ або первинних РП і живляться вторинні РП і ЕП середньої потужності. Від вторинних РП живляться ЕП малої потужності.

У радіальних цехових мережах лінії електропередач виконують кабелями., кожна лінія живить одинарне навантаження. Радіальні схеми забезпечують високу надійність будь-якої категорії електропостачання.

Магістральними називають мережі, в яких для передавання електроенергії до декількох споживачів використовується одна лінія електропередач.

Широкого поширення набули цехові магістральні мережі, виконані комплектними шинопроводами.

Радіальна схема електропостачання електричного цеху наведена на рисунку 2.3.

Таблиця 2.7 – Обладнання виробничого приміщення цеху №1

Назва розподільного пристрою	Вид електроприймача, що під’єднується до даного РП	Позначення ЕП на схемі
РП-1	Пиловідсмоктуючий аг-т	1,3,4
	Круглошліфувальний верстат 1	2
	Круглошліфувальний верстат 2	5
	Монепулятор	6
РП-2	Плоскошліфувальний в-т	7
	Внутрішньошліфувальний	8
	Різбошліфувальний в-т	11
	Верстат для доводки отворів	12
	Зубошліфувальний п/автомат	13
	Пиловідсмоктуючий аг-т	9, 10, 14, 15
РП-3	Токарно-венторізний в-т	16
	Різьбошліфувальний в-т	17
	Дифектоскоп	18
	Таль електрична	19
	Високочастотний генератор	20, 21

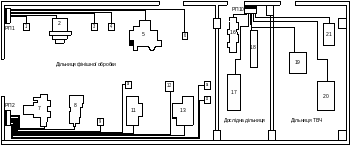

Рисунок 2.3 – План механычного цеху
