Практична робота №9

Розробка друкованої плати

Мета роботи: Отримання навиків роботи з програмою proteus ares створення друкованих плат.

Теоретичні відомості

Роботу цифрових мікросхем в PROTEUS не так вже й складно моделювати, проблема лише в тому, що при складанні схем потрібно пам'ятати, що PROTEUS - програма ТЕОРЕТИЧНА і тому пристрої, що працюють на практиці не завжди вдатися змоделювати в ній, і навпаки. Для прикладу розводки плати в ARES розглянемо лічильник-дешифратор на мікросхемах ТТЛ логіки (рис. 9.1).

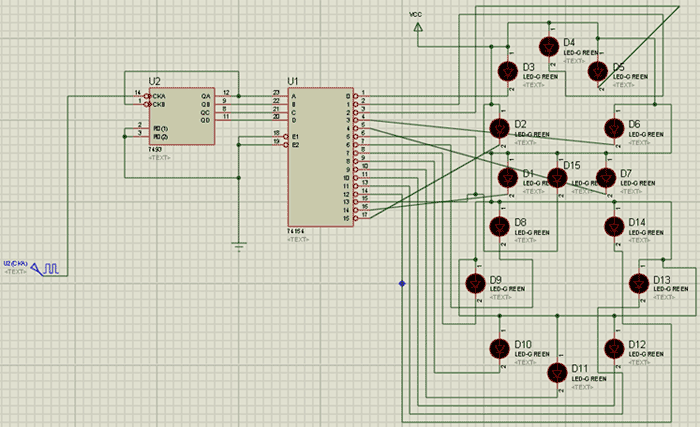

Рисунок 9.1 – Схема лічильника-дешифратора на мікросхемах ТТЛ логіки

Тепер про роботу в ARES. Щоб відкрити проект з PROTEUS в ARES, потрібно натиснути на значок ARES на верхній панелі (рис. 9.2.). Відкриється вікно програми, яке показано на рис. 9.3.

Рисунок 9.2 – Значок ARES в PROTEUS

Рисунок 9.3 – Середовище ARES в PROTEUS

Спочатку нам потрібно буде виділити область для автоматичного розміщення компонентів на платі, це робиться наступним чином: вибираєте елемент 2-D графіки квадрат (рис. 9.4).

Рисунок 9.4 – Вибір елемента елемент 2-D графіки

Потім в лівому нижньому кутку зі списку шарів обираєте шар Board Edge (рис. 9.5).

Рисунок 9.5 – Вибір шару

І малюєте всередині синього прямокутника квадрат або прямокутник жовтого кольору, як показано на рис. 9.6.

Рисунок 9.6 – Вибір області шару Board Edge

Тепер тиснемо на «Сервіс» - «Авторозміщення», у спливаючому вікні тиснемо «ОК». Після цього програма сама розміщує елементи на платі, але доріжки поки не малює (рис. 9.7). Виглядає не показово, але поки програма доріжки не намалювала, ми можемо спокійно поміняти розташування елементів. Для цього просто клацаємо по елементу правою кнопкою миші і вибираємо пункт «Перетягнути». Приклад розташування показано на рис. 9.8.

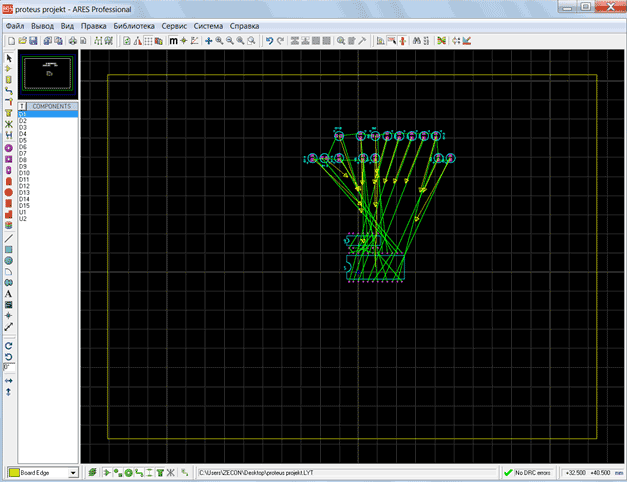

Рисунок 9.7 – Розміщення елементів на платі

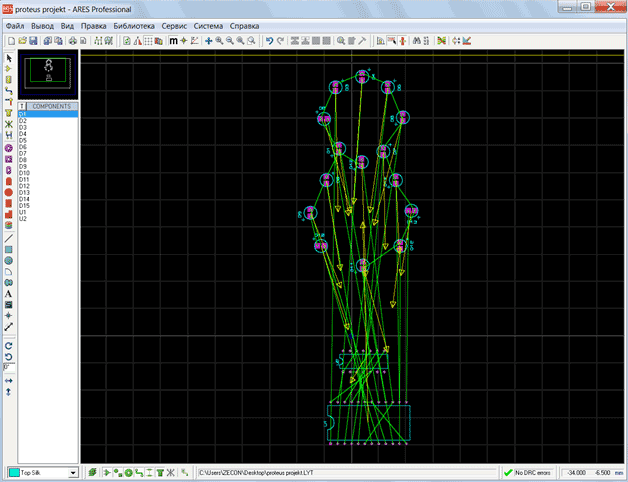

Рисунок 9.8 – Зміна розміщення елементів на платі

Елементи розташовані, можна розводити плату. Для цього потрібно вибрати «Сервіс», пункт «Автотрасування», під сплив вікні тиснемо «ОК». Результат показано на рис. 9.9.

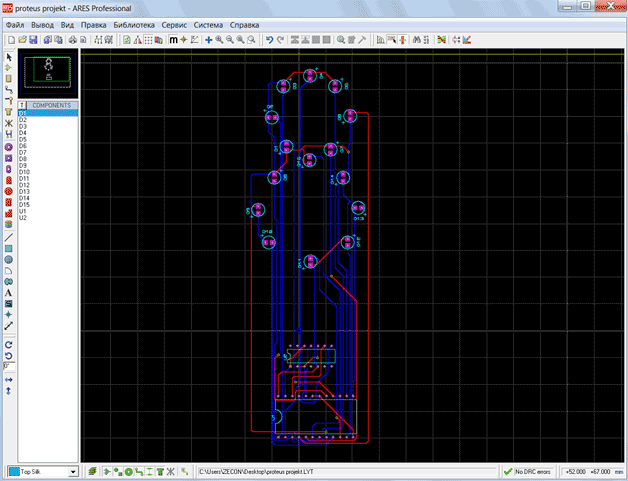

Рисунок 9.9 – Виконання автотрасування

Програма все за нас зробила! Тепер, якщо ми хочемо помилуватися зовнішнім виглядом плати вибираємо «Вивід», пункт 3-D візуалізація! До речі, хочу звернути вашу увагу на одну деталь-імена проектів у PROTEUS пишіть на АНГЛІЙСЬКІЙ МОВІ, інакше вони в ARES не відчиняться!

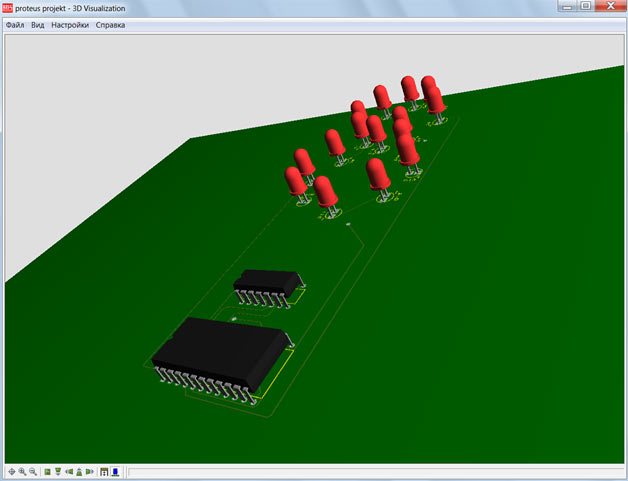

Рисунок 9.10 – 3-D візуалізація

Практична робота №10 здІйснення монтажних робіт

Мета роботи: Отримання навиків виконання монтажних робіт та налаштування радіоелектронного пристрою.

Теоретичні відомості

Під час паяння температура гарячого жала паяльника може перевищувати 400°С. Щоб зрозуміти, що насправді означає ця цифра, достатньо сказати, що ту ж температуру можна отримати в духовці, яка виставлена на максимальну тем пературу. Можете собі уявити відчуття, якщо ви раптом доторкнетеся до вістря паяльника. В більшості електронних схем цілком достатньо зовсім невеликого паяльника, замість того щоб відразу братися за 100-ватний. Для того, щоб з вами несталось такої неприємності, при роботі з паяльником потрібно дотримуватись таких правил безпеки.

• Завжди тримайте паяльник в спеціально призначеному для цього кріпленні. Ніколи не кладіть розігрітий паяльник прямо на стіл або робочу поверхню. В іншому випадку ви ризикуєте влаштувати пожежу або обпалити руки.

• Переконайтеся, що дріт не зачепився де-небудь на столі або на іншому об’єкті. Інакше гарячий паяльник можна легко висмикнути з кріплення і упустити на землю, або собі на коліна.

• Під час пайки виділяються досить їдкі і токсичні випаровування. Переконайтесь, що ваше робоче місце обладнано доброю вентиляцією, перешкоджаючою скупченню шкідливої парів. Не надто нагинайтесь над столом під час паяння, тому що пари будуть йти прямо вам в обличчя. Якщо ви не можете чітко роздивитись місце з’єднання паянням, краще використовувати збільшувальне скло, ніж підносити плату близько до себе.

• Якщо ваш паяльник має регульовану температуру жала, виставіть та ке її значення, яке рекомендується для даного типу припою.

• Якщо у вас проблеми з ростом і інші відхилення здоров’я від норми, вам слід уникати припоїв, так як вони містять свинець. Як альтернатива звичайним припоям ви можете використовувати безсвинцевий дротяний припій, спеціально розроблений для паяння електроніки. До речі, ніколи не використовуйте срібний і кислотний припій для робіт з електронікою – вони можуть серь езно зіпсувати вашу схему.

• Не намагайтесь паяти схему, що знаходиться під напругою. Ви ризикуєте пошкодити як схему, так і сам паяльник. Також це небезпечно і для вас.
