70. Оцінка схем доставки руди по фактору виконання роботи на переміщення руди по виробкам скреперування

Доставка руди може відбуватися двохбарабанною і трьохбарабанною лебідками:

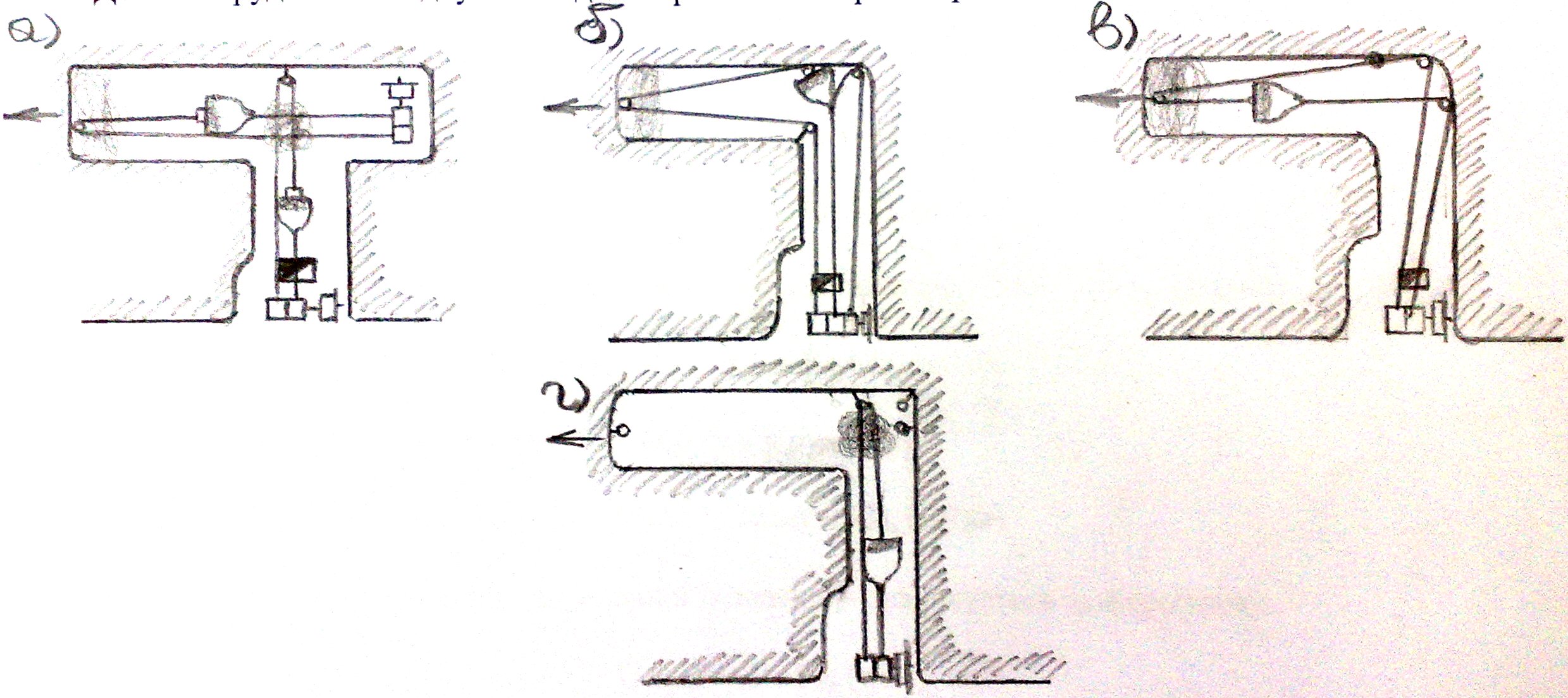

Схеми скреперування під кутом: а)двома лебідками б)однією трьохбарабанною лебідкою в)однією двохбарабанною (перша стадія) г)однією двохбарабанною (друга стадія)

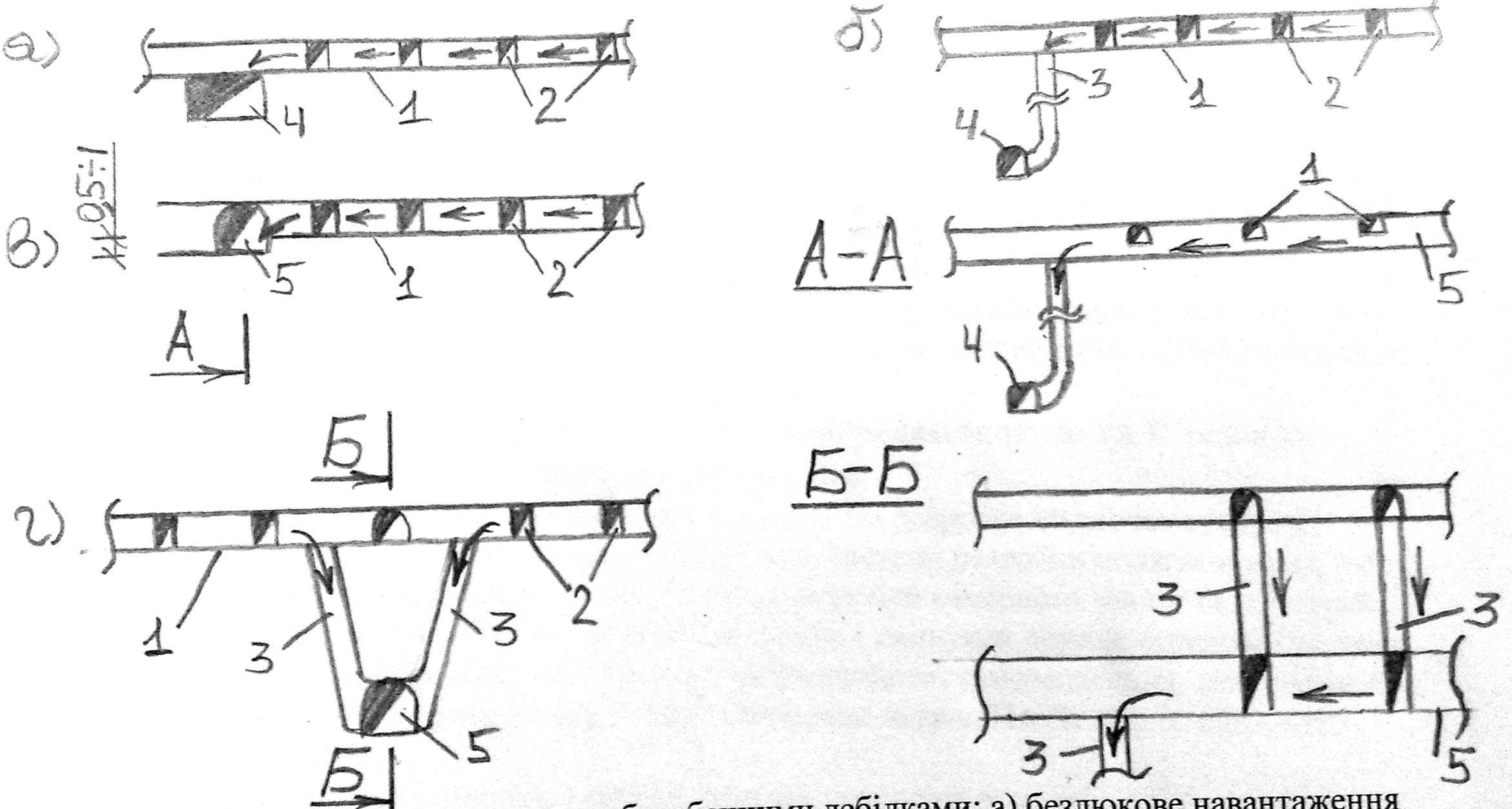

Схеми скреперної доставки руди двохбарабанними лебідками: а) безлюкове навантаження через штрек-полок; б) розвантаження у рудоспуски з наступним люковим навантаженням руди у вагонетки; в) подвійна з акумуляцією на робочому підповерсі; г) подвійна з акумуляцією у виробку, що розташована нижче робочого горизонту на 8-10 м.

1-приймальна виробка; 2-дучки; 3-рудоспуск; 4-відкотна виробка; 5-акумулююча виробка

Схеми доставки руди по фактору виконання роботи на переміщення руди по виробкам скреперування можна оцінити за формулами розрахунку технічної продуктивності та змінної норми виробки при тривалості зміни 7 годин:

Рт=3600VcKn/(lсер/vв+lсер/vx+t1), (м³/год);

де Vc – місткість скрепера (м³);

Kn – коефіцієнт заповнення скрепера рудою (для крупнокускової руди: 0,7-0,8; а для дрібнокускової: 0,8-1,0);

lсер – середня довжина скреперування (м);

vв, vx – відповідно швидкість руху скрепера при вантажному і холостому ходах, (м/с);

t1 – час на переключення ходів та завантаження скрепера (за даними практики t1=15-30 с), (с).

- при доставці гірничої маси з очисних вибоїв у рудоспуск змінна норма виробки складе:

Нзм=380Рт/(1,15tдопРт+63), (м³/зм)

- при доставці гірничої маси з очисних вибоїв з навантаженням через поміст (полок)

Нзм=350Рт/(1,15tдопРт+63), (м³/зм)

- при доставці гірничої маси з нарізних виробок у рудоспуск

Нзм=360Рт/(1,15tдопРт+63), (м³/зм).

Експлуатаційна продуктивність скреперної доставки розраховується за формулою:

Ппр.скр=γрНзмКп, (т/зм)

- для скреперної доставки з акумулюванням Пак.скр=N Ппр.скр+ LПзм/(N+L);

N – кількість скреперів (очисних вибоїв), що ведуть пряме скреперування

L – кількість акумулюючих скреперів;

Ппр.скр – середня продуктивність на прямому скреперу ванні (т/зм)

Пзм – продуктивність акумулюючої скреперної установки.

Варто зауважити, що хоча пряме скреперування є більш продуктивним, перевагу при розробці покладів великої потужності, віддають акумулюючій доставці (що зменшує кількість рудоспусків, але збільшує термін відпрацювання блоку)

71. Камерна система розробки з твердіючою закладкою та її техніко-економічна оцінка

Дана система розробки відноситься до третього класу систем розробки згідно класифікації Агошкова Л.І. (до систем розробки з закладкою). Сутність системи розробки полягає в тому, що відпрацювання рудного покладу здійснюється СР; після відробки камерного запасу вироблений простір заповнюється закладкою. Умови застосування: руди і вміщуючі породи середньої та вище міцності і стійкості; Руди високої цінності; Схильні до злежування, самозапалення, окислення; Кут падіння покладу будь-який; Потужність від 3-5 до 100 і понад метрів; Необхідність збереження денної поверхні.

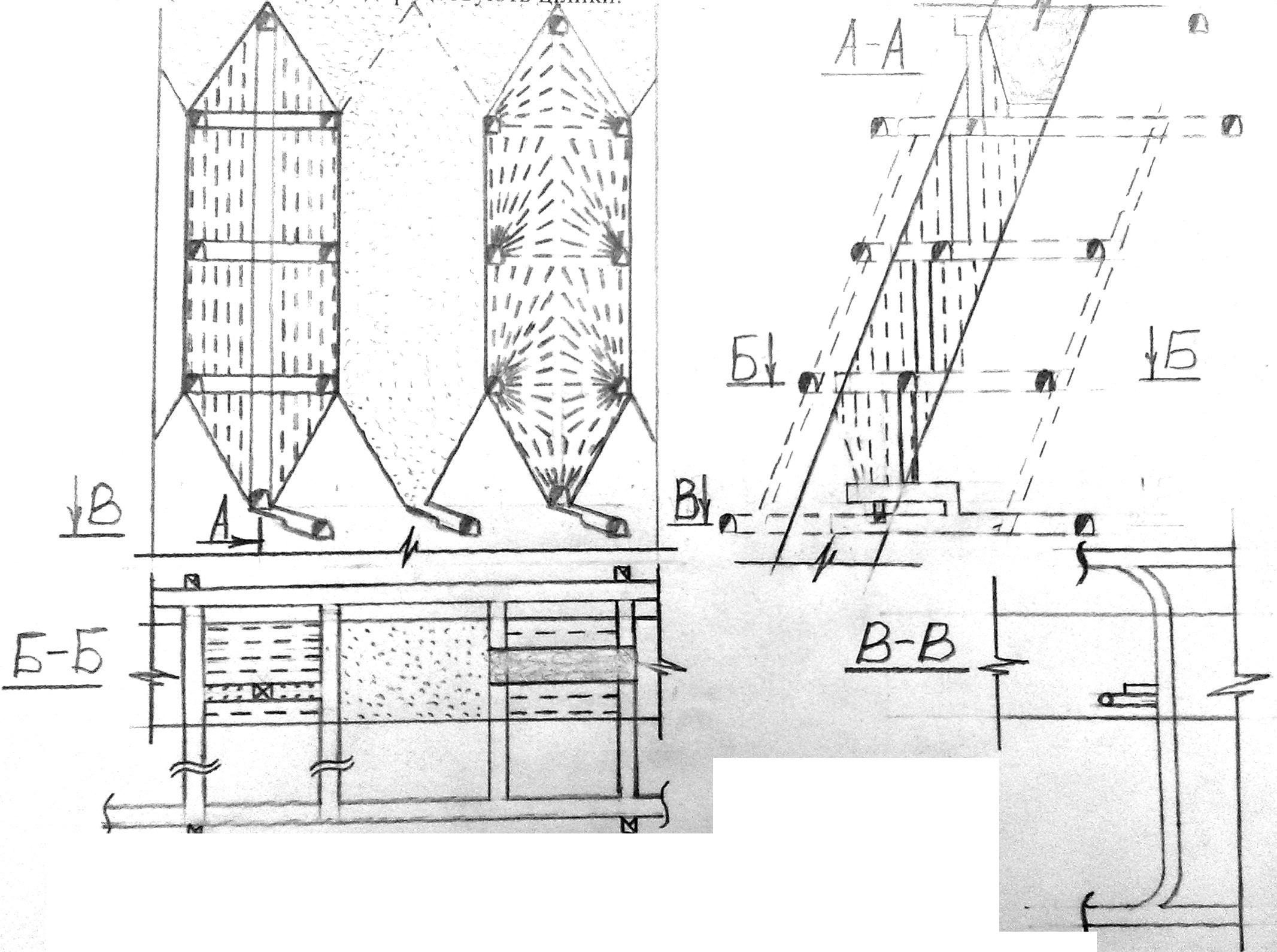

Розглянемо камерну систему розробки з твердіючою закладкою на прикладі ЗЗРК: відробка рудного покладу здійснюється секціями, кожна з яких складається з 5-7 камер, що знаходяться на різних стадіях очисного виймання. Відробка здійснюється камерами першої та другої черги. Після відробки камер першої черги їх заповнюють твердіючою закладкою. Після набуття необхідної міцності (3-4-6 місяців) відпрацьовують цілики.

Основні ТЕП: питомі витрати підготовчо-нарізних виробок: 3-4 м/1000т

питомі витрати ВР: 0,35-0,4 кг/т

продуктивність праці: відбійка 1000-1200 т/зм

доставка (віброживильник ВВДР5): 650-700 т/зм

по системі розробки: 65-75 т/люд.зм.

Собівартість: 30-50 грн/т
