17.2. Модуль передачи сообщений

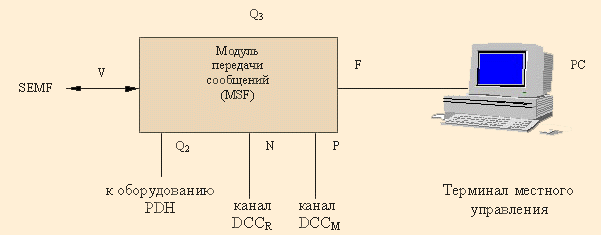

Модуль передачи сообщений или внешних связей обеспечивает управление сообщениями (маршрутизацию) между модулем SEMF и интерфейсами сообщений (Q, F, DCCR, DCCM). Схема модуля приведена на рисунке 17.2.

Точки N и P модуля MSF стыкуются c точками N и P модуля TTF. Через эти точки соединяются каналы передачи данных, которые организуются через байты трактового заголовка POH STM-N. Байты D1-D3 служат для организации канала DCCR. Байты D4-D12 служат для организации канала DCC M.

Интерфейс F служит для локализации операций управления. С его помощью выполняются операции, которые считаются существенными при активизации и обслуживании оборудования: обновление программного обеспечения; оперативные команды; конфигурирование; определение неисправностей и другое.

Интерфейс Q служит для реализации функций управления транспортной сети через использование сети управления электросвязью (TMN, Telecommunication Management Network). Интерфейс Q имеет несколько разновидностей, которые отличаются друг от друга функциональным назначением. Интерфейс Q3 предназначен для подключения оборудования TMN для управления транспортной сетью. Через интерфейс Q2 к оборудованию SDH подключается для контроля оборудование плезиохронных систем передачи (PDH, Plesiochronous Digital Hierarchy).

Рис. 17.2. Структура модуля SEMF

Через интерфейсы F, Q, DCCR и DCCM обеспечивается взаимодействие оборудования SEMF с оборудованием других сетевых элементов. Процедуры взаимодействия определены наборами стандартных протоколов семиуровневой модели взаимодействия открытых систем (OSI, Open System Interconnection). Эти протоколы являются предметом отдельного изучения и не включены в данные рекомендации. Фирмы-производители телекоммуникационного оборудования имеют право использования любых наборов протоколов из рекомендуемых ITU-T и при этом вносить в протокол изменения. Это является причиной для нестыковки сетей управления.

17.3. Модуль источника временных интервалов синхронной аппаратуры

Модуль синхронизации (SETS) обеспечивает хронирующий эталон (ТО) для следующих функциональных блоков и модулей: LPA, LPT, LPC, LCS, HPA, HPT, HPC, HCS, MSA, MSP, MST, RST.

Модуль синхронизации представляет собой генератор сетевого элемента SDH. В этом модуле имеется внутренний генератор (осциллятор) и генератор для хронирования мультиплексора (рисунок 17.3).

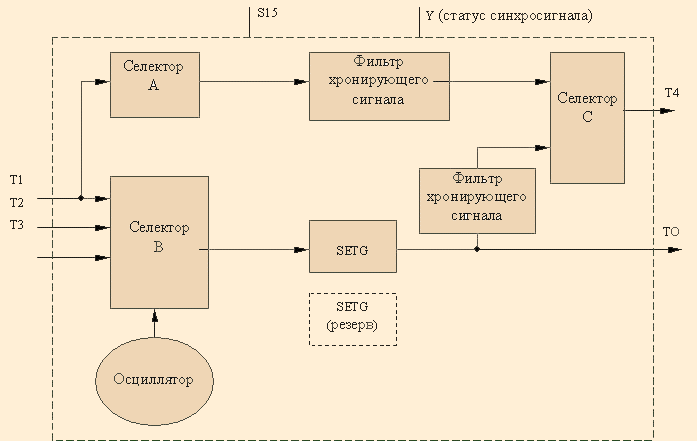

Рис17.3. Структура источника тактирования (SETS)

Обозначение на рисунке 22: SETG - Synchronous Equipment Timing enerator - тактирующий генератор синхронного оборудования.

Источник синхронизации может быть выбран селектором В среди одной из эталонных точек Т1, Т2, Т3 или внутреннего генератора-осциллятора.

Если SETG синхронизируется с сигналом, несущим эталонную частоту сети, требования к кратковременной стабильности в эталонных точках Т определяется в соответствии с графиком (рисунок 17.4).

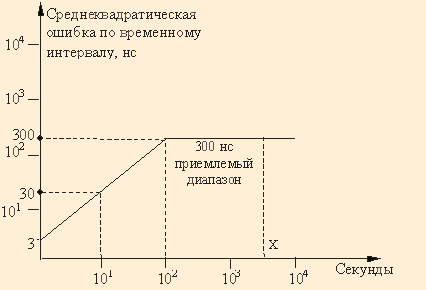

Рис. 17.4. График среднеквадратической ошибки по временному интервалу

В SETS фильтруется выбранный хронирующий эталон, чтобы гарантировать выполнение требований к хронированию в эталонных точках Т. Кроме того, фильтрация должна сглаживать ступенчатое изменение частоты, вызванное изменением эталонного источника, таким образом, чтобы скорость изменения частоты в точках Т не превышала X [Гц/с]. Значение Х уточняется в рекомендациях МСЭ-Т G.783.

Селектор А позволяет пропустить тактирующую частоту в обход SETG для других комплектов оборудования SDH через точку Т4 и физический интерфейс тактирования (SETPI). При этом активизируется селектор С.

Кратковременная и долговременная стабильность осциллятора зависит от стабилизирующего элемента, т.е. кварцевого резонатора ~10-6. Стабильность тактовых частот со стороны точек Т1, Т2, Т3 определяется рекомендациями МСЭ-Т G.811, G.812 и составляет 10-11 …10-8.

Через точку S15 производится считывание состояния SETS в модуль SEMF. Кроме того, может быть произведено изменение состояния функций SETS, например, установлен приоритет источников синхронизации или производится ручное переключение на другой источник синхронизации. В модуле SETS предусматривается режим запоминания (удержания) частоты на случай пропадания внешних источников синхронизации. Этот режим получил название Holdover. При нем обеспечивается удержание состояния синхронизма по последним тактам внешнего источника синхронизации до 24 часов. После этого срока источник тактовой последовательности ТО переходит в режим свободной генерации.
