15. Модуль интерфейса низшего порядка

Функциональные блоки модуля LOI:

• LPT (Lower order Path Termination) – окончание тракта низшего порядка;

• LPA (Lower order Path Adaptation) – адаптация тракта низшего порядка;

• PPI (Plesiochronous Physical Interface) – плезиохронный физический интерфейс.

15.1. Блок окончания тракта низшего порядка

Функциями блока LPT создается виртуальный контейнер VC12 путем генерирования заголовка РОН и добавления его к контейнеру С12. В другом направлении передачи функциями блока LPT завершается и обрабатывается заголовок РОН с целью определения состояния атрибутов тракта низшего порядка. Он является составной частью тракта высшего порядка. В свою очередь тракт высшего порядка может быть составной частью линейного тракта синхронной цифровой системы передачи.

15.2. Блок адаптации тракта низшего порядка

Функции блока LPA действуют в порте доступа к синхронной сети или подсети и обеспечивают адаптацию данных пользователя к транспортировке в синхронной среде. Для асинхронных данных пользователя адаптация тракта низшего порядка включает битовое цифровое выравнивание.

Главная задача функций LPA – размещение сигналов, соответствующих рекомендациям МСЭ-Т G.703 в контейнеры С. Необходимо отметить, что функции LPA определяются для каждого уровня в существующей плезиохронной иерархии. Каждый блок LPA определяет способ размещения сигнала пользователя в одном из ряда синхронных контейнеров соответствующего размера.

15.3. Блок плезиохронного физического интерфейса

Блок плезиохронного физического интерфейса обеспечивает стык между мультиплексором и физической средой, несущей компонентный сигнал Е1 (2,048 Мбит/с). Например, для компонентного потока Е1 2048 (1±50*10^-6) кбит/с определен стыковой код НДВ-3, сонаправленное включение, электрическое сопротивление стыка (75 Ом для коаксиальной пары, 120 Ом для симметричной пары), амплитуда сигнала 2,37 В, ширина импульса 244 нс (приложение 2).

Функциями, выполняемыми блоком PPI, является кодирование и адаптация к физической среде распространения.

Блок PPI получает сигналы данных и хронирования в точке М для формирования передаваемого компонентного сигнала. Блок PPI пропускает данные и хронирующую информацию на компонентный стык прозрачно.

Блок PPI выделяет хронирующую информацию из принятого компонентного сигнала и генерирует данные. После декодирования данные и хронирующий сигнал передаются в точку М.

Хронирующая информация может быть передана в точку Т2 для возможного использования в качестве эталона в источнике сигнала синхронизации (модуль SETS). При этом в заголовке Е1 отмечается статус сигнала. В случае потери сигнала на компонентном входе в данные к точке М передается длинная серия единиц, которые сопровождаются хронирующим сигналом. Состояние потери сигнала LOS передается в точку S11 для управления синхронной аппаратурой (SEMF).

16. Модуль интерфейса тракта высшего порядка

Составляющие функциональные блоки модуля интерфейса высшего порядка HOI (рис. 16.1):

• HPT (Higher order Path Termination) – окончание тракта высшего порядка;

• LPA (Lower order Path Adaptation) – адаптация тракта низшего порядка;

• PPI (Plesiochronous Physical Interface) – плезиохронный физический интерфейс.

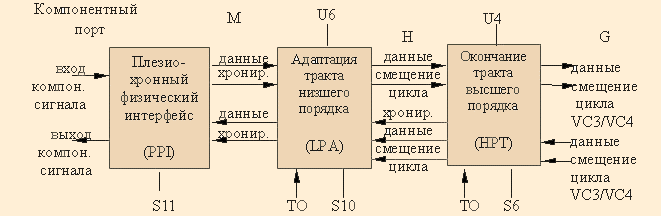

Рис. 16.1. Структура модуля HOI
