11. Модуль подключения трактов высшего порядка

Модуль подключения (коммутации) трактов высшего порядка обеспечивает распределение собранных контейнеров VC 3/4 в секции мультиплексирования. Различие в функциях модуля НРС является существенным для функционального различения между типами мультиплексоров, например, терминальный мультиплексор, концентратор-мультиплексор, мультиплексор ввода-вывода для линейной сети или для кольцевой сети и другие. Известны несколько видов мультиплексоров, которые отличаются функциями НРС. Ядром модуля НРС является неблокируемая полнодоступная матрица временного коммутатора. Матрица осуществляет все переключения под управлением встроенного микроконтроллера.

Коммутатор обеспечивает переключение сигналов уровней: TU3 и AU4. При этом возможна организация следующих видов соединений: однонаправленное, двунаправленное, шлейф, вещание. Коммутатор может быть продублирован (1+1).

На рисунке 11.1 приведена общая структурная схема модуля подключения (НРС) с указанием точек подключения контейнеров, управления и синхронизации.

Рис. 11.1. Структурная схема тракта низшего порядка

Контейнеры, поступающие со стороны точки G, распределяются в свободные ресурсы со стороны Gў(F) и наоборот. Емкости контейнеров с разных сторон НРС одинаковы, однако отличие состоит в разной логической последовательности, т.к. происходит перераспределение контейнеров.

Через ТО обеспечивается тактирование модуля НРС. В точке S5 возможны следующие состояния:

• установка матрицы с целью коммутации входящего и исходящего порта;

• запрос отчета о состоянии соединений;

• отчет о состоянии соединений.

12. Модуль сборки структур высокого порядка

Модуль сборки структур высокого порядка HOA состоит из двух функциональных блоков (рисунок 12.1):

• НРТ (Higher order Path Termination) – окончание тракта высшего порядка;

• HPA (Higher order path Adaptation) – адаптация тракта высшего порядка.

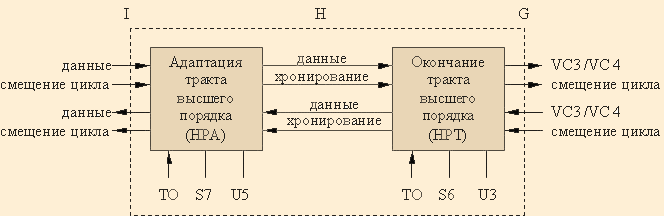

Рис. 12.1 Структура модуля HOA

12.1. Блок окончания тракта высшего порядка

Блок НРТ действует как источник и приемник заголовка тракта высшего порядка (РОН для VC 3/4). Тракт высшего порядка представляет собой объект технического обслуживания между двумя окончаниями тракта высшего порядка.

Данные в точке G представляют собой контейнер VC 3/4, который имеет полезную нагрузку и полный заголовок тракта РОН VC 3/4 с байтами J1, B3, C2, G1, F2, H4, Z3, Z4, Z5. Указанные байты устанавливаются и снимаются в блоке НРТ. Со стороны точки Н в НРТ поступает нагрузка без байтов РОН.

При формировании РОН в НРТ информация о маршруте тракта, состоянии тракта и метке сигнала, выделенная из точки S6, помещается в позиции байтов J1, G1 и C2, соответственно. Если в окончании тракта (приемной части) обнаруживается сообщение об ошибках (байт В3 и код паритета BIP-8), то биты 1-4 байта G1 загружаются информацией FEBE (Far End Block Error).

Код паритета чередующихся битов (BIP-8) рассчитывается по всем битам предыдущего контейнера VC 3/4 и результаты помещается в позицию байта В3.

Индикатор сверхцикла генерируется и помещается в позицию байта Н4. Байт для связи пользователя выделяется в точке U3 и помещается в позицию байта F2. Три байта Z3, Z4, Z5 зарезервированы для будущих применений.

В приемной части НРТ байты J1, G1 и C2 выделяются из заголовка РОН VC 3/4 в точке G. При этом соответствующая информация о маршруте тракта, его состоянии и метке сигнала передается через точку S6 к блоку управления синхронной аппаратуры. Из байта G1 (битов 1-4) выделяется сообщение FEBE и передается в точку S6 как отчет об ошибках окончания тракта. Информация о FERF тракта в бите 5 байта G1 выделяется и сообщается в S6 как индикация аварии на дальнем конце.

Если требуется сообщение о сверхцикловой синхронизации для полезных нагрузок, то в НРТ выделяется индикатор сверхцикла из байта Н4. Нарушение сверхцикла в Н4 отличается сообщением о потере сверхцикла LOM (Loss Of Multiframe), которое передается в точку S6.

Байт контроля ошибок В3 выделяется из сигнала контейнера VC 3/4. Для цикла VC 3/4 рассчитывается код BIP-8. Значение BIP-8, вычисленное для текущего цикла, сравнивается с выделенным из следующего цикла байтом В3. В точку S6 передается сообщение об ошибке в байте В3 на цикл. Байт F2 может выделяться и передаваться в точку U3 для связи пользователя.

Через точку Н блок НРТ взаимодействует с блоком НРА путем передачи данных и сигнала хронирования.
