37. Устройство и принцип работы осциллографа.

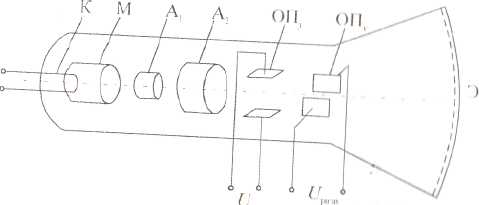

Предназначены для визуального наблюдения и регистрации электрич. сигналов. Они обладают высокой чувствительностью, большим входным сопротивлением, возможностью измерения временных параметров сигналов. Основу осциллографов составляет электронно-лучевая трубка(см. рис.), представляющая собой отвакуумированный стекл-ый баллон, в к-ом расположены катод К, модулятор М, фокусирующий анод А1, ускоряющий анод А2, и 2 пары взаимно перпендикулярных отклоняющих пластин ОПх и ОПу. Внутр-яя поверхность экрана Э покрыта люминофором, светящимся под действием электронной бомбардировки. Совокупность электродов К, М, А1 и А2 представляет собой электронную пушку, к-ая излучает и формирует электронный луч. Эти электроды выполнены в виде цилиндров, расположенных по оси трубки. Сфокусированный электронный луч, проходя между парами пластин, под действием напряжений, приложенных к этим пластинам (к ОПх-напряжение развертки, а к ОПу-измеряемое напряжение), отклоняется по осям координат.
Принцип действия осциллографа состоит в том, что исслед-ый сигнал подается на вход К канала вертикального отклонения через усилитель вертикального отклонения, выходное напряжение к-го управляет отклонением электронного луча по оси У. Для получения требуемого размера изображения сигнал может усиливаться. При подаче переменного напряжения на вход У электронный луч вычерчивает на экране осциллографа вертикальную линию. Для получения изображения исслед-го сигнала, развернутого во времени, необходимо развертывать луч по оси Х с равномерной скоростью. Это осущ-ся подачей на отклоняющие пластины ОПх. линейно изменяющегося пилообразного напряжения от генератора развертки.
Эта кривая напряжения развертки имеет время прямого tnp и обратного tобр хода. Для того чтобы во время обратного хода электронный луч не вычерчивал линии на экране осциллографа, его гасят на этот момент путем подачи отрицательного импульса на модулятор. Исслед-ие сигналов в широком диапазоне частот обеспечивается изменением частоты пилообразного напряжения и синхронизацией с измеряемым. Это позволяет проводить наблюдения исследуемых сигналов в нужном масштабе времени. В осциллографах применяются также запоминающие устройства, позволяющие длительное время сохранять изображение сигнала, и многолучевые трубки для наблюдения 2 и более сигналов.
