67.Монтаж арочных покрытий

Арками перекрываются пролеты зданий и сооружений прямоугольной и круглой формы. По статической схеме работы различают следующие типы арок: с затяжкой, воспринимающей усилие горизонтального распора, благодаря которой на опоры передаются только вертикальные нагрузки; двух- или трех-шарнирные, передающие вертикальные нагрузки и распор на железобетонные фундаменты.

Большая гибкость арок, как правило, не позволяет монтировать их целиком. Поэтому их монтаж выполняют преимущественно из отдельных частей с ис­пользованием временных опор, число которых зависит от пролета ар­ки, архитектурно-планировочного решения (не всегда есть возможность уста­новки опор в любом месте) и монтажного оборудования.

Монтаж арок с затяжками имеет ряд особенностей, которые должны учи­тываться при разработке конструктивных решений. Минимальное число эле­ментов будет в том случае, если отправочные элементы арки и затяжки могут быть укрупнены в один блок. Это возможно только при условии жесткого креп­ления к арке подвесок, поддерживающих затяжку, так как при шарнирном узле весьма затрудняется кантовка укрупненного блока из горизонтального положе­ния при укрупнительной сборке в вертикальное для подъема в проектное поло­жение. Подвеска затяжки должна быть запроектирована с учетом ее работы на сжатие от опорной реакции блока.

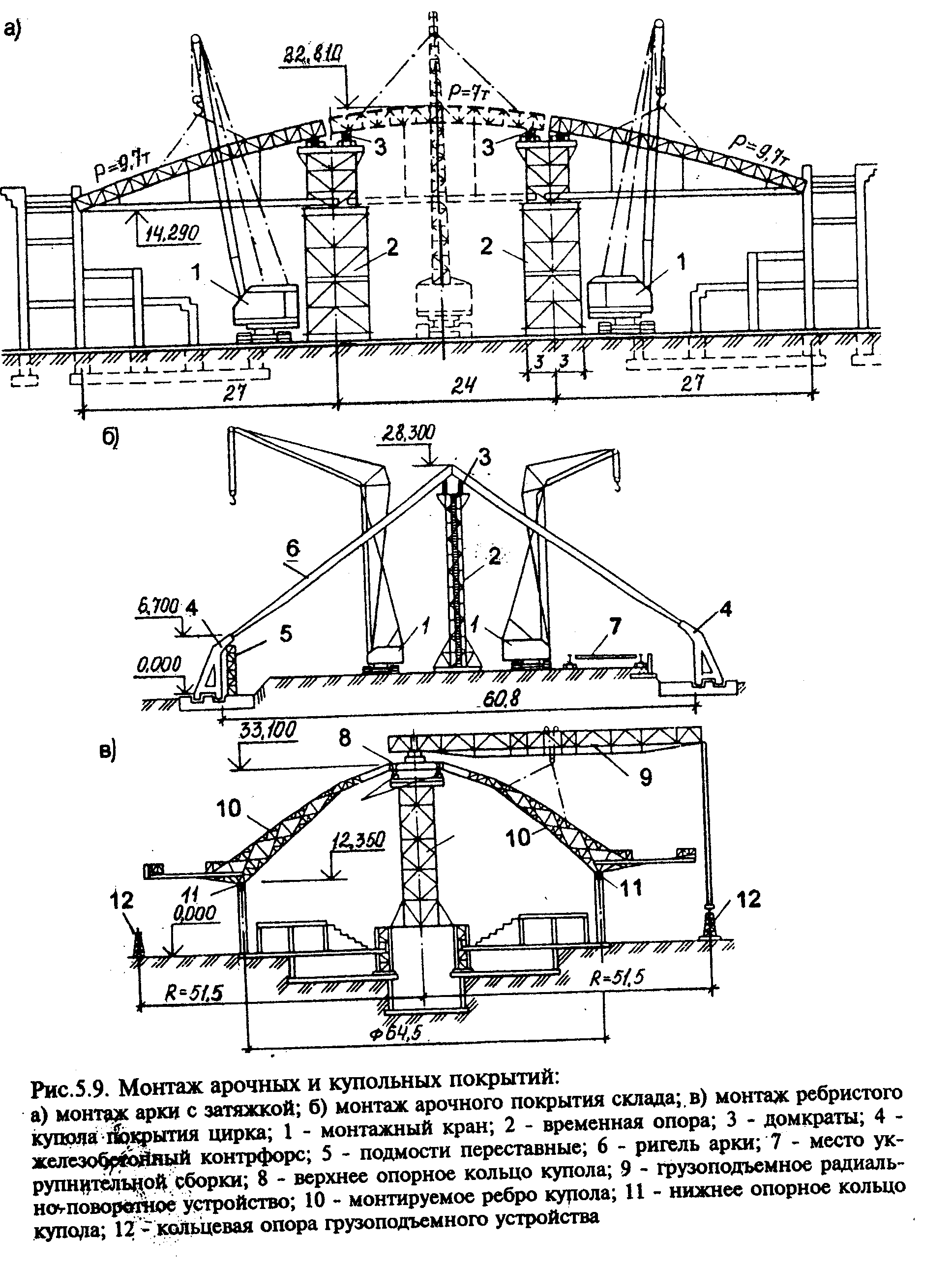

А рочные покрытия находят широкое применение при строительстве складов сыпучих материалов. Обычно в таких зданиях применяют трехшарнирные аркипролетом до 60 м. В частности, покрытие склада для хранения карбамида пред­ставляет собой систему из трехшарнирных арок пролетом 58,3 м с шагом 10,5 м на железобетонных контрофорсах (рис. 5.8 ,б). Арки состоят из двух прямоли­нейных ригелей переменного двутаврового сечения высотой до 1,2 м, длиной 36 м. Ригели поступают тремя частями, стыки которых выполняют сварными или на высокопрочных болтах. Эффективен монтаж покрытия плоскими блоками, ук­рупняемыми на земле с помощью гусеничного крана. Покрытие укрупняют непо­средственно в монтажной зоне в плоские блоки размером 10,5x36 м и массой до 26 т, состоящие из двух ригелей, балок, прогонов и др. - всего 250 элементов. .После укрупнения и выверки размеров выполняют химзащитную окраску конст­рукций блока.

Блоки монтируют через один гусеничным краном СКГ-63БС со стрелой 25,5 м. Блок стропят за четыре точки двумя парами тросов разной длины, поднима­ют и опирают на контрфорсы, а вверху - на временную пространственную опору высотой 25 м размером в плане 10,5x4,5 м, соответствующим двум ригельным элементам.

Опору оборудуют площадками для опирания ригелей и оформления мон­тажных стыков, маршевой лестницей. При необходимости блок рихтуют с по­мощью домкратов. Уложенные ригели до расстроповки крепят к временной опо­ре болтами, которые устанавливают в отверстия в нижнем поясе ригеля, пред­назначенные для крепления подвесной галереи. Временную опору устанавли­вают на рельсы, уложенные вдоль оси пролета, и передвигают трактором или с помощью лебедки грузоподъемностью 5 т. В качестве путей можно использо­вать четыре инвентарных металлических звена, перекладываемых краном по ходу монтажа.

Конструкции межблочного пространства монтируют гусеничным краном МКГ-25БС со стрелой 27,5 и клювом 10 м. Поднимают с помощью специальной траверсы одновременно по семь прогонов. Кран заезжает сбоку между смонти­рованными блоками.

Для покрытия складов минеральных удобрений и других химикатов эффек­тивно применение деревянных арок. Монтаж таких арок аналогичен вышеизло­женному и производится с применением передвижной центральной временнойопоры. Альбом рабочих чертежей "Трехшарнирные стрельчатые клееные дере­вянные арки пролетом 12,18 и 24 м, серия 1.863" выпущен ЦНИИЭПсельстро-ем.
