58. Монтаж покрытий типа цилиндрических сводов, складок.

Пространственные покрытия с цилиндрическими оболочками образуются из тонких плит, изогнутых по цилиндрической поверхности, торцовых диафрагм и продольных бортовых элементов.

Оболочки характеризуются следующими параметрами: пролет (расстояние между осями диафрагм), длина волны (расстояние между бортовыми элементами), стрела подъема, полная высота.

По количеству пролетов оболочки бывают однопролетными, когда они опираются на две диафрагмы, и многопролетными, когда оболочки поддерживаются более чем двумя диафрагмами.

По числу волн оболочки делятся на одноволновые и многоволновые.

Очертание плиты оболочки в поперечном сечении может быть круговым, эллиптическим, параболическим и т. п. В практике чаще всего встречается круговое очертание благодаря простоте их изготовления.

Оболочки бывают длинными и короткими. Оболочки, у которых длина пролета не менее длины волны называют длинными. К коротким относят те оболочки, у которых длина пролета меньше длины

волны.

Длинная цилиндрическая оболочка под воздействием нагруз ки от собственной массы и снега работает подобно балке.

Оболочки могут быть монолитными или сборными. Монолитные оболочки обычно делают гладкими с толщиной плиты не менее 5—6 см. Сборные оболочки, как правило, устраивают с продольными и поперечными ребрами для усиления сборных элементов на период изготовления, перевозки и монтажа. Толщину плит сборных оболочек принимают не менее 3 см.

Бортовые элементы предназначены для размещения в них основной рабочей арматуры. Форма и размеры бортовых элементов определены конструктивным решением покрытия и его расчетом.

В практике сборные покрытия с длинными цилиндрическими оболочками применяют в двух вариантах: с отделением оболочки от бортовых элементов и без такого отделения. В первом варианте проще сами сборные элементы и монтаж, однако сложна заделка швов между панелями оболочки и бортовыми элементами.

В качестве диафрагм используют сплошные балки, фермы, арки с затяжками.

Складчатые покрытия имеют много общего с длинными цилиндрическими оболочками. Они образуются из плоских плит, расположенных с уклоном друг к другу и монолитно связанных между собой по ребрам, из бортовых элементов и диафрагм.

Складчатые покрытия бывают однопролетными и многопролетными, одноволновыми и многоволновыми

Призматические складки, диафрагмы складок, бортовые и краевые элементы конструируют так же, как и длинные оболочки.

К волнистым сводам относят многоволновые и многоскладчатыс покрытия в виде сводов с малыми размерами волн по сравнению с размером пролета.

Опираются своды на стены, или на колонны, или непосредственно на фундаменты. Отдельная волна в поперечном сечении может иметь очертание синусоиды или криволинейного лотка; форма складки может быть V-образной или треугольной. Оси элементов волн или складок могут быть прямолинейными или криволинейными.

С помощью волнистых сводов перекрывают пролеты производственных и общественных зданий от 12 до 100 м и более.

При больших пролетах своды конструируют из нескольких однотипных сборных элементов, при пролетах до 24 м — из двух половин. Сборные элементы по торцам усиливают ребрами. Такой вид усиления обеспечивает прочность сборных элементов при перевозке и монтаже и плотность заполнения швов между этими элементами.

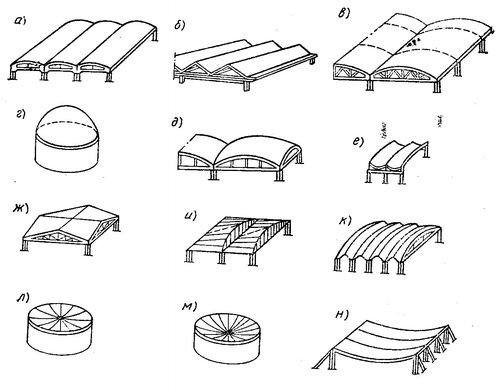

Рис. 15.9. Схемы оболочек а — длинные цилиндрические; б — складки; в — короткие цилиндрические; г — купол; д — оболочки двоякой положительной кривизны; е, ж — то же, отрицательной кривизны; и — коноидальные; к — многоволновый свод; л, м — висячие покрытия с круглым планом; н — то же, прямоугольным
