56. Монтаж зданий и сооружений с каркасом на основе деревянных гнутоклееных рам и стрельчатых арок

При выполнении работ по складированию, перевозке, хранению и монтажу деревянных конструкций следует учитывать их специфические особенности:

необходимость защиты от длительных атмосферных воздействий, в связи с чем при производстве работ следует предусматривать, как правило, монтаж здания по захваткам, включающий последовательное возведение несущих конструкций, ограждающих конструкций и кровли в короткий срок;

минимально возможное число операций по кантовке и перекладыванию деревянных конструкций в процессе погрузки, выгрузки и монтажа.

Конструкции или их элементы, обработанные огнезащитными составами на основе солей, следует хранить в условиях, предотвращающих конструкции от увлажнения и вымывания солей.

Несущие деревянные конструкции зданий надлежит монтировать в максимально укрупненном виде: в виде полурам и полуарок, полностью собранных арок, секций или блоков, включая покрытия и кровлю.

Укрупнительную сборку деревянных конструкций с затяжкой необходимо производить только в вертикальном положении, без затяжки - в горизонтальном положении.

Установку накладок в коньковых узлах конструкций надлежит производить после достижения плотного примыкания стыкуемых поверхностей по заданной площади.

К монтажу конструкций в сборных элементах следует приступать только после подтяжки всех металлических соединений и устранения дефектов, возникающих при транспортировании и хранении.

При контакте деревянных конструкций с кирпичной кладкой, грунтом, монолитным бетоном и т.п. до начала монтажа необходимо выполнить предусмотренные проектом изоляционные работы.





Монтаж деревянных балок, арок, рам и ферм следует производить в соответствии с ППР, разработанным специализированной организацией.

Монтаж арок и рам с соединениями на рабочих болтах или нагелях следует производить с закрепленными опорными узлами.

Монтаж деревянных конструкций пролетом 24 м и более должен производиться только специализированной монтажной организацией.

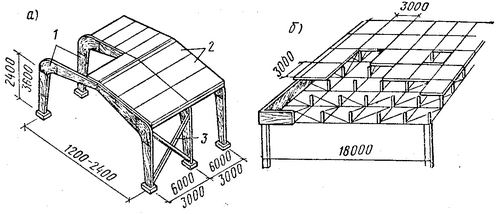

Рис. 15.8. Примеры применения деревянных конструкций

а — каркас из гнутых рам: 1 — рама; 2 — клеефанерные плиты; 3 — связи

б — схема покрытия в виде структуры

57. Монтаж унифицированных пологих оболочек положительной Гауссовой кривизны

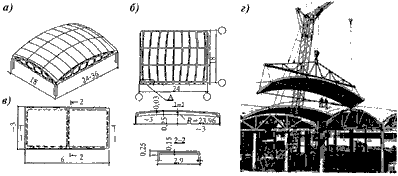

Рис. 2. Типовые сборные железобетонные оболочки покрытий положительной гауссовой кривизны а - общий вид оболочки; б - план; в - цилиндрические панели 3x6 м; г - сборка оболочки с помощью укрупненных монтажных блоков 3x18 м

Оболочки нулевой и положительной гауссовой кривизны. В 70-х годах при строительстве покрытий зданий с шагом колонн 12 м и пролетами 18 и 24 м широко использовали сборные предварительно напряженные цилиндрические оболочки двух типов, различающиеся по способу членения на сборные элементы. Один тип оболочек собирали из криволинейных ребристых панелей 3x12 м и преднапряженных бортовых балок, другой - из криволинейных ребристых панелей длиной на половину волны оболочки с примыкающими к ним частями бортовых балок. Последующее напряжение бортовых балок производили на месте строительства. Всего построено свыше 400 таких оболочек.

Еще большее применение в строительстве получили предварительно напряженные панели-оболочки типа КЖС "на пролет здания" шириной 3, длиной 18, 24 и 30 м. Конструкция представляет собой криволинейные ребра-диафрагмы, соединенные полкой толщиной 30 мм. Геометрическая форма конструкции обусловливает постоянство усилий в сжатой и растянутой зонах. Общая площадь покрытий гражданских и промышленных зданий, построенных из таких панелей-оболочек, составила около 3 млн. м2.

Для покрытий зданий с шагом колонн 18 и 24 м и пролетами 24, 30 и 36 м широко использовали сборные оболочки положительной гауссовой кривизны, главным образом - типовые оболочки с шагом колонн 18 м (рис. 2), собираемые из безраскосных ферм-диафрагм и цилиндрических панелей 3x6 м (рис. 2, в). Конструктивной особенностью таких оболочек в многоволновом варианте явилось жесткое соединение соседних оболочек только в угловых зонах (рис.2, б, узел А), что обеспечило отсутствие между оболочками растягивающих напряжений. Монтаж оболочек вели без поддерживающих опор с помощью монтажных блоков 3x18 м, собираемых из трех плит 3x6 м с временными затяжками (рис. 2, г).

Всего построено типовых оболочек свыше 1 млн. м2. Такой же способ монтажа, но монтажными блоками 3x24 м применен при строительстве в Москве автобусного парка с покрытием из оболочек 24x36 м на площади 35 тыс. м2.

Многочисленные оболочки размером 42x42 м с применением цилиндрических панелей 3x6 м для покрытий спортзалов и рынков построены в Москве и других городах.

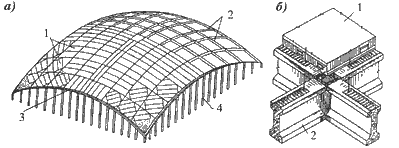

Рис. 3. Конструктивная схема оболочек крытых рынков размером 103x103 м а - схема расположения сборных элементов и опорного контура; б - узел сопряжения плит и балок-ребер жесткости; 1 - преднапряженпые плиты 3x12 м; 2 - пред-напряженные балки-ребра жесткости; 3 - преднапряженный опорный контур; 4-качающиеся колонны по контуру оболочки

В большепролетных железобетонных оболочках положительной гауссовой кривизны с пролетами 100 м и более для обеспечения прочности и устойчивости требуется введение дополнительных ребер жесткости. В оболочках покрытий рынков размером в плане 103x103 м (рис.3, а), построенных в Челябинске и Минске , устойчивость оболочки обеспечена системой предварительно напряженных балок-ребер жесткости, образующих сетку 12x12 м, связанных с плитами сваркой закладных деталей и замоноличиванием швов (рис. 3, б). В период монтажа балки-ребра жесткости опирались на монтажные стойки и служили для опирания предварительно напряженных цилиндрических ребристых плит 3x12 м (см. рис. 3, а). Опорный контур оболочки выполнен в виде преднапряженного железобетонного пояса, армированного стальными канатами.
