7.Конструкція плитних та ребристих пб зі звич зб під залізницю (розрізні)

Опалубочне креслення – розміри опалубки з внутрішньої сторони або розміри пб ззовні.

Вут – радіальний або по трикутнику перехід від плити до гл балки пб

Плитні: плита (поверхність корита влаштовують з ухилом 0,033 в сторону водовідвідної трубки, товщина плити 1/10…1/15 довжини пб), приставна консоль, гідроізоляція, водовідвідна трубка(по розрахунку 1см2 площі трубки повинен відповідати 1м2 поверхні водозбору) До кінця балки доводиться 1/3 всіх стержнів, якими армув пб. Над відігнутою арматурою ставиться конструктивний стержень, до якого прив’язують відігнуті. Прямі стержні сприймають момент, відігнуті – поперечну силу. Робочі стержні об’єднуються хомутами, кожен з яких має опоясувати не більше 5 стержнів нижнього ряду(розтягнутих). Хомути сприймають поперечну силу. Захисний шар бетону повинен бути не менше 3 см. Відстань між стержнями по ширині - ≥5 см, по висоті - ≥3 см(або d арматури).

d робочої арматури – 12 мм, хомути – 1/4 d робочої арматури (але ≥8 мм), розподільча арматура - ≥6 мм.

Ребристі застосовуються довжиною 8…16 м.: плита баластового корита, головна балка, зовн. і внутр. консоль, зовн. і внутр. бортик, закладні болти, водовідвідні трубки.

8.Конструкція ребристих пб з попер-напруж зб під залізницю (розрізні балочні)

При використанні дроту виникають напруження, які в розтягнутій зоні не повинні перевищувати 0,4 Rbt,ser. В стадії виготовлення даємо напруження по висоті балки, зворотні напруженням, які виникають при експлуатації. Способи утворення попереднього натягу: - на упори (натяг контролюється манометрами), - на бетон (частіше використовується для а/д) розміщення напруженої арматури може бути паралельним і полігональним. Ребро балки має змінну величину. З умов розміщення високоміцної арматури bп=82 см. Зверху плити баластового корита влаштовується гідроізоляція і водовідвідні трубки (їх кількість обумовлюється розрахунком). Пучки арматури працюють на розтяг від моментів, вертикальні стержні – на дію поперчної сили.

9 .Армування плитних пб під залізницю

До кінця балки доводиться 1/3 всіх стержнів, якими армування пб. Над відігнутою арматурою ставиться конструктивний стержень, до якого прив’язують відігнуті. Прямі стержні сприймають момент, відігнуті – поперечну силу. Робочі стержні об’єднуються хомутами, кожен з яких має опоясувати не більше 5 стержнів нижнього ряду(розтягнутих). Хомути сприймають поперечну силу. Захисний шар бетону повинен бути не менше 3 см. Відстань між стержнями по ширині - ≥5 см, по висоті - ≥3 см(або d арматури).

d робочої арматури – 12 мм, хомути – 1/4 d робочої арматури (але ≥8 мм), розподільча арматура - ≥6 мм.

10.Армування ребристих пб під залізницю

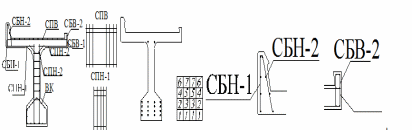

Армування відбувається сітками. Сітка плити (верхня, нижня), сітка корита, сітка бортика(внутр. і зовн.), сітка вута. Хомути розраховуються на поперечну силу. d=1/4 d робочої арматури. Шаг хомутів приймається: на довжині балки, що дорівнює висоті пб – не більше 10 см, на ділянці до чверті прогону – не більше 15 см, до половини прогону – не більше 20 см.

При використанні дроту виникають напруження, які в розтягнутій зоні не повинні перевищувати 0,4 Rbt,ser. В стадії виготовлення даємо напруження по висоті балки, зворотні напруженням, які виникають при експлуатації. Способи утворення попереднього натягу: - на упори (натяг контролюється манометрами), - на бетон (частіше використовується для а/д) розміщення напруженої арматури може бути паралельним і полігональним. Ребро балки має змінну величину. З умов розміщення високоміцної арматури bп=82 см. Зверху плити баластового корита влаштовується гідроізоляція і водовідвідні трубки (їх кількість обумовлюється розрахунком). Пучки арматури працюють на розтяг від моментів, вертикальні стержні – на дію поперчної сили.
