47.Розрахунок тангенціальної опорної частини
- тангенциальная - металлическая опорная часть, состоящая из двух опорных плит (верхней с плоской и нижней с цилиндрической поверхностями), передающая нагрузку по линии контакта поверхностей плит и обеспечивающая продольные перемещения за счет скольжения, а угловые - за счет наклона верхней опорной плиты;
П
лощадь
опирания тангенциальных опорных плит
должна быть достаточной для передачи
опорного давления пролета на бетон.
Отсюда определяют размеры плиты
Апл
= аb = F/Rбет
Отсюда легко определить толщину плиты
де F – расчетное давление балки на опору.
Радиус поверхности тангенциальной опорной плиты определяют из условия местного смятия при свободном касании плоскости и цилиндрической поверхности по условной формуле «диаметрального сжатия»,r=F/2lRсм.к где l – длина соприкосновения цилиндрической поверхности катка или тангенциальной опорной плиты с верхней плитой
Чтобы
уменьшить трение качения, диаметр катка,
мм, назначают по приближенной формуле
не менее d=2r≥130+l/1000
где l-пролет.
Затем проверяют на местное смятие по формуле r=F/2lRсм.
4 8.Розрахунок схеми проміжної опори. Визначення навантажень, що діють на опору.
И
нтенсивность
временной нагрузки
де k
– эквивалентная равномерно распределенная
нагрузка.
49. Розрахунок схеми кінцевої опори. Визначення навантажень, що діють на устій.

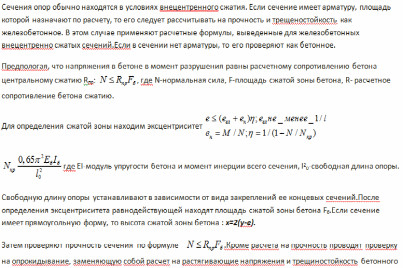

50.Перевірки перерізу проміжної опори на міцність та стійкість.
5 1.Граничний стан. Розрахунки мостових конструкцій за першою та другою групою граничних станів.
