3. Назначение, устройство и принцип действия распределителя р-20.160

Золотники распределительные с гидравлическим управлением (рисунок 4) предназна­чены для реверсирования движения рабочих орга­нов в прессах (или других машинах). Золотники работают на чистом минеральном ма­сле 'вязкостью 10—400 мм²/сек при температуре ма­сла до 50°. Рекомендуется применять масло инду­стриальное 20 или 30 (ГОСТ 1707—51).Распределительный золотник, выполнен­ный 'по основной (первой) схеме и показанный на рис, работает следующим образом. При среднем положении золотника линия нагне­тания соединяется со сливом, а обе полости цилинд­ра заперты. При подводе масла из системы управ­ления под один из торцов золотника последний сме­щается в крайнее положение, соединяя одну по­лость цилиндра с линией нагнетания, а другую — со сливом.

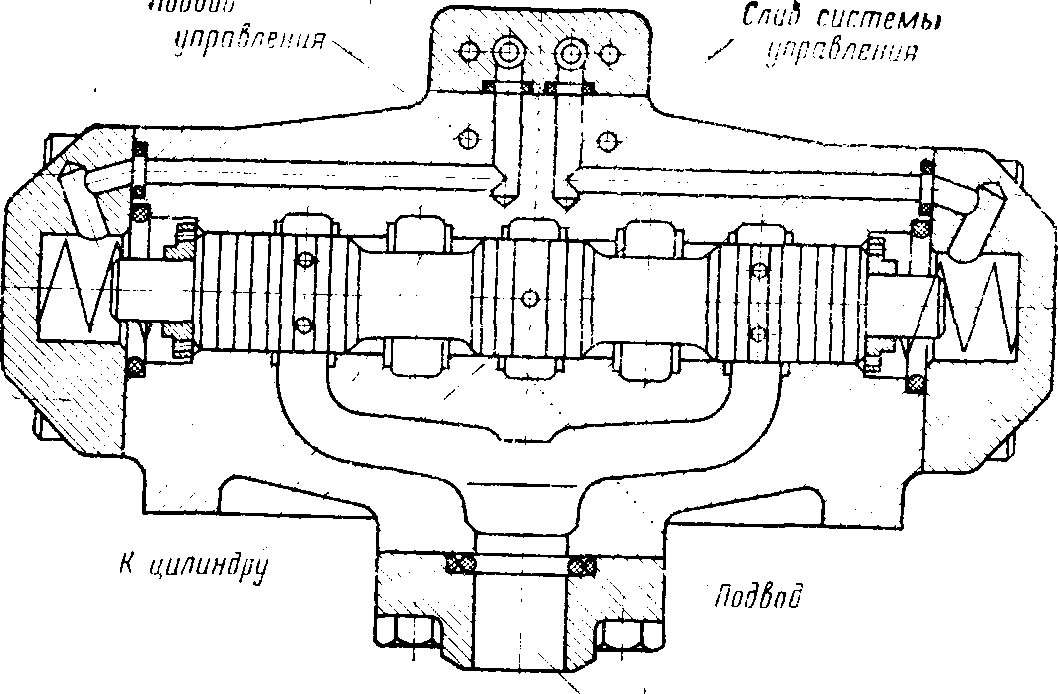

Рисунок 4 - Трехпозиционный распределительный золотник

Гидравлическая схема трехпозиционного пяти ходового реверсивного золотника с соединением на слив нагнетательной линии и запертыми полостями цилиндра показана на рисунок 4 .

Рисунок 5 – Гидрораспредилитель

Таблица 5 – Подбор распределителя

Марка	,МПа	, л/мин	, МПа
Р-20.160.	16	100	1,3	158,93

3. Клапаны предохранительные с переливным золотником. Назначение, устройство и принцип действия

Клапаны предохранитель­ные с переливным золотником (рисунок 6) предназначены для предохранения гидросистемы от перегрузки давлением и разгрузки от давления при помощи ди­станционного управления.

Клапаны работают на чистом мине­ральном масле вязкостью 10— 400 мм²/сек при температуре масла до 50°. Рекомендуется применять масло ин­дустриальное 20 или 30 (ГОСТ 1707--51).

Масло из полости давления, но каналу Е в корпусе 3 поступает в по­лость Г и через демпферное отверстие. А в золотнике 4 — в полость. В и под конус­ный клапан 1, который настроен на оп­ределенное давление.

Пока давление в системе не преодолеет усилия, на которое настроена пружина 2, гидравлический уравновешенный золот­ник 4 пружиной 5 удерживается в край­нем нижнем положении, перекрывая вы­ход масла на слив.

При повышении давления в гндросистеме конусный клапан, преодолевая усилие пружины 2, открывается, и масло из полости. В по каналу. Б поступает на слив. Давление масла при прохождении через демпферное отверстие А понижает­ся, и давление в полости В становится меньшим, чем в полостях Д и Г, вслед­ствие чего золотник поднимается, соеди­няя линию давления со сливом и прекра­щая увеличение давления в гидросистеме.

С падением давления в гидросистеме ниже того, на который настроена пружина 2, конусный клапан 1 закрывается, перекрывая поток масла на слив.

При этом давление в полостях В, Г и Д выравнивается и золотник под действием пружины 5 опускается, перекрывая слив масли в бак.

Разгрузка гидросистемы производится при помощи дистанционного управления. Для этого из отверстия Ж удаляют пробку и присоединяют к нему трубопровод с клапанами дистанционного управления.

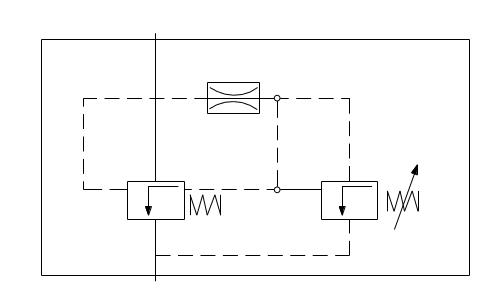

Р исунок 6 - Схема движения жидкости
