6. Графическое оформление чертежей

При выполнении рабочих чертежей металлических конструкций следует руководствоваться соответствующими стандартами Системы проектной документации   для  строительства (СПДС), в частности, ГОСТ 21.501-93 СПДП Правила выполнения архитектурно-строительных чертежей.

Координационные (разбивочные) оси здания изображают тонкими штрих-пунктирными линиями с длинными штрихами и обозначают арабскими цифрами или заглавными буквами русского алфавита (за исключением букв X, 3, Й, О, Ь, Ы, Ъ) в кружках диаметром 7мм.

Все размеры на чертежах проставляют в мм, отметки – в м.

Масштаб на чертежах не проставляют.

Надписи изображений выполняют одним из стандартных шрифтов (высотой не менее 3,5мм).

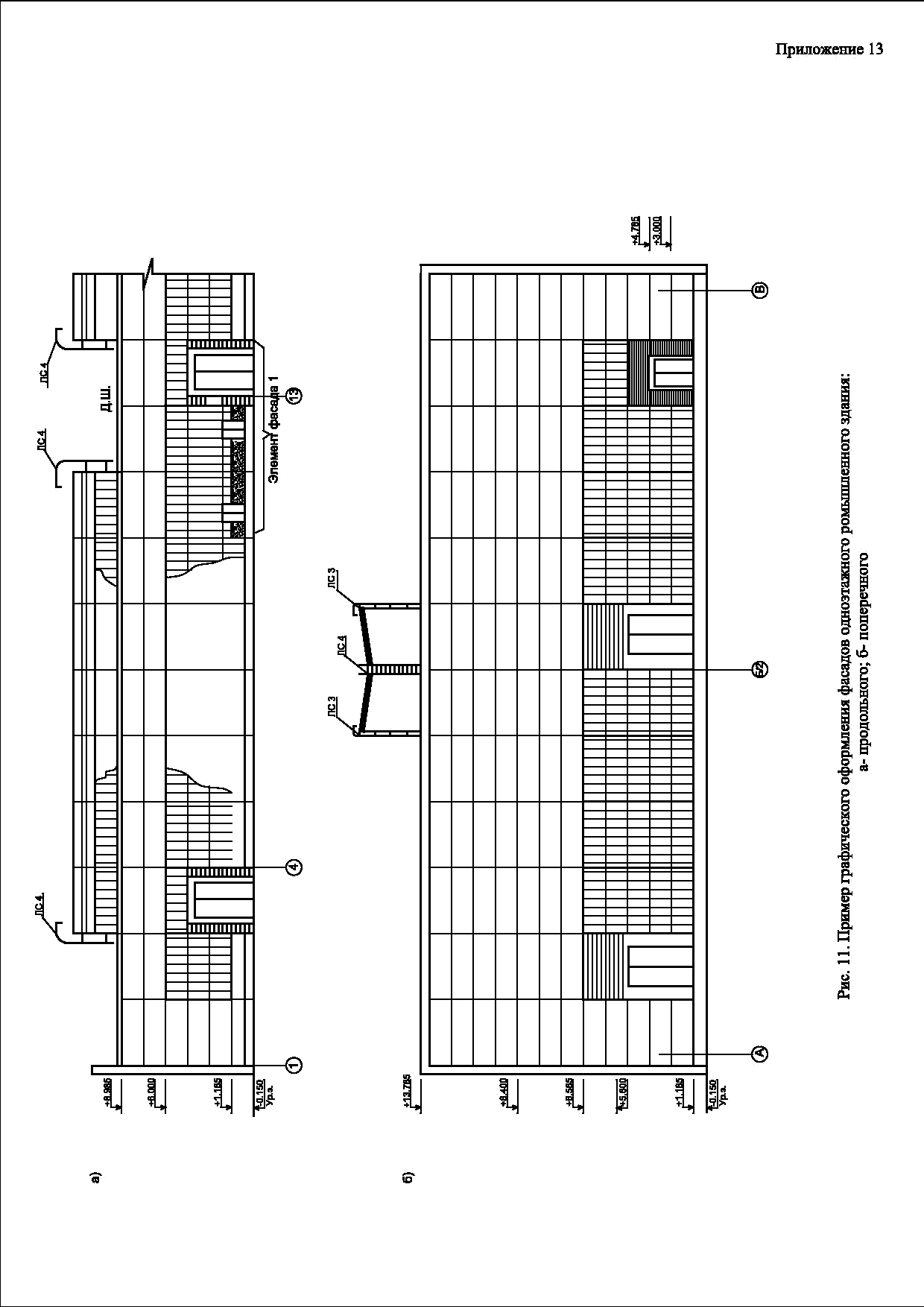

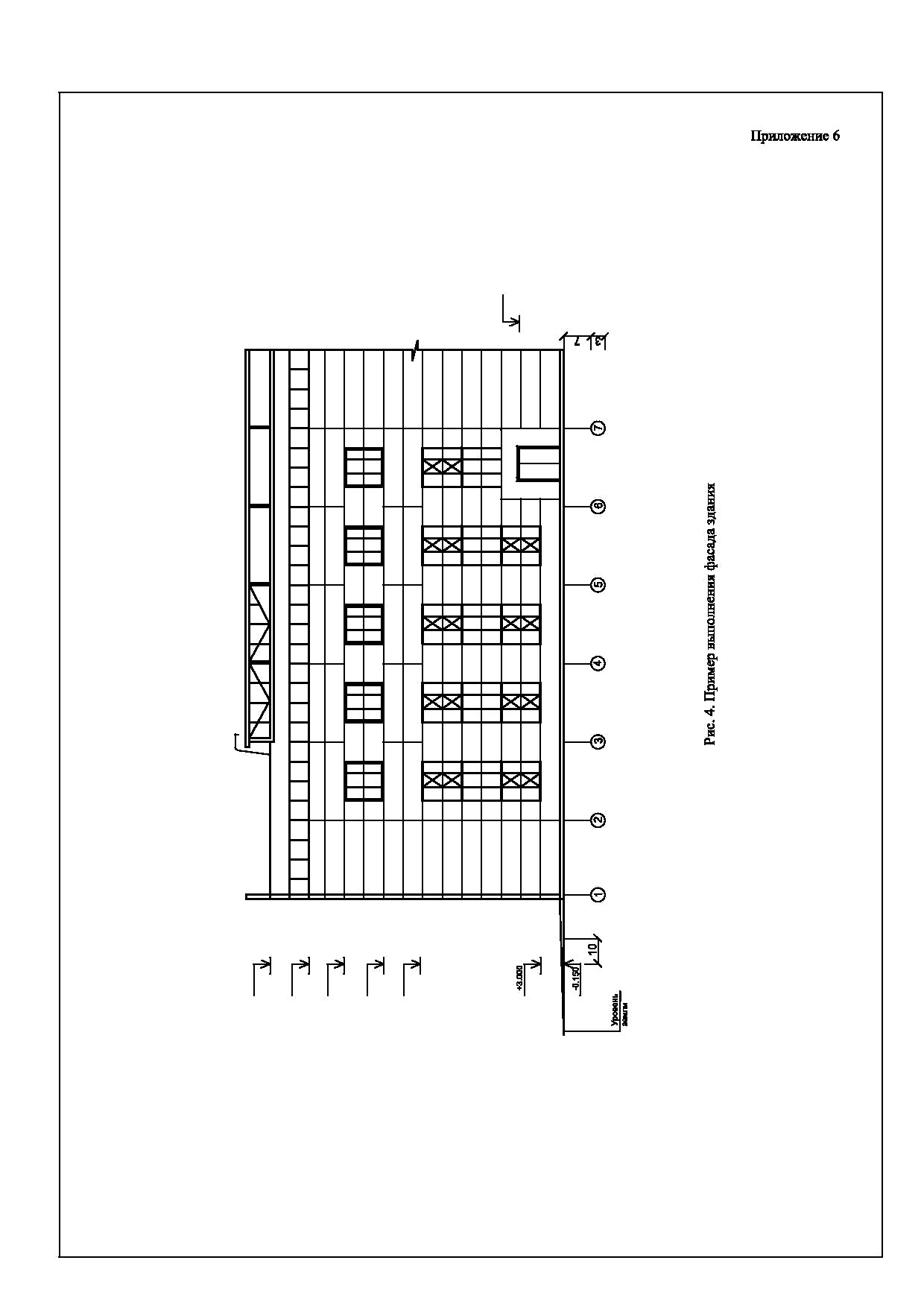

Пример графического выполнения плана представлен на рис. 1. Пример графического оформления разреза и фасада приведен на рис. 2 – 4, 12. Примеры графического выполнения плана кровли – на рис. 5.

Архитектурно-конструктивные узлы выполняются на стадии рабочих чертежей с указанием необходимых размеров и поясняющих надписей, позволяющих получить наиболее полное представление о конструктивном решении узла.

6. Указания по оформлению пояснительной записки

Пояснительная записка составляется в объеме 12 –15 страниц печатного текста с учетом требований ГОСТ 2. 004-88 ЕСКД.

Пояснительная записка выполняется на листах А4 в печатном или рукописном варианте. При написании на листах следует оставлять поля слева 30мм, справа – 15мм, сверху и снизу - не менее 20мм. Пояснительную записку пишут с одной стороны листа. Печатный вариант – шрифт Times New Roman №14 с полуторным междустрочным интервалом.

Содержание пояснительной записки.

Исходные данные. В задании на проектирование следует привести исходные данные, в том числе из нормативной и справочной литературы – расчетную среднюю температуру наиболее холодных суток и наиболее холодной пятидневки, зону влажности, санитарные характеристики производственных процессов в здании, внутреннюю расчетную температуру, относительную влажность воздуха внутри помещений, категории производств по взрыво-пожароопасности, степень огнестойкости здания.

Технологическая часть. Дается краткое описание технологического процесса, предусматриваемого в проектируемом здании.

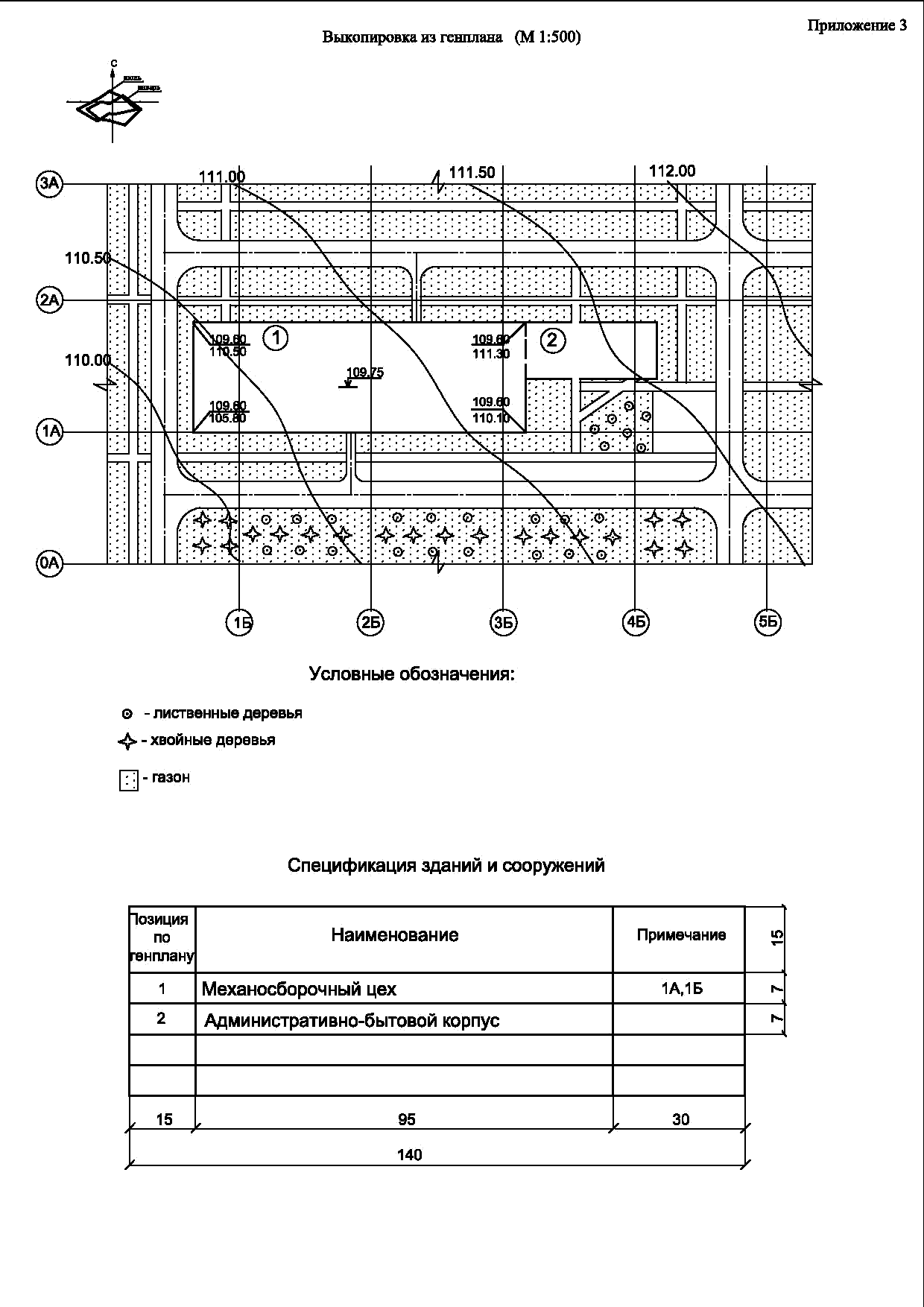

Генеральный план. Привести обоснование размещения производственного здания и административно-бытового корпуса на участке (перечень основных требований к размещению и основные принципы формирования генплана), указать размеры участка, его форму и площадь, характер рельефа, расположение административно-бытового корпуса по отношению к промышленному зданию, перечень всех зданий и сооружений, организацию въездов на территорию, тип транспортных коммуникаций, ориентацию цеха по сторонам света, направления преобладающих ветров. Описать благоустройство, озеленение и тип вертикальной планировки участка.

Объемно-планировочные решение производственного здания. Представить краткую характеристику (размеры в плане, количество и размеры пролетов, шаг колонн, состав и высота помещений, наличие подвесных или опорных кранов и их грузоподъемность, въезды для автомобильного и железнодорожного транспорта, наличие фонарей и бокового освещения, размещение административно -бытовой пристройки ее габариты) и обоснование принятого объемно-планировочного решения.

Конструктивное решение здания цеха. Необходимо обосновать выбор конструктивной системы здания, материала каркаса, а также его геометрическую неизменяемость пространственную жесткость, наличие деформационных швов. Привести краткую характеристику принятых конструкций с соответствующим обоснованием и ссылкой на нормативную или справочную литературу. Следует привести расчет количества водосточных воронок. Теплотехнический расчет покрытия стен и покрытия.

Основные строительные показатели. Следует определить:

  • площадь застройки здания в пределах внешнего периметра наружных стен;

  • общую (полезную) площадь производственного здания как сумму площадей, измеренных в пределах внутренних поверхностей ограждений за вычетом площади сечений колонн;

  • строительный объем как произведение площади поперечного вертикального сечения, взятого по внешнему контуру, включая фонари, на длину здания, измеренную между внешними гранями торцовых стен.

Литература

1. СНиП 2.0902-85 Производственные здания. -М.: Стройиздат,1986.

2. СНиП21-01-97 Пожарная безопасность зданий и сооружений. -М.: Госстрой России, 1997-20с.

3. СНиП 11 -26-76 Кровли. М: Стройиздат,1977.-27с.

4. СНиП 2.03.13-88 Полы. М.: ЦИТП, 1988.-16с.

5. СНиП 11-89-80 Генеральные планы промышленных предприятий.-М.: Стройиздат. 1980.-16с.

6. СНиП 2.01.01-82 Строительная климатология и геофизика.- М.: Стройиздат. 1983.

7. СНиП 11-4-79 Естественное и искусственное освещение.- М.:Стройиздат.1980. 48с.

8. ГОСТ Р 21. 1101 -92 Основные требования к рабочей документации.

9. ГОСТ 238.38-89 Здания предприятий. Параметры.

10. ГОСТ Р 21.1501 -92 Правила выполнения архитектурно-строительных рабочих чертежей.

11. ГОСТ 21.204-93 Условные графические обозначения и изображения элементов генеральных планов и транспорта.

12. ГОСТ Р 21Л101-92 Основные надписи.

13.Георгиевский О.В. Правила выполнения архитектурно-строительных чертежей. -М.: Интербук-бизнес,1996.-80с.

14. Ильяшев А.С., Тимянский Ю. Н. Пособие по проектированию промышленных зданий.- М .: Высшая школа, 1990.-304с.

15. Архитектурная типология промышленных предприятий. Под редакцией И. С. Николаева. - М: Стройиздат. 1975.- 318с.

16. Шерешевский П. А. Конструктирование промышленных зданий и сооружений .- Л .: Стройиздат. 1979.- 138с.

17. Дятков С. В. Архитектура промышленных зданий.- М.: Высшая школа 1984.-411с.

18. Шубин Л. Ф. Архитектура гражданских зданий. - 3.5. Промышленные здания .- М. : Стройиздат, 1986.835с.

19. Легкое металлические конструкции одноэтажных производственных зданий. Справочник проектировщика Под ред. И.И.Ищенко.- М.: Стройиздат, 1979. 196с.

20. СНиП 2.03.11-85 Защита строительных конструкций от коррозии. - М.: ЦИТП Госстроя СССР, 1986.-16с.

Приложение 1

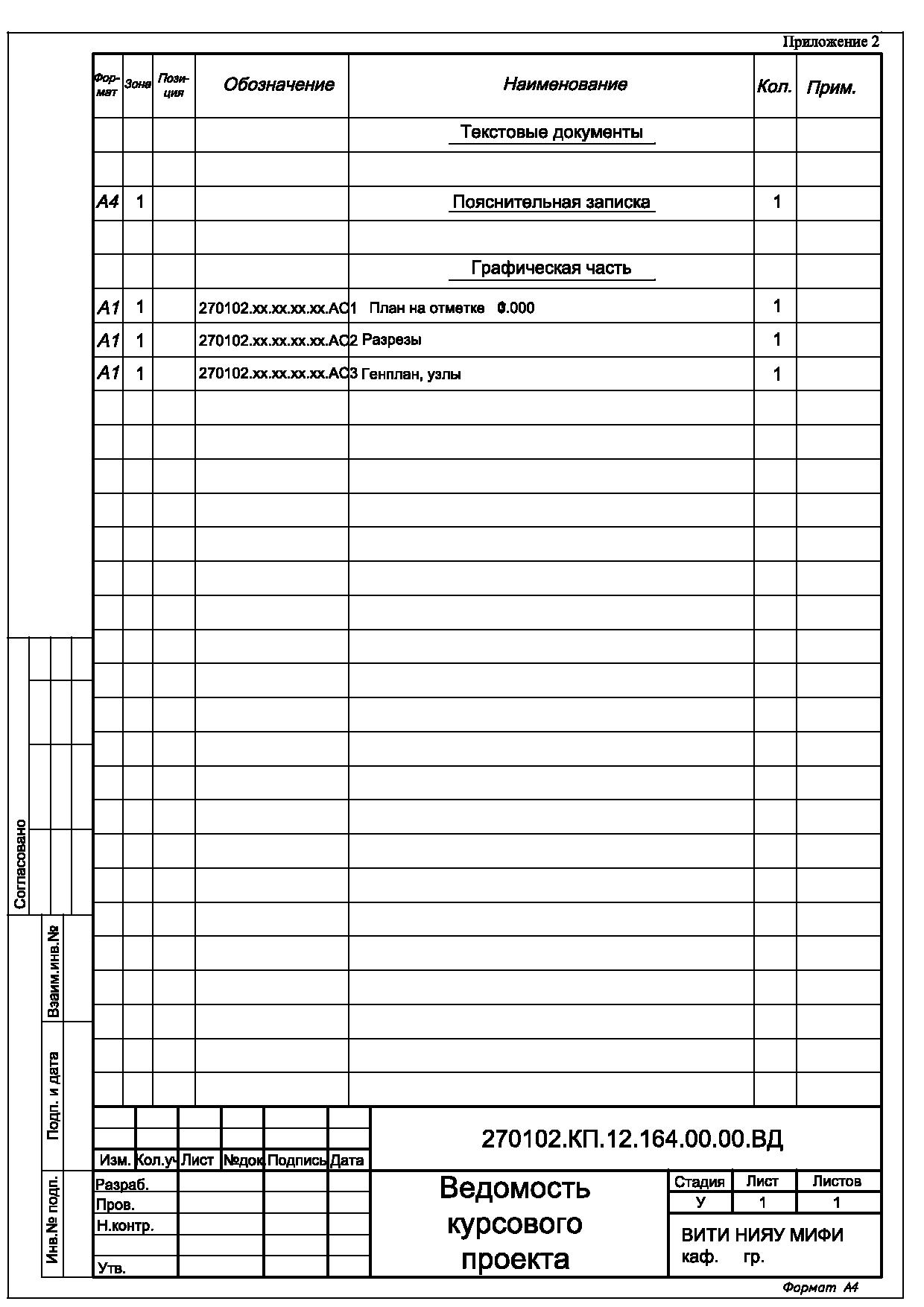

Приложение 2

Приложение 3

Приложение 4

Приложение 5
