10.Классификация, общая схема и основные элементы устройства систем канализации зданий. Трубы и фасонные части.

Внутренней канализацией называется система трубопроводов и устройств в здании до первого смотрового колодца, которая обеспечивает сбор и отведение сточных вод от санитарно-технических приборов и технологического оборудования в наружную канализационную сеть населённого пункта или промпредприятия.

В районах с централизованной наружной канализацией внутренняя канализация предусматривается во всех жилых, общественных и производственных зданиях оборудованных хозяйственно-питьевым или производственным водопроводом.

В районах без централизованной наружной канализации, внутренней канализацией с местными очистными сооружениями должны оборудоваться: жилые здания высотой более двух этажей, гостиницы, дома для престарелых, больницы, поликлиники, амбулатории, диспансеры, сан-эпидстанции, родильные дома, санатории, дома отдыха, пансионаты, пионерские лагеря, детские ясли-сады, общеобразовательные школ, школы - интернаты и другие учебные заведения, клубы, кинотеатры, предприятия общественного питания, спортивные сооружения, бани и прачечные.

В не канализованных районах допускается устраивать наружные люфт клозеты или выгребы для следующих зданий: производственные и вспомогательные здания промышленных предприятий при числе работающих до 25 чел. в смену; жилые здания высотой 1-2 этажа; общежития высотой 1-2 этажа не более чем на 50 чел; летние пионерские лагеря не более чем на 240 мест; открытые спортивные сооружения; предприятия общепита не более чем на 25 посадочных мест.

В зданиях могут применяться следующие системы канализации:

• Бытовая – для отведения сточных вод от санитарных приборов: унитазов; раковин; умывальников; ванн; душей; стиральных и посудомоечных машин и т. п.;

• Производственная – для отвода производственных сточных вод;

• Объединенная – для отведения бытовых и производственных сточных вод при возможности их совместной транспортировки и очистки;

• Внутренние водостоки – для отведения дождевых и талых вод с кровли здания.

Раздельные системы внутренней канализации проектируют для отведения концентрированных или агрессивных стоков, которые при соединении друг с другом образуют осадок, газы, взрывоопасные смеси и т. д., а также при необходимости перед выпуском сточных вод в наружную канализацию предусматривать сооружения для предварительной очистки, нейтрализации, разбавления или обезвреживания.

Раздельные сети бытовой и производственной канализации проектируют для:

• Производственных зданий, производственные сточные воды которых требуют очистки или обработки;

• Зданий бань и прачечных при устройстве теплоуловителей или наличии местных очистных сооружений;

• Зданий магазинов, предприятий общественного питания и предприятий по переработке пищевой продукции.

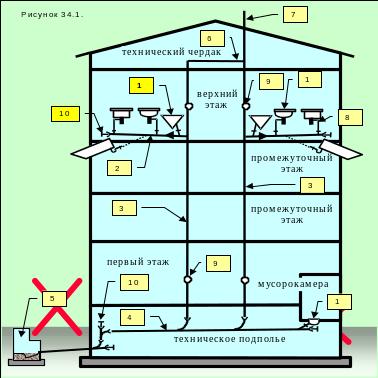

Внутренняя канализация состоит из следующих основных элементов (Рис 34. 1):

1. Приёмники сточных вод – служат для приёма сточных вод от потребителей;

2. Отводные трубопроводы (отводки) – горизонтальные и вертикальные участки труб для отвода сточных вод от приборов;

3. Сборные трубопроводы (стояки) – для сбора сточных вод с этажей и отведения их в нижнюю часть здания;

4. Выпуск - горизонтальные и вертикальные участки труб от стояков до первого смотрового колодца за пределами здания для отвода сточных вод из здания в наружную канализационную сеть 5;

6, 7. Система вытяжных трубопроводов для вентиляции канализационной сети здания;

8. Гидравлические затворы (сифоны) – предотвращают проникновение загрязнённого воздуха из канализации в помещения;

9. Ревизии и прочистки – через них производится очистка канализационных трубопроводов в случае из засорения.

В зависимости от назначения канализации и свойств сточных вод для устройства внутренней канализации используют чугунные, пластмассовые, стальные, асбестоцементные, керамические и бетонные трубы.

Чугунные напорные водопроводные трубы марки ЧВ диаметром 65-300 мм применяют для сетей производственной напорной канализации и стояков водостоков

Чугунные канализационные трубы марки ЧК диаметром 50-150 мм применяют для сетей бытовой и производственной канализации при давлении до 0,1 МПа.

Стальные водо-газопроводные оцинкованные трубы применяют в системах бытовой канализации для отвода стоков от групп умывальников.

Стальные электросварные диаметром 80-300 мм применяют для подвесных участков внутренних водостоков при наличии вибрационных нагрузок (например, при движении по пролёту кранбалки) и открытых выпусков водостоков из зданий.

Стальные футерованные полиэтиленом и из нержавеющих сталей – для производственных систем канализации агрессивных стоков.

Трубы асбестоцементные безнапорные и напорные марок ВТ-6, ВТ-9, ВТ-12, диаметром 100-500 мм – для безнапорных и напорных систем производственной канализации слабощелочных и слабокислых стоков и для сетей внутренних водостоков.

Бетонные и железобетонные трубы– для подземных сетей бытовой и производственной канализации (стоки не агрессивны к бетону).

Пластмассовые полиэтиленовые и винипластовые трубы - сети бытовой, производственной канализации и водостоков.

П ластмассовые фторопластовые трубы и трубы из других видов пластмасс устойчивых к воздействию особо агрессивных производственных стоков - для производственной канализации.

Керамические трубы для подземных сетей бытовой и производственной канализации.

Для систем внутренней бытовой канализации наиболее широко используются чугунные канализационные трубы марки ЧК. Диаметр труб 50-150 мм, длина 500-2200 мм. Трубы соединяются между собой при помощи раструбов. С одной стороны труба имеет раструб, а с другой гладкий конец. Пространство между ними зачеканивается просмоленной прядью 1 и заделывается цементным раствором. При этом используется специальный инструмент – чеканка. Для герметизации стыка могут использоваться различные герметики, например в виде затвердевающей пены.

Для изменения направления трубопроводов применяют различные фасонные части (Табл. 34. 1), которые также имеют раструб и гладкий конец.

11.Требования к проектированию внутренней и микрорайонной канализации. Расчет внутренней канализации.

В зависимости от назначения зданий или отдельных помещений предусматривается открытая или скрытая прокладка канализации. Выбор типа прокладки и крепление трубопроводов к строительным конструкциям аналогичны системе холодного водопровода.

Нельзя прокладывать канализацию:

1. Под потолком, в стенах и полу жилых комнат, спальных помещений детских учреждений, больничных палат, лечебных кабинетов, обеденных залов, рабочих кабинетов, зрительных залов, библиотек, учебных аудиторий, электрощитовых и трансформаторных, пультов управления автоматики, приточных вентиляционных камер, производственных помещений, требующих особого санитарного режима;

2. Под потолком (открыто или скрыто) кухонь, помещений предприятий общепита, торговых залов, складов пищевых продуктов или ценных товаров, вестибюлей, помещений имеющих ценное художественное оформление, производственных помещений с оборудованием, на которое не допускается попадание влаги.

Прокладку трубопроводов производственных сточных вод в производственных и складских помещениях предприятий общепита и магазинов допускается размещать в коробах без установки ревизий.

Отводные трубопроводы от приборов прокладываются над полом. При этом предусматривается устройство облицовки и гидроизоляция. При применении клозетных чаш, унитазов с прямым выпуском и трапов отводные трубопроводы прокладываются под перекрытиями или в междуэтажных перекрытиях. В современном строительстве с применением перекрытий из железобетона это трудно осуществить из за необходимости устройства отверстий в перекрытиях и тщательной гидроизоляции.

Присоединение санитарных приборов, расположенных в разных квартирах на одном этаже, к одному отводному трубопроводу не допускается.

Отводки прокладываются по кратчайшему расстоянию от приборов к стояку с уклоном не менее 0,02-0,025. Изменять уклон на участке не допускается.

П риборы присоединяются к отводным трубопроводам при помощи сифонов. Технологическое оборудование для приготовления и переработки пищевой продукции, посудомоечные и стиральные машины, спускные трубопроводы бассейнов и т.п. присоединяются к канализации с разрывом струи не менее 20 мм от верха приёмной воронки (см. рис. 15.1).

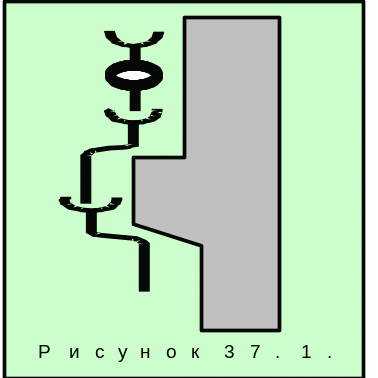

Канализационные стояки размещают вблизи и в местах концентрации санитарных приборов – в туалетах, кухнях и т. п. Санитарные приборы должны размещаться на этажах друг под другом для уменьшения числа стояков. Стояки прокладывают открыто у стен и перегородок или скрыто в бороздах, нишах и шахтах. При установке на стояках отступов или горизонтальных участков выше них устанавливается ревизия (Рис. 37. 1). Присоединение приборов и отводных труб к горизонтальным участкам стояков не допускается.

Присоединение приборов и отводных трубопроводов к стояку производится при помощи тройников и крестовин, причём присоединение под потолком помещений, в подвалах и технических подпольях, производится при помощи косых тройников и крестовин.

С тояки бытовой канализации, проходящие через предприятия общепита, прокладываются в оштукатуренных коробах без установки ревизий.

Выпуски располагают по возможности с одной стороны здания перпендикулярно наружным стенам, так чтобы длина линии, соединяющей стояки, была минимальной.

В жилых домах, как правило, один выпуск на секцию. В зданиях с неэксплуатируемыми подвалами или техподпольями высотой не менее 1,6 м и длине здания 50—100 м допускается устраивать один торце­вой выпуск для всех стояков.

Выпуски присо­единяются к дворовой сети в колодце под углом не ме­нее 90°. Расстояние между стенами здания и колодцем принимается 3-5 м. Максимальная длина выпус­ка (от оси прочности или стояка до оси колодца) прини­мается равной 8, 12, 15 м при диаметрах труб 50, 100, 150 мм соответственно. Это позволяет ликвидировать засоры через прочистку, установленную перед выпуском. При большей длине необходимо предусматривать допол­нительный колодец.

Пересечение выпуска с фундаментом выполняют с зазором не менее 0,2 м, с заделкой отверстия между эластичным водогазонепроницаемым материалом (конструкции пересечений см. ввод водопровода).

При прокладке выпуска ниже фундамента преду­сматривают футляр из бетонных или железобетонных труб или местное заглубление фундамента не менее чем на 100мм ниже основания трубы. Глубину заложения труб принимают на 0,3 м выше глубины промерзания грунта. Минимальная глубина заложения из условия предохранения труб от разрушения под дейст­вием нагрузок с поверхности - 0,7м до верха трубы. Трубопроводы, прокладываемые в помещениях, где по условиям эксплу­атации возможно их механическое повреждение, долж­ны быть защищены, а участки сети, эксплуатируемые при отрицательных, температурах, утеплены. В бытовых помещениях допускается предусматривать прокладку труб на глубине 0,1 м от поверхности пола до верха трубы.

При большом заглублении дворовой сети на выпуске устраивают перепад в виде водослива при разности от­меток менее 0,3 м, при большем перепаде — в виде стоя­ка сечением не менее сечения подводящего трубопро­вода.

Стояки присоединяют к выпуску при помощи двух отводов под 135⁰ (Рис. 37. 2). Подсоединение стояка к средине выпуска производится при помощи косого тройника под 45⁰ и отвода под 135⁰.

При установке в техподпольях санитарных приборов, борта которых расположены ниже уровня люка смотрового колодца на выпуске, эти приборы подсоединяются к самостоятельному выпуску. На этом выпуске устанавливается задвижка с электроприводом, которая управляется датчиком установленном на трубопроводе выпуска с подачей сигнала в дежурное помещение или диспетчерский пункт. Допускается установка задвижек с ручным приводом в помещениях с круглосуточным пребыванием людей.

Вентиляция канализационной сети необходима для удаления из неё газов содержащих вредные и взрывоопасные компоненты (сероводород, аммиак, метан и др.) и для предотвращения отсасывания воды из гидравлических затворов («срыв затвора») при образовании вакуума в стояке во время сброса жид­кости. Вентиляция происходит естественным путём за счёт притока свежего воздуха через колодцы наружной канализации и вытяжку испорченного воздуха через стояки внутренней канализации и их продолжение, – вытяжные трубы.

Вентиляционная труба является продолжением стояка и выводится через кровлю или сборную вентиляционную шахту. Для уменьшения количества вытяжных частей на кровле возможно объединение нескольких стояков сборным трубопроводом (Рис. 34. 1) и выводом одной вентиляци­онной трубы на кровлю.

Высоту вытяжки над кровлей принимают рав­ной 0,3—0,5 м, расстояние до обреза вентиляционной шахты не менее 0,1м. До открываемых окон и балко­нов - более 4 м. На эксплуатируемых кровлях (кафе, солярии и др.) вытяжку выводят на высоту не менее 3 м. Присоединение вытяжки к вентиляционным системам и дымоходам не разрешается.

Диаметр вытяжной части канализационного стояка должен быть равен диаметру его сточной части. Сборный вентиляционный трубопровод должен иметь уклон 0,01 в сторону стояков.

В жилых общественных и производственных зданиях высотой менее пяти этажей допускается устанавливать не вентилируемые (без вытяжных частей) канализационные стояки. Такой стояк заканчивается прочисткой, которая устанавливается на уровне наиболее высоко расположенных приборов.

Устройства для прочистки сети предна­значены для устранения засоров. Они выполняются в ви­де ревизий, прочисток.

Ревизия представляет собой смотровой люк, который закрывается крышкой на резиновой прокладке и крепится болтами. Позволяет прочищать трубу в двух направлениях. Ревизии устанавливают на высоте 1 м от пола и не менее чем на 0,15 м выше борта при­емника сточных вод, чтобы при засорении вода не пере­ливалась через ревизию и не создавала затруднения для очистки трубы. При скрытой прокладке стоя­ков против ревизий устраивают дверки размером не ме­нее 30х40 см. При подземной прокладке труб ревизии устанавливают в колодце. Ревизии устраивают: на стояках при отсутствии на них отступов, в ниж­нем и верхнем этажах, а при наличии отступов - также и в вышерасположенных над отступами этажах; в жи­лых зданиях высотой в пять этажей и более - не реже, чем через три этажа.

Прочистка представляет собой чугунную или стальную пробку, которая вставляется в раструб. Раструб заделывается просмоленным канатом и сурико-меловой замазкой либо герметиком. Они допускают прочистку труб только в одном на­правлении. Прочистки устанавливают на начальных участках отводных труб при числе приборов три и более, при повороте трубопроводов на угол более 30⁰, перед выпусками из здания. На подвесных линиях сетей канализации, проклады­ваемых под потолком, следует предусматривать установ­ку прочисток, выводимых в вышележащий этаж с устрой­ством люка в полу или открыто в зависимости от назна­чения помещения.

Ревизии и прочистки размещаются в местах, удобных для их обслуживания. На подземных трубопроводах канализации ревизии устанавливают в колодцах.

Режим водоотведения и количество сточных вод в жилых зданиях тесно связан с режи­мом водопотребления и определяется теми же законо­мерностями. В производственных зданиях количество сточных вод определяется характером технологических процессов.

В системах, оборудованных санитарно-техническими приборами, работающими на проток (умывальники, би­де и т.д.), вся вода, вытекающая из водопровода, сразу попадает в канализацию и расчетные расходы в обеих системах равны.

В системах, имеющих санитарно-технические прибо­ры с емкостью (ванны, смывные бачки и т. д.), которые медленно наполняются из водопровода и быстро опорож­няются после процедуры со значительным секундным расходом, расчетные расходы стоков при малом числе приборов выше, чем в системе водоснабжения. При боль­шом числе приборов расходы от опорожнения отдельных приборов накладываются, усредняются и приближаются к расходам в системе водоснабжения. В связи с этим расходы, поступающие в систему канализации можно определить:

при общем расходе q^общ в системах холодного и горячего водопроводов

 8 л/с по формуле

q^ст = q^общ + q_о^ст , л/с 38.1.

при общем расходе q^общ в системах холодного и горячего водопроводов

 8 л/с по формуле

q^ст = q^общ = 5  q_о^общ   , л/с 38.2.

где - q_о^общ общий расход воды одним прибором в системе холодного и горяче­го водоснабжения, л/с, принимается по прил. 2 СНиП 2.04.01-85. При подключению к участку приборов различных типов, значение q_о^общ следует принимать по прибору, расход которого является наибольшим;

- коэффициент величина которого определяется по прил. 4 СНиП 2.04.01-85 в зависти от произведения числа приборов N, подключённых к участку, на вероятность их одновременного действия Р^общ.

Первоначально диаметры внутренней бытовой канализации задаются:

• диаметры отводных трубопроводов принимают по диаметру выпусков подключённых приборов. В жилых домах трубопроводы отводящие воду от умывальников , моек и ванн имеют диаметр 40 мм если трубы пластмассовые и 50 мм – если чугунные (50 мм минимальный диаметр чугунной трубы). Трубы, отводящие воду от унитазов, имеют диаметр 100 мм;

• диаметр канализационного стояка принимают равным наибольшему диаметру подключённого отводного трубопровода;

• диаметр канализационного выпуска принимают равным наибольшему диаметру подключённых стояков.

После назначения диаметров трубопроводы проверяют на пропуск расчётного расхода воды по табл. 8 или 9 СНиП 2.04.01-85.

Таблица 38. 1. Максимальная пропускная способность вентилируемого

канализационного стояка (фрагмент табл. 8 СНиП 2.04.01-85)

Диаметр поэтажного отвода, мм	Угол присоединения поэтажного отвода к стояку, град	Максимальная пропускная способность стояка, л/с, при его диаметре, мм
		50	100
50	90 60 45	0,8 1,2 1,4	4,3 6,4 7,4
100	90 60 45		3,2 4,9 5,5

Канализационные выпуски рассчитывают по таблицам расчёта канализационных трубопроводов (таблицы Лукиных или таблицы Константинова). При этом минимальная скорость движения стоков принимается 0,7 м/с, минимальный уклон труб- 0,008, наполнение не менее 0,3 и не более 0,6. Кроме того проверяется выполнение условия

(h/d)^0.5  k

где k=0,5 для труб из пластмассы, k=0,6 для труб из других материалов.

В тех случаях, когда выполнить эти условия не представляется возможным из-за малого расхода сточных вод, участки считаются не расчётными и их параметры принимают конструктивно. Такие участки при диаметре 50 мм прокладывают с уклоном 0,03, а при диаметре 100 мм – с уклоном 0,02.

Наибольший уклон трубопроводов не должен превышать 0,15.

Большое значение для надежной работы сети имеет скорость движения стоков. Она должна быть такой, что­бы энергии потока было достаточно для смыва отложе­ний со стенок труб. Она также не должна допускать вы­падения взвесей из сточной жидкости. Минимальная ско­рость, удовлетворяющая этому условию, называется самоочищающей. Она зависит от состава стоков и коли­чества взвешенных веществ. В пределах здания скорость стоков в трубах диаметром 150мм не должна быть менее 0,7 м/с. Максимальная скорость движения стоков не должна быть более 4 м/с для неметаллических труб и 8 м/с — для металлических, чтобы стенки труб не изна­шивались под действием песка и других твердых веществ, находящихся в сточных водах.

Трубопроводы системы канализации работают при частичном наполнении. Это позволяет удалять из сети вредные газы через пространство над уровнем воды, об­легчает прочистку сети при засорении поэтому максимальное наполнение для сетей внутри здания допускается до 0,9. Минимальное наполнение, равное 0,3, принимается из условия транс­портирования легких крупных взвесей (бумага, ветошь и т. д.).

12.Приемники сточных вод в системах внутренней канализации.

Приёмники сточных вод устанавливаются для приёма сточных вод и направления их в сеть внутренней канализации. Их классифицируют:
