Подготовка к использованию

-Произвести внешний осмотр на наличие механических повреждений. Проверить наличие и исправность заземления.

-Подключить вилку силового кабеля Х1 к сети ~380 В. Подключить вилку силового кабеля Х2 к сети ~220 В.

-Проверить исходное состояние органов управления:

• автоматический выключатель QF2, расположенный в блоке контроллера, включен;

• тумблеры включения модулей питания PS-307, расположенных на монтажной шине контроллера, включены (положение I);

• переключатель режимов работы контроллера S7-300, расположенный на передней панели CPU 314, в положении RUN.

Включить автоматический выключатель QF1 «ВКЛ 380» на пульте управления. Загорается сигнальная лампа HL1 СЕТЬ.

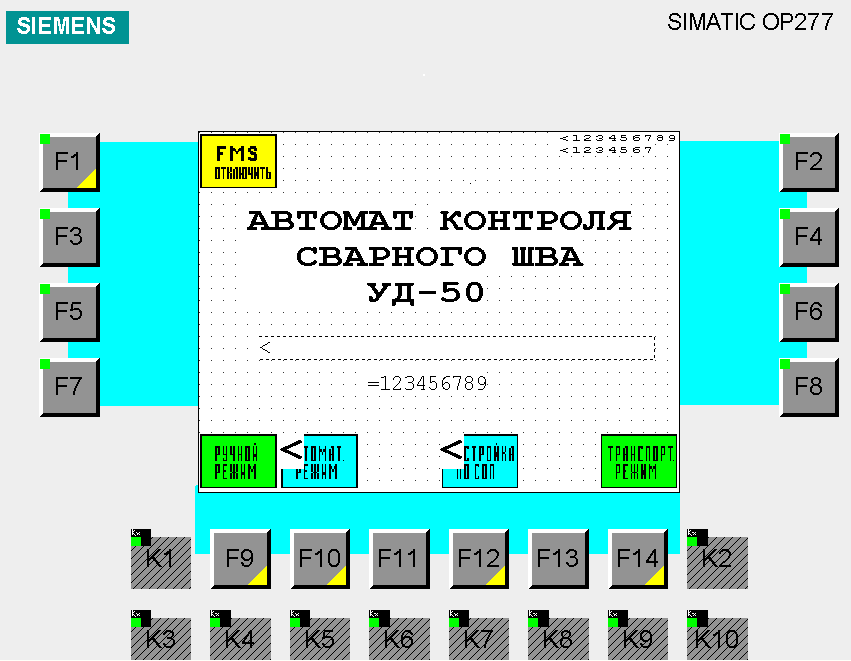

Нажать кнопку ВКЛ на пульте управления. Загорается сигнальная лампа HL2. Напряжение питания ~220В подаётся на модуль питания контроллера и ОР27, а также модуль питания датчиков и выходных преобразователей (загораются светодиоды DC 24V в PS-307 и RUN и DC 5V в CPU 314, а также дисплей ОP27). На ОР27 выводится стартовая страница (рис.1).

Рисунок1

Для начала работы необходимо дождаться появления сообщения «339 РАЗГОН ЗАКОНЧЕН», сбросить сообщение клавишей ESC.

Использование су

Оператор руководствуется сообщениями, выводимыми на дисплей панели оператора. При появлении сигнала от светодиода HELP по необходимости нажать клавишу HELP для получения разъясняющей информации. Выход из режима HELP и возврат на исходную страницу производится при нажатии клавиши ESC.

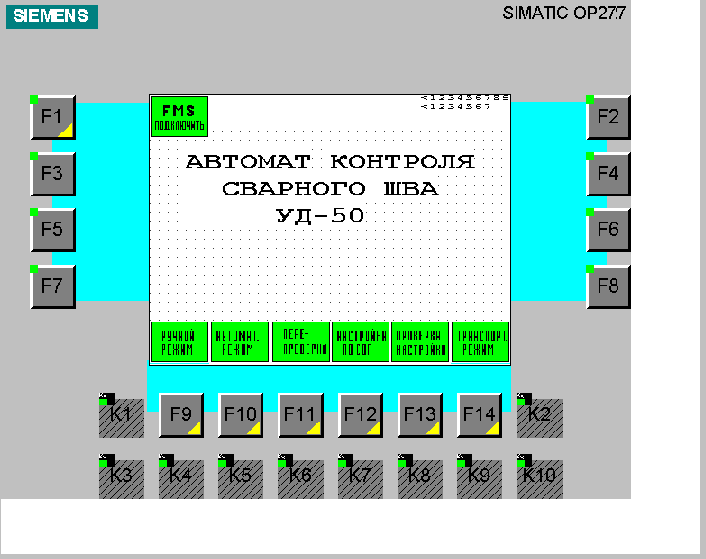

Клавиша «F1» служит для включения или отключения связи с верхним уровнем. При отключённой связи с верхним уровнем экран выбора режима работы имеет вид, показанный на рис.2.

рисунок 2

Клавиши «F9» – «F14» служат для выбора режима работы.

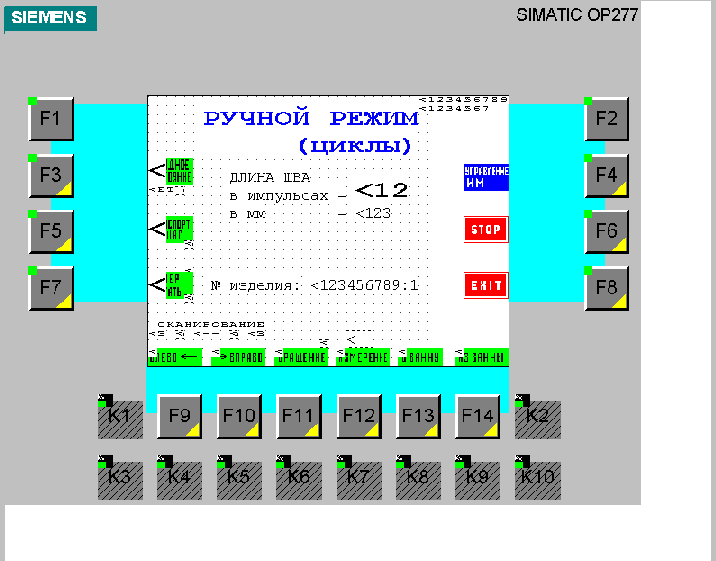

Выбран РУЧНОЙ РЕЖИМ (рис.3) – клавиша «F9», рис.1, рис.2.

• клавиша «F3» служит для установки исполнительных механизмов в исходного положения (SQ5=1, SQ10=1). Наличие исходного состояния индицируется надписью ЕСТЬ;

• клавиша «F5» включает двигатель ТМ при наличии исходного состояния SQ5*SQ10* (SQ2 *SQ3*SQ6+ /SQ2 */SQ3*/SQ6) =1, ТМ делает 1шаг и останавливается;

• клавиша «F5» запускает цикл считывания № изделия;

рисунок 3

• клавиша «F9» включает движение ПЭП влево. Срабатывание датчиков SQ7, SQ8 индицируется. Повторное нажатие клавиши «F9» останавливает движение;

• клавиша «F10» включает движение ПЭП вправо. Срабатывание датчиков SQ7, SQ8 индицируется. Повторное нажатие клавиши «F10» останавливает движение;

• клавиша «F11» запускает цикл ВРАЩЕНИЕ. Ролик прижимается к изделию и включается вращение изделия, повторное нажатие клавиши «F11» выключит вращение и отожмёт ролик;

• клавиша «F12» запускает цикл ИЗМЕРЕНИЕ. Измеряется ширина шва. Наличие сигнала ШОВ индицируется. По окончанию цикла на панель выводится величина ширины шва;

• клавиша «F13» запускает цикл ввода изделия в ванну;

• клавиша «F14» запускает цикл вывода изделия из ванны;

• клавиша «F4» останавливает выполнение любого цикла;

• клавиша «F8» возвращает на экран выбора режима работы;

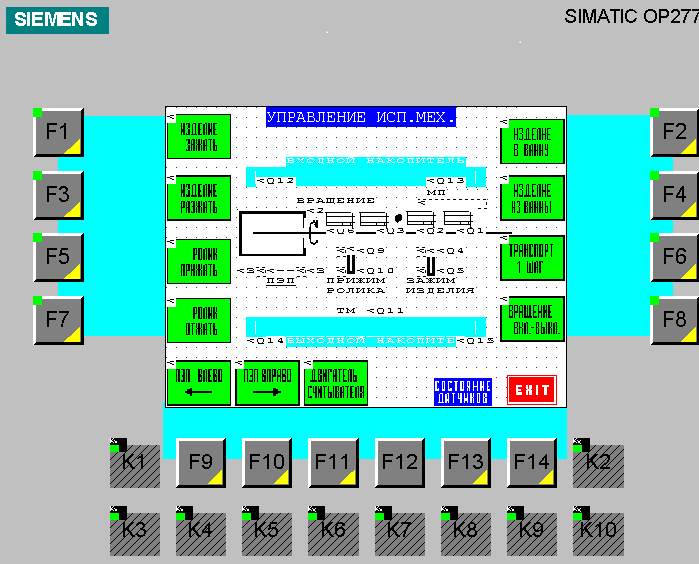

• клавиша «F2» открывает экран УПРАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ (рис. 4).

Управление ИМ осуществляется клавишами, расположенными около надписей. Срабатывание соответствующих датчиков индицируется.

рисунок 4

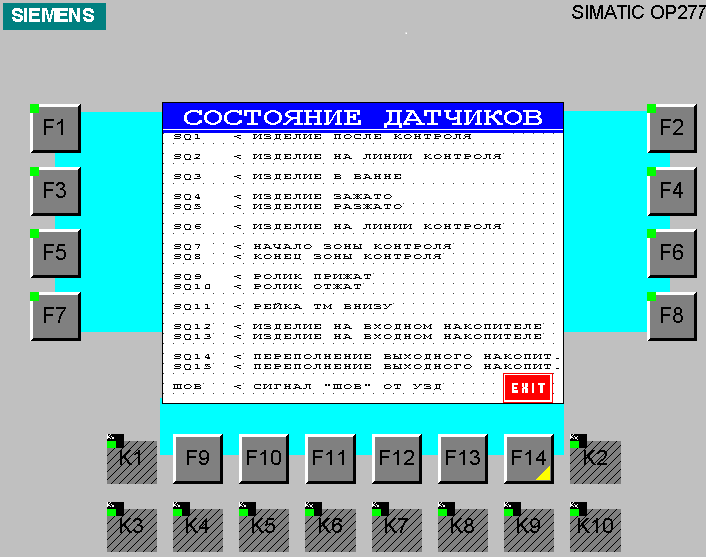

Клавиша «F13» открывает экран СОСТОЯНИЕ ДАТЧИКОВ (рис.5).

Клавиша «F14» возвращает на экран РУЧНОЙ РЕЖИМ.

рисунок 5

Клавиша «F14» (рис.5) возвращает на экран УПРАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫМИ МЕХАНИЗМАМИ.

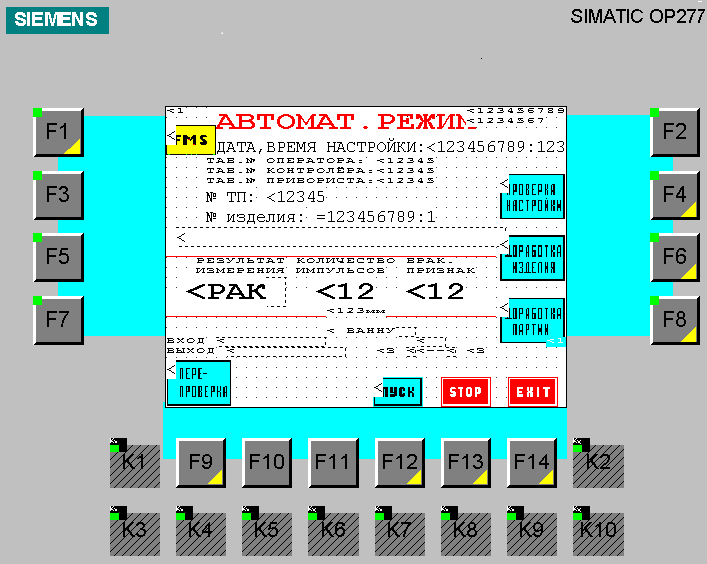

Чтобы войти в АВТОМАТИЧЕСКИЙ РЕЖИМ необходимо нажать клавиша «F10» рис.1. Система проверит связь с FMS cтанцией и запросит пароль оператора. Пароль вводится клавишами 0 – 9 и подтверждается клавишей ENTER. Система запросит пароль контролёра ОТК. Пароль вводится клавишами 0 – 9 и подтверждается клавишей ENTER. Система проверит допуск оператора и контролёра ОТК к штатному контролю. Если допуск есть, появится экран АВТОМАТИЧЕСКИЙ РЕЖИМ (рис. 6). Если связь с верхним уровнем отключена, экран АВТОМАТИЧЕСКИЙ РЕЖИМ (рис. 6) появится сразу после нажатия клавиши «F10».

рисунок 6

Установка в режиме ожидания. Для начала работы нажать клавишу «F12» ПУСК. При работе установки в автоматическом режиме без вмешательства оператора выполняются следующие операции:

• при наличии исходного состояния ИМ (SQ5=1, SQ10=1, SQ11=1), при наличии изделий на входном накопителе (SQ12=1, SQ13=1) и при отсутствии переполнения на выходном накопителе (SQ14=0, SQ15=0) ТМ перемещает оболочку на рабочую позицию (SQ2=1, SQ3=1, SQ6=1);

• считывающее устройство считывает номер изделия;

• изделие зажимается (SQ4=1), подаётся в ванну (SQ3=1) и разжимается (SQ5=1);

• прижимается ролик вращения (SQ9=1), включается двигатель вращения;

• суппорт с ПЭП приводится в поступательное движение, обеспечивая сканирование области шва от датчика SQ7 к датчику SQ8. Датчики SQ7, SQ8 устанавливают диапазон перемещения суппорта;

• при наличии сигнала ШОВ в строб-импульсе дефектоскопа в течении времени сканирования изделие регистрируется как годное, если это время больше установленного минимального предела. В этом случае вращение выключается, ролик отжимается (SQ10=1), изделие зажимается (SQ4=1), выводится из ванны (SQ1=1) и разжимается (SQ5=1).Включается ТМ, изделие перекладывается на следующую позицию, а на линию контроля загружается следующее изделие. Одновременно с выводом изделия из ванны включается перемещение узла сканирования в исходное положение (SQ7=1). Контроль следующего изделия начинается при появлении сигнала от датчика SQ7. Далее цикл повторяется;

• при наличии сигнала ШОВ в строб-импульсе дефектоскопа в течении времени меньшем, чем допустимое, изделие не выводится из ванны и не индицируется БРАК. Узел сканирования перегоняется в исходное положение и проводится повторный контроль. Если снова брак – выдаётся сообщение БРАК, работа в автоматическом режиме прекращается. При необходимости перепроверить изделие перейти в режим ПЕРЕПРОВЕРКА (клавиша «F9», раздел 2.2.5), для продолжения работы нажать клавишу ПУСК – изделие выведется из ванны, ТМ сделает шаг.

При наличии связи с FMS станцией номер изделия, ширина шва в импульсах, ширина шва в мм, результат контроля автоматически передаётся на верхний уровень.

При нажатии на клавишу «F1» отключается связь с FMS станцией.

При нажатии на клавишу «F9» установка переходит в режим работы ПЕРЕПРОВЕРКА (раздел 2.2.5).

При нажатии на клавишу «F4» установка переходит в режим работы ПРОВЕРКА НАСТРОЙКИ (раздел 2.2.6).

При нажатии на клавишу «F6» - ДОРАБОТКА ИЗДЕЛИЯ - установка контролирует шов, перекладывает изделие и переходит в режим ожидания.

При нажатии на клавишу «F8» - ДОРАБОТКА ПАРТИИ - установка дорабатывает партию изделий, несмотря на отсутствие изделий на входном накопителе и переходит в режим ожидания.

При нажатии на клавишу «F13» - СТОП - установка дорабатывает операцию и переходит в режим ожидания.

При нажатии на клавишу «F14» осуществляется выход из автоматического режима в ГЛАВНОЕ МЕНЮ.

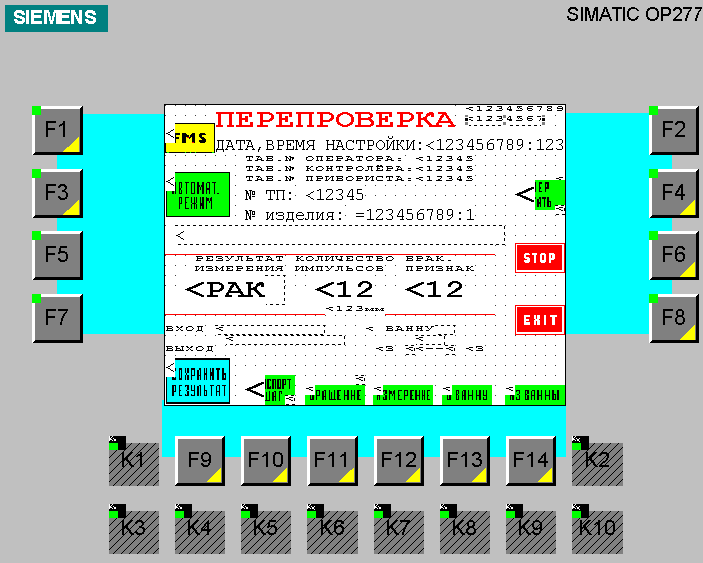

Выбран РЕЖИМ ПЕРЕПРОВЕРКИ (клавиша «F11», рис.2, клавиша «F9» рис.6) Появляется экран ПЕРЕПРОВЕРКА (рис.7).

Режим ПЕРЕПРОВЕРКИ предназначен для перепроверки изделий, забракованных в автоматическом режиме.

При нажатии на клавишу «F4» считывается номер изделия.

рисунок 7

При нажатии на клавишу «F11» ролики прижимаются к изделию и включается вращение изделия, повторное нажатие клавиши «F11» выключит вращение и отожмёт ролик.

При нажатии на клавишу «F12» запускается цикл ИЗМЕРЕНИЕ. Измеряется ширина шва. Наличие сигнала ШОВ индицируется. По окончанию цикла на панель выводится величина ширины шва и результат контроля.

При нажатии на клавишу «F13» запускает цикл ввода изделия в ванну.

При нажатии на клавишу «F14» запускает цикл вывода изделия из ванны.

При нажатии на клавишу «F10» включает двигатель ТМ при наличии исходного состояния SQ5*SQ10* (SQ2 *SQ3*SQ6+ /SQ2 */SQ3*/SQ6) =1, ТМ делает 1шаг и останавливается.

При нажатии на клавишу «F6» - СТОП - установка дорабатывает операцию и переходит в режим ожидания.

При нажатии на клавишу «F8» осуществляется выход из режима перепроверки в ГЛАВНОЕ МЕНЮ.

При нажатии на клавишу «F1» отключается связь с FMS станцией.

При нажатии на клавишу «F2» осуществляется выход из режима перепроверки в автоматический режим. При этом, если изделие не будет убрано с позиции контроля, в автоматическом режиме оно проконтролируется ещё раз!!!

При нажатии на клавишу «F9» результат перепроверки передаётся на верхний уровень.

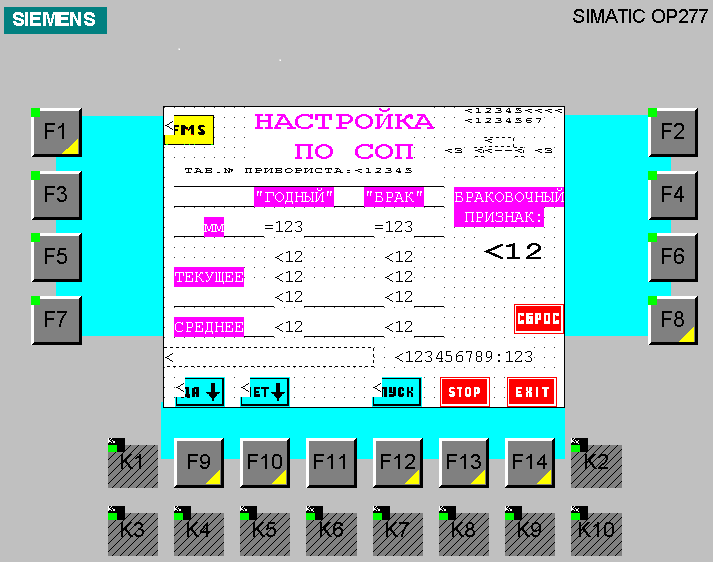

Выбран РЕЖИМ НАСТРОЙКИ ПО СОП (клавиша «F12», рис.1, рис.2). После нажатия на клавишу «F12» (рис.1), система проверит связь с FMS cтанцией и запросит пароль прибориста. Пароль вводится клавишами 0 – 9 и подтверждается клавишей ENTER. Система проверит допуск прибориста к настройке установки. Если допуск есть, появится экран НАСТРОЙКА ПО СОП (рис. 8). Если связь с верхним уровнем отключена, экран НАСТРОЙКА ПО СОП (рис. 8) появится сразу после нажатия клавиши «F12» (рис.2).

рисунок 8

Перед проведением настройки необходимо ввести значение длины годного СОПа и СОПа – брак на панели оператора.

При нажатии на клавишу «F12» начинается измерение длины шва. Наличие сигнала ШОВ индицируется. По окончанию цикла на панель выводится величина длины шва. После проведения первых трёх измерений вычисляется среднее значение длины СОПа годного. После проведения следующих трёх измерений вычисляется среднее значение длины СОПа - брак. Затем вычисляется среднее из шести измерений – значение браковочного признака. На экране появляется надпись: Сохранить бр.признак?

При нажатии на клавишу «F9» браковочный признак сохраняется и пересылается на верхний уровень. На экране появляется дата и время настройки.

При нажатии на клавишу «F10» браковочный признак не сохраняется.

При нажатии на клавишу «F8» стирается значение длины шва, полученное при последнем измерении.

При нажатии на клавишу «F13» - СТОП - установка дорабатывает операцию и переходит в режим ожидания.

При нажатии на клавишу «F14» осуществляется выход из режима настройки по СОП в ГЛАВНОЕ МЕНЮ.

При нажатии на клавишу «F1» отключается связь с FMS станцией.

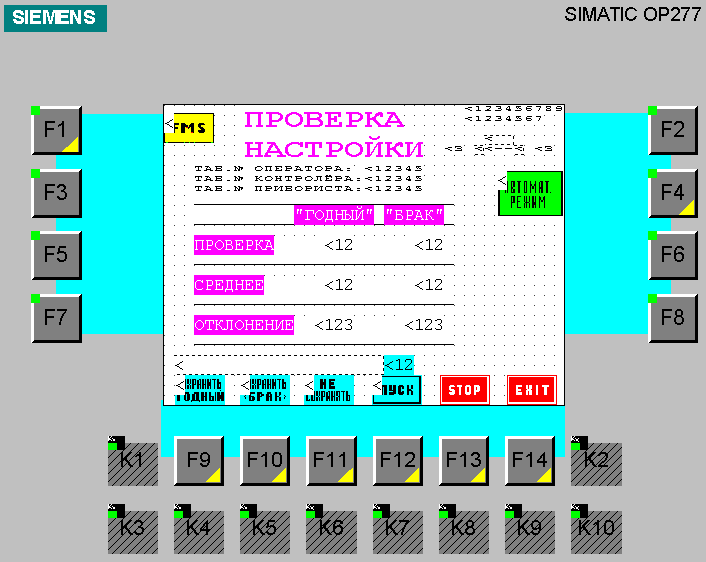

Выбран РЕЖИМ ПРОВЕРКА НАСТРОЙКИ (клавиша «F13», рис.2, клавиша «F4» рис.6) Появляется экран ПРОВЕРКА НАСТРОЙКИ (рис.9).

рисунок 9

При нажатии на клавишу «F12» включается вращение и измерение длины СОП. Результат выводится на экран, сравнивается со средним значением длины СОП, отклонение выводится на экран.

При нажатии на клавишу «F9» результаты сохраняются для годного СОПа и передаются на верхний уровень.

При нажатии на клавишу «F10» результаты сохраняются для СОПа - брак и передаются на верхний уровень.

Если отклонение не превышает +20 импульсов, появляется надпись «Настройка верна», в противном случае – «Настройка неверна».

При нажатии на клавишу «F11» отклонение не сохраняется.

При нажатии на клавишу «F4» осуществляется выход из режима проверка настройки в автоматический режим.

При нажатии на клавишу «F13» - СТОП - установка дорабатывает операцию и переходит в режим ожидания.

При нажатии на клавишу «F14» осуществляется выход из режима проверка настройки СОП в ГЛАВНОЕ МЕНЮ.

При нажатии на клавишу «F1» отключается связь с FMS станцией.

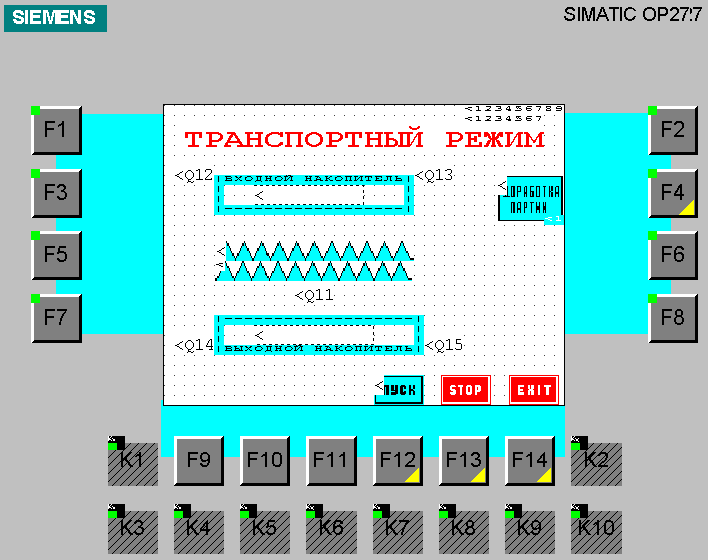

Выбран ТРАНСПОРТНЫЙ РЕЖИМ (клавиша «F14», рис.1, рис.2). Появляется экран ТРАНСПОРТНЫЙ РЕЖИМ (рис.10).

рисунок 10

При нажатии на клавишу «F5» включается двигатель ТМ при наличии исходного состояния SQ5*SQ10* (SQ2 *SQ3*SQ6+ /SQ2 */SQ3*/SQ6) =1, при наличии изделий на входе (SQ12=1, SQ13=1), при отсутствии перекосов и переполнения на выходе (SQ14=0, SQ15=0).

При нажатии на клавишу «F4» - ДОРАБОТКА ПАРТИИ - установка дорабатывает партию изделий, несмотря на отсутствие изделий на входном накопителе и переходит в режим ожидания.

При нажатии на клавишу «F13» - СТОП - установка дорабатывает операцию и переходит в режим ожидания.

При нажатии на клавишу «F14» осуществляется выход из автоматического режима в ГЛАВНОЕ МЕНЮ.
