18.Понятие о прогибе и угле поворота. Вывод приближенного дифференциального уравнения изогнутой оси.

Прогиб — вертик или горизонт перемещ точек, лежащих на одной оси нормальной к плоскости элемента конструкции, под действием вертикальных нагрузок, разницы температур, ползучести материала и др. Предельно допустимая величина прогиба строго нормируется для вида конструкции и материала, из которого она сделана.

Превышение предельно допустимой величины прогиба может привести к отказу в работе элемента или разрушению конструкции в целом. В современной механике в основу классификации видов движения тела положено наличие или отсутствие вращения тела вокруг своей оси. Координатой состояния прямолинейно движущегося тела в механике считается вектор его перемещения dr, а координатой состояния вращающегося тела − вектор бесконечно малого углового перемещения dφ, модуль которого dφ называют углом поворота. При этом конечное угловое перемещение φ в современной механике считается скалярной безразмерной величиной. При изгибе ось балки искривляется, а поперечные сечения перемещаются поступательно и поворачиваются вокруг нейтральных осей, оставаясь при этом нормальными к изогнутой продольной оси. Деформированная (изогнутая) продольная ось балки называется упругой линией, а поступательные перемещения сечений, равные перемещениям y=y(x) их центров тяжести сечений – прогибами балки.

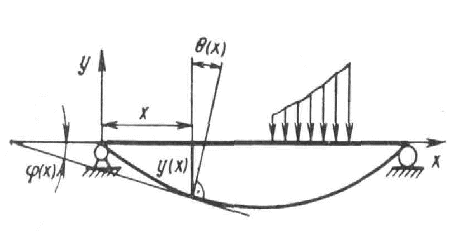

Между прогибами y(x) и углами поворота сечений θ(x) существует определенная зависимость. Из рис видно, что угол поворота сечения θ равен углу φ наклона касательной к упругой линии. Но согласно геометрическому смыслу первой производной y^/=tgθ. Следовательно, tgθ=tgφ=y^/.

В пределах упругих деформаций прогибы балок обычно значительно меньше высоты сечения h, а углы поворота θ не превышают 0.1 – 0.15 рад. В этом случае связь между прогибами и углами поворота упрощается и принимает вид θ=y^/.

Определим теперь форму упругой линии. Влияние перерезывающих сил Q на прогибы балок, как правило, незначительно. Поэтому с достаточной точностью можно принять, что при поперечном изгибе кривизна упругой линии зависит только от величины изгибающего момента M_z и жесткости EI_z (см. уравнение (8.8)):

.

(8.26)

В то же время в неподвижной системе координат кривизна упругой линии, как и всякой плоской кривой,

.

(8.27)

Приравнивая правые части (8.26) и (8.27) и учитывая, что правила знаков для M_z и y^// были приняты независимо друг от друга, получаем

.

(8.28)

Это равенство называется дифференциальным уравнением упругой линии. При малых деформациях второе слагаемое в знаменателе мало по сравнению с единицей (при θ=0.1 рад (y^/)²=0.01) и им можно пренебречь. В результате получим приближенное дифференциальное уравнение упругой линии балки

.

(8.29)

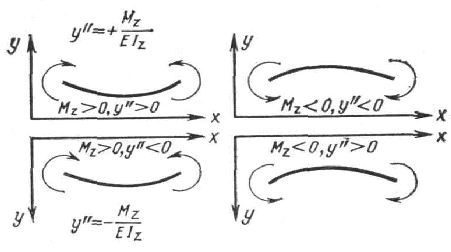

Выбор знака в правой части (8.29) определяется направл координатной оси y, так как от этого направл зависит знак второй производной y^//. Если ось направлена вверх, то знаки y^// и M_z совпадают, и в правой части надо оставить знак плюс. Если же ось направлена вниз, то знаки y^// и M_z противоположны, и это заставляет выбрать в правой части знак минус. Заметим, что уравнение (8.29) справедливо только в пределах применимости закона Гука и лишь в тех случаях, когда плоскость действия изгибающего момента M_z содержит одну из главных осей инерции сечения.

Рис. 8.23.

Интегрируя (8.29), находим сначала углы поворота сечений

,

(8.30)

а после второго интегрирования – прогибы балки

.

(8.31)

Постоянные интегрирования опред из граничн условий. На участках с различными аналитич выражениями для изгиб м дифф уравнения упругой линии также различны. Интегрирование этих уравнений при n участках дает 2n произвольных постоянных. Для их определения к граничным условиям на опорах добавляются условия равенства прогибов и углов поворота на стыке двух смежных участков балки.
