Расчет теплообмена в испарительном пучке
Наименование рассчитываемой величины |
Расчетная формула или способ определения |
Результат расчета |
||
Температура газов и энтальпия газов за пучком: tI΄, °С II΄, кДж/кг |
I-t диаграмма рис.1.4.2. |
1258-1175=433 8500 |
433-100=333 6200 |
233 4000 |
Средняя температура газов в пучке: tГ΄, °С TГ΄, К |
0,5(tз.т.+tГ΄) tГ΄+273 |
0,5(1258+433)=845,5 1118,5 |
795,5 1068,5 |
745,5 1018,5 |
Средняя скорость газов в пучке: WГ, м/с |
|
|
7,54 |
7,42 |
Количество тепла, отданного газами в пучке при принятых температурах: Q1΄, кВт |
φBр(Iз.т.-I1΄) |
0,980,069×(27800-8500)=1305 |
1462 |
1609 |
Коэффициент теплопроводности газов среднего состава: λ΄, кВт/(м°С) |
Приложение 4, [8] |
5,9910-5 |
5,1210-5 |
4,2810-5 |
Поправка к коэффициенту на действительный состав газов: Mλ |
Приложение 2, Граф. [8] |
0,98 |
0,985 |
0,99 |
Коэффициент теплопроводности для действительного состава газов: λ, кВт/(м°С) |
λ΄Mλ |
5,8710-5 |
5,0710-5 |
4,2410-5 |
Коэффициент кинематической вязкости для среднего состава газов: , м2/c |
приложение 4, [8] |
62,810-6 |
48,510-6 |
35,710-6 |
Поправка к коэффициенту на действительный состав газов: М |
приложение 2, граф. [8] |
1 |
1 |
0,997 |
Коэффициент кинематической вязкости для действительного состава газов: , м2/c |
М |
62,810-6 |
48,510-6 |
35,610-6 |
Критерий Прандтля для среднего состава газов: Р2 |
приложение 4, [8] |
0,633 |
0,647 |
0,663 |
Поправка к критерию Прандтля на действительный состав газов: МР2 |
график 2, [8] |
0,99 |
0,99 |
0,99 |
Критерий Прандтля для действительного состава газов: Р2 |
|
0,627 |
0,64 |
0,656 |
Критерий Рейнольдса для действительного состава газов: Re |
|
|
1544,9 |
2005,3 |
Коэффициент теплоотдачи конвекцией от газов к наружной поверхности слоя, загрязняющего трубки со стороны газов: к, кВт/м2К |
|
|
0,04 |
0,039 |
Коэффициент ослабления лучей трехатомными газами: kr, 1/мМпа |
|
|
12,6 |
13 |
Степень черноты газового потока: аг |
|
|
0,048 |
0,047 |
Температура кипения воды в котле: ts, C |
приложение 5, [ 6,8] |
164,96 |
164,96 |
164,96 |
Коэффициент загрязнения, учитывающий сопротивление накипи металла, трубок и отложений со стороны котлов: , м2К/кВт |
принимается [8] |
5,16 |
5,16 |
5,16 |
Температура наружной поверхности слоя, загрязняющего стенки трубок со стороны газов: tзт, С; Тзт, К |
|
|
532,7 805,7 |
570 843 |
Степень черноты наружной поверхностности слоя, загрязняющего стенки трубок со стороны газов: аст |
принимается [6] |
0,8 |
0,8 |
0,8 |
Приведенная степень черноты теплообменивающихся сред: апр |
|
|
0,043 |
0,042 |
Отклонение температур |
|
|
0,75 |
0,83 |
Коэффициент теплоотдачи излучением от газов к наружной поверхности слоя, загрязняющего трубки с газовой стороны: л, кВт/м2К |
|
|
0,009 |
0,01 |
Коэффициент теплоотдачи от газов к пароводяной смеси kI, кВт/м2К |
|
|
0,0398 |
0,04 |
Температурный напор между теплообменивающимися средами: tI, C |
|
|
484,7 |
370 |
Количество тепла, передаваемого от газов к пароводяной смеси: QI, кВт |
|
0,03920,5578,5=462,5 |
395,5 |
303,4 |
Расчетное количество теплоты, передаваемое в пучке: QI, кДж |
графически рис. 1.4.3. |
764 |
||
Расчетная температура и энтальпия газов за пучком: tI, С; II, кДж |
графически рис. 1.4.2. I‑t диаграмма |
790 16553 |
||
Проверка точности графического решения уравнений: QI пров, кВт; , % |
|
|
||
Расчетная температура газов (в пределах пучка): tг,С |
|
|
||
Расчетный средний температурный напор: tI, С |
|
|
||
Расчетный коэффициент теплопередачи от газов к пароводяной смеси (в пределах пучка): kI кВт/м2С |
|
|

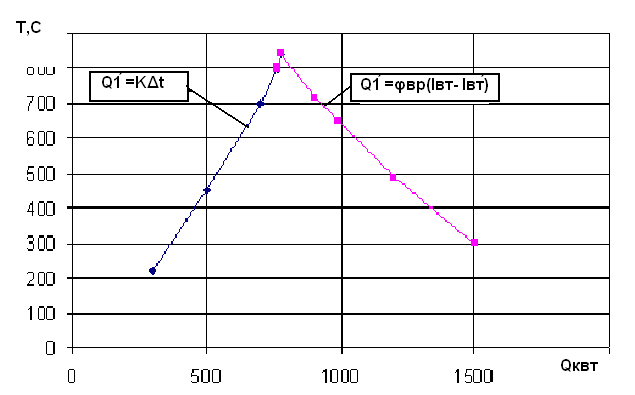

Рис. 1.4.3. Графическое
решение уравнения для
и
